А еще вопрос, чет мне один дядечка на серьёзном лице рассказывал, что мне достаточно 1 резистор последовательно поставить, чтобы воткнуть аккумулятор в вход 4-20, подобрать только номинал чтобы 20 mA было равно 40 вольтам например. Я вот сижу пытаюсь выкурить как так, ничего ли он не путает
Комментарии: 13
Evgeniy
Правильно, у вас измерительный резистор на входе AI, вместе с внешним получите делитель
Vadik
Закон ома: 40В/2000 Ом=20мА 30В/2000 Ом=15мА 20В/2000 Ом=10мА 10В/2000 Ом=5мА Сопротивление кабеля в шлейфе это стандартная характеристика конкретного кабеля, на крайняк можешь сам по меди пощитать. Условно можно взять 70 Ом на км Возьми переменник(потенциометр, переменный резистр ). Возьми мультиметр и померь на аккумуляторе. Если боишься мультиметр сжечь, поставь предохранитель на 100мА. Можешь на всякий случай токоограничивающий резистр воткнуть на 500 ом.
Evgeniy
Нет, так не работает. Чтобы 20мА надо получить 5/10В на входе. А резистор подбирать под делитель резистора на входе AI( Ом...)
Vadik
Не, не. Если 0-10 В, конечно делитель. Спору нет. Он спросил про дяденьку и 4-20 мА.
Evgeniy
Для входа 0(4)..20мА
Evgeniy
5/10В это для резисторов на входе AI 250/500Ом
Vadik
Это речь про переделку токового входа во вход по напряжению. Да, тут стандартные 500 ом. Но он же хочет тупо с источника напряжения брать.
Evgeniy

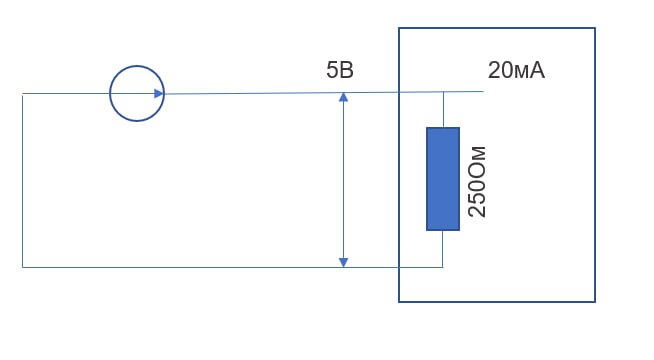

Без переделок, чтобы получить 20мА на токовом входе при его встроенном измерительном резисторе 250Ом, на нужно подать на вход 5В. 20мА*250Ом=5В
Vadik
Всё, понял. Затупил. Да, если мы говорим о токовом входе именно на устройстве - это так работать не будет. Я про то, как дяденька предлагал получить 20 мА при помощи сопротивления. Но токовый вход не будет так работать., делитель сопротивления проще сделать. Если так уж нужна самоделочка.
Evgeniy

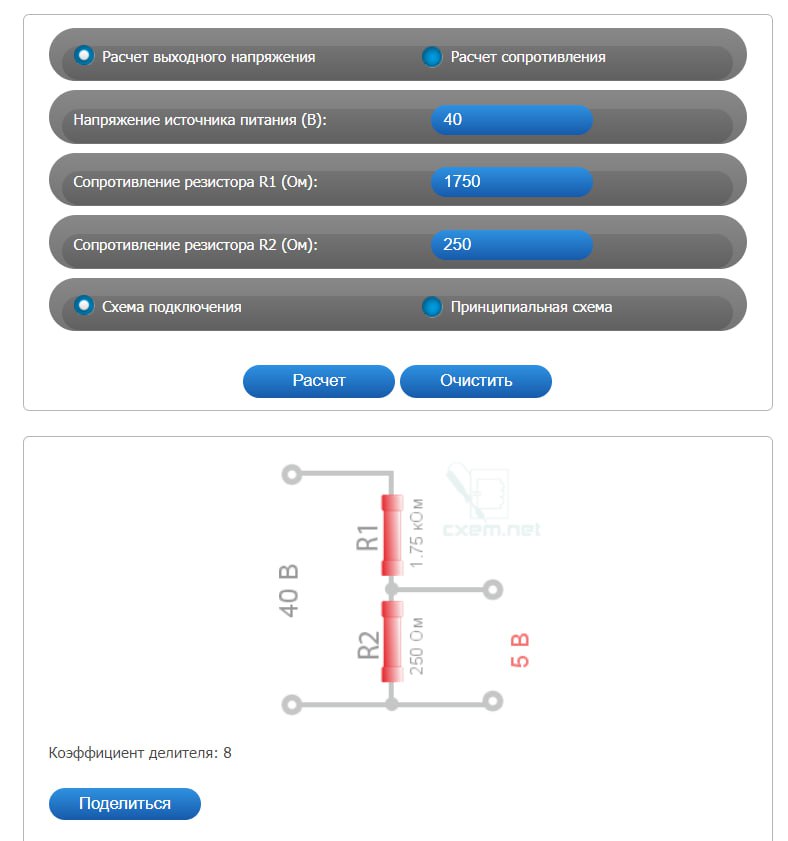

Он наверное это и имел ввиду, подобрать R1 к встроенному в вход AI - R2
Alexey
Да и заказчики разные, некоторые про токовое зеркало для AI и про схемотехнику краем слышали
Gabrrr
Вот только аналоговый вход на 0-20мА все равно ограничен напряжением. Если 40В на него давануть, то будет херня в лучшем случае,а может и погорит
Vadik
Согласен. Полностью. Но речь шла о токе. Я только про этого дляденьку. Это так можно на 24 В . Если 30 Вольт... ну наверное потянет, от входа зависит. Если 40 вольт, хз хз.
