Всём доброго вечера, может кто сталкивался, не могу заставить работать роторный рекуператор ЕС по mod bus на приточно-вытяжной машине VTS. Carel upc3. Делаю всё по инструкции, но не работает как нужно. Может начать вращаться сам по себе, пару минут , даже на выключенной установке. При работающей в веб интерфейсе показывает процент рекуперации от 30 на старте до 100 процентов. Подскажите где копать, может кто сталкивался.
Комментарии: 52
Andrey
При самовключенном рекуператоре проверьте сигнал управления с контроллера, DO/AO. Это поможет локализовать проблему. Будет либо кривое ПО контроллера, либо сьехавший ЕС-драйвер. Либо непротянутые контакты
Iurii

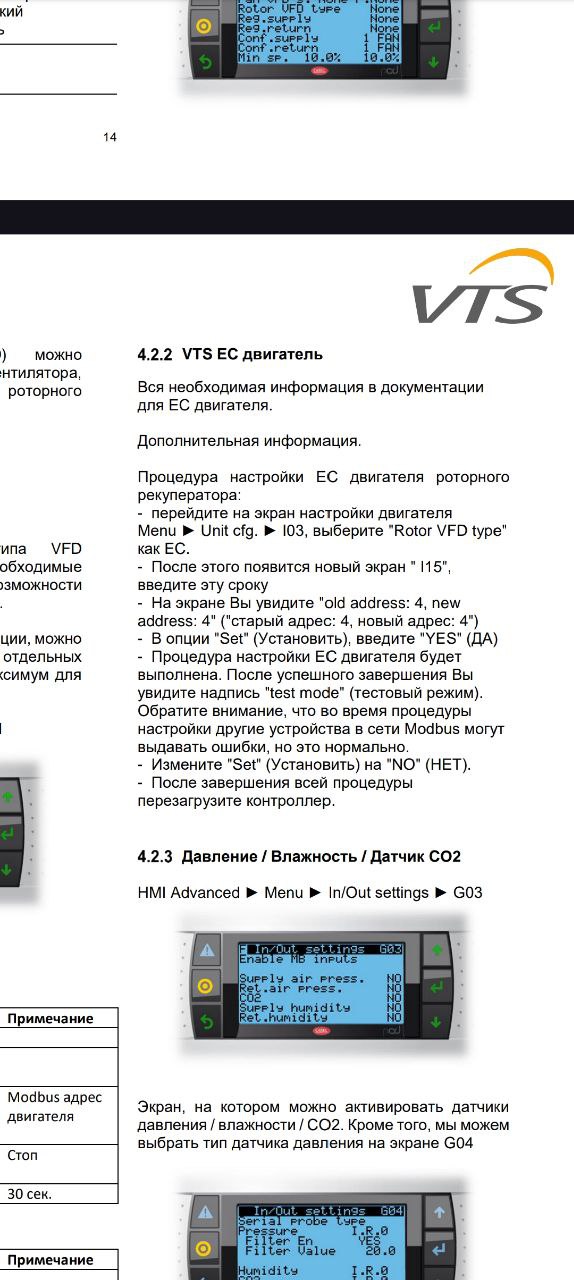

Да он подключён только по modbus и судя инструкции должен работать через модбас, но кажется я его переведу на 0-10в , потому что никак не выходит с ним связаться, индикатор мигает зелёным, из инструкции означает связь есть, пытаюсь сконфигурировать через пульт, всё вроде проходит, теst mode ок, листаю следующий параметр, а там ошибка а200, нет связи с рекуператором и при этом слетает конфиг частотников. Нужно в меню заново выбирать всё.Причём нигде эта ошибка не светится, ни в меню аварий веб интерфейса, ни на пульте. С втс upc 3 всегда какие-то танцы )
Andrey
С ВТС всегда были танцы На любом контроллере. Это управление по 485-му вредительское, весь интернет заполнен "помогите". Надо им наш уже предложить наверно, там невозможно сломать. В обмен на ВНЖ в Польше
Iurii
В поддержку писал, они говорят что ничего нового не придумали, кроме инструкции. И сервисник их в отпуске до 11 марта) а приток не греет толком, похоже двухрядный, на улице 0, даёт на максимальном расходе +7) на подаче 60. Вообщем наверное запущу по 0-10, вход есть, а вот какие клеммы на его пуск не разобрался еще Ада когда отлетит частотник, будем искать повсюду именно lg)или менять нафиг щит управления
Andrey
Ну да, можно тупо зимой вместе с насосом запускать, вроде так ВКТ на Сегнетиксах делали. Корявенько, но что делать, когда управления не хватает.
Iurii
Единственное защиту как то от обмерзания сделать, например как у Корфа, тупо по перепаднику делает стоп
Andrey
По температуре скоростью рекуператора наверно не получится управлять. Раз такая конфигурация, навряд ли они сделали выход 0-10 вольт для рекуператора. Или там в Кареле конфигурируется всё-таки?
Iurii

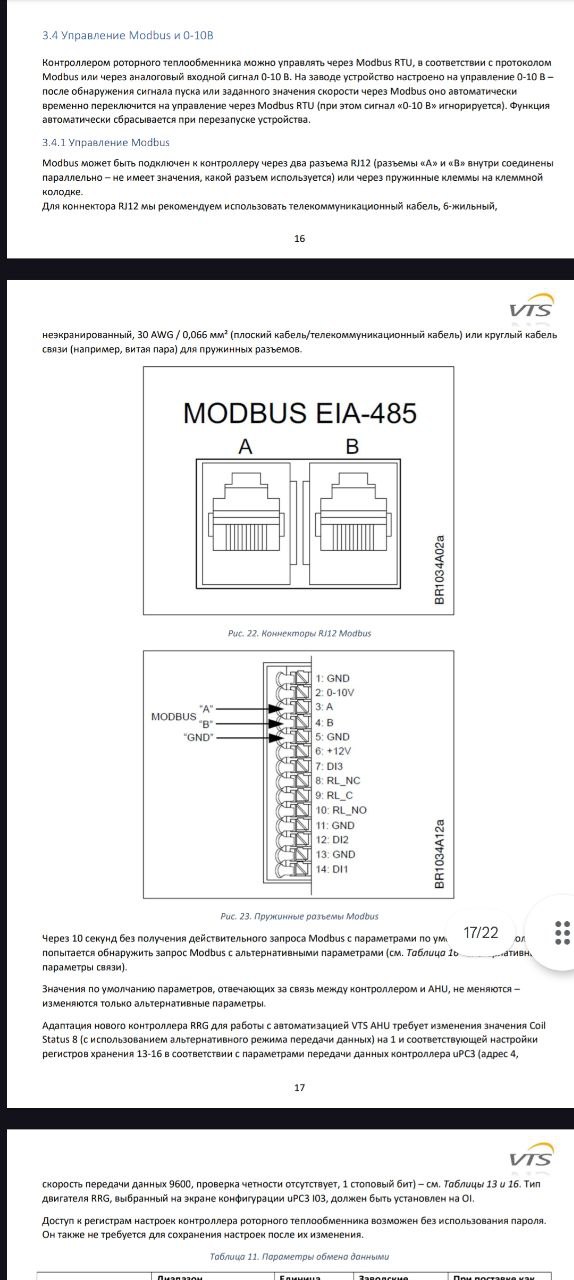

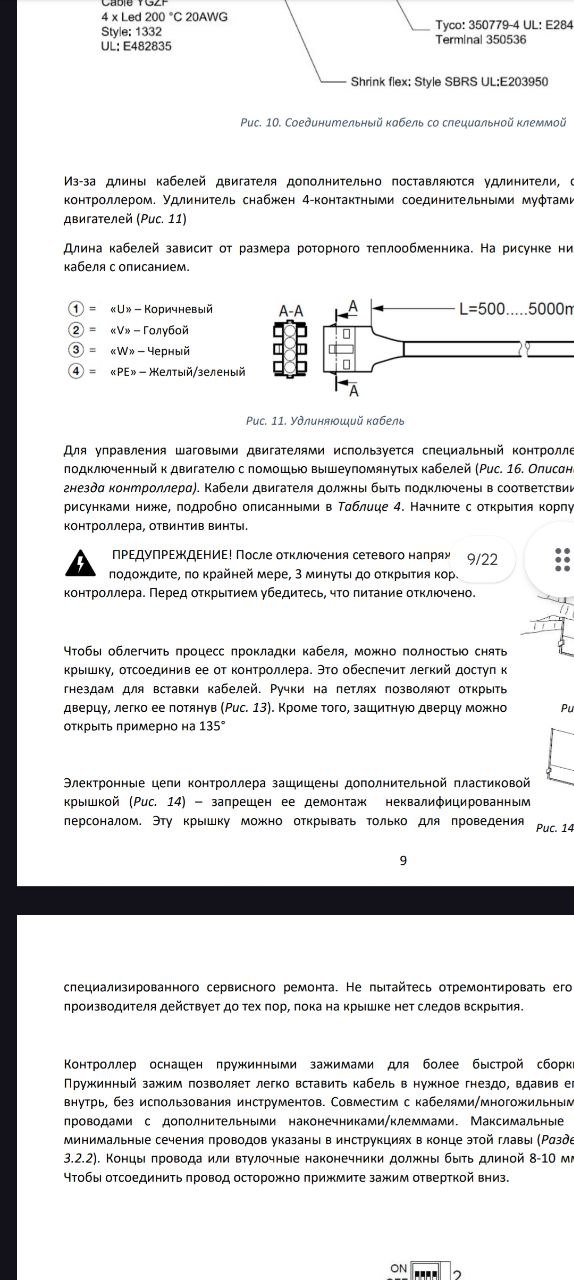

Пишут что есть, типа и по мод бас может и через аналоговый и дискретный выход Причём это ещё шаговый двигатель в нём, никогда не сталкивался Вот что пишут
Ensem

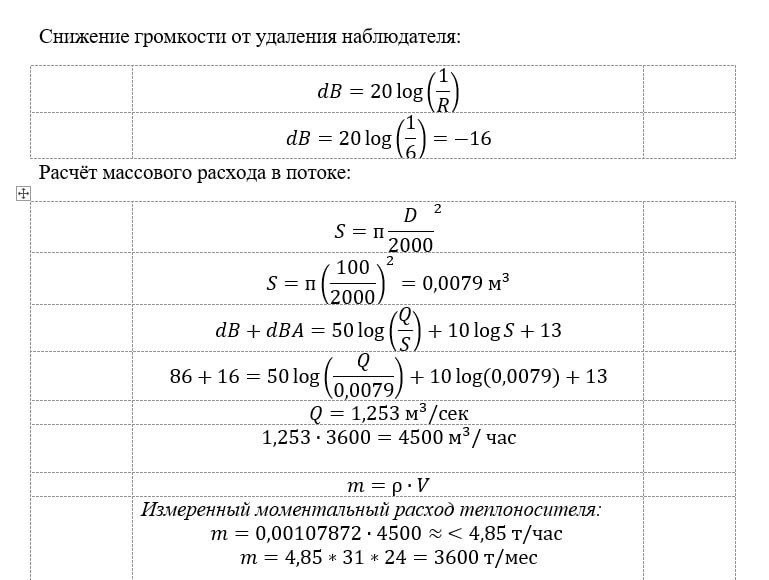

Кстати, тут недели 2 назад писал "можно ли мерять расход по шумомеру", совпало с реальным прибором в широком диапазоне ) так что можно
Yuriy
В вейпах расход мереется микрофоном, для регулирования прогрева нити
Andrey
Ну да, только, получается, линию Модбус надо отсоединить от рекуператора, чтоб не портил команды по 0-10 вольт. А датчики температуры вытяжки, t после реуператора, t наружной, есть?
Iurii

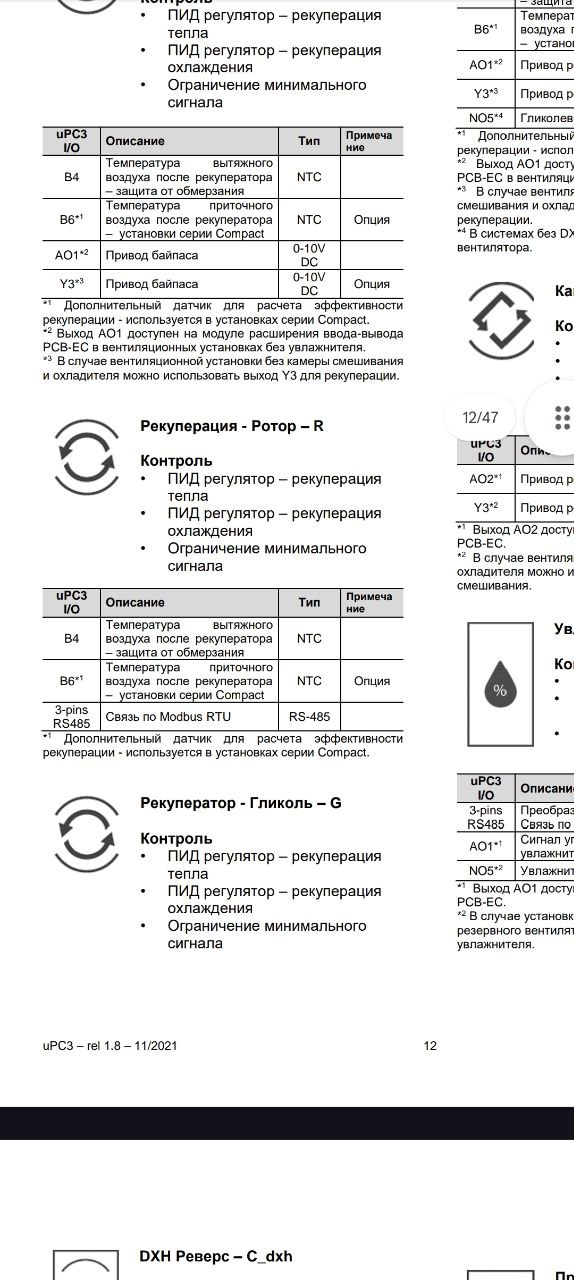

И походу прийдётся выбрать не роторный а гликолевый рекуператор, чтоб активировать aналоговый выход.
Egor

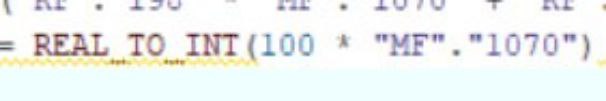

Всем привет Подскажите в тиа портале если делать реал ту инт пишет что могу потерять данные Я понимаю что реал 32 а инт 16 но что вроде оно просто отбросит дробную часть и оставит только целую типо было 110.32 будет 110?
Kirill
Да. Хотите округление, добавьте перед этим к флоату 0,5.
Egor
Спасибо
Kirill
Ну и про переполнение инта не забывай.
Iurii
Есть датчики, наружной, обратки. Датчик после рекуператора есть и подключен. Только кто то его поставил в вытяжной канал перед рекуператором)
Robert
А modbus poll пробовали подключить и проверить...
Iurii
Нет к сожалению
Yuriy

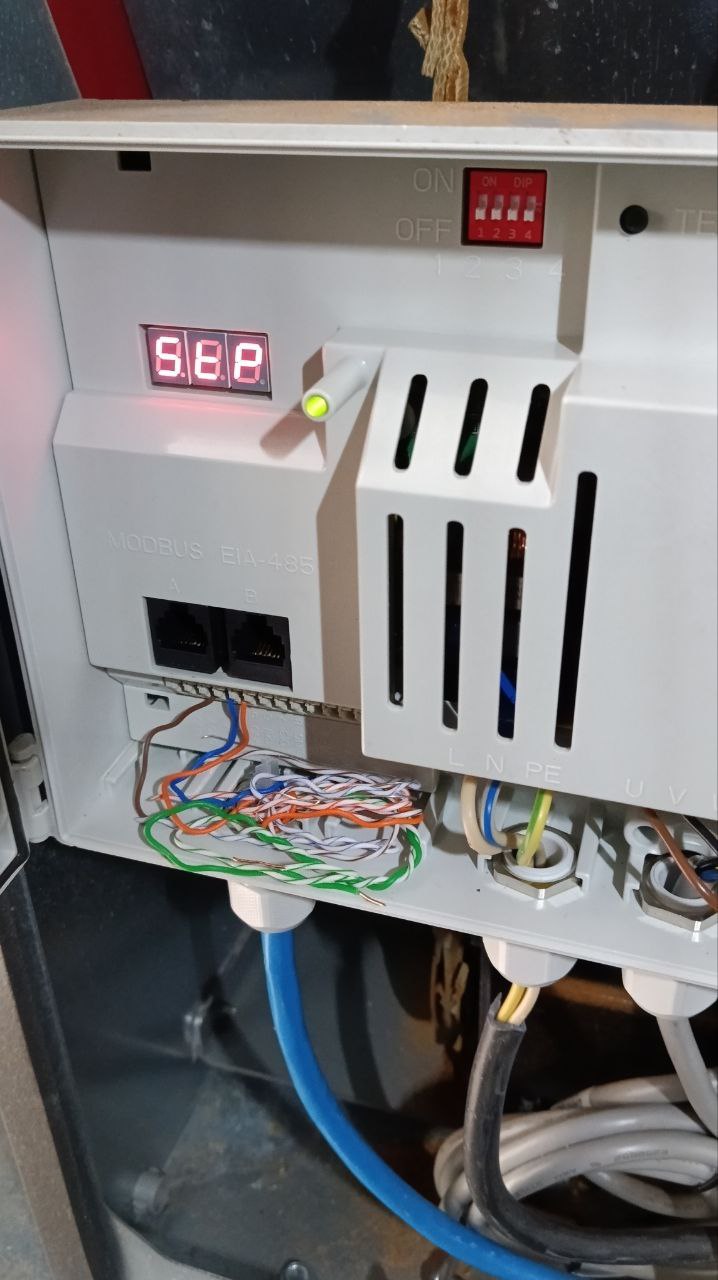

Надо было каким нибудь сторонним ОРС опросить рекуператор и тогда можно было делать выводы... Но тут можно к гадалке не ходить видя как витая пара подключена
Egor
А точно 32к Блин Возможно возможно я же еще на 100 умножаю Тогда наверно лучше это делатт за скобками хотя я все равно инту присваиваваю это все
Andrew
Trunc
Iurii
Нормально завитая, витая пара) нужно переделать конечно, а вдруг поможет. Какого цвета пару лучше выбрать?
Andrey
Я для модбаса всегда выбираю зелёный.
Yuriy
Надо пару брать, а не разного цвета Либо оранжевый
Andrey
Оранжевый наводит на плохие мысли. Зелёный успокаивает.
Yuriy
Что ЗЕлёный, что оранжевый уже денацифицируются
Kirill
Народ, а существуют радиопрозрачные вставки для шкафов ???
Nick
Зачем ?
Yuriy
Всё, что не экранирует радиопрозрачное
Nick
Щит пластиковый
Kirill
Мне щмп6 надо
Yuriy
Из фанеры
Andrey
Я вот что хотел спросить у коллективного разума АСУТП. Сейчас админы поломали мне удалённый доступ на обьект и 3-й месяц не могут восстановить, работа по восстановлению похожа на групповую ёблю. Можно ли как-то присобачить свой роутер с симкой в свою подсеть, чтоб главный коммутатор подсети не ругался? Антенну выкинуть?
Nick
Vpn
Alexey
Много раз использовал МТС роутер-повербанк с wifi и usb wifi адаптер dlink для обновления операционных систем и АРМ. Ни один "главный коммутатор" не пострадал
Iurii
Да я шучу, так было сделано до меня, кем то) в следующий раз буду там, переделаю, и на зелёной паре попробую и на оранжевой
Nick
Кипвэв кабель хороший
