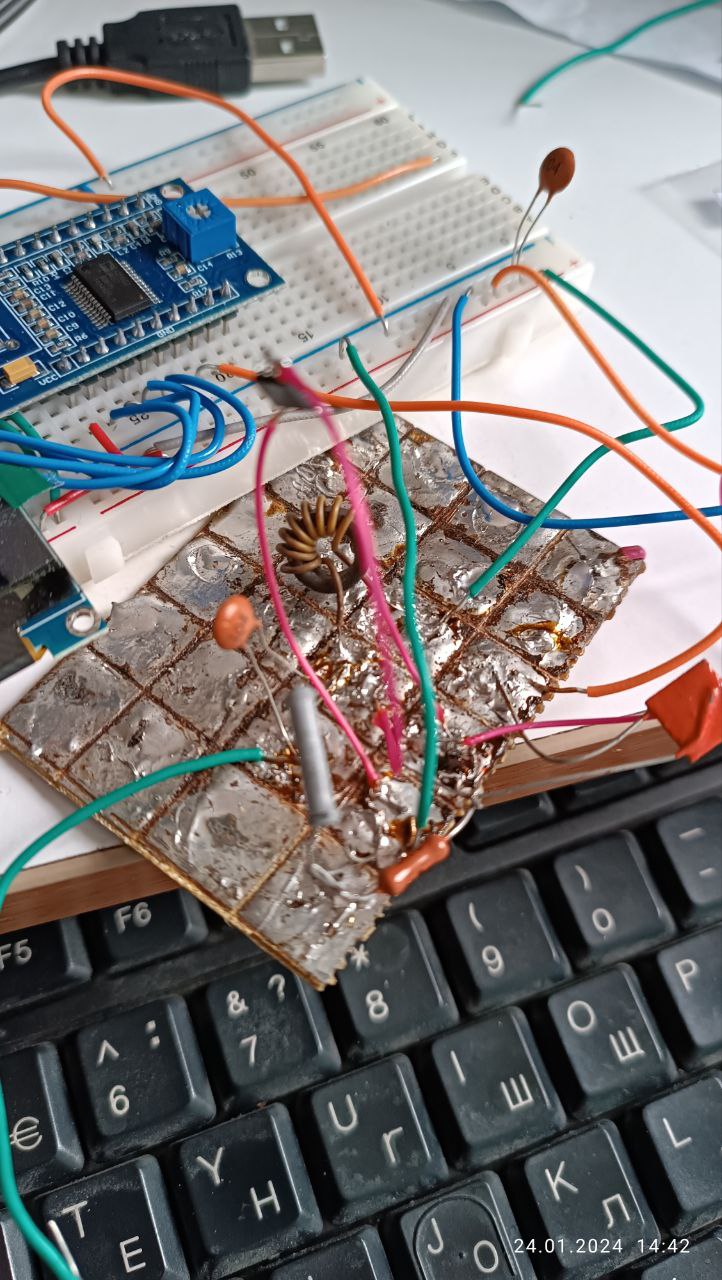

У меня проблемка одна, собрал подобную схему только с одним транзистором. Но почему-то на выходе сигнал меньше чем на входе. В чем может быть проблема? Единственное Индуктивность L3 наугад намотал 8 витков на кольце. И резитором притянул затвор к земле через 80 кОм.
Комментарии: 4
Vassili
Что ты ждёшь от схемы? Ключ?
Sgtraf
Усиление мощности. Это схема передатчика маломощного. Единственное транзистор другой взял. Но тоже N типа. Там на схеме ошибка просто в обозначении транзистора.
Vassili
Усиление мощности чего А, усилитель передатчика?
Sgtraf
Тут такое дело. При 10 МГц на выходе 6 В на входе 1, 46. При 28 МГц не выходе 0.9 на входе 1.52 В. Это транзистор не тянет или надо предусилитель ставить? Вот схема только с одним транзистором, и транзистор другой IRF7413Z
