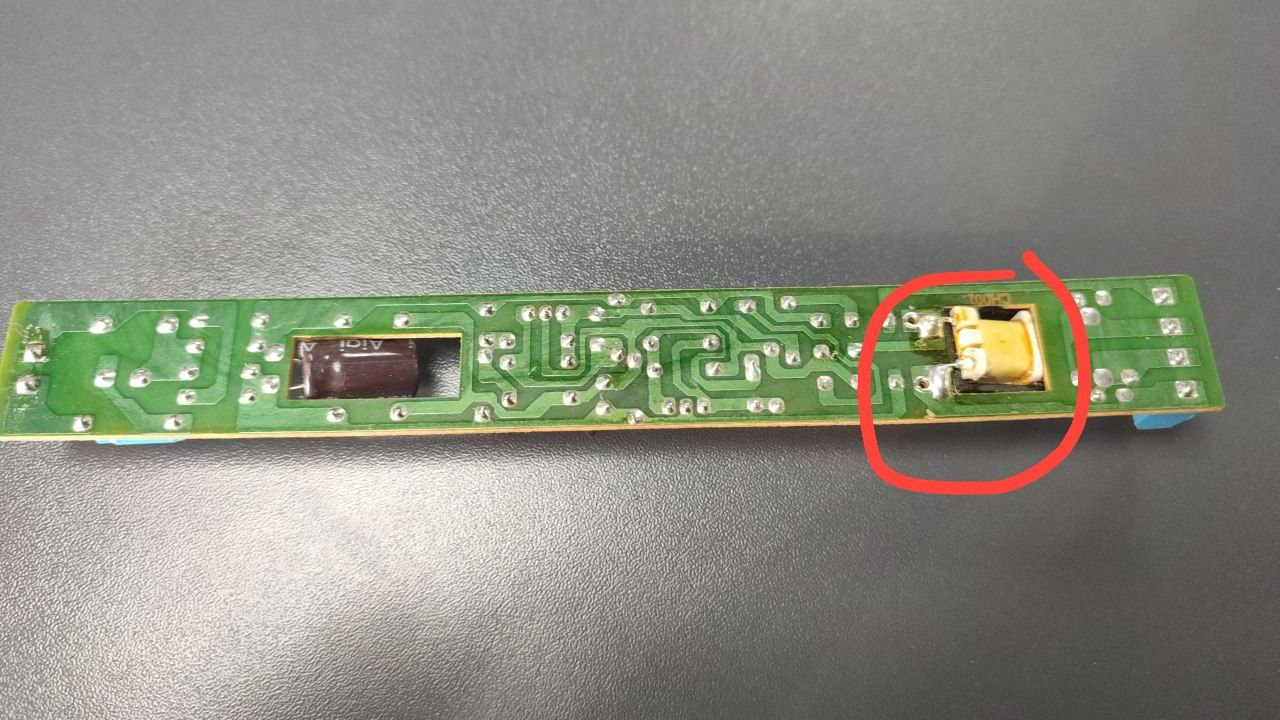

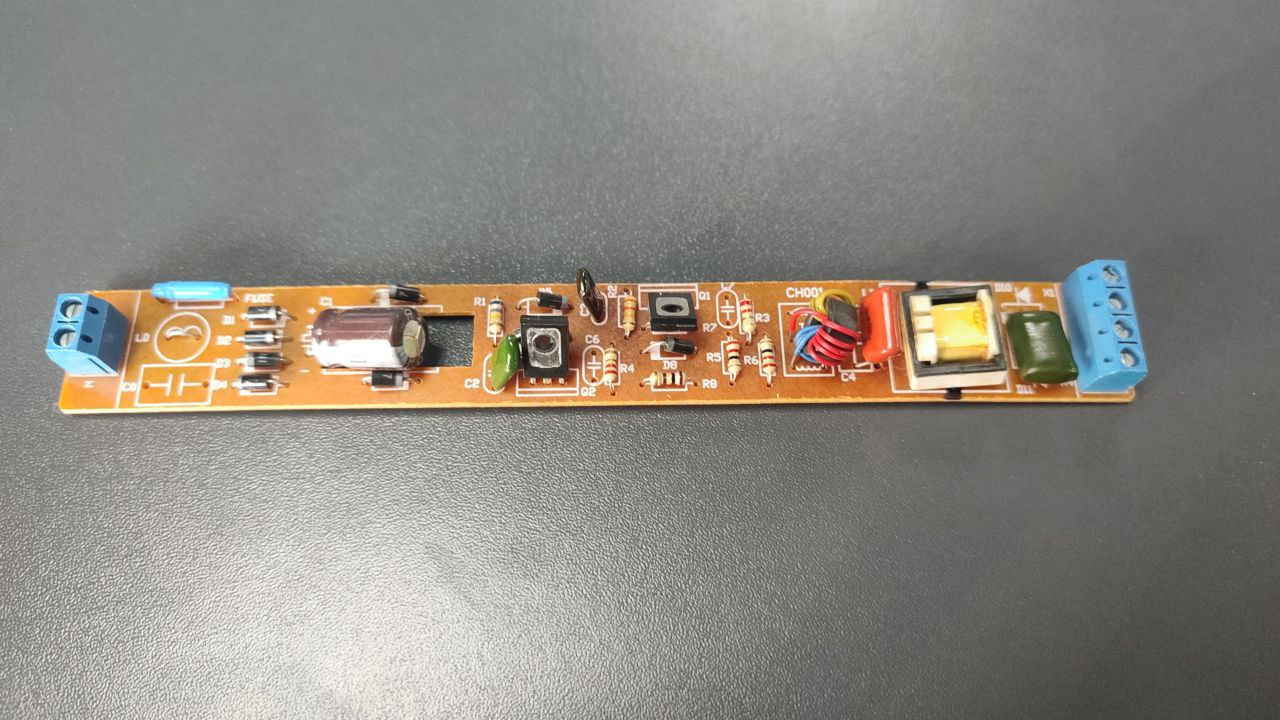

Приветствую всех! Подскажите пожалуйста, кто разбирается.. это микросхема драйвера для уф лампы (которой проверяют денежные купюры). Электрическая схема лампы простая - на этот драйвер подаётся 220V, а на выходе ничего нет Погуглил, эта штука используется для увеличения частоты - из 50Гц сети делает сколько там кило герц, которые и помогают засветиться лампе (поправьте, если неправ ) Пришли к выводу, что перегорел именно этот драйвер, а точнее что-то на этой микросхеме.. но здесь сопротивления без черных точек, а значит не перегоревшие.. кондёры не вздулись.. грешу на жёлтую обмотку (выделил красным), поскольку виден флюс, наверное когда-то она паялась.. Что думаете?.. что стоит прозвонить мультиметром на такой платке?
Комментарии: 70
Ogurezzz
Кондер на фото вздутый же.
Andrey
+потемнение около транзисторов - требуется их проверить
Ashot
выкинуть плату и купить обычный электронный баласт для лдс мелких
Vasiliy
Подскажите тогда пожалуйста в целом, на электронных балластах на вход подаётся 220, и на выходе тоже должно быть 220?
Ashot

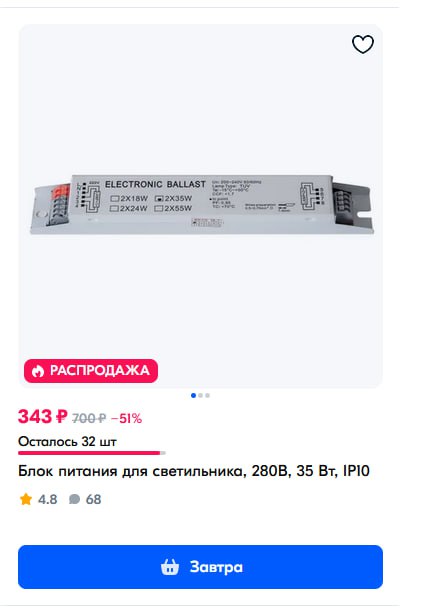

что-то такое вам надо, будет точно быстрее и проще нет, меньше 220 в рабочем режиме и сильно выше в момент поджига
Veniamin
Этот тоже выглядит перегретым
Vasiliy

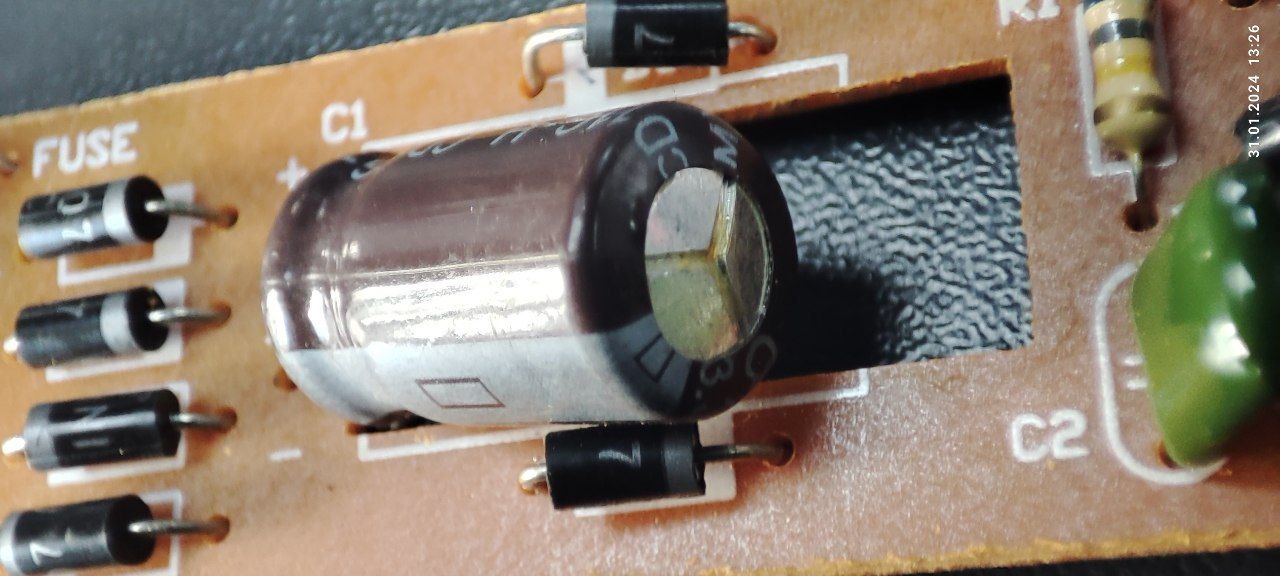

Поближе вот
Veniamin
Да по цвету, он такой себе. Транзисторы проверь и кондёр большой замени
Vasiliy
35Вт много будет, или нет? Если сама лампа на 6, а сгоревший балласт на 10..
Andrey
еще стоит проверить зеленый на выходе. их часто выносит. ну и раз он есть - стоит проверить накалы лампы. возможно уже и чинить нечего.
Vasiliy
Точно..
Karboflex
А литий пучит) У меня так батарейку в часах вспучило контакт отошел) думал сели а там пузатик)
Veniamin
Собственно проверь звонится ли fuse тот что слева на фото, синий
Ashot
можно глянуть и на меньшую мощность, этот первый попавшийся был. но вроде проблемы подключения мощного баласта к слабой лампе нет
Vasiliy
От более мощного будет лампа более ярко светиться, рискуя быстрее перегореть? Или как
Ogurezzz
Стандартный вопрос: в розетке сколько ватт? Если от нее работает нагреватель на 2000Вт? А еще туда можно вставить лампочку на 4Вт и она не перегорает почему-то...
Indzeec
А почему?
Vasiliy
Она СОПРОТИВЛЯЕТСЯ Поэтому и перегревается от натуги так, что аж светит
Indzeec
Ужас
Vasiliy
Чо ужас, лампочка ваще молодец. Тебя вот если в розетку воткнуть, чо с тобой будет?
Vga
надпись над розеткой править придется
Iks
Вангую, много мата будет)
Indzeec
У меня значит больше ватт чем у лампочки, если срабатывает узо))
Vga
узо срабатываетт не на много ватт, а на то чо они пошли налево
Karboflex
На что срабатывает узо это тацна покрытая сраком
Vasiliy
А теперь давай посчитаем сопротивление лампочки при заданных условиях. 4 ватта, 220 вольт.
Vga
а потом посчитаем сопротивление той же лампочки при 221 вольте
Vasiliy
Ой ну в идеальных условиях жи
Vga
а что, они сделают лампочку линейным прибором?
Vasiliy
А она сильно нелинейная? Я чот давно лампочками не интересовался
Vga
Накаливания? Настолько, что как стабилизатор тока использоваться может
Vasiliy
Вот что значит узкая специализация. Шаг влево шаг вправо и уже хз)
Andrey
Дожили, стабилизатор тока из лампочки делаем (
Vga
Давно причем, бареттер называется
Karboflex
По феншую там надо платиновую проволочку и водородное наполнение Досихпор не понимаю где всё это когда речь за аудиофилию) А то все золото да провода
Vga
Да, но обычная ЛН тоже неплохо работает
Denis
Резистор тоже можно использовать как стабилизатор тока, как это вообще связано с нелинейностью?)
Karboflex
Но вот нужно ли)
Andrey

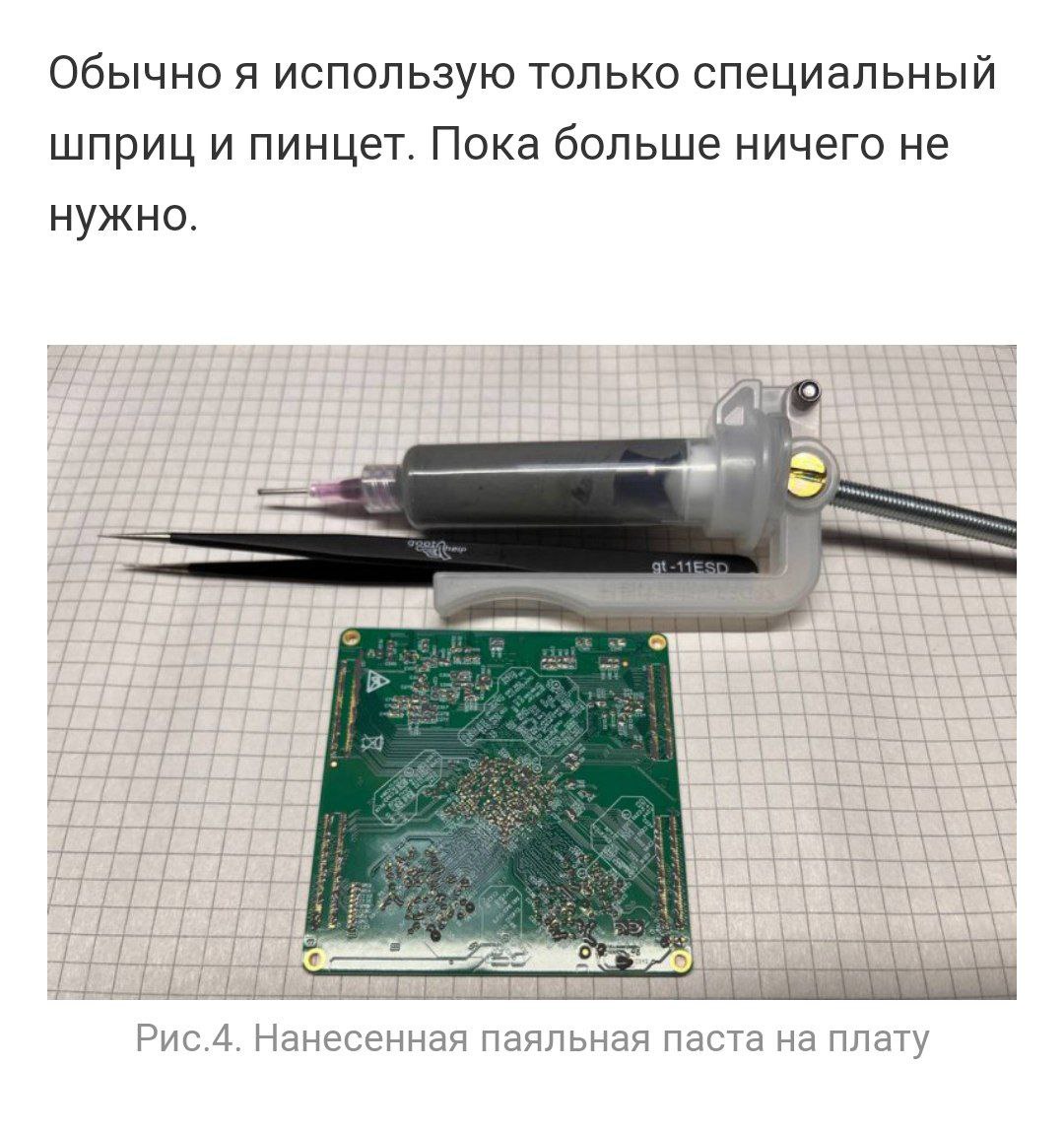

Пайка компонентов в корпусе 0201. Придвиньтесь ближе к монитору – будет мелко / Хабр https://habr.com/ru/articles/790806/
Karboflex
Пастой и ик?
Andrey
Я только заголовок смог прочитать Там же тег "сложно"
Karboflex
125к давали ща пайку этого
Andrey
Ты получается архиватор, ужал статью до 9 буков
Karboflex
Паяли феном
Vga
да, можно, если питающее напряжение и нагрузка не меняются
Karboflex
Но если они не меняются тогда и стабилизация не то чтобы чот стабилизирует)
Indzeec
0.018 ампер, сопротивление 12 килоомм
Vasiliy
Ну вот. Раз там вон заявляют, что лампочка нелинейный компонент, будем считать это установившимся режимом в рабочей точке
Indzeec
Значит больше ватт = меньше сопротивление?
Vga
зависит от
Indzeec
Ну это понятно
Vga
зависит от условий. при питании от источника тока зависимость противоположная - чем больше ом, тем больше ватт
Kos

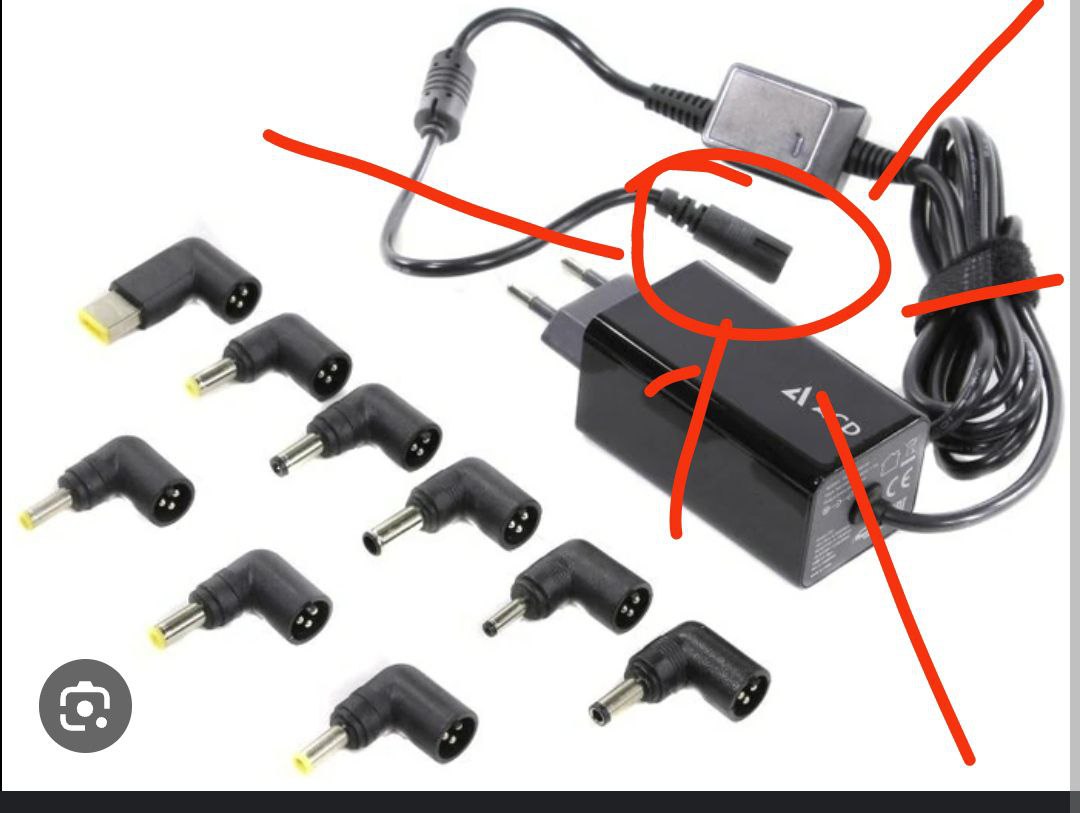

Как называется эта выделенная красным ответная часть? Чтобы найти и купить
Ogurezzz
Вилка же
Kos
Ну какая
Vga
но она же с дырочками!
Ogurezzz
Так ответка же нада
Vga
по-моему спрашивают именно про ту чо на кабеле
Ogurezzz
https://en.wikipedia.org/wiki/IEC_60320
Vga
по-моему речь про вон от трехштырьковый разъем, который возможно даже никак не стандартизован
Ogurezzz
Аааа. Ето дерьмо... Не DIN какой-то?
Ogurezzz

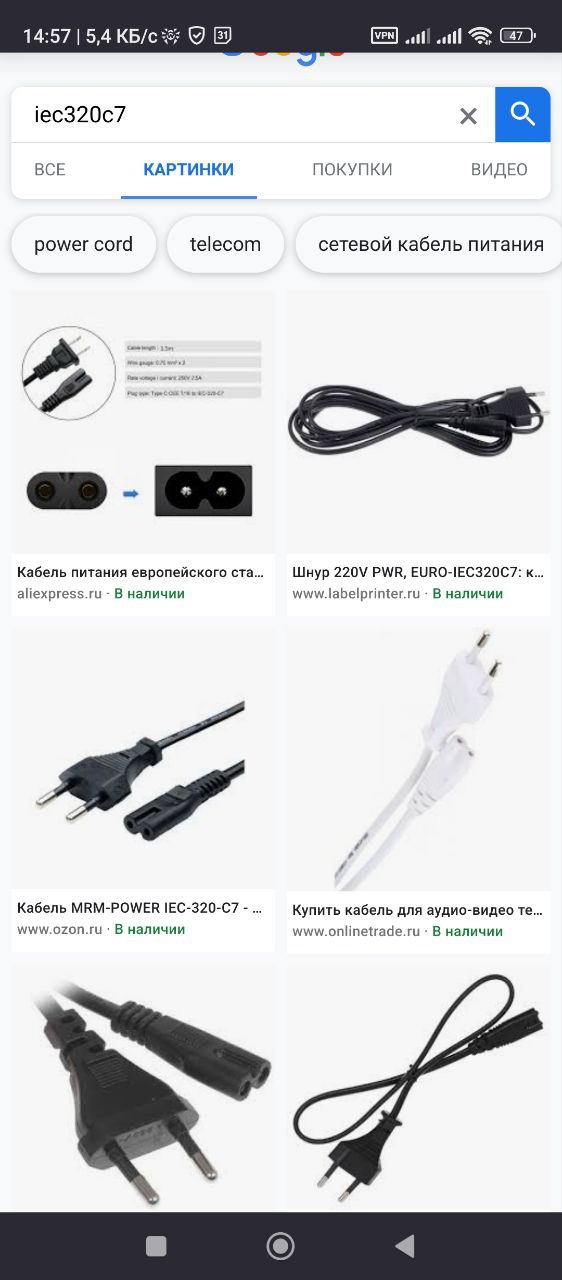

На картинке IEC320 C7 Ответка IEC320 C8
Kos
Ваще нет. Iec320 это 2пин и крупнее, тоесть на 220в
Ogurezzz
Выше смотри. :)
Karboflex
Яб назвал его динамическим) Белке забыли объяснить, как пользоваться беговым колесом
Andrey
В розетке нет ватт, есть ватты в счётчике
Ogurezzz
да и там Ватт*часы :)
Andrey
Ну это уже не суть
Veniamin
Если с ним всё ок, то скорей всего просто кондёр сменить Если сгоревший то транзисторы скорей всего ушли в мир свепхпроводимости
