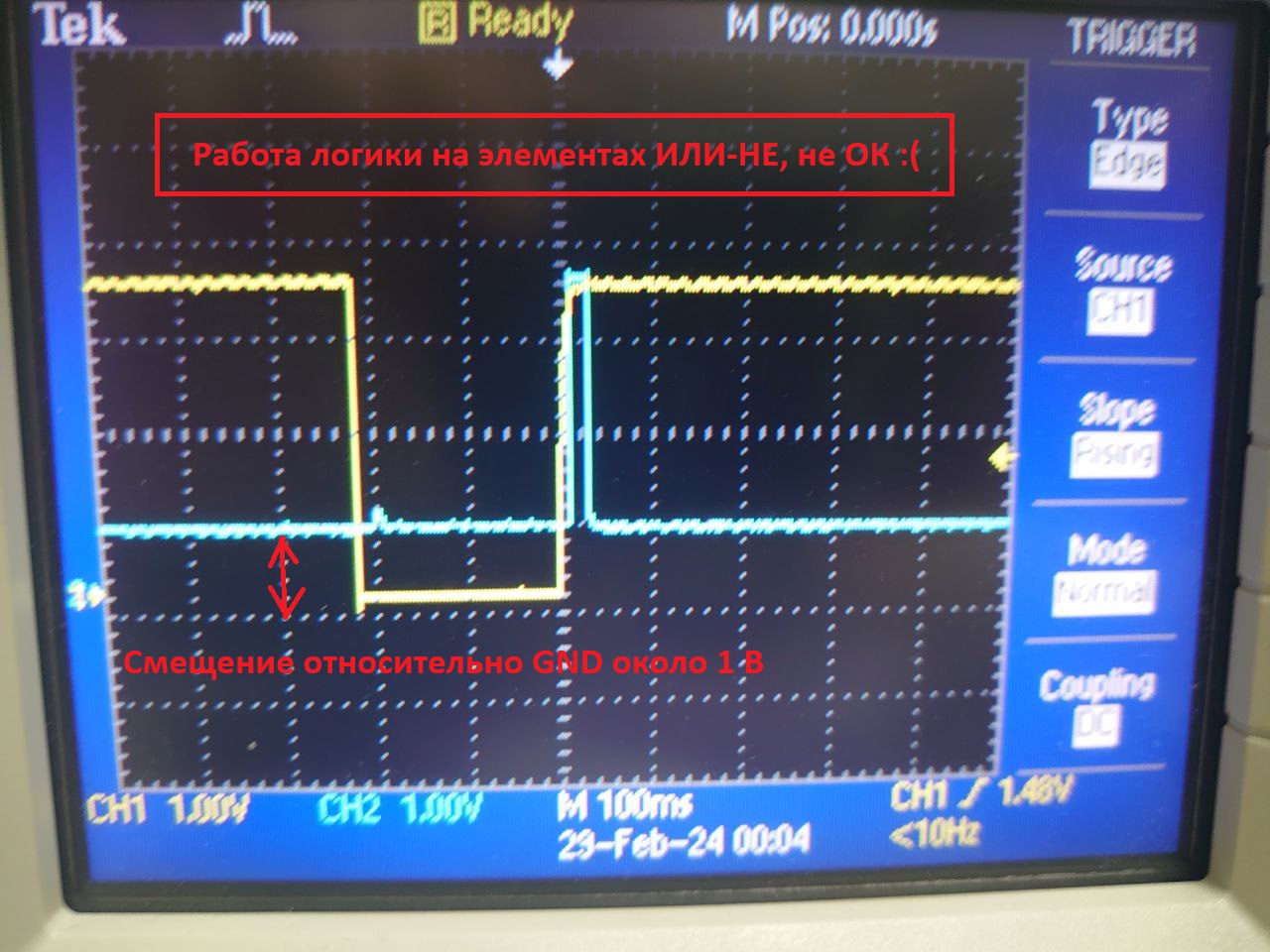

Добра всем! Есть некий макет, который должен формировать импульс по переднему фронту, и по заднему и коммутировать этот сигнал. Для этого собрана схема на дискретной логике, и в целом работает почти так как задумывалась. Почти - это часть схемы на элементах И работает корректно (осциллограмма при переходе 1 в 0), а часть на элементах ИЛИ-НЕ работает некорректно (осциллограмма при переходе 0 в 1). Некорректность только в том, что сигнал на выходе (вывод 4) не опускается до уровня GND, а остаётся на уровне около 1 В. Причём на входе элементов ИЛИ-НЕ (выводы 5, 6) сигнал нормальный. Осциллограммы сняты с выходов элементов И и ИЛИ-НЕ. Коммутатор MUX тоже работает корректно, и переключает этот сигнал как есть, т.е. на выходе коммутатора нормальный сигнал, если скоммутирована схема на элементах И, и не нормальный сигнал, если скоммутирована схема на элементах ИЛИ-НЕ. В остальном, логика схемы корректная, длительности совпадают и претензий к ней нет. Замена микросхемы не помогла, аналогичные узлы (их построено несколько штук одинаковых на оставшихся элементах логики) ведут себя также. В чём может быть дело?

Комментарии: 15

  1. Hardegor

    Что за конденсатор, керамика?

    • Sergey

      Да, керамика. Пробовал допаивать конденсаторы прям около выводов - не помогает

  2. Andrey

    А разве 1 В это уже не гарантированно 0 лоджик левел? Посмотрите на даташиты на те микрухи там же где-то писалось что напряжение может быть 1,35 В что уже как бы 0 считается. Т.е. я так понимаю можно не париться если на выходе сумматора у вас история корректная.

    • Sergey

      Не, париться как раз стоит: 1 В это tri-state для логики 74-й серии вроде

      • Andrey

        Не пробовали на другом гейте собрать? Вместо конкретно этой микрухи. Просто ради аргумента ситуации.

        • Sergey

          Там собрано 4 штуки, на оставшихся гейтах микросхемы, картинка та же

          • Andrey

            Ну я вкладывал мысль что на другой микросхеме, потому как соседний гейт той же микрухи брать не репрезентативно.

  3. Andy

    Такое впечатление, что выходной транзистор (который к земле) ИЛИ-НЕ не может "продавить" к земле то, что висит на ноге 15 мультиплексора, а И-НЕ может. Возможно имеет смысл померить токи на этих выводах. Либо попробовать заменить ИЛИ-НЕ на какой-нибудь ТТЛ с большей нагрузочной способностью.

    • Andrey

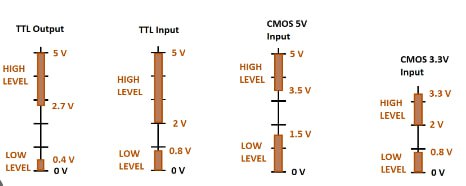

      И все же если после сумматора у вас предсказуемый и стабильный результат зачем что-то делать? Вписывается сигнал на выходе в эту картину?

      • Andy

        Т.к. 74hc4053 это аналоговый мультиплексор, то все зависит от того, что за нагрузка на выводе 15 у него. Может там нужна именно земля - 0V, не зря же автор с этим мучается.

    • Sergey

      У меня тоже были такие ощущения, но оказалось гораздо проще - у микросхемы логики ИЛИ-НЕ просто не была хорошо припаяна земля(

      • Andy

        :) вот кстати то же хотел предложить проверить землю, но подумал что вряд ли собирали на соплях :)

        • Sergey

          Да там с ходу и не видно было) Как говорится, электроника это наука о контактах)

      • Zoog

        2 раза подряд?) или панелька то была?

        • Sergey

          Да, панелька и она плохо припаяна была
