Всем привет, есть реле безопасности китайское Chenzhu czsr8001-3A1B-P Нужно чтобы реле 13-14 / 23-24 замкнулись но не получается Подавали напряжение на катушку (24в)на кнопку и на и на само реле тоже 24в Без результатно не замыкается
Всем привет, есть реле безопасности китайское Chenzhu czsr8001-3A1B-P Нужно чтобы реле 13-14 / 23-24 замкнулись но не получается Подавали напряжение на катушку (24в)на кнопку и на и на само реле тоже 24в Без результатно не замыкается
Комментарии: 6
Sam

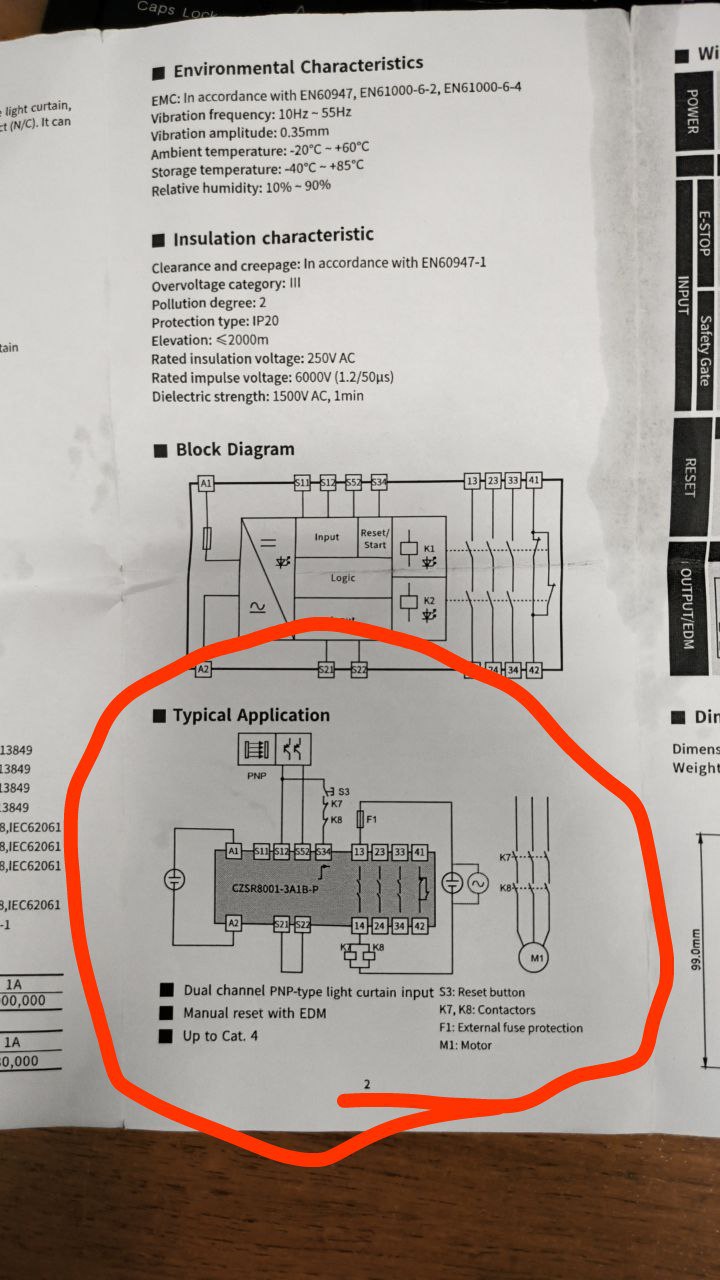

Эта схема ниочем не говорит?
Sergey
Для того, чтобы сработало реле безопасности нужно его сбросить в момент когда собраны контролируемые им цепи. Естественно при поданном питании
Artur
По этой схеме и делал сборку Разве он не должен срабатывать при подаче на каташку питания? Можешь расписать подробнее
Sam
Короч на S12 и S52 должно прилетать +24VDC. S21 и S22 - перемычка. После подачи питания на A1 и A2 нужно подать кратковременно сигнал на S34, то есть временно замкнуть на +24VDC
Artur
А я на s34 постоянно подавал 24в точно, там же самоподхват должен быть. Спасибо
Sergey
Может и так работать, но такое видел крайне редко. Обычно на кнопку настраивают. Чтобы человек убедился, что всё в порядке и нажал сброс
