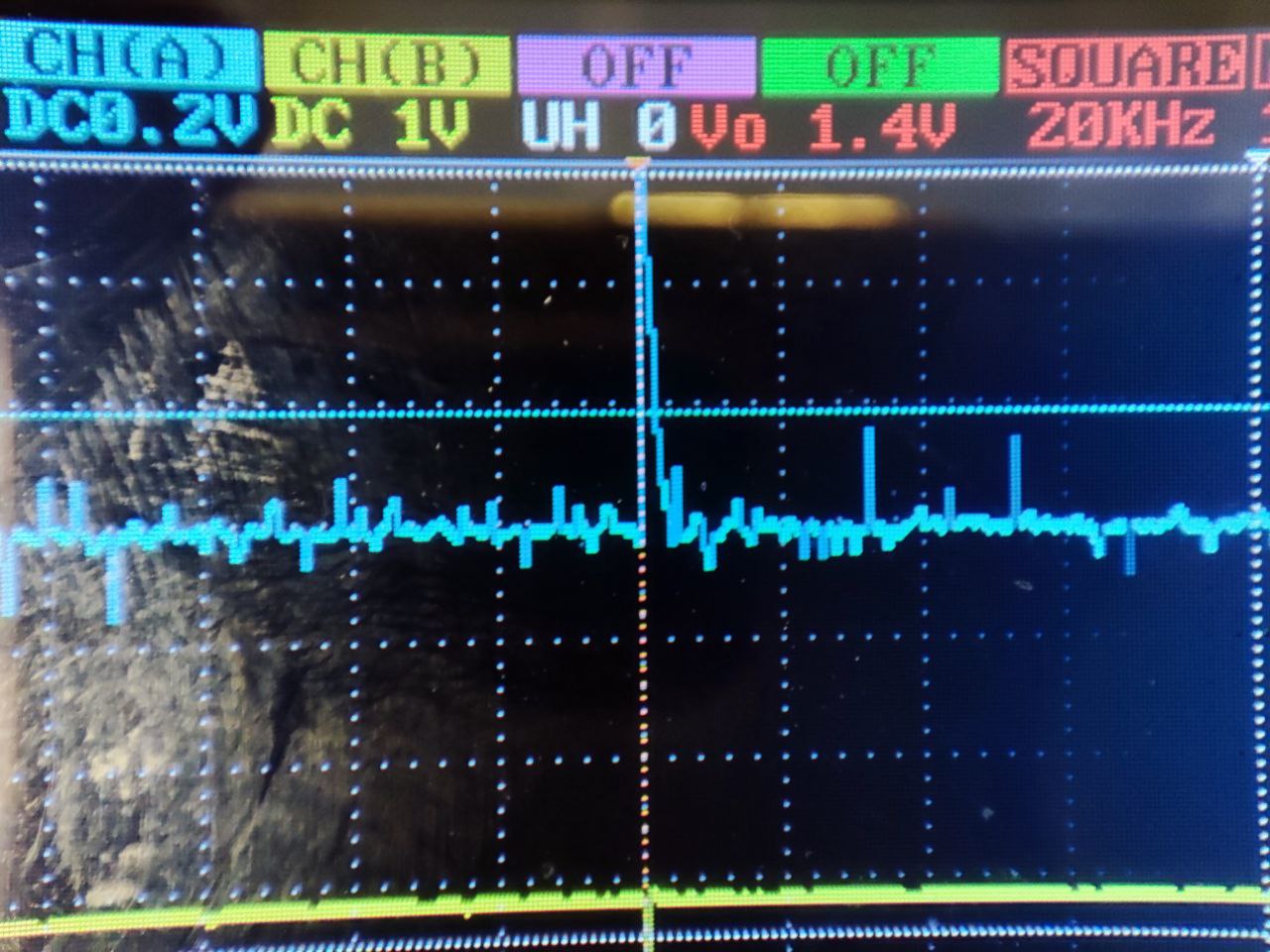

Господа, мне нужно зафиксировать контроллером старт сварочной дуги. Я одел торроидальную катушку на кабель, пик очень высокий, осциллограф аж орёт, боюсь сжечь, измерить не смог. Подключил два диода шотки (возможно это были и защитные диоды) навстречу, других не нашел, они убирают часть после пика, не успевают. Вопрос. Как можно гарантированно обрезать уровень до безопасного для контроллера. TVS хватит? Ток может быть от 2 до 200а соответственно пик на два порядка (наверное) по напряжению может отличаться.
Комментарии: 12
Anonim
взять другую катушку?
Mezzo
К этому делу присри трансформатор или оптопару
Alexey
Это не решает проблемы разницы на два порядка. Ну так у меня и так трансформатор фактически.
Mezzo
Ну ещё присри Тебе по итогу на осцилл только импульс и нужен В общем что-либо электронное
Alexey
И уж оптопару точно убьет. Там вольт 100 минимум.
Mezzo
Ну и диоды быстрые соображай Если приложить мозги - не убьёт
Dark256
Вот в этом чате его владелец плазморез собирает. Мне кажется - можно к нему обратиться. https://t.me/SnopDesign
Andre
тороидальная катушка для гальванической развязки? мне интересно, как это можно решить, учитывая разброс токов 2...200 А, поэтому накину на вентилятор: а если рядом с катушкой поставить датчик Холла, он среагирует на изменение магнитного поля?
Mezzo
Ну и ладно У одного минус на корпусе, у второго изолирован Скорее. Надо проверять Ну ограничь диодами быстрыми или супрессором Нет
Alexey

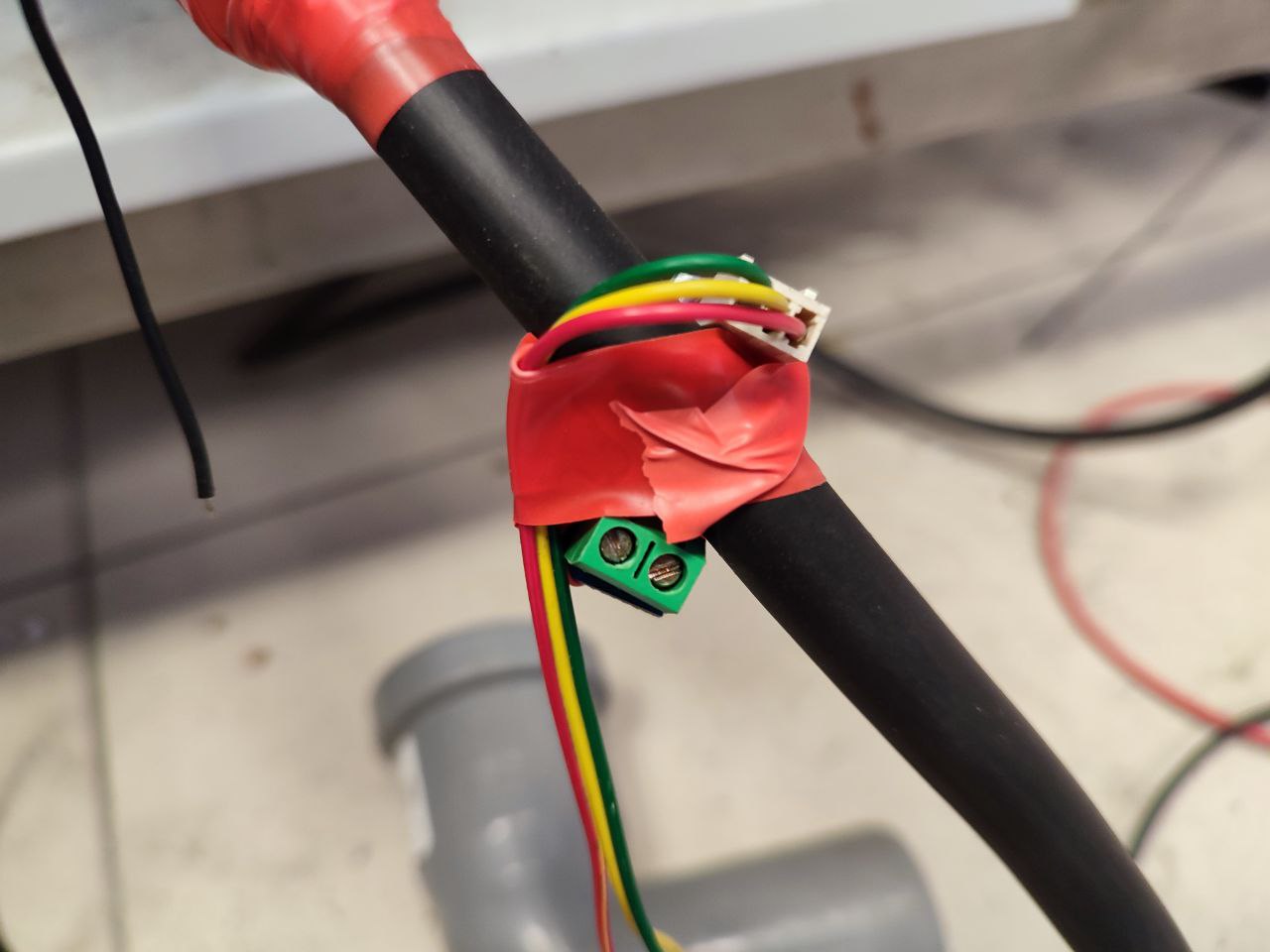

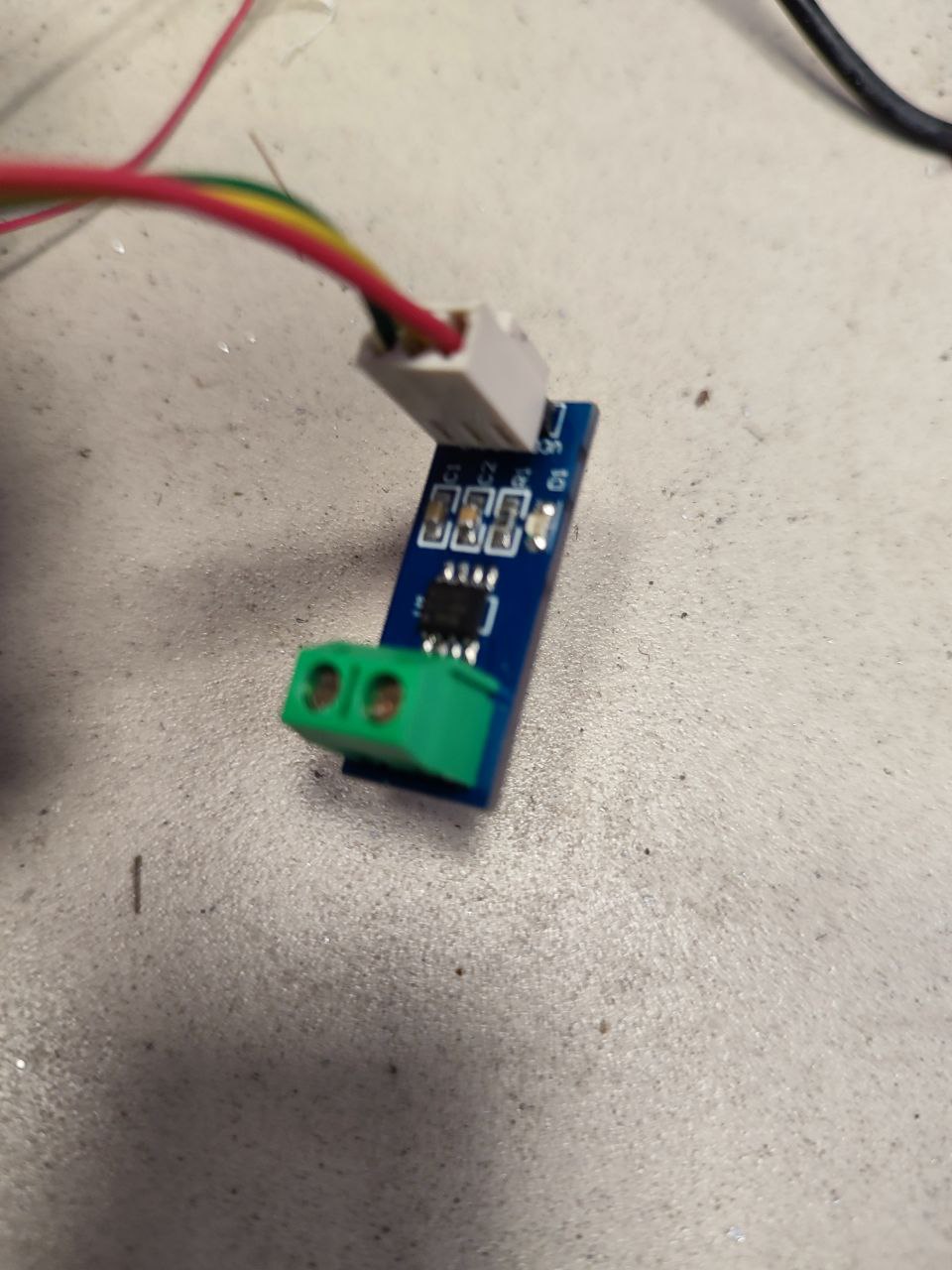

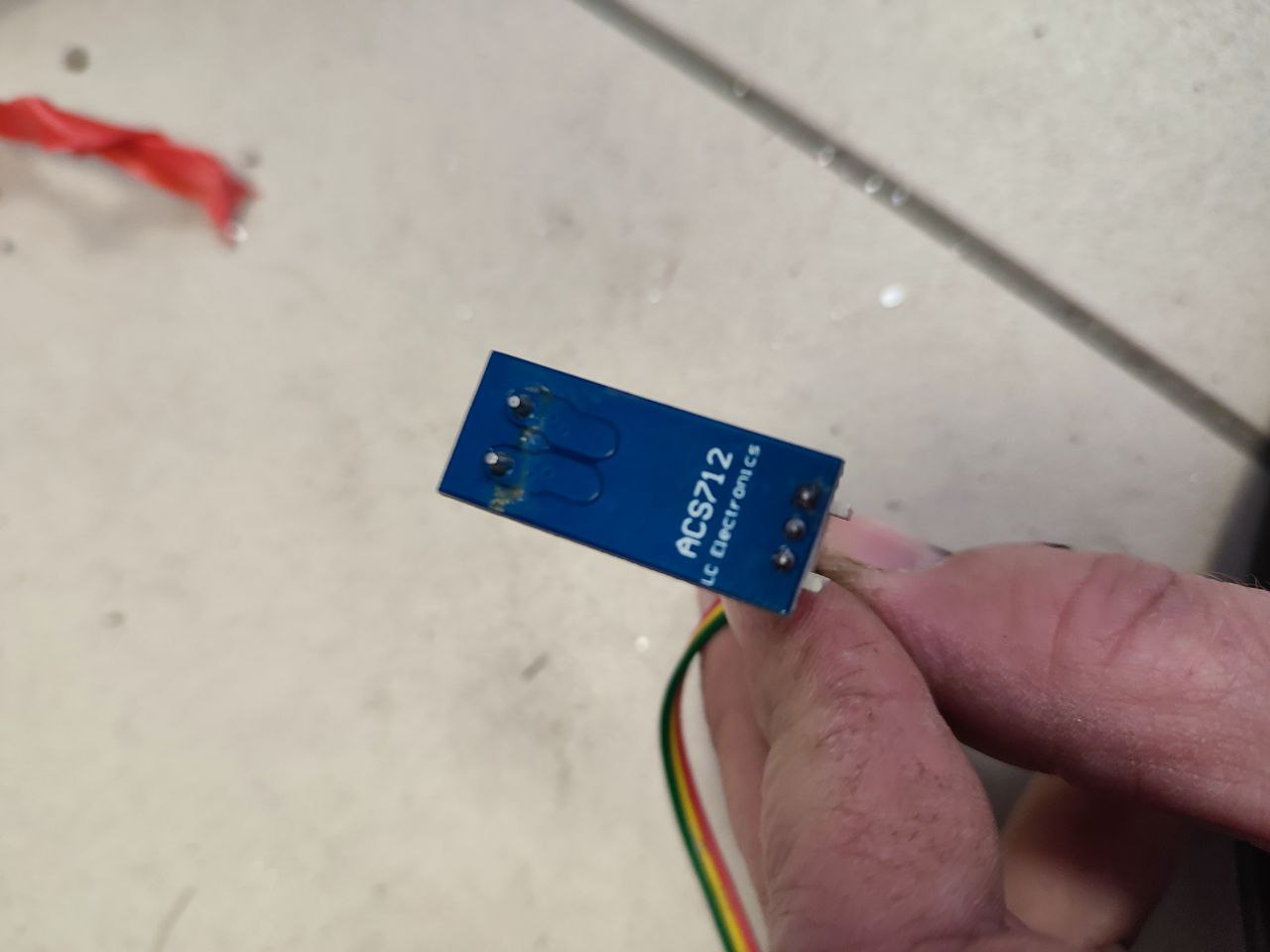

Спасибо, отличная идея! Работающее решение вопроса регистрации старта сварочной дуги. Китайске датчег тока. Подключен не штатно, а тупо корпусом прислонён к кабелю.
Andre
Решение работает хорошо и для тока 2А и для 200А?
Alexey
Я проверил на ~10а. В большую сторону точно будет. Ну и пик красивый, думаю и на 2а что-то этот датчик увидит.
