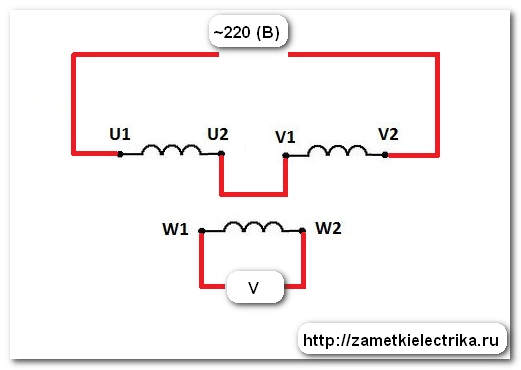

подскажет кто-нибудь, попросили проверить двигатель. Описание проблемы такое - не тянет нагрузку (дерево-распилочный станок). Предположительно изначально двигатель использовался с конденсаторами. В БРНО есть 6 выводов обмоток, 3 из которых соединены в общую точку - схема звезда. Сопротивление изоляции мегаомметром на 1000В показало бесконечно. Шильдика на двигателе нет. Мультиметром показало - что все обмотки при разделении имеют одинаковое сопротивление. Попробовал подключить на 380В - замер токов клещами при включении на ХХ показал примерно следующие значения: 1,7А; 2,7А; 4,7А. Пробовал также определить полярность, соединив две обмотки последовательно и подав на них 220В, на выводах третьей обмотки измерено 25В. При этом двигатель начал неспешное вращение спустя 3 секунды. При полном включении на 3 фазы двигатель на холостую крутится ровно, без вибраций, при пуске слегка подпрыгивает.
Комментарии: 4
Vasiliy
Дисбаланс по токам слишком большой
Ilia
Да, это и смущает
Dmitriy
Мультиком омическое не показатель! Фраза «не тянет нагрузку» очень расплывчатая, не тянет как именно?! В штатном режиме двигатель работает с кондерами от сети 220? Тогда почему на звезде?
Ilia
Сам не знаю, понимаю что нужен микромметр. Просто для информации написал. По поводу того что не тянет нагрузку - так было сказано. больши ничего конкретного, возможно мотор задыхается при подключении нагрузки на вал
