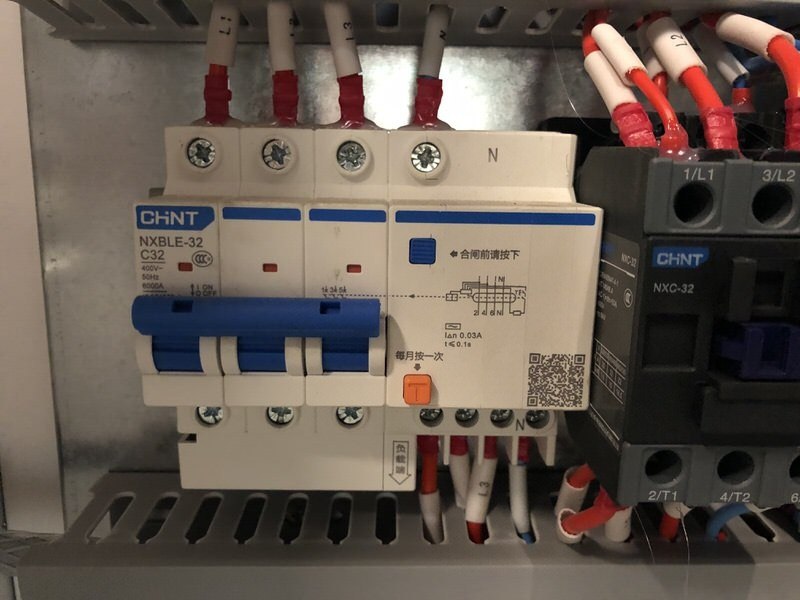

частотник стоит в «стойке» мелкого фрезера и между ним и УЗО 20 метров кабеля т.е. это не стационарное исполнение и как раз розетка
частотник стоит в «стойке» мелкого фрезера и между ним и УЗО 20 метров кабеля т.е. это не стационарное исполнение и как раз розетка
Комментарии: 9
Pavel
А почему просто не заземлить стойку фрезера? Поменяйте кабель на 5-жильный, PE шкафа соедините с корпусом фрезера в обход частотника.
Ensem
Ну и в случае получшения электротравмы у него будут все основания чтобы пойти в суд
Dmitry
я не помню, как там сделано на вводе, но оно как минимум занулено tn-c-s
Robert
Т.е. приходит как PEN, потом на вводе разделяется на PE и N?
Dmitry
насколько я помню, приходит 3 фазы и N и из этого N до УЗО получается «PE»
Sam
У нас на мебельных ЧПУ роверах эти стоят. ПЧ Zoncn Z2000 7.5 квт
Dmitry
интересно, 30мА и не вырубает возможно, от схемотехники ПЧ зависит или, может, фильтр отключён
Sam
ПЧ разбирал для ремонта - никаких фильтров на входе и выходе. Максимально тупые ПЧ. Даже если вместо 380В подать 220 на любые 2 фазы - он запускается и мотор крутит внешних фильтров так же нет
Pavel
ПУЭ 7.1.74. В зоне действия УЗО нулевой рабочий проводник не должен иметь соединений с заземленными элементами и нулевым защитным проводником. Правда я не уверен, что подразумевается под "зоной действия"
