Комментарии: 26

1. Sam

   • 07.03 2024 03:06:41

   Запуск по связи? Или через цифровой вход ПЧ?

   • Evgeniy

     • 07.03 2024 03:07:00

     Цифровой вход

     • Sam

       • 07.03 2024 03:10:25

       Пробовал без всяких скад напрямую рулить ПЧ (замкнуть AVI и 10V, затем COM и S1)?

       • Shakespear

         • 07.03 2024 03:11:43

         Если пуск по цифровому входу, то как он с кнопки запустится?

         • Evgeniy

           • 07.03 2024 03:13:05

           Ну тут да, тут по видосу видно, что когда режим меняешь, то со скады не запускается. А через скаду, как раз и замыкается реле на com и s1



           • Shakespear

             • 07.03 2024 03:13:55

             Это дискретный вход, не?

             • Evgeniy

               • 07.03 2024 03:31:34

               Нет Ну как бы да, но как бы и нет Ну он сигнал получает на него конечно и у меня настроен пуск и стоп Через релюхи Я по такому принципу и управляю А вот с регулированием беда

               • Sam

                 • 07.03 2024 03:31:58

                 Пробовал сделать как я сказал?

                 • Evgeniy

                   • 07.03 2024 03:32:49

                   Неа, сейчас не на работе Это проблема давно висит, на работе никто не знает Вспомнил, решил спросить Не горит, попутно другими делами занимаюсь



                   • Sam

                     • 07.03 2024 03:32:59

                     Марка овена какая? Модуль АO

2. Evgeniy

   • 07.03 2024 03:36:48

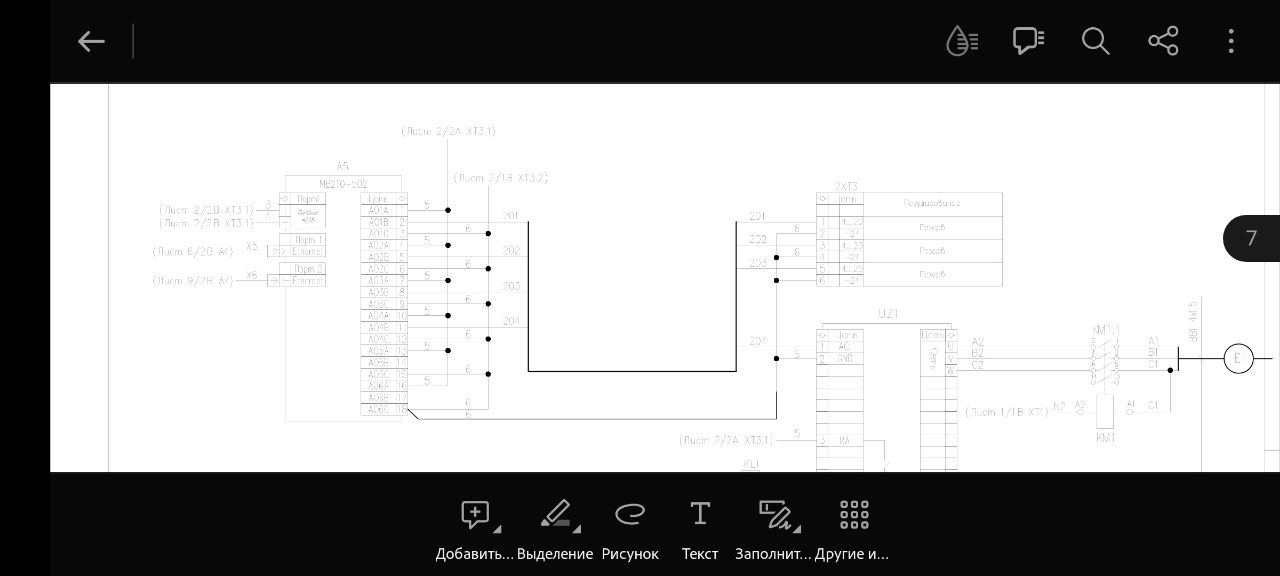

   Вот Вот схема Только я с aci перекинул на avi и поставил режим выхода на 0..10 В Аа, качество)))

   • Sam

     • 07.03 2024 03:41:46

     Проверяй мультиметром че там выдает этот модуль, когда пишешь значения со скады и правильность подключения к аналоговому входу ПЧ, возможно полярность попутали. Поэтому я и просил сначала проделать операции с самим ПЧ, что бы исключить возможные непонятки.

     • Evgeniy

       • 07.03 2024 03:43:16

       Спасибо. Попробую А если выставить выход 4..20, перекинуть на aci и в разрыв воткнуть мультиметр и ток померить? Так же тоже можно?

       • Sam

         • 07.03 2024 03:43:25

         Можно



3. Dyakonenkora

   • 07.03 2024 05:32:54

   Скада точно управляет выходом модуля. Похоже на то что она 0 шлет туда

   • Evgeniy

     • 07.03 2024 05:33:38

     Управлением со скады работает отлично. Но регулирование - нет И регулирования в скаде нет, тестил через конфигуратор овен

     • Dyakonenkora

       • 07.03 2024 05:33:52

       Я так понял дискрет на пуск идёт и 0-10 скорость

       • Evgeniy

         • 07.03 2024 05:34:15

         Да, все верно

         • Dyakonenkora

           • 07.03 2024 05:35:12

           У модуля просто связь с компом и все?

           • Evgeniy

             • 07.03 2024 05:35:17

             И с плк

             • Dyakonenkora

               • 07.03 2024 05:35:39

               Ну значит плк чтото пишет туда

               • Evgeniy

                 • 07.03 2024 05:36:23

                 кодсис модуль видит, связь установлена хм а есть какие-то стандартные решения в таких случаях? тоже потом протестирую

                 • Dyakonenkora

                   • 07.03 2024 05:37:34

                   Алгоритм смотреть надо Если есть свободный выход. Перекинь на него и подай через конфигуратор напряжение. Если скорость будет меняться то смотри алгоритм

                   • Shakespear

                     • 07.03 2024 05:39:30

                     я бы предложил через регистры поуправлять



                     • Dyakonenkora

                       • 07.03 2024 05:40:01

                       Там уже что-то нагородили

                       • Shakespear

                         • 07.03 2024 05:45:46

                         Подключить компу и мультик на выход посадить. Хотя я уверен, что там все ок будет Возможно скада не в те регистры управляет Вариантов тысяча, надо проверять
