Приветвсую!? Нужен совет по 11й айфону. Проблема 0% (замер 000).. На 2й дата шине конектора батарейки обрыв и поврежден tvsдиод (он мне показался без полярности и я его заменил с 7о айфона Sim линии). От диода до резистора в 0ом обрыв и замер в 079, в место 332 (как и должно быть на дата шине батарейки). Смотря дальше, уже на самой линии pp1v8_s2 с её стороны те же 332. Немогу понять в чем ошибка.
Комментарии: 8
Den
Что значит "диод показался без полярности"????
Llclord

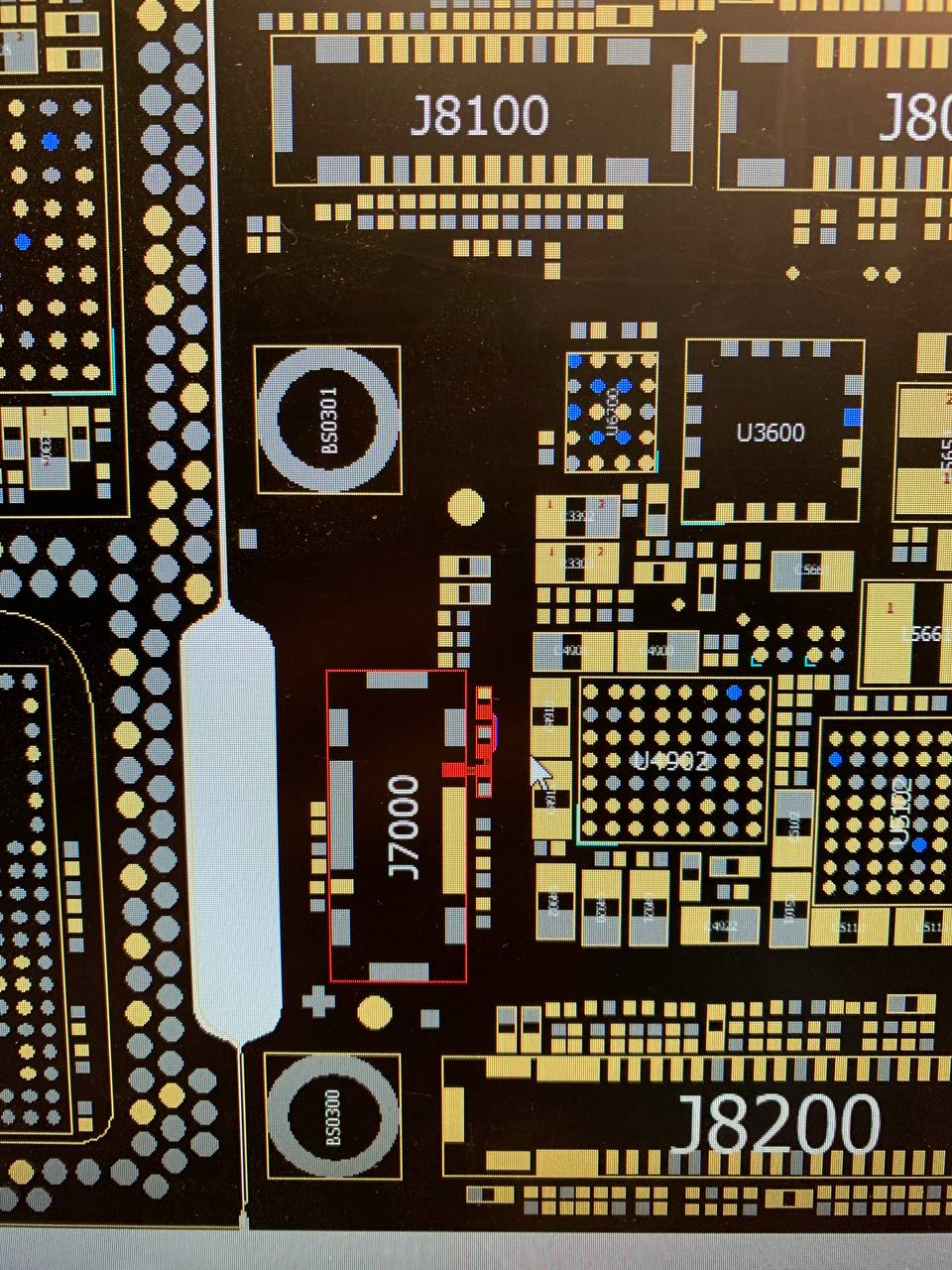

По схеме в jcid draw он выглядел вот так. И снимая с донора я не нашел характерной полоск, которая обозначает катод…
Den
Учите матчасть.
Llclord
Как это расшифровать ?
Den
Изучите, что это за элемент и поймете, как его проверить....такие простые вещи запрещено объяснять правилами группы
Anonim
В каком именно пункте правил это указано?
Dmitriy

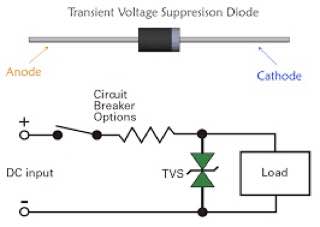

Двуханодный стабилитрон
Llclord
Получаеться тут в схеме ошибка. Или его реально без разницы как ставить. Тем самым замер в 079~ демонстрирует поврежденный диод …?
