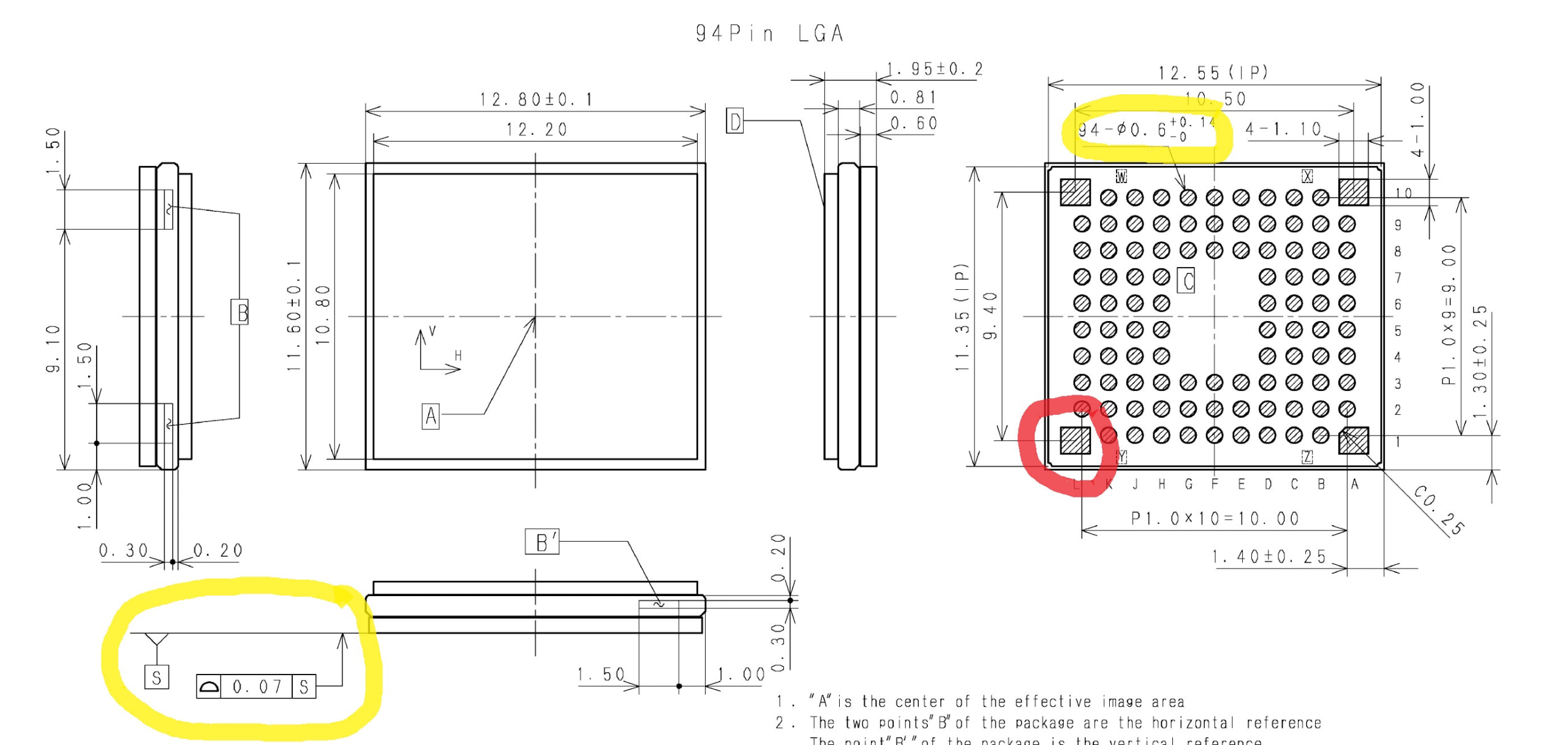

Господа гуру - подскажите как правильно накатать квадратные пятаки? Это матрица камеры регистратора. Основные шары как я понимаю 0,6, сама матрица очень плотно должна сидеть на плате - изначально в торец вообще шаров не видно было. Может кто сталкивался с таким?
Комментарии: 17
Andrzej
шары положите
Rtrew
квадратиком
Maksim
Если совсем плотно должна сидеть, то видимо лучше пастой. Если есть трафарет конечно. Ну либо шары поменьше. Там где квадратики чуть побольше. Квадратные в любом случае получатся круглыми. Если это матрица камеры, то видимо имеет значение расстояние до платы и ровность посадки. На шарах 0.6 не будет сидеть совсем близко.
Sam
Sony какая-то
Aleksey
IMX322LQJ-C на похожей матрице шары 0,25
Str
0.6 это пятаки , но не шары.
Aleksey
Серьезно? ))))))
Str
Конечно)))
Sam
положи 0.5-0.6 шары и квадраты залудишь паяльником
Rtrew
да уже сказано было, пастой намазать
Sam
Да хз. Не думаю что удобно будет через универсальный Там крупный сенсор в целом видеоригистартор какой-то походу
Rtrew
ну через универсальный шары накотить, а 4-ре пятока пастой размазать
Mykola
може катать шарами и потом на тонкой наждачке немного сточить и вывести в один уровень?
Maksim
Шарами и так будет на одном уровне. А на больших квадратных пятаках оно поверхностным натяжением все равно сядет как ему захочется. Тут важно не положить на них слишком много припоя , чтобы они не выпирали, иначе середина не притянется и не сядет.
Vadim
а если на плату накатать? шары на плате и садим как обычно
Aleksey
Похоже так и будет, копнув даташит - Perform re-baking only one time under the condition at 125 °C for 24 h.
Vadim
так иногда сокеты садил
