Господа, платформа Strongbow_WHL_MB. По заводу на плате стоит два дрмоса AH00 и один AF00, которыя я идентифицировал как AOZ5537QI и AOZ5547QI, однако по схеме там должны стоять AOZ5038QI и AOZ5049QI. Где ошибка?
Господа, платформа Strongbow_WHL_MB. По заводу на плате стоит два дрмоса AH00 и один AF00, которыя я идентифицировал как AOZ5537QI и AOZ5547QI, однако по схеме там должны стоять AOZ5038QI и AOZ5049QI. Где ошибка?
Комментарии: 8
Maksim
Нигде. Производитель очень часто ставит не то, что в схеме. Аналоги, варианты в зависимости от мощности, комплектации, поставок. Может еще схема утечь на раннем этапе.
Boris
Посмотри что по ним по характеристикам подозреваю что они плюс-минус одинаковые
Mastervad
Да я уже вдумчивей даташиты сравнил. Изначально зацепился за 7й вывод. у одной это PHASE у другой VSWH. некоторые значения типичных напряжений отличаются. Но в целом да, одно и то же, мощностью отличаются. По крайней мере стало понятно что на запуск это повлиять не могло. Теперь надо разбираться почему SVID_ALERT#_CPU_R 0,131в
Mastervad

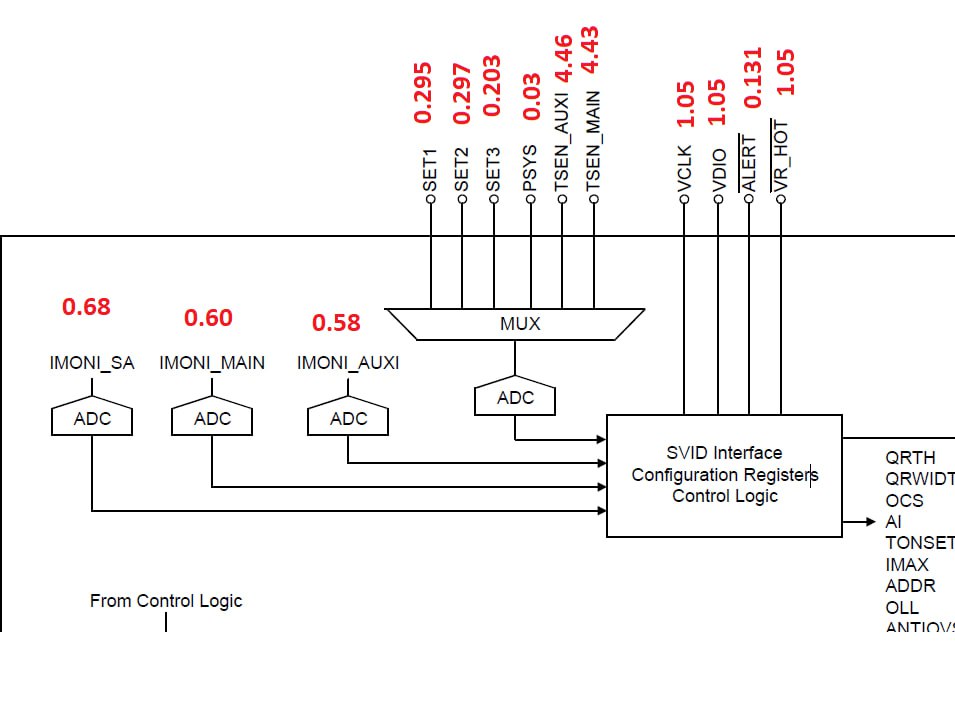

RT3602AJ садит SVID_ALERT# чего ему надобно то?
Aleksandr
Может шимка обращается за командой к процу? У меня был отвал хаба, который не снимал ресет с проца, поэтому он и не передавал шимке по SVID данные. Прижмешь хаб, ресет снимался, проц отвечал шимке, и питание на ядрах появлялись. Ну а ALERT потом поднимался.
Mastervad
Ну от вал там исключен, я на этом проце тренировался реболлу. Перед тем как на второй плате с кометой снимать проц. Сел он хорошо. И шим на второй плате проверен.
Aleksandr
Я просто пример привел)
Mastervad
Обмена по svid нету, даже попыток. Получается остаётся подкинуть другой проц
