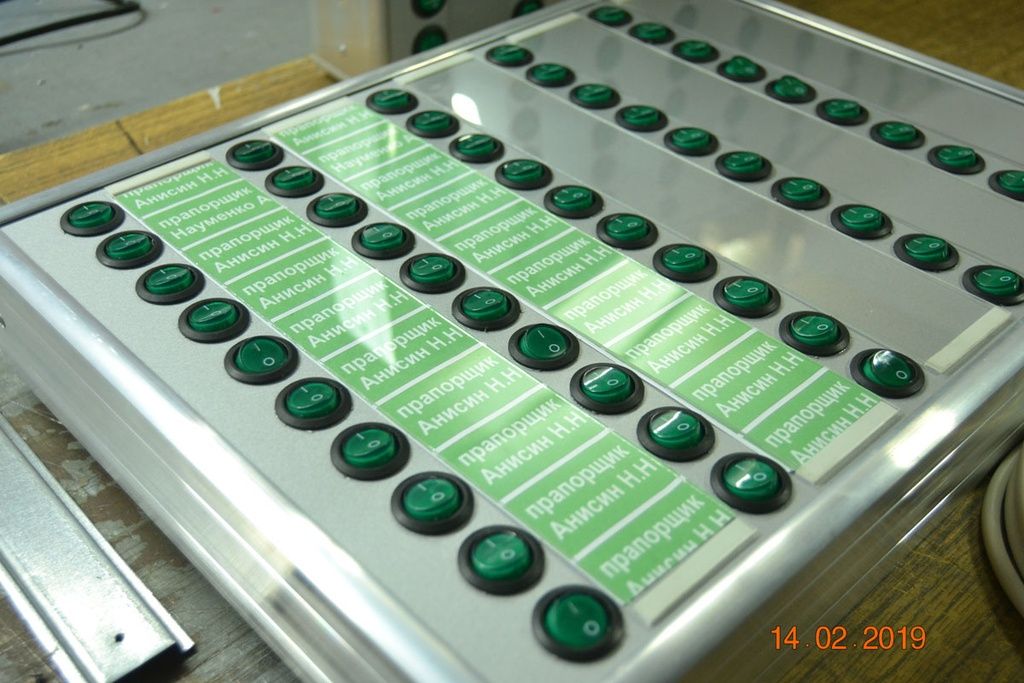

Всем привет, есть вопрос... Если кто служил и сидел в дежурке или (КПП) Есть там такой стенд, называется кнопки прибытия должностных лиц Реализация крайне простая, но я бы хотел сделать немного иначе Суть в чем. Стоит к примеру 50 тумблеров, по умолчанию все выключены. Над ними лампочка (диод) и когда прибывает тот или иной человек, тумблер переходит в положение "включено" и загорается лампочка Нам нужно, что бы такая же лампочка загоралась в дежурке В целом, это два стенда, один получается управляющий (с тумблерами или кнопками), а второй просто повторитель светового сигнала
Комментарии: 41
Andre
А вопрос в чём?
Murka
Шалом, ну как, есть кто?)
Fix
Есть 1360 в сети
Murka
Как сделать управляющее табло с кнопками и подключить к таблу со светодиодами Но без миллиона кабелей
Andre
Господи, в этой части только прапорщики Анисины, да ещё и полные тёзки?
Qndw
Армия клонов
Murka
Тянуть далеко придется Быть может есть шифраторы или нечто подобное?
Fix
Далеко насколько?
Murka
800 метров
Fix
Оу Далеко
Murka
... Ну есть разница тянуть ТП100 и просто UTP
Fix
Сколько лампочек нужно продублировать?
Murka
Хотя бы в том, что ТП 100 стоит дороже 50
Anonim
800 метров и без кабелей... ну сделать по вафле, но на сколько целесообразно столько повторителей ставить - это вопрос из вопросов;) Хотя если есть локалка, то проблема решается довольно таки просто;)
Murka
Нет Тоже нет) Локалка есть, можно даже еще подтянуть Просто вопрос не в отсутствии кабелей, а в уменьшении из количества
Anonim
ну тогда поднимаешь простенький сервак, 2 есп-ки, одна отсылает инфу на сервак, а другая с него считывает состояние твоих кнопочек
Murka
Самый просто вариант - просто соединить кнопки через диод большой цепью, но это придется тянуть 50 пар + на запас ещё 10 пар кабелей Это мягко скажем, в наше время не прикольно Как вариант А "есп" это что?
Lowed
Платформа, почти Ардуино, только возможность работы с wi fi есть
Andre
Читать состояние тумблеров со сдвигового регистра. Слать по проводу состояние по какому-то протоколу на выбор. На том конце дешифровывать, и отображать.
Murka
Затея интересная, но реализация думаю, может немного подкачать
Andre
Собственно говоря, я и описал "шифратор", один из вариантов, который ты упомянул.
Loreyan

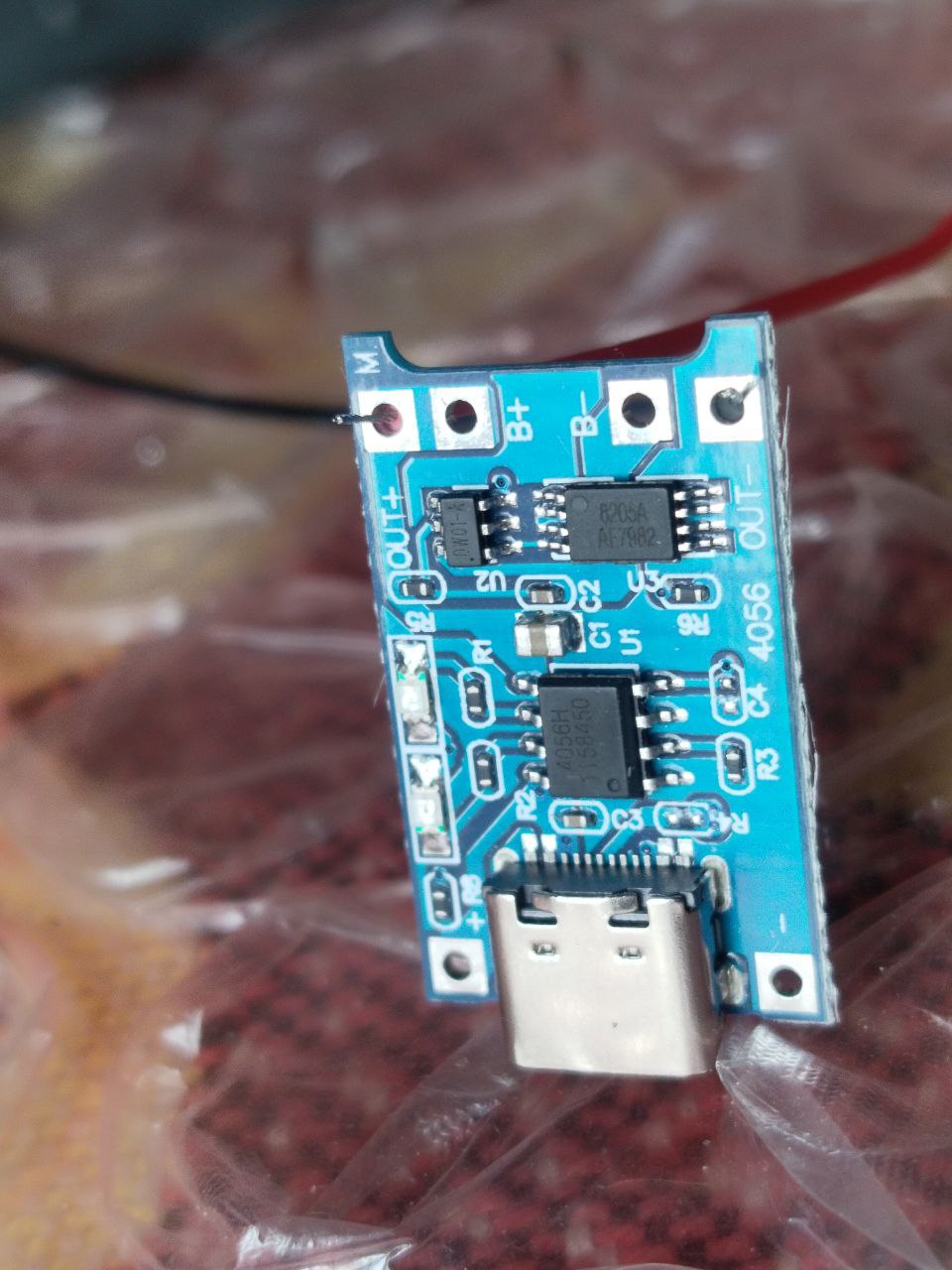

Хочу заряжать литокалу 3500mah через такой бокс , несгорит ли плата 18650
Andre
Ты хочешь 50 проводов засунуть в один провод. Это значит, что тебе нужен последовательный протокол.
Murka
Звучит логично))
Andre
Что-то такое посмотри: https://ru.wikipedia.org/wiki/RS-485 https://ru.wikipedia.org/wiki/Modbus Я бы что-то такое взял. https://3d-diy.ru/wiki/arduino-moduli/rs-485-interfejs/ Остаётся только придумать, как прочитать состояние 50 тумблеров.
Evgeniy
Не сгорит, плата с защитой, заряжать правда будет немного долго, так как макс 1 ампер выдает, а так норм, ставь, не парься
Doctor
я ж хлебушек, но что-то мне кажется 9600 с манчестерским кодом вполне заведется на 800м
Byte
Одни ушки доедут.
Loreyan
Я заряжал фонарик токам 1А , до микросхемы недотронуться
Doctor
про миллион проводов - для опроса кнопок и подсветки - или сдвиговики туда/сюда, или мультиплексоры, для лампочек можно еще тригера поставить на выходе, хотя можно и не ставить. что лучше сдвиговики или мультиплексоры - я бы выбрал мультиплексоры если ног хватает, если хватает только на сдвиговик (3-4 ноги) то можешь со сдвиговика рулить мултиплексором, а можешь просто гирлянду сдвиговиков зарядить, какой-то конкретный плюс у того или другого решения появится наверное когда речь о 100500 лампочках/кнопках для коммуникации - ну типа я б посоветовал вайфай, но чот я хз пройдет это допуск в вс или нет, коммандный состав это вроде не для вайфая инфа, так что про есп32 я тебе говорю со всеми оговорками о необходимости подумать дважды если без вайфая - ну хз, там по 2-3 проводам уарт можно
Plank
Давайте выпилите меня уже
Doctor
проект короче геморный и нудный, т.к. 'а теперь нужен вот такой же пульт только не 8х8, а 11х7'
Plank
А то в личке уже рекламу пытаются тут купить
Anonim
Науменко чужой среди своих, затесался)))
Fix
Терминал учета рабочего времени https://zkteco-store.ru/shop/zkteco-multibio-800-id/
