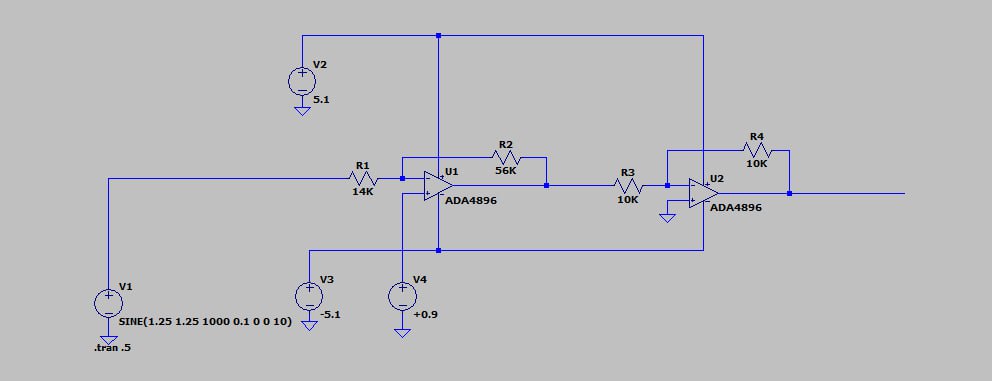

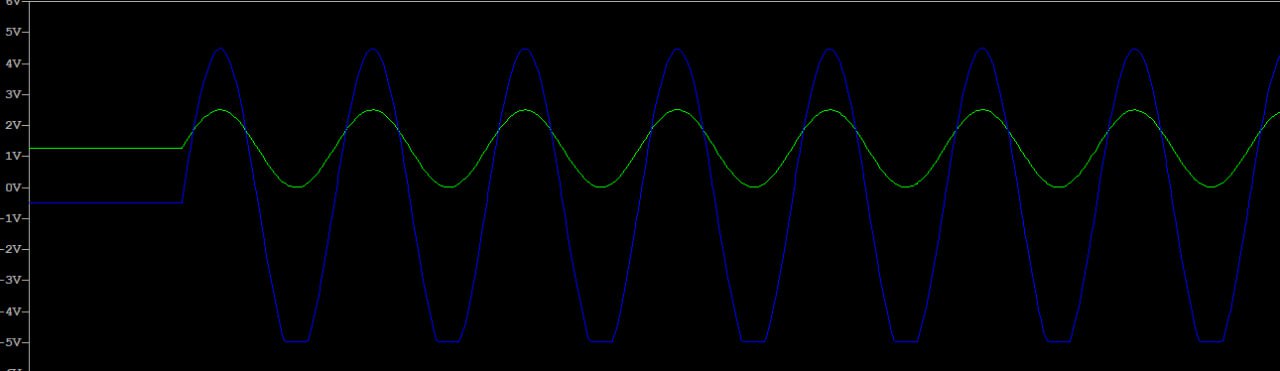

Всем привет! Можете разъянить за операционник, а то что-то не догоняю) Есть произвольной формы сигнал, который может меняться от 0 до +2,5В, для примера взял синус. На выходе хочу с помощью операционного усилителя получить отмасштабированный этот сигнал до 10 В (от -5В при 0В на входе, до +5В при +2,5В на входе). Для наглядности, зелёный сигнал на входе схемы, синий на выходе. Составил модель в LTSpice, подобрал операционники, и картинка меня устраивает. Только мне не понятно, откуда +0,9В смещения, как оно получается? Подобрал я его вручную
Комментарии: 5
Firelander
у тебя же входной сигнал смещен. Если бы он был относительно земли то и смещения не надо было
Sergey
Это я пониаю, и специально сместил) Просто не понимаю, почему тут именно +0,9В надо?
Firelander
1 вольт по идее должен быть. Считаешь условие выход = 0 вход = 1.25, напряжения на входах должны быть равны
Sergey
Спасибо. В целом, так и думал. Просто смутил "откушенный" синус, и подумал, что может быть что-то не учёл.
Firelander
ну это условие для 0 уровня. Для минимального и максимального считаешь аналогично скорее всего сигнал несимметричный выходит
