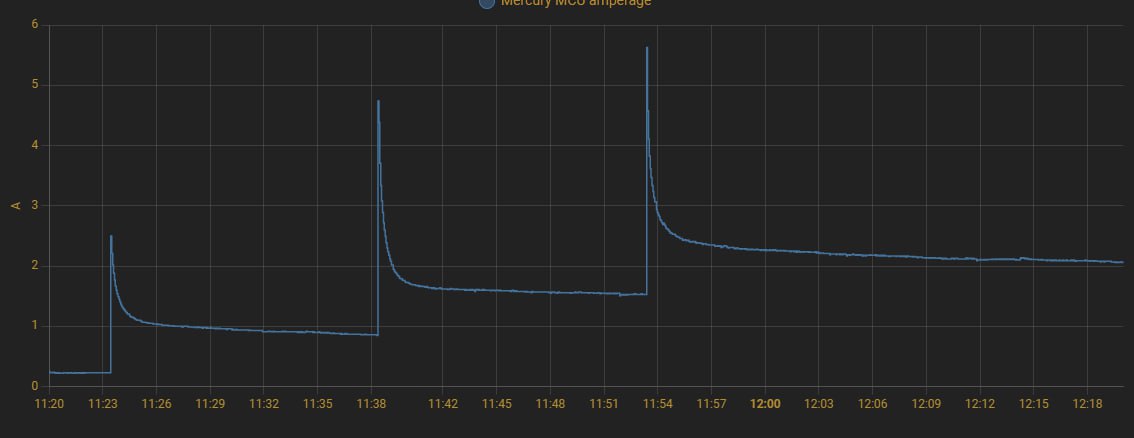

Возвращаясь к греющему кабелю, вот график тока по времени, включение трех веток греющего кабеля примерно по 7-8 метров каждая
Возвращаясь к греющему кабелю, вот график тока по времени, включение трех веток греющего кабеля примерно по 7-8 метров каждая
Комментарии: 48
Andrew
странно нелинейный график)
Roman
вполне ожидаемый, всплески не одинаковые ибо измерения раз в 3 секунды
Andrew
во 1 - рабочий ток нелинейно растёт, если 3 участка одинаковой длины. как и пусковой ток и откуда взялись пики, если замер раз в 3 минуты
Roman
секунды
Sergey

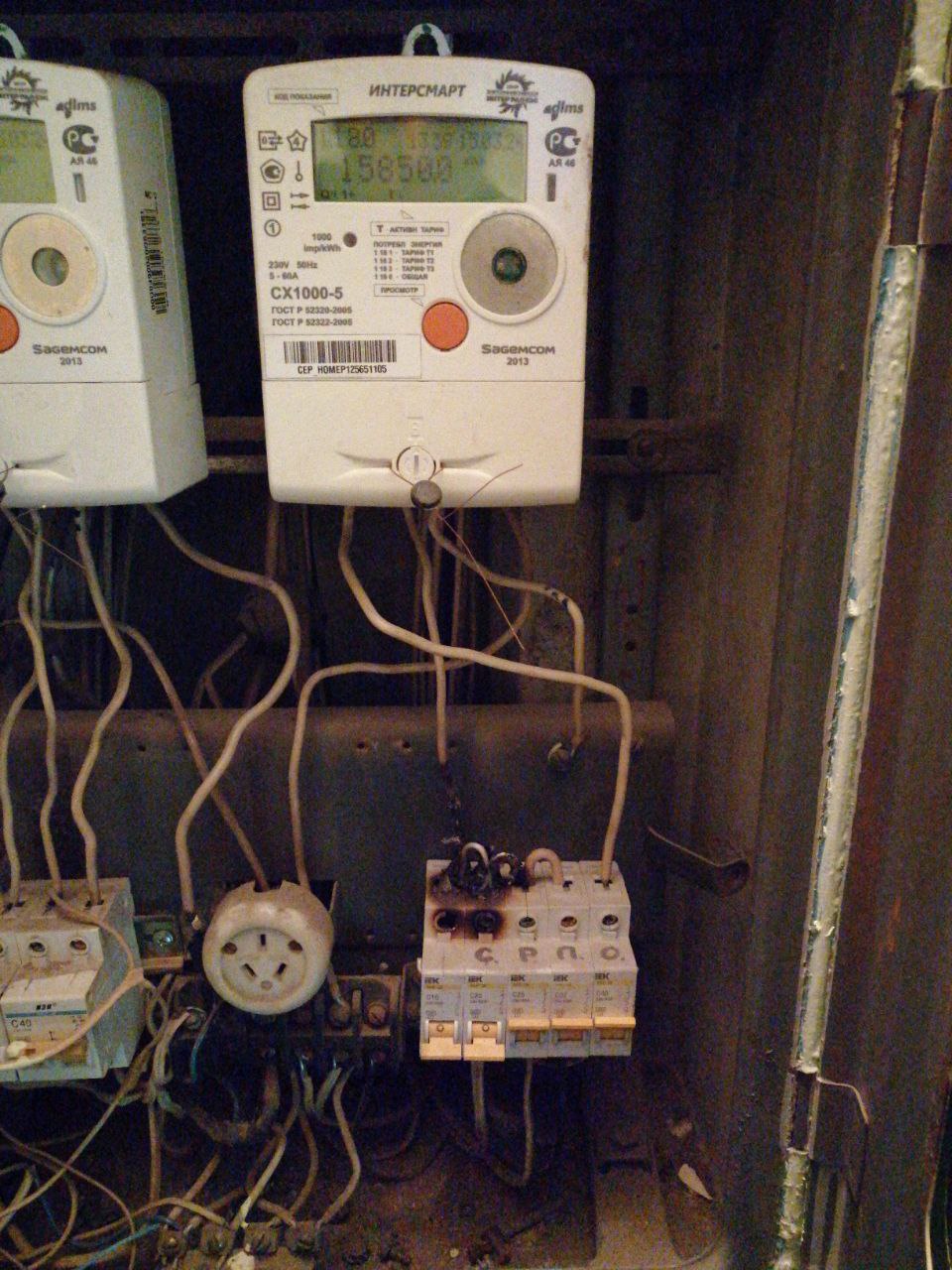

Ребят, добрый вечер. Столкнулся вот с таким щитком:от счетчика провод идет на 16А, далее перемычками на 2 25А и 32А. На первый 25А подключено освещение, на второй 25А розетки, 32А-плита. Какой то умелец, для сохранения проводки, видимо, поставил 16А. Кто подскажет? Результат вы видите, все оплавилось. Зачем этот автомат 16А?
Sergey
Буду рад помощи
Rus
Один бог знает зачем он там Мы по фото как поймём зачем он?)
Sergey
Понятно, что не поймем. Предположения, для чего вообще так финтить можно?
Artem
резерв, чтобы потом не отключать квартиру, чтобы добавить линию.
Archie

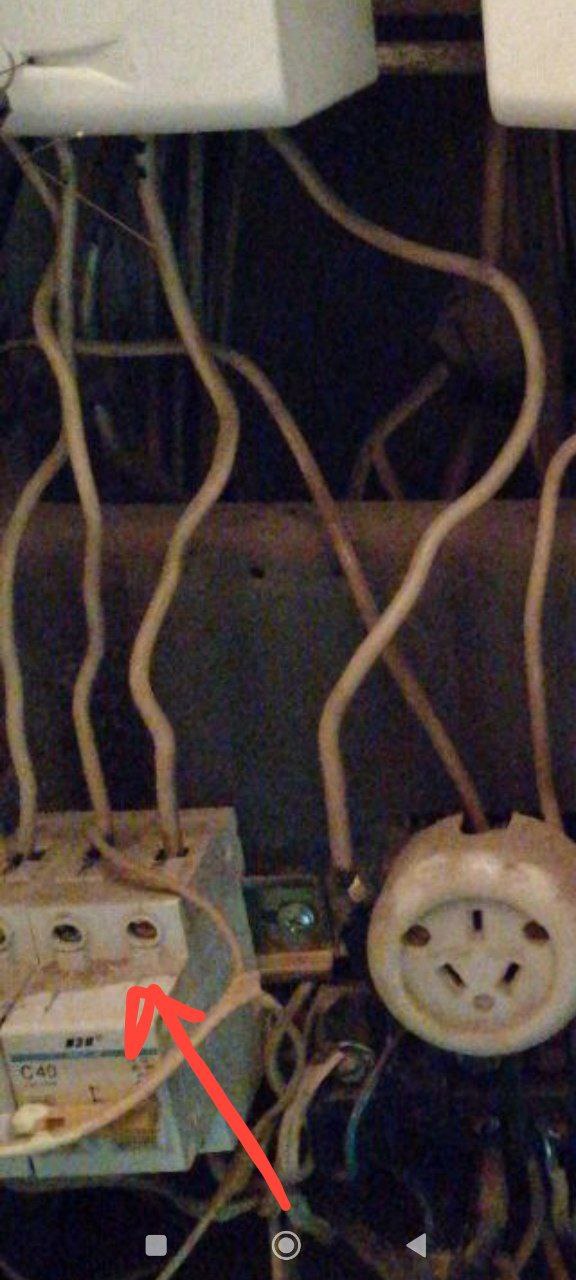

А мне видиться что справа стоит на 40А ввод , после счетчика
Rus
Для линии какой нибудь
Sergey
Ввод да, 40А В том то и дело, что нет никаких линий. Просто перемычка сверху на 25й
Archie

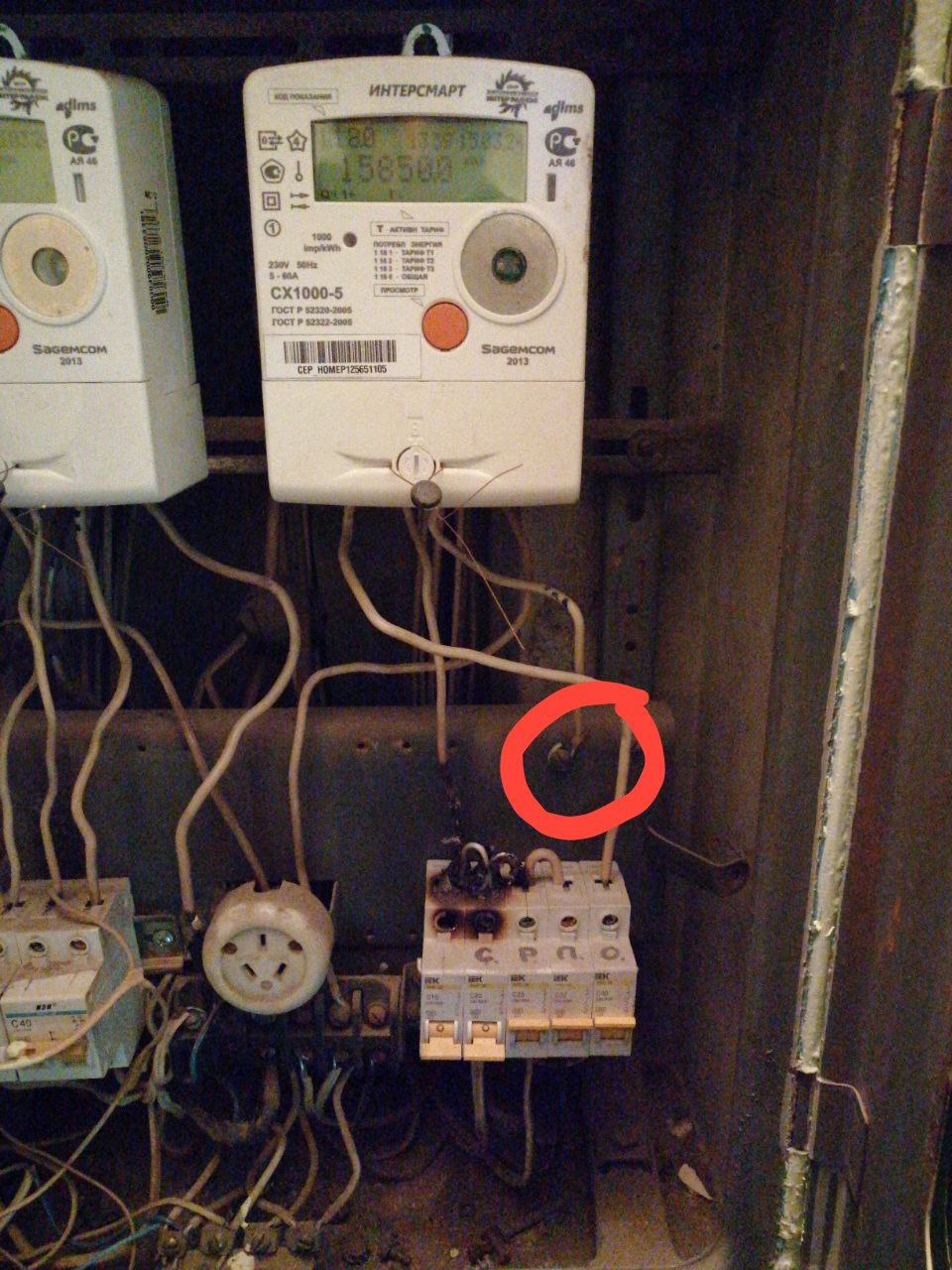

А перемычка на автомате был плохо затянут вот и сгорел. Одна причина
Geopolis78
Только до
Archie
Сделайфото со спышкой
Sergey
Вот уже не получится, к сожалению. Уехал оттуда, только на словах смогу подсказать
Geopolis78
Может просто электрика вызвать
Rus
Зачем? Слишком легко Нужно гадать сидеть
Geopolis78
А хули гадать на что стоит резервный автомат
Rus
А может не резервный? А раньше была линия?
Geopolis78
Сейчас он резервный
Rus
Сейчас он сгоревший
Archie
Все ясно. 40А это ввод снизу, далее на счетчик, из счетчика уже на автоматы . Тот отгоревший провод скорее всего был плохо затянут и грелся, А провода там медные или?
Sasha
Может что-то раньше было. Может резерв. Или свет туда планировали завести, да ошиблись. Каждый раз удивляюсь когда вижу новый счётчик и такие "херовые" провода. Неужели сложно заменить новыми ??? Или специально, чтобы чаще вызывали или дома горели. Это же и безопасность тоже. А им "пофиг".
Archie
Вот же он подтвердил что это ввод .
Sergey
Согласитесь, что на свет и розетки не нужны 25ти амперные автоматы при сечении в 2.5 мм?
Sasha
Вопрос вроде был про 16 А Зачем он стоит - спрашивали
Sergey
Да, думаю, что вопрос исчерпался. Я только начинаю в этом разбираться, поэтому пытаюсь в голове всю эту схему разобрать
Archie
Какой ответ?)
Sergey
Резерв, времянка, под свет хотели завести-короче делали рукожопы
Archie
Но результат не из за автомата на 16А. Там алюминевые провода или медные?
Sergey
Теперь понял, что он ни при чем Ал
Lemon

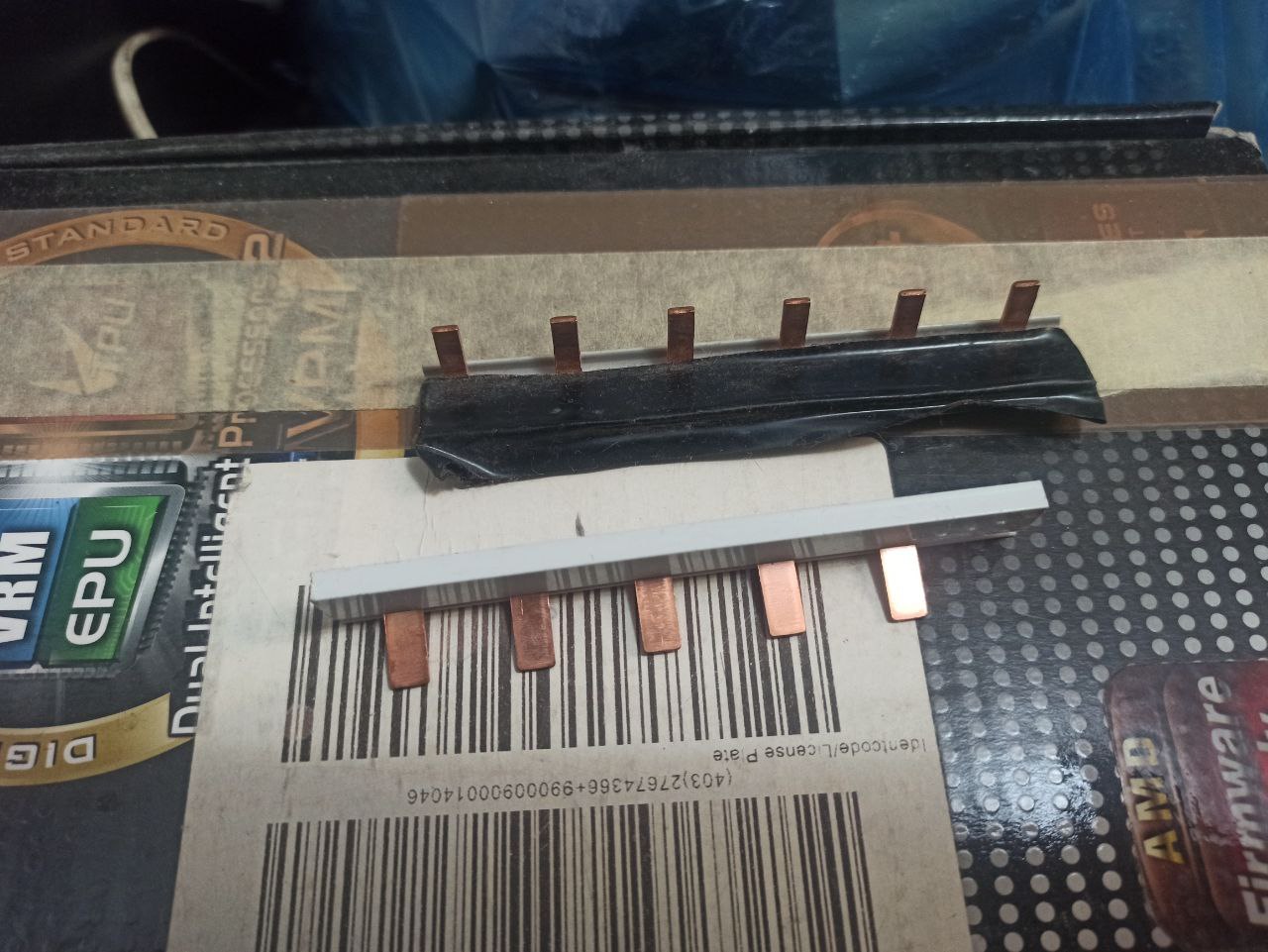

Гребенку на замене поставьте
Sergey
Так и сделаю для надежности спасибо всем
Sasha
И провода заменить бы на медь. А ещё нулевой возможно следующий на очереди. Он обычно просто к железке болтом прижат. И часто отгорают. Хотя-бы протянуть его, а то мог ослабнуть
Sergey
Благодарю за совет
Sasha
Это вроде ноль. Хотя-бы шайбочку подложить и смазать. У соседей что-то интересное на вводном автомате сидит
Sergey
Освещение тамбура, скорее всего
Sasha
Оооо. Возможно оно и сидело когда-то на свободном 16А автомате
Sergey
А что, хорошо.
Sergey
Да, ноль, по ходу прилепили
Andrew
ну тогда остаётся вопрос с рабочими токами да и с самим уровнем пусковых
Roman
7-8 метров это разброс 12%)) поэтому и нелинейно, плюс взаимный нагрев соседних линий (кабель снаружи труб) тут комментировать не возьмусь, что измерено, то измерено
Andrew
а, ну тогда понятно. а измерения могут быть просто из-за хреново го опроса
Roman
если про то что уровень пусковых разный, то возвращаемся к 3 секундам это показания с меркурия-200 так что да....с учетом того что меркурий не для того и со своей странной дискретизацией показаний, да опрос не самый прекрасный но общее понимание процессов вполне демонстрирует
Viktor
Чем тебе пики не нравятся?
Andrew
коэффициент пусковой разный. но тут опрос хреновый, потому вопрос снят
Viktor
Там еще могут быть кабели разных номиналов)
