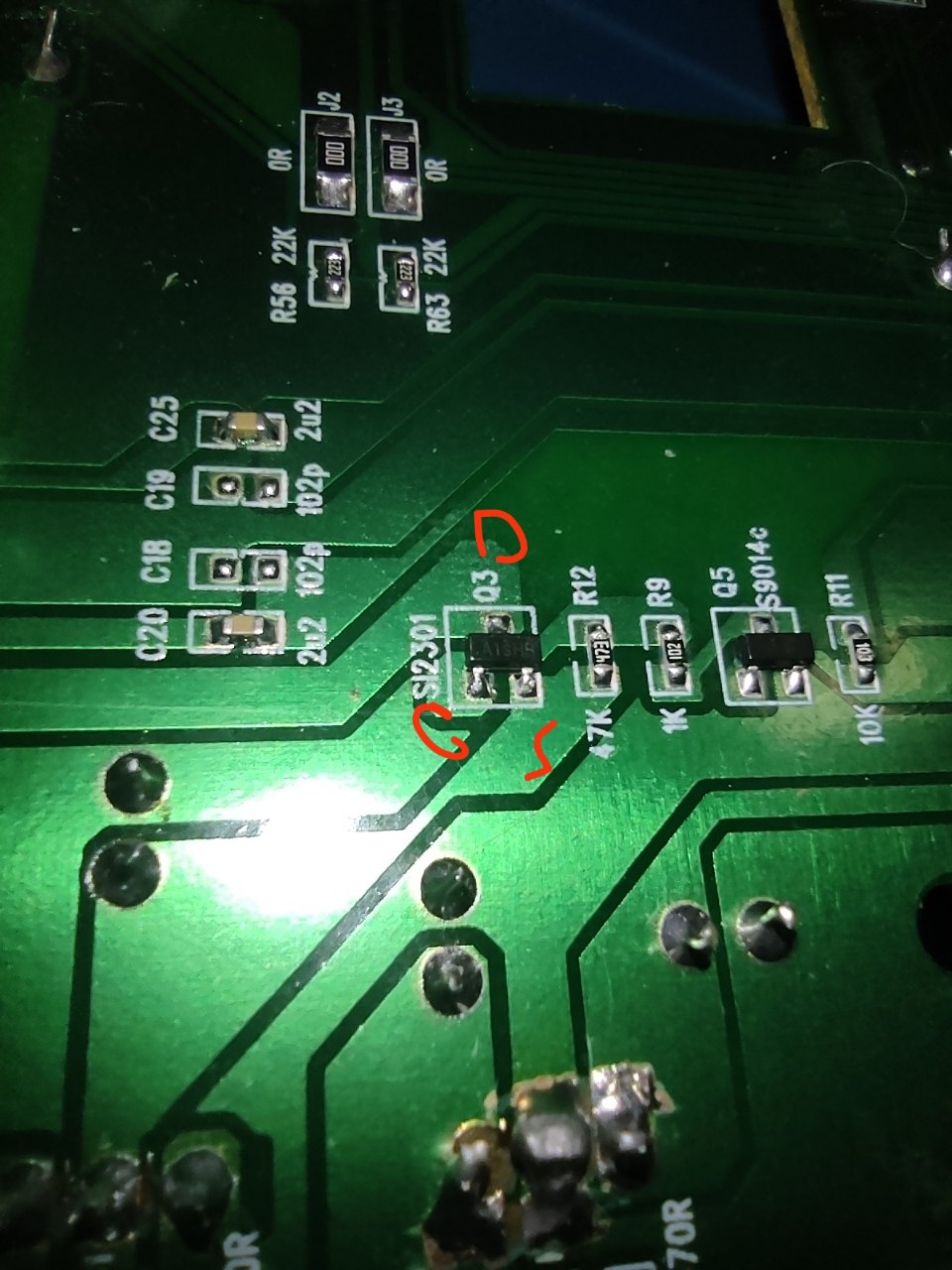

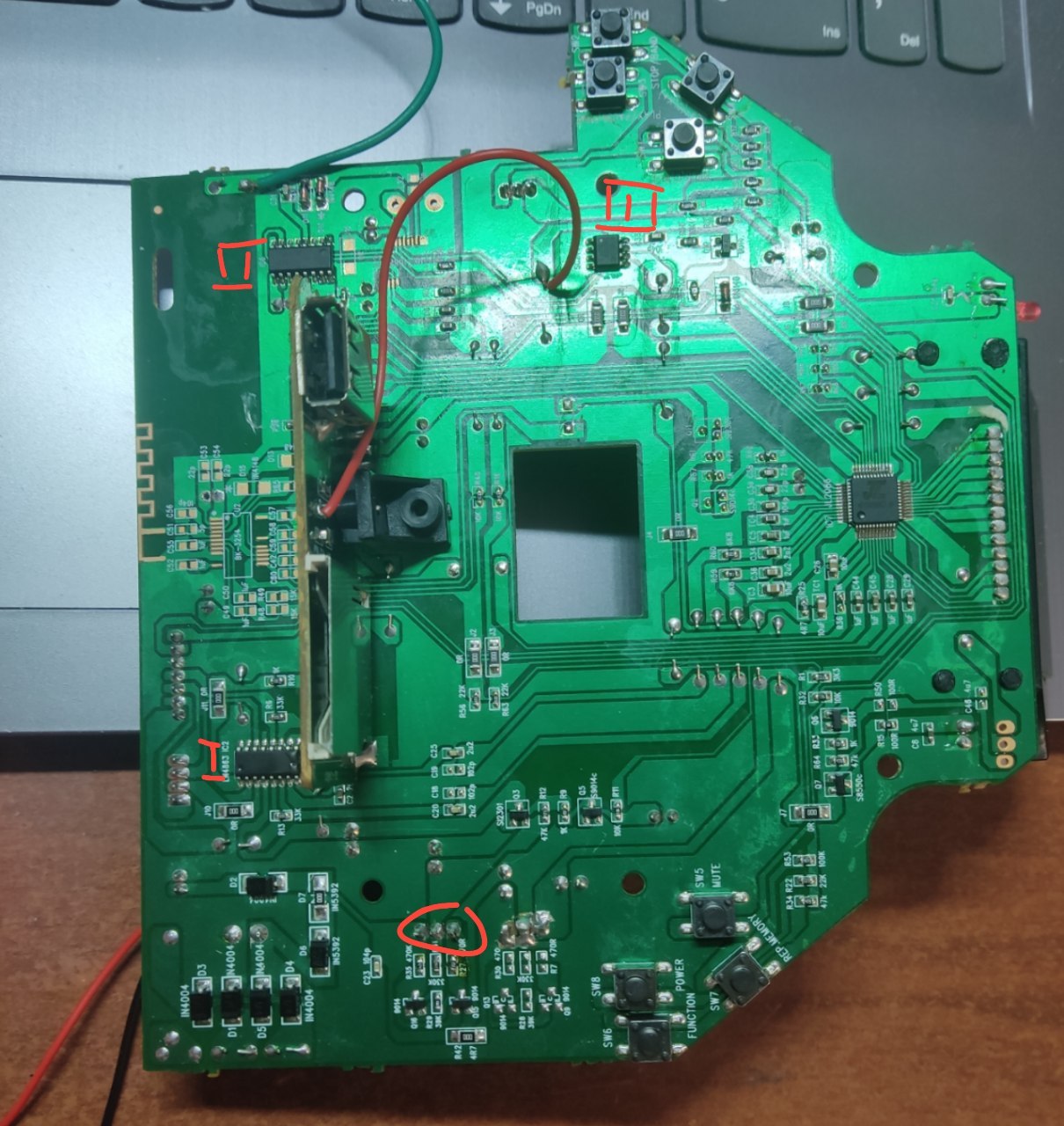

Платка от магнитолы, перестала играть музыка, но каналы и все остальное работало, оказалось от перегрева сдох pnp транзистор, заменил(обведён), теперь при включении он только греется и звука также нет, первая микруха усилитель lm4863, вторая радиоприемник rda5807fp, третья память, на основной микроконтроллер документацию не нашел. В чем может быть причина?
Комментарии: 27
Eduard
Если греется, то либо открыт не полностью, либо то много тока через него протекает
Vga
какую функциб выполняет замененный транзистор?
Cheena
К его коллектору подключено питание усилителя звука через мосфет Но тут странно, Vcc должно быть 2-5 В, а на коллекторе будет почти 12 В
Vga
он поди включен линейным стабом, когда пробился усилок выжгло
Cheena
К истоку подключен коллектор того транзистора, а к стоку уже микруха, а затвор открывает транзистор справа, которым уже фиг пойми что управляет, дорожки ведут к базе другого транзистора и к выводу микросхемы памяти
Vga
у замененного сейчас какие напряжения на выводах?
Cheena
На эммитере питающее 11.4 В, там диод перед ним, на коллекторе 5 В, на базе 10.7 В
Vga
Похоже на стабилизатор 5В, да. Проверь усилок на пробитость
W1ruus
Наполнитель СО... Прочистка прежде всего...
Cheena
На плате рядом с ним уже есть стабилизатор l7805c, пробитость будет если он в КЗ или как?
Vga

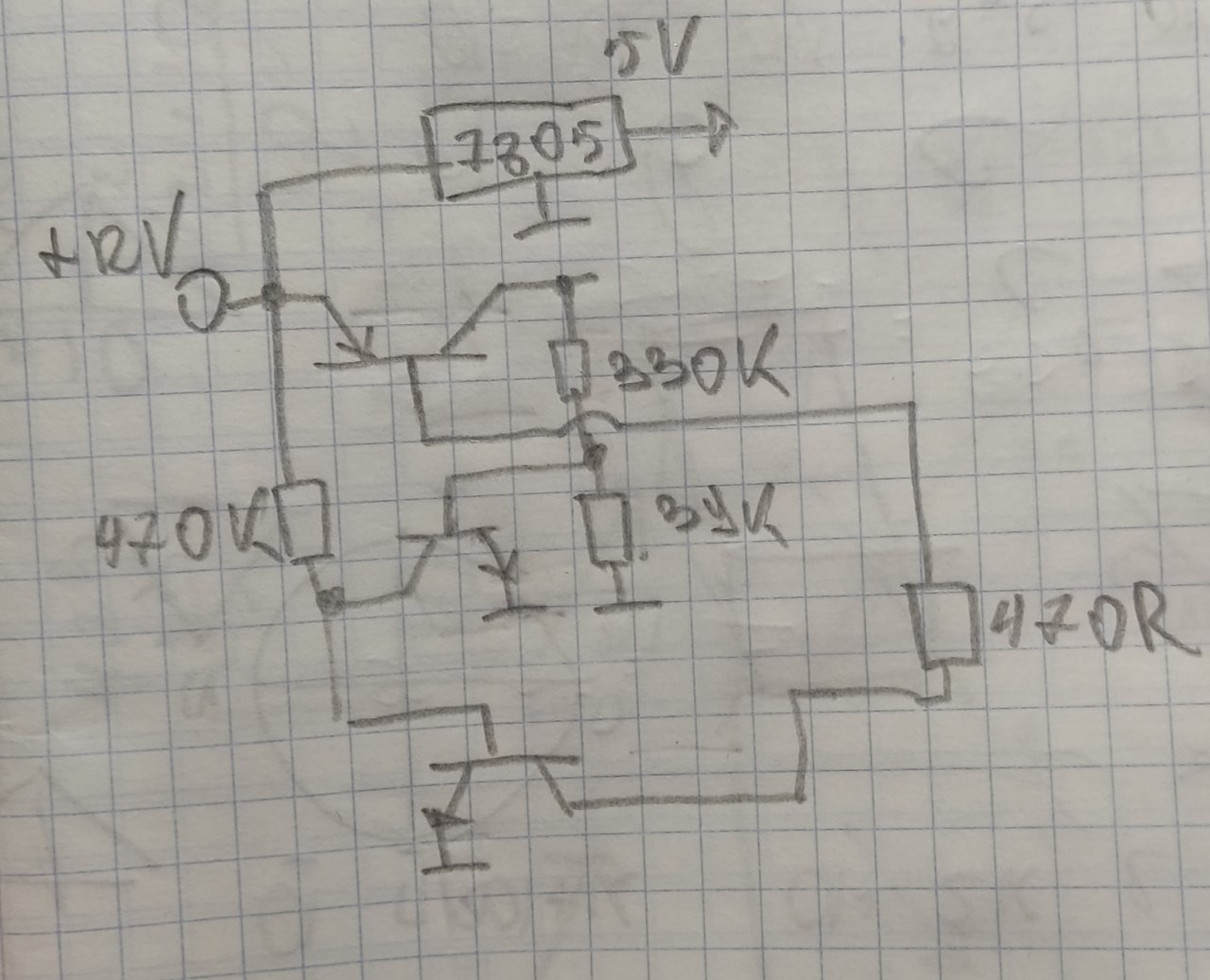

схему участка срисуй
