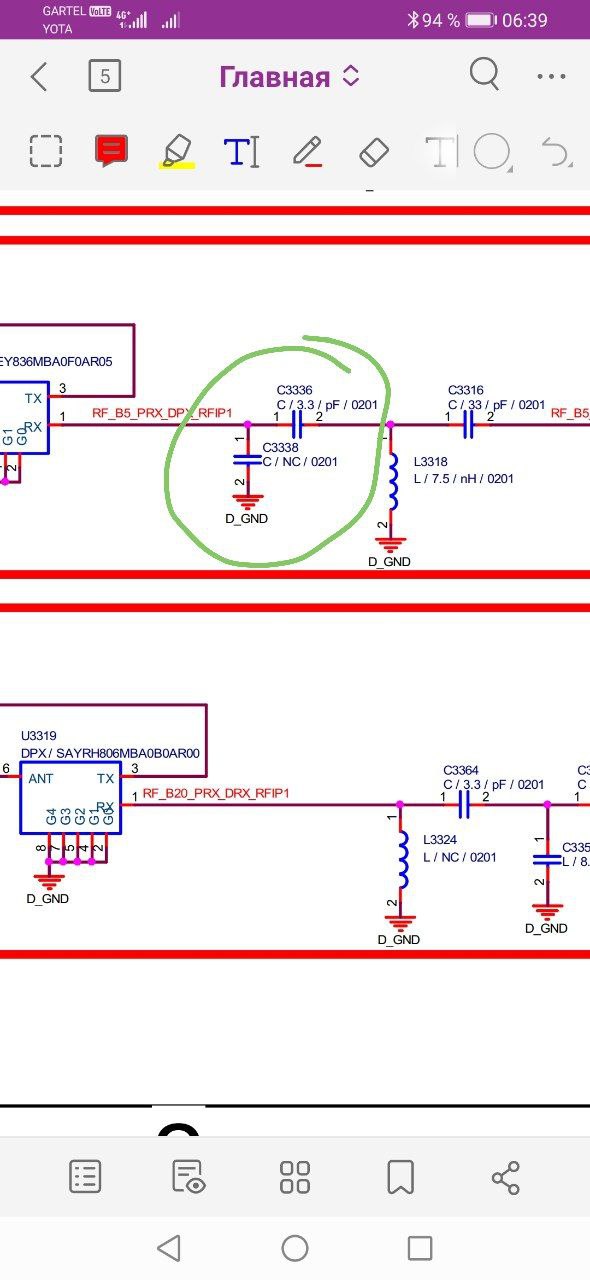

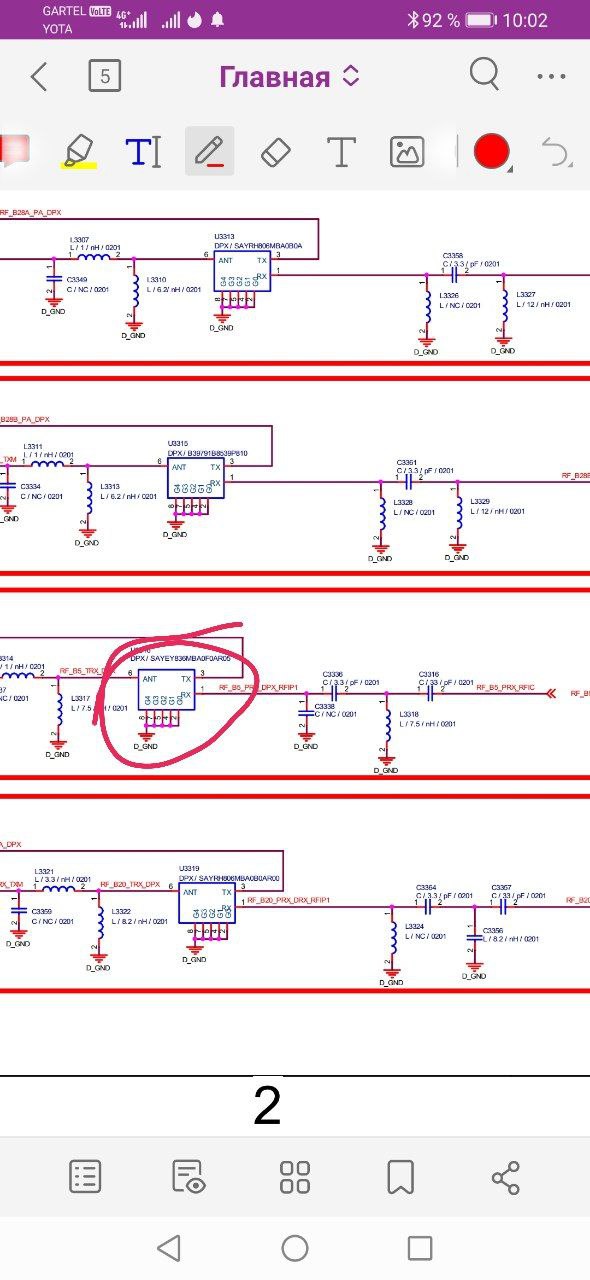

Парни привет , пришел аппарат , утопленник Redmi 9c Не включается , по линии vbat , кз . кз был по питанию RF усилителя мощности . убрал кондер, телефон стартанул но не было сети , после поднимал эту микруху и рядом которая стояла сеть появилась 2g . звонки стали проходить , но когда включаю 4g lte интернет эта микруха ( vc-7916-53) хотя по схеме стоит rf-5216 сильно нагревается . и интернет не работает именно 4g . куда копать ? Пните меня Вот эта часть схемы , кз было вот здесь в желтом кружочке И еще , кто знает что за параметр конденсатора "nc " not connected , при прозвонке 0,1 om
Комментарии: 14
Evgeniy
Если было короткое - видимо и микрухе этой алес.
Master
Имеете ввиду маленькой микруху или усилку ?
Evgeniy
Которая греется.
Master
Усилок , на микросхеме написано vc7916-53 , а по схеме идет rf5216 И еще Евгений . везде где nc написано , короткое ,
Evgeniy
Дык скорее всего из-за усилка и есть короткое То, что идет по схеме, для китайцев необязательно ))
Master
Вот эту часть отсоединяю которая идет на усилок В коротком именно кондер
Evgeniy
был. или есть?
Master
Кондер выпаял
Evgeniy
кз пропало, так?
Master
Да
Evgeniy
однако nc все на земле? )
Master
Но есть еще кондеры , с параметром nc
Master
Всем спасибо за помощь , замена усилка , трансмиттера , помогла, появился 4g . да и выяснил что действительно nc это подтягивание к земле . они должны быть практически в коротком. Проверить можно только осликом .
Evgeniy
Ну вот )
