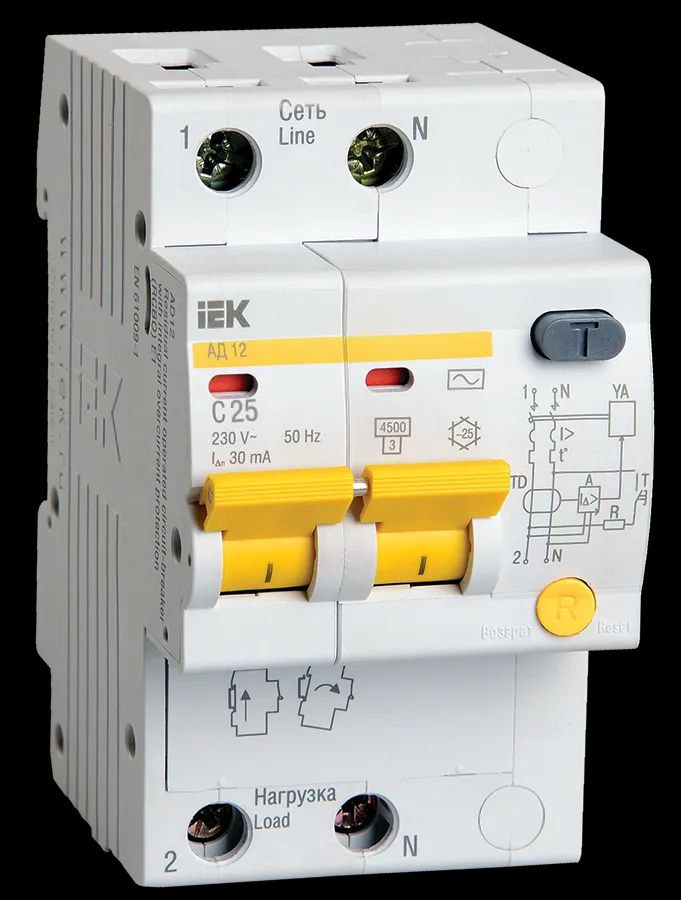

Сталкивался ли кто с ситуацией, когда при замере цепи Фаза+Нуль в линии где стоят такие дифавтоматы ток КЗ низкий вследствие сопротивления самого дифа, т.к. без него ток КЗ нормальный? А в линиях, где дифы другого исполнения(2х модульные) все нормально. Все дифы IEK. Нужно ли менять дифы в таком случае, поскольку ток КЗ с ними меньше номинал*10*1.1?
Комментарии: 19
Dimitry
Тепловой расцепитель отработает после 1.45 номинала,вроде бы..магнитный после порога в 5 номиналов...фиг знает.. можно добавить АВ на 20 или 16 перед авдт..я прав?
Oleg
Там c16 стоит. Картинка для понимания внешнего вида устройства.
Dimitry
И сколько ом КЗ? С перемычкой измеряли?
Oleg
Ток КЗ с шунтированием типа 190А, с вышеобозначенным дифавтоматом 120А, если заменить на IEK другой серии, то тоже около 190А. Похоже это внутреннее сопротивление схемы прибора.
Oleg
То есть вопрос в том, нужно ли сам прибор менять, если общий ток КЗ ниже того который получается по формуле для данного номинала, или если с шунтированием все ОК, то оставить так?
Dimitry
Разброс от 5 до 10 номиналов.. Имхо,терпимо
And
Товрищи, можно ли из одного автомата вывести два провода, медный и алюминмевый?. Они одного сечения.
Dimitry
Плохо это)
Vadim
Нет
And
Из за неравномерного прижатия клеммой или какие то хмимческие процессы между проводами будут? Или просто пуэ запрещает?
R1obn
Первое.
Sergey
Можно, Но через клемму. Такую или подобную
R1obn
Клемму.
Dmitrijko
Зануда)
Sergey
Именно Правильно делает
Dmitrijko
Та я разве ж спорю…
Sergey
Так я тоже не спорю
R1obn
Та я разве ж спорю...
Oleg
16*10*1.1 это гарантийная сработка за требуемое время
