Вопрос. Контроллер управляет открытием и закрытием пневматических клапанов с помощью пневмораспределителей и промежуточных реле, запуском двигателей через пускатели и промежуточным реле, раном частотников, впрос такой, DO контроллера пойдет и релейного типа ? или тразнисторный ключ ? быстродействие мне не важно от выхода.
Комментарии: 87
Anton
любой.
Dmitriy
Релейный дешевле
Dmitriy
Спасибо
Alexey
Нормальные пневмо типа VTSA фестовских особо не отличаются по характеру нагрузки от катушек интерфейсных реле. Можно спокойно модулями транзисторными управлять
Dmitriy
Фесто дороговато )
Sergey
Вам нужно проверить номинальный ток нагрузки. и по номинальному току определить может ли контроллер управлять напрямую нагрузкой
Dmitriy
Я контроллером замыкаю реле на контактах которого катушка пневмораспределителя
Aero
Тогда в чем вопрос
Dmitriy
Вопрос. Контроллер управляет открытием и закрытием пневматических клапанов с помощью пневмораспределителей и промежуточных реле, запуском двигателей через пускатели и промежуточным реле, раном частотников, впрос такой, DO контроллера пойдет и релейного типа ? или тразнисторный ключ ? быстродействие мне не важно от выхода.
Dyakonenkora
Тип выхода определяется частотой переключения
Aero

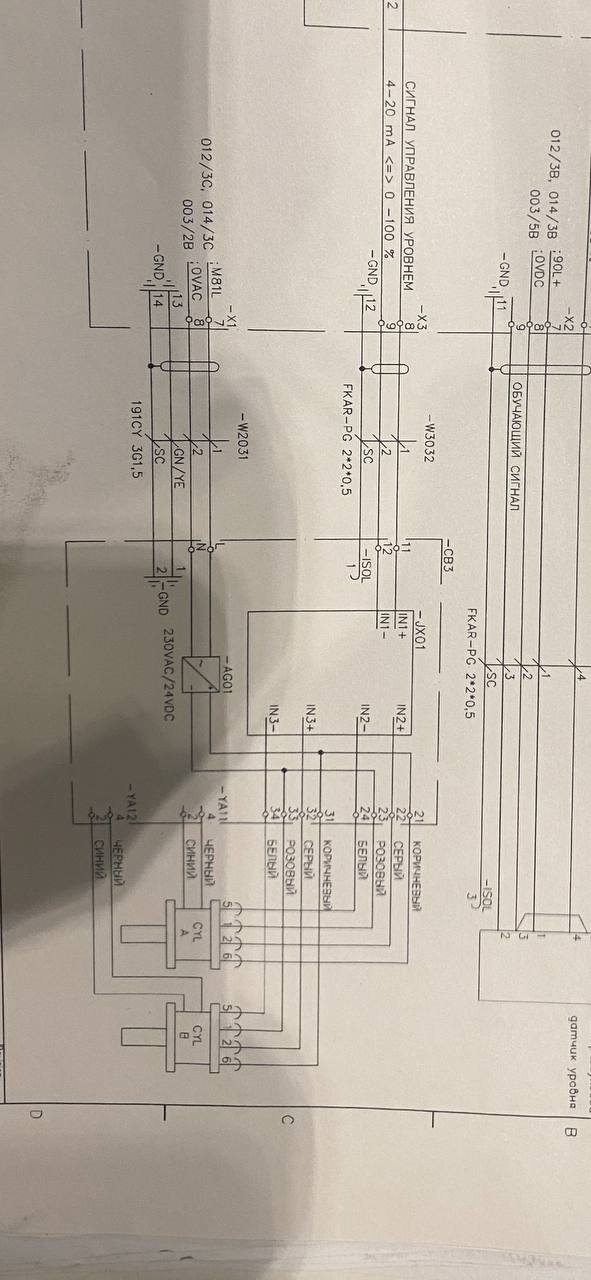

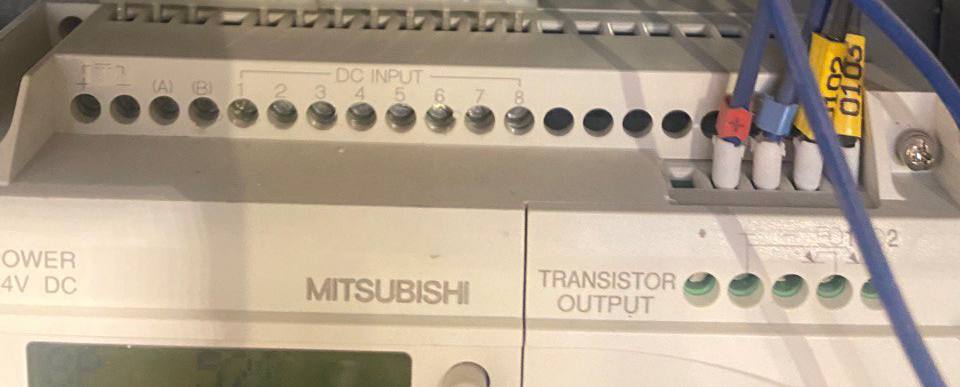

Лучше транзисторные выходы использовать. При изменении уровня происходить быстрое регулирование положения цилиндра, иногда 3-5 раз за секунду, в данном примере используется плк митсу с транзисторными выходами.
Dmitriy
спасибо, я понимаю спасибо спасибо
Robert
Например,Транзисторные выходы используются для шаговых двигателей
Kirill
Если хватает бюджета всегда лучше выхода использовать транзисторные а. Дальше развязывайте реле никаких проблем, у вас в итоге точно не будет. Мало ли какое оборудование залипнет или будет коротыш и тогда реле в контроллере прилипнет?
Sych
Тут еще вопрос в частоте срабатывания. Если выходы будут зуммерить, то явно, фигня выйдет.
Denis
Да уж, заменить реле проще, чем модуль в/в... Я тоже стал транзисторные предпочитать
Dmitriy
Я всегда во всех сборках ставлю такие вот релюхи И без разницы какой выход на контроллере
Denis
Я тоже
Dmitriy
Проблем вообще нет
Denis
И всё же залипание реле вполне вероятно. С транзисторным выходом проблем меньше
Dmitriy
Но спасали они меня Ну это да … но не везде они есть
Robert
Это при очень частом срабатывании.
Denis
И это очень печально Ну как частом, период ШИМ 10 секунд, работа в 2 смены, год где-то и начиналось
Robert
Ну при ШИМ конечно, это же довольно часто. Наработку на отказ надо проверять...
Anonim
У лого8 хорошие выхода ПНП. Защита от КЗ и перегрузки. Но в моем случае, на контакторе гаситель индукции родной, был не до рассчитан( ), и выход сгорел. Пробой из за перенапряжения.(Мерил осликом индукцию при разрыве цепи ) Поставил и диоды и реле твердотельные, миниатюрные. Транзисторы примерно до 60в держат, из датиша
Dmitriy
Спасибо
Kirill
Но не забывайте, если вы используете не специализированные интерфейсные реле, у которых защитный диод встроен, то всегда надо добавлять или модуль с диодом в штатное место розетки реле или хотя бы диод вешать. Ибо при коммутации 24 вольтовой реле обратное напряжение при отключении достигает 400 вольт!!!!
Dmitriy
Спасибо за разъяснения
Denis
Компас электрик?
Dmitriy
Да Экспресс версия
Denis
Заметно)
Sych
А на соленоиде гидрораспреда сколько?
Konstantin
Сравни индуктивности, чем больше, тем выброс выше
Kirill
Именно Ну я на соленоиде как раз 371 вольт получал гидрораспреда. Это прям ослом мерил
Maksim
А если нет штатного места, куда физически диод ставите? Пример: управление катушкой пневмо распределителя нагрузка 3.5 Вт. Выход транзистора держит 0.5А
Anonim
На контакты катушки реле сверху прикрутить
Maksim
Прям сюда засунуть ?

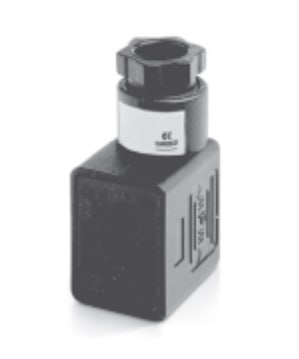

Artem

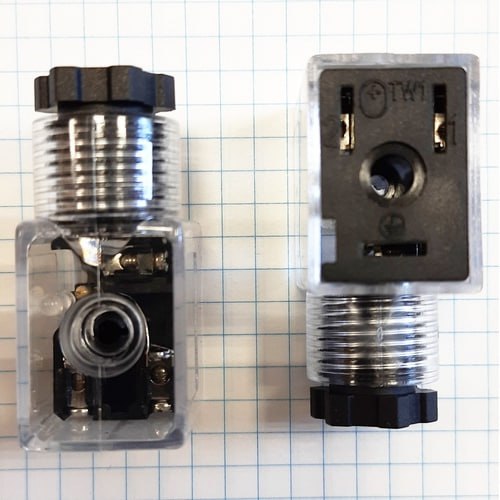

вот с варистором и светодиодом варик, так что да
Maksim
Подскажите артикул пожалуйста
Artem
Разъём GIB3RV90T61R со световой индикацией и варистором, 110-220V AC/DC Разъём GIB3RV90T21R со световой индикацией и варистором, 12-24V AC/DC
Anonim
Я вам могу в пн. Написать от Камоццы, надо?
Vyacheslav
Как раз пишу сейчас статью, разрывающую особенности программирования устройств СПК107, ПЛК200, ПЛК210 ОВЕН и заодно сколько и куда возможно подключить. Субъективное мнение основанное на моем опыте
Sergei
Скиньте почитать?
Vyacheslav
Побудете моим редактором/корректором?
Sergei
Ну, если смогу.
Maksim
У камоции такие только с проводом. Уже посмотрел. Спасибо :)
Kirill

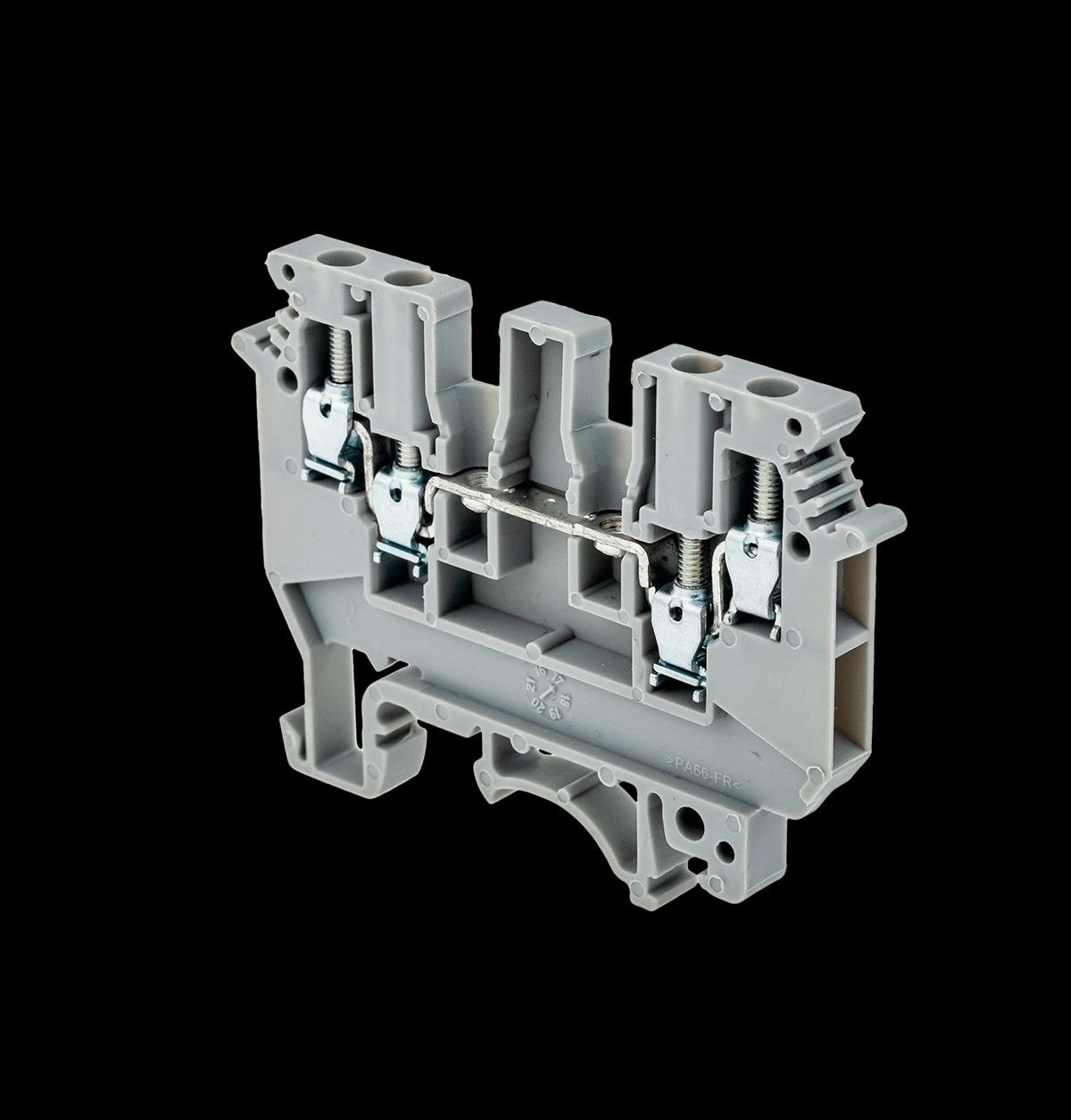

Катушкой распределителя сразу с транзисторного выхода я бы не рискнул. Я на клеммник устанавливаю тех или четырехвыврдные клеммы с внутренней перемычкой и как раз получаю место для установки диода. Ну хреновый варик. Обслуга потом разбила поменяла и капец.
Maksim
Сверху вместе с проводом втыкает в клеммы ? Почему ?
Kirill

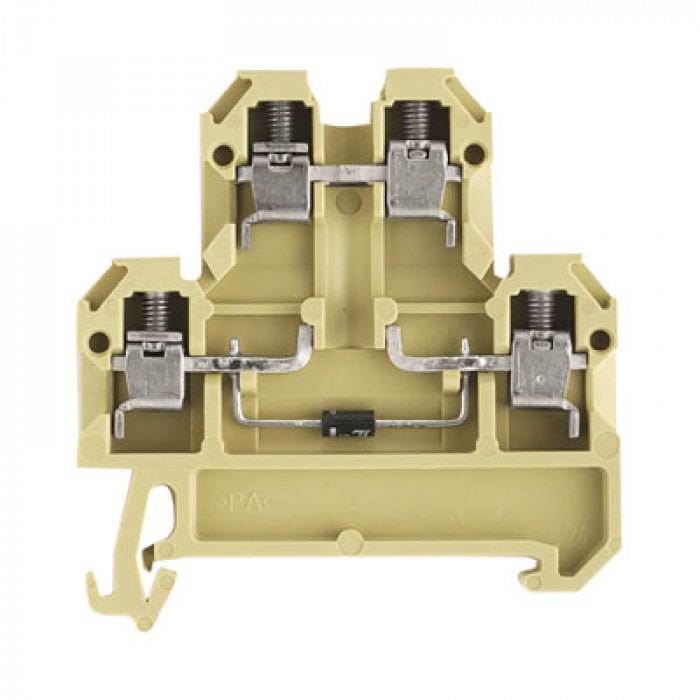

Вот такие Потому что я знаю орков из обслуги. Нет. Вот фото.
Maksim

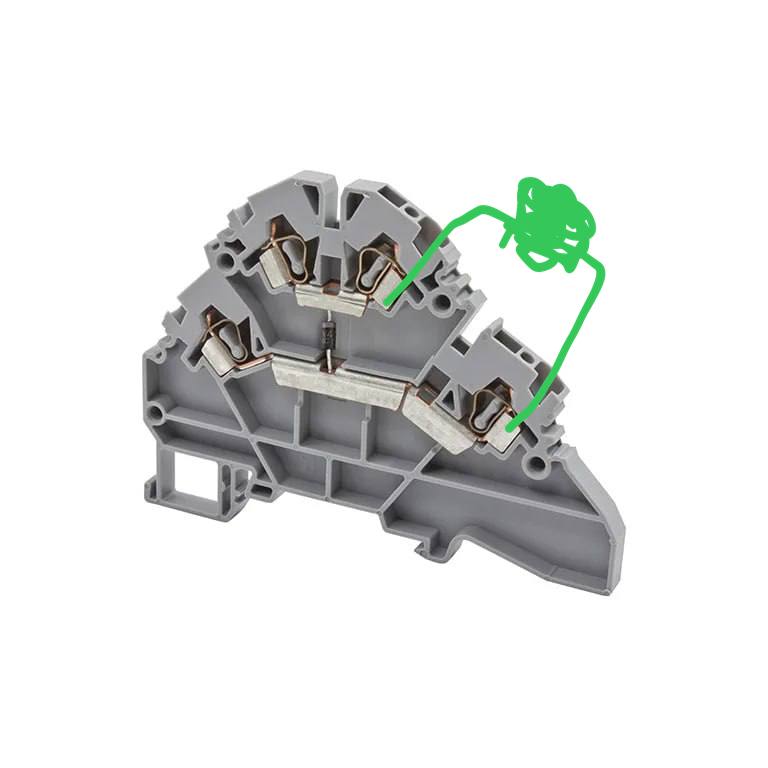

Один вывод под провод второй под диод ? предыдущее фото не очень. вот принцип который я закладываю
Aleksandr
А я вот так снаружи его устанавливаю, чтобы визуально было видно!))
Kirill
Культура сборки. Такие клемы в наличии не найти, а если что с ними случится, то еще и искать негде. А в моем случае эти клеммы доступны, как и диоды.
Sych
+++++++ Обслуга даже не знает "нахуя эта пипка тас стоит"?
Anonim
На него я бы в шкафу поставил на клеммы, а то вдруг плюс минус перепутают и диод наоборот сработает
Maksim

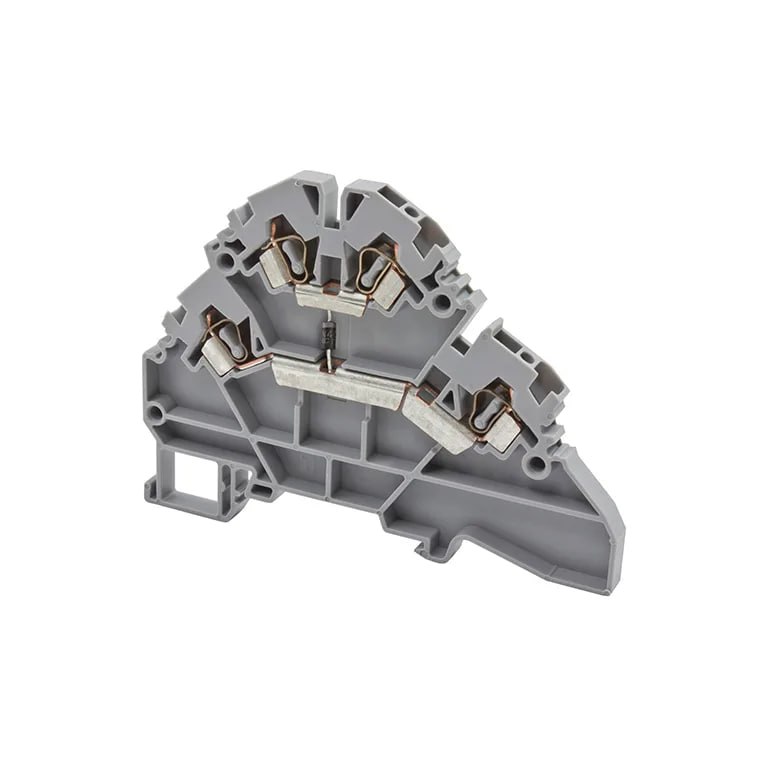

Есть вот такие клеммы, кто-нибудь их применял или подобные для этой задачи ?
Tut
АВВ вещь незаменимая
Shakespear
И такие и пружинные Или интересуют именно с диодом?
Maxim
Поставили реле с диодами в шкаф, а сборщик возьми да перепутай + и -. 10 реле сгорели.
Anonim
Я не верю что реле сгорели из за диода
Maxim
Как получилось - диод насквозь пробился, вместо реле коротыш. А никаких защитных устройств нет, БП мощный. Диод раскалился, а он вплотную к обмотке, и обмотка коричневая вся; может быть и изоляция прогорела и КЗ межвитковое.
Anonim
Если в буквальном смысле сгорели, то верю
Maksim
У БП не было защиты от КЗ и он не ушел в защиту ?
Maxim
Защита наверняка есть, но он мощный, чуть ли не 20А
Shakespear
Я даже больше сказать могу, иногда автоматы от кз не защищают, не то что бп)
Sych
КЗ КЗ рознь. Токи КЗ как бы тоже считать надо.
Shakespear
В шкафу вряд ли наберётся больше полкилометра кабеля до релюшки
Sych
Так токи КЗ мы таки считаем исходя из возможностей источника питания. Но вообще. Да.)))
Shakespear
Источник питания - ибп на 11 кВт)
Maksim
Ну да, при не правильном подключении, сигнал с транзистора через диод идет на -24, а ток ограничивается max током транзистора это около 0,5А, это нормальная работа для БП. Диод если слабый выгорает, а если у плк нет ограничения по току на выходе и защиты от КЗ транзистора, то и выход ПЛК сгорит.
Red
Там видимо релейный выход на ПЛК. Но спалить реле, расплавив диод, это да. Что за реле такое? Буду их ставить вредным клиентам.
Alexey
Для индуктивных нагрузок есть специальные релейные модули с встроенными TVS диодами и RC цепочкой https://modbus.pro/katalog/item/ct_2738_modul_diskretnogo_vyvoda_8do_rele_tvs_rc/ Если заинтересует можно разобрать посмотреть типы элементов и номиналы
Red
Что за реле?
Anonim
На 12
Anton
А плюс и минус были от 24В?;)
Maxim
Klemsan, похожие на Finder, 4-группные Нет, всё было на 24
Red
Ааа ну да.))
Anonim
А почему бы в чате разрабов не спросить? В разъеме катушки, заказываю сразу встроенный. Да ещё с индикацией. Или сам ставлю Да
Andrey
А чо, в контроллерах диода нету?
Denis
Поэтому транзисторный выход лично для меня стал предпрчтительным
Anton
который гасящий - нету :)
