Может кто рассказать про трезфазные узо с контролем через землю? Желательно, конечно, со схемой. Тоже не могу найти инфу. Понятное дело, что если земли нет и схема TN-C, то ток никуда не уходит и возникает опасность поражения эл током. Но, т.к. я не нашел необходимую инфу, возможно как-то можно узо именно подключить через землю. Вообще задача следующая: Разобрать трехфазные узо, которые бывают с контролем через нейтраль или через землю
Комментарии: 29
Oleg
https://dzen.ru/a/ZC8RN0csNmT1wOJz
Evgeniy
Про землю ничего не увидел, кроме того, что утечка на землю происходит и поэтому срабатывает узо. Вероятно, что я ищу инфу, которую сам придумал и которой нет?) Или мне неправильно сформулировали задачу. С контролем через землю или нейтраль
Alexander
Сумма токов должна быть равна 0
Evgeniy
Видимо неправильно понял запрос, т.к. это все, в принципе, изучил я думал, там есть какая-то прям схема по подключению через землю перелопатил все)
Sych
В сетях среднего и высокого напряжения с изолированной нейтралью вообще нет такой защиты. Есть лишь сигнализация об ОЗЗ. Стремиться к нему. Нулю она никогда не будет.
Anonim
Надо уходить от изолированной нейтрали
Robert
А в метро как? Как раз ее и используют...
Anonim
По 5-ой гармонике определять ОЗЗ
Sych
Ну. Данные сети им4бт свои плюсы тоже. Нет КЗ однофазных, например.
Anonim
А при резистивно заземленной ток КЗ только для определения КЗ Да, самый плюс что не отключается.
Sych
Так как бы при изолированной нейтралью тоже определяется, ч о ечть ОЗЗ. Или я не прав. Ну это тоже. Скорее главный таки да.
Anonim
Там по напряжению на секции, чтобы найти где ОЗЗ отключают по очереди
Sych
Это про поиск. Поиск, тот еще гемор. Так говорят. Сам не участвовал, не состоял.)))
Anonim
Сидишь дома, на 10 секунд пропадает напряжение. Сразу думаешь что ОЗЗ ищут
Sych
А, может, КЗ и АПВ сработала?
Vlad

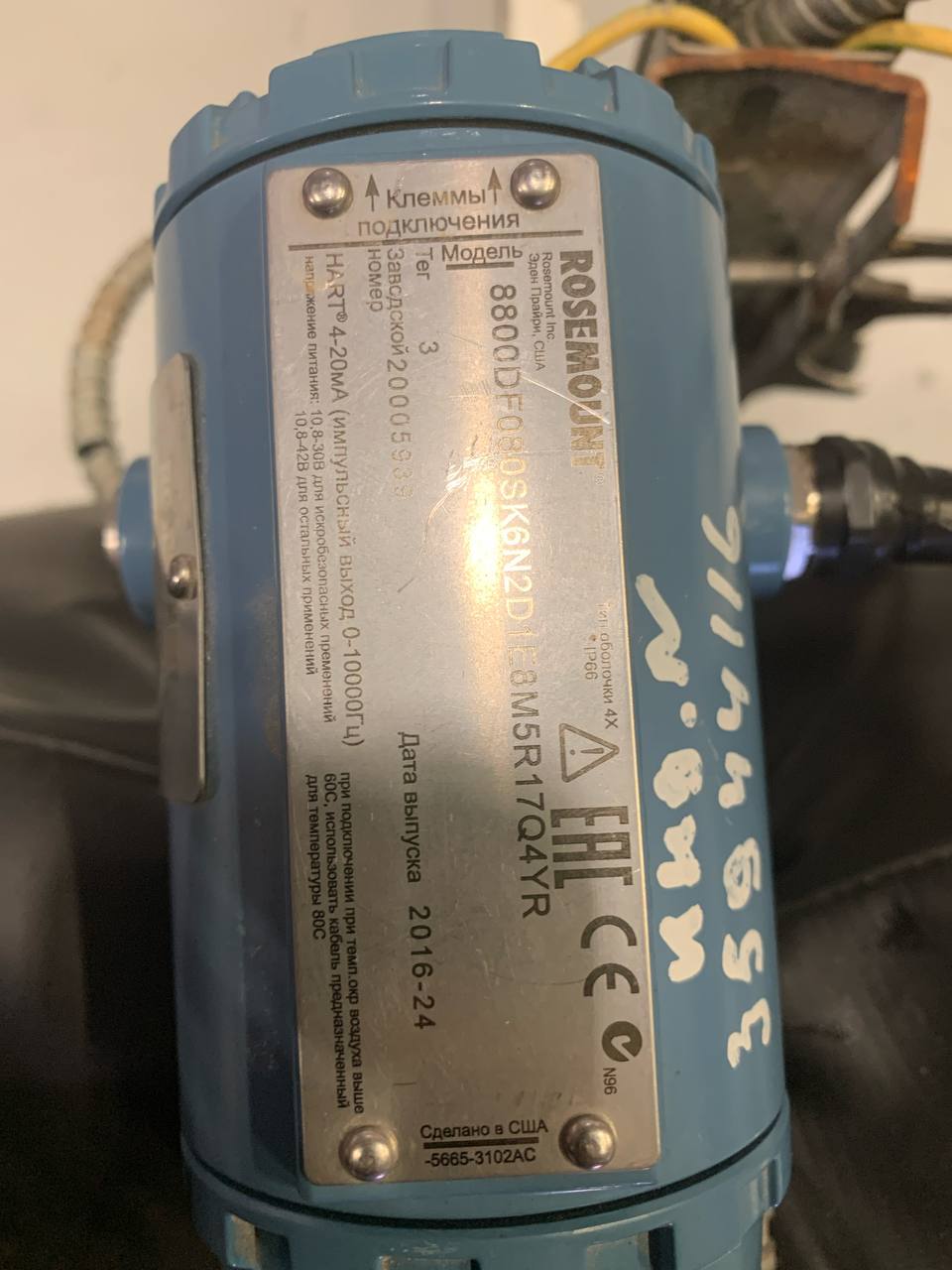

Коллеги добрый вечер кто знает как его до заводских настроек , кто-то ковырялся везде подряд и теперь расхода нет и восстановить не получается, судя по трендам нормально работал. Произвели базовую настройку не помогло
Sych
Хотя. Сколько там задержка для АПВ?
Robert
А почему не храните резервную копию конфигурации на Hart коммуникаторе...
Vlad
Потому что их и не было
Robert
Ультразвуковой?
Andrey

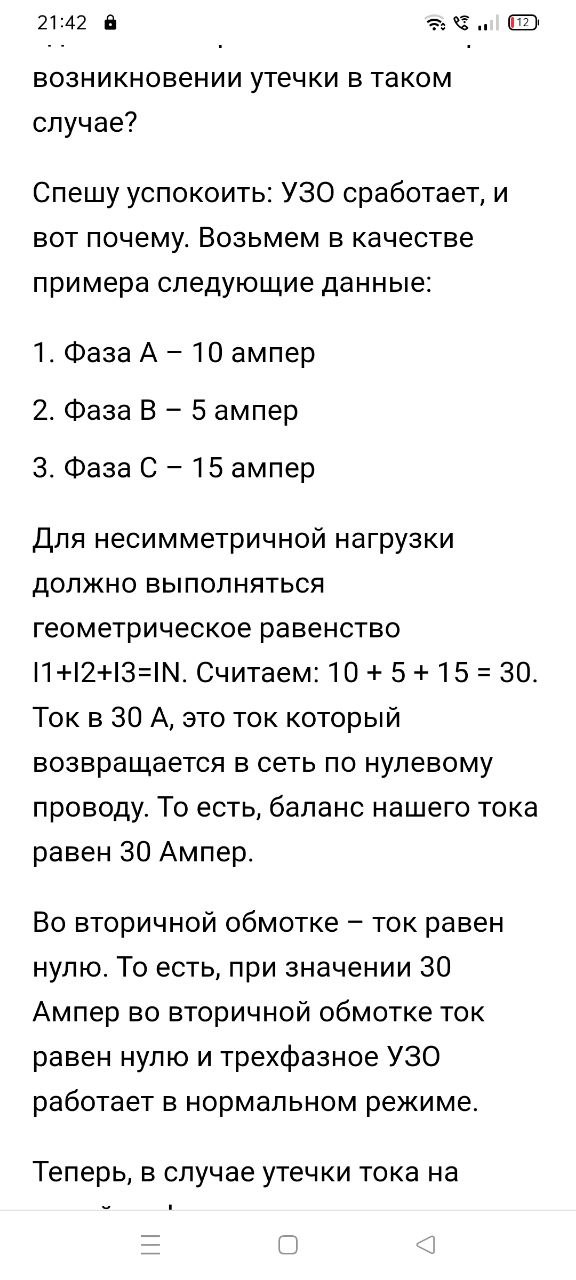

Бзден это жопная жопа, там лучше информацию не брать. Вот пример из этой статьи.
Sych
Йобушки-воробушки
Oleg
ну честно не читал , это первая ссылка из яндекса
Z-vladimir
При трехфазной нагрузке (треугольник) на узо подключается только три фазы, а защитный проводник к потребителю в обход узо. При фазных нагрузках или треугольник, без нейтрали никак. TN-C нужно приводить в TN-C-S иначе УЗО сработает только при утечке только на естественный заземлитель.
Ensem
Отличная статья про УЗО
Evgeniy
Спасибо большое. Почитаю
Evgeniy
А если не секрет, откуда подобный документ? Может там есть еще полезные доки почитать
Ensem
там где взял больше нету
Evgeniy
Принял
