Помогите расшифровать обозначения, куда питание куда датчики( пульт охранной сигнализации) 6128L, нашел инструкцию, но там совсем другие надписи, и другой внешний вид платы
Помогите расшифровать обозначения, куда питание куда датчики( пульт охранной сигнализации) 6128L, нашел инструкцию, но там совсем другие надписи, и другой внешний вид платы
Комментарии: 15
Gobby

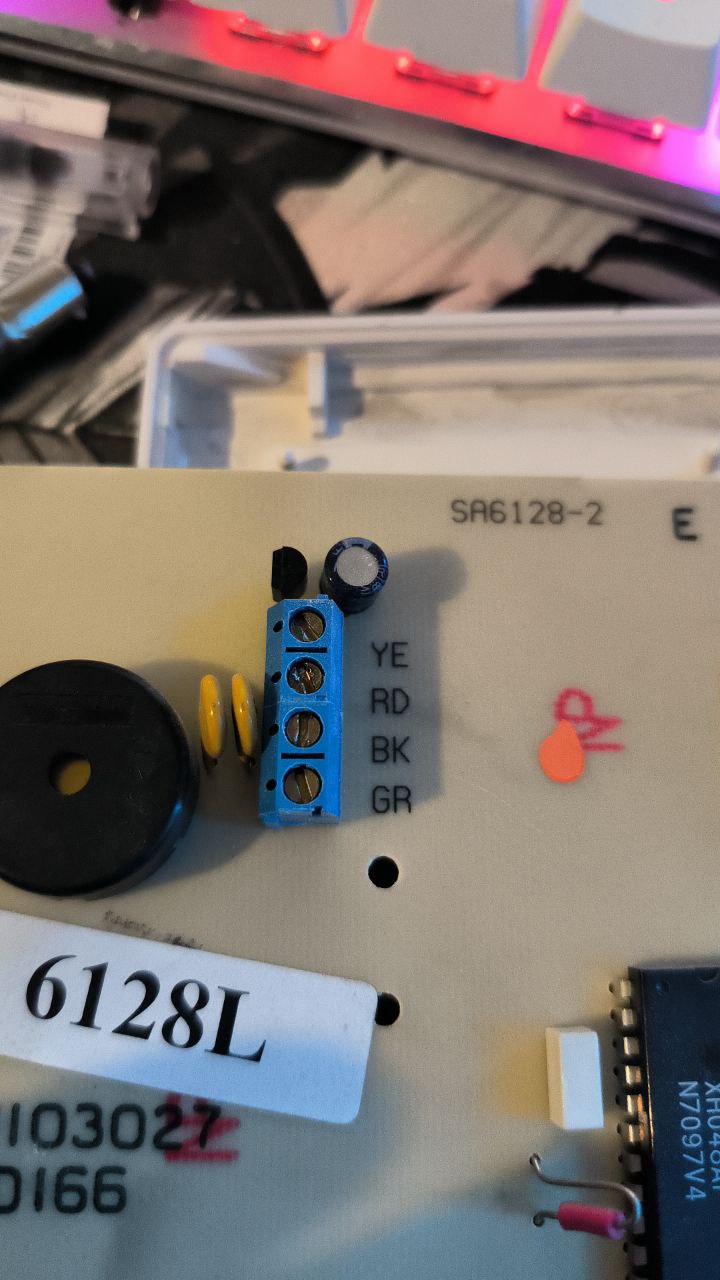

Yellow Red Black Green
Dmitriy
Теперь бы понять на каком цвете что стоит По логике Ред это плюс а блек это минус, но хер его знает, какая логика была у производителя
Gobby

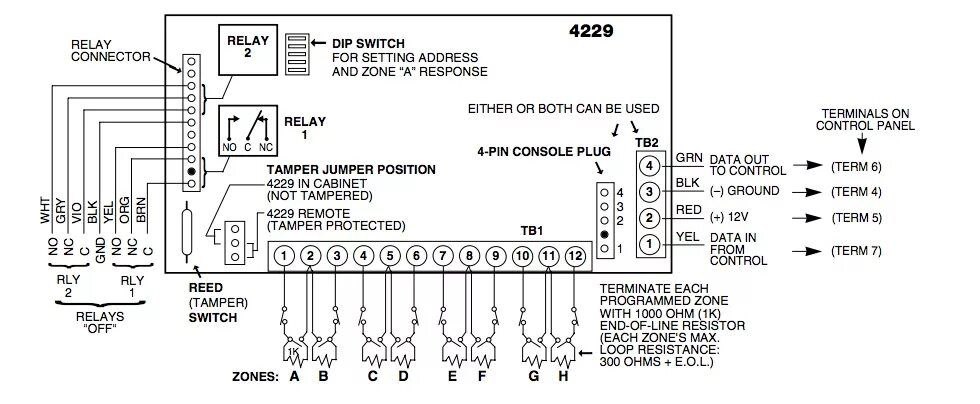

Не похожа?
Dmitriy
Плата совсем нета, но тут как я вижу так же по цветам, и логика нормальная, надеюсь не спалю плату
Dmitriy

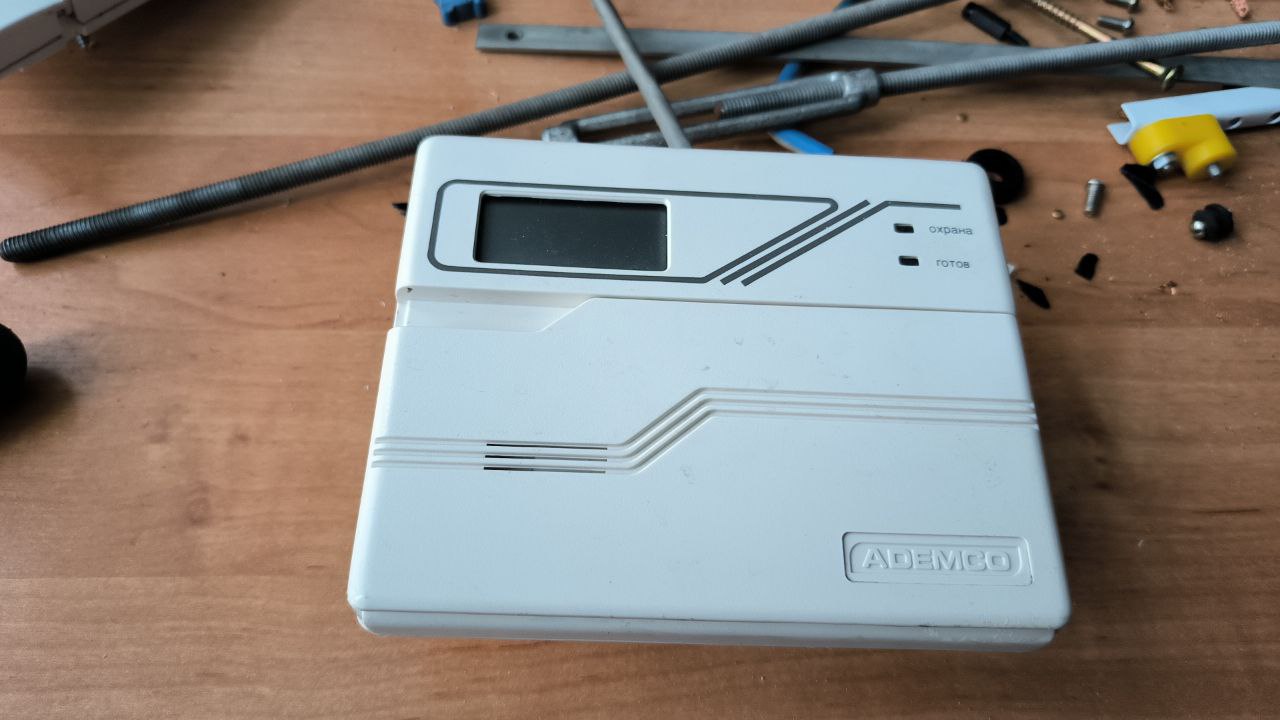

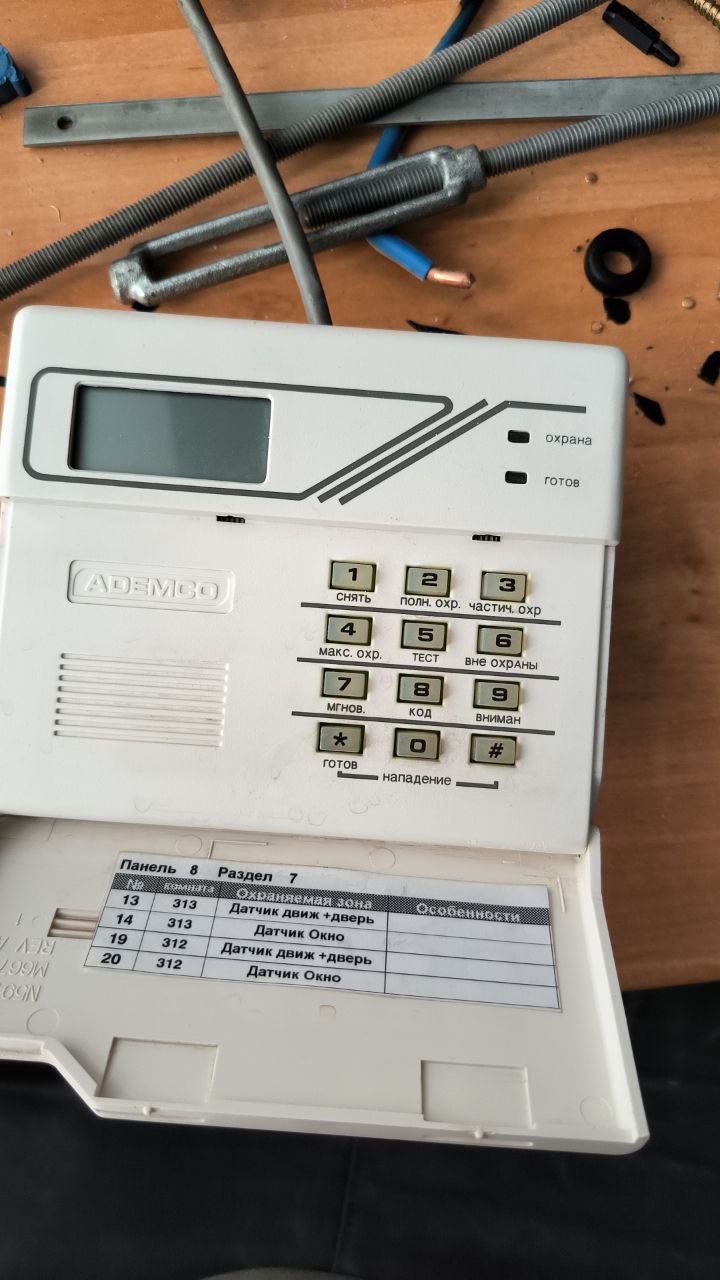

Да Я же тут и написал, что пульт охраны
Nikita
У тебя плата на руках, смотри где земля и питание
Dmitriy
Тут Суть в том что эти клемы могут быть под датчики, а по ним же и питание может приходить, ли т же отдельно питание, клемы всего 4шт, соответственно 2 на питание и 2 на датчики либо же 4, на датчики и через 2 приходит доп питание, суть в том что с датчика движения только 4 Провода приходит, завтра буду смотреть уже копать мультиметром плату, а так, хер его знает как оно работает, на плате написано вообще 1991г
Nikita
Ну дык смотри по плате, ее у меня нет
Dmitriy
Так,смотри, диоды с прихода обычно же на питание + ставят?
Nikita
Начнем с того что диоды не ходят Или ты про другой приход?
Dmitriy

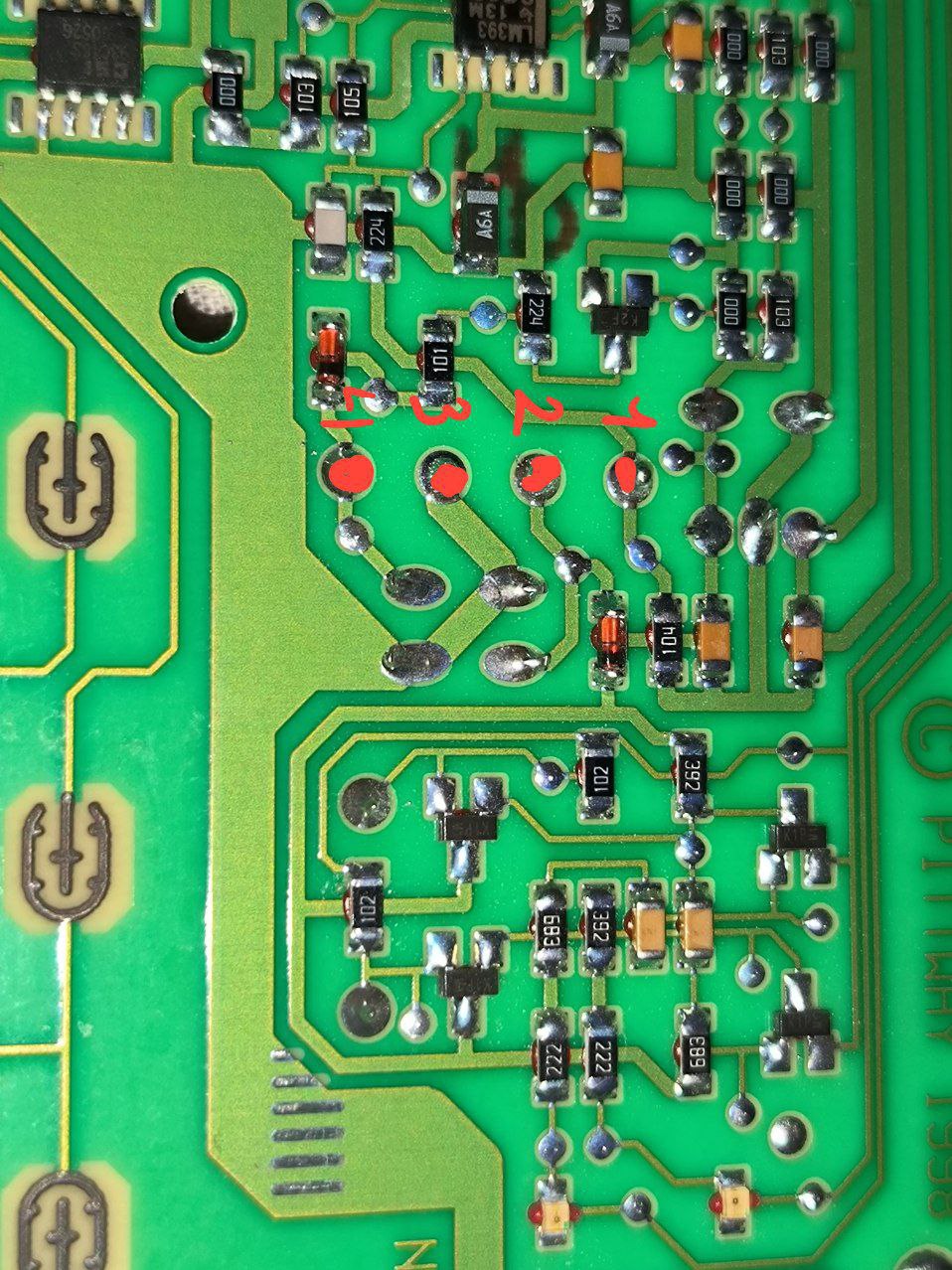

Это у меня щас приход , а так я имею ввиду с клеммы когда 12в приходит, после клеммы диод же ставят? Как я понимаю контакт 3 это земля, а вот контакт 2 это +, т.к стоит диод сразу в цепи
Pc40
А где там диод на 2 контакте? А, все , нашёл
Dmitriy
Видимо я туплю А, ок
Pc40
Подожди
Dmitriy
Да я с работы вернулся, встать с кровати не могу, уже ничего не соображаю, могу путать
