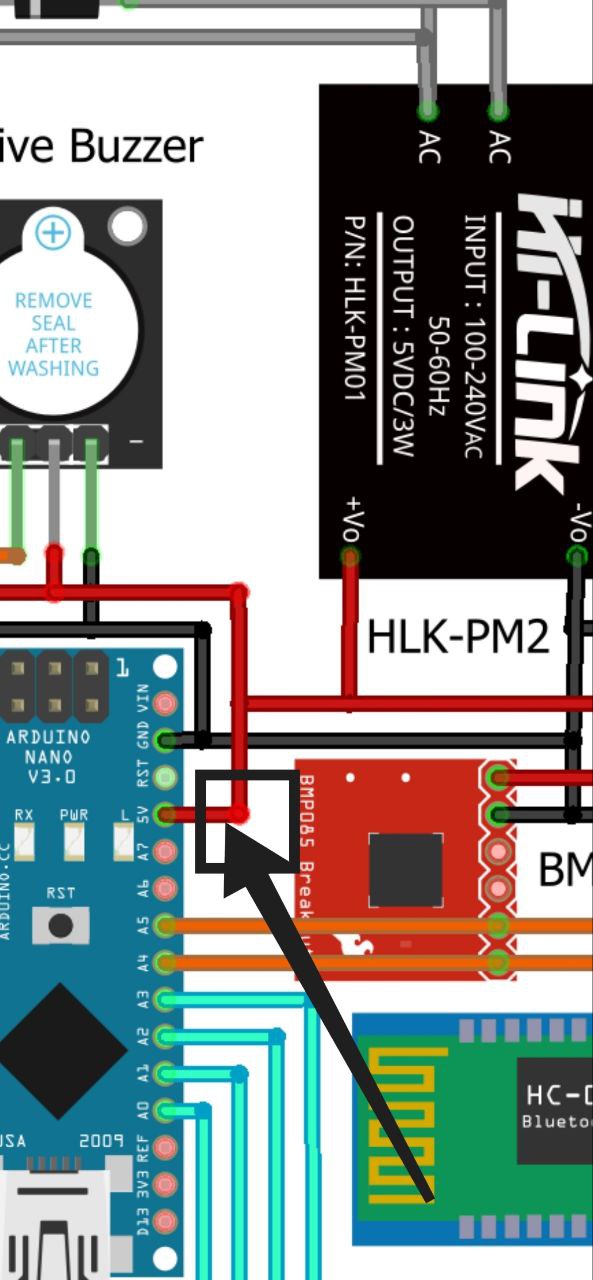

Я правильно понял. Разрезать дорожку, и запитать через резистор 10ом, и BAV99 подключить по схеме, один конец на 5 вольт, другой на массу?
Я правильно понял. Разрезать дорожку, и запитать через резистор 10ом, и BAV99 подключить по схеме, один конец на 5 вольт, другой на массу?
Комментарии: 23
Agddip
не дорожку а провод
Anonim

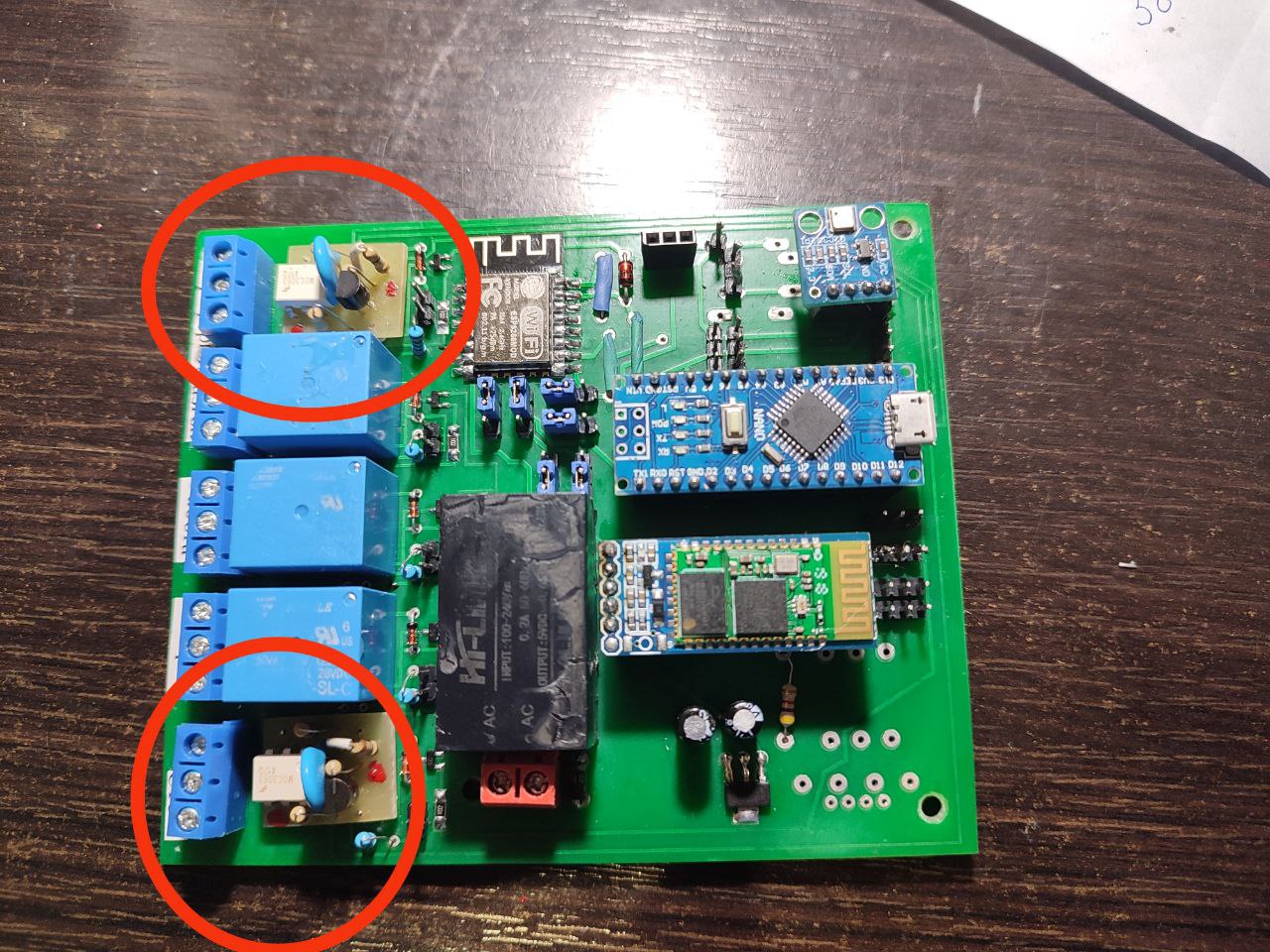

У меня она праяна в плату.
Agddip
ну припаяна и что ? разрезай провод
Denis
Ты зря тут устроил фазу торга, в надежде, что борьба со следствием решит твои проблемы, переходи сразу к принятию, и к тому, что придется раскурить MOC3063
Karboflex
ну в принципе я согласен тут надо в первую очередь источник помех гасить, + залипшее реле по воде когданибудь да аукнется
Denis
Либо меняй клапана на питающиеся от постоянного тока, у них проще помехи усмирить
Anonim
Понятно. Значит буду ставить MOC3063
Karboflex
тут бы ещё понять откуда помехи пролетают чтобы мк не зависал от перфоратора к примеру ну такто можно сделать искрогасящую цепочку из конденсатора и резистора ещё , но это надо индуктивность клапана узнать и посчитать а если пальцем в небо тыкать можно и хуже сделать
Denis
есть ощущение, слыша вопросы про 10R, что тут надо менять клапана на DC
Karboflex
да челу надо было лотерейку брать) воткнул диод в 220 ничо не бахнуло)
Denis
а мог бы подключить между выводами соленоида, как я советовал!
Anonim
Я наверное не понял. Как надо было подключить?
Denis
никак не надо, для 220В клапанов это не подходит
Anonim
Подскажите пожалуйста, в схеме подключения используется симистор, какой симистор лучше поставить так что бы не лепить ещё радиатор, а то место в корпусе совсем ограничено. Где-то в характеристиках попадалось, мощность клапана 6W.
Andy
BTA16-600 радиатор ненада. Если к индуктивной нагрузке не забудь снайберную цепь прикрутить.
Anonim
Спасибо. А это что за зверь такой, снайберная цепь?
Andy

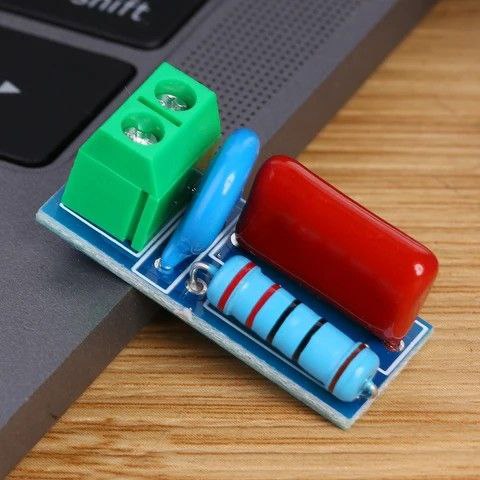

Таблетка такая, гасит всплески высокого напряжения. Правильней - снабберная цепь
Andy
Эта.
Vga
так в ней снаббер присутствует
Andy
Бля, он не поможет от диваса с высокой индкутивностью, я сразу написал. Мотора шурика например.
Vga
а говоришь "безопасная" и "всемирно известная"
Karboflex
так лучше до утра отложить) ты щас хочешь резать провод питания)) не надо так)
Denis

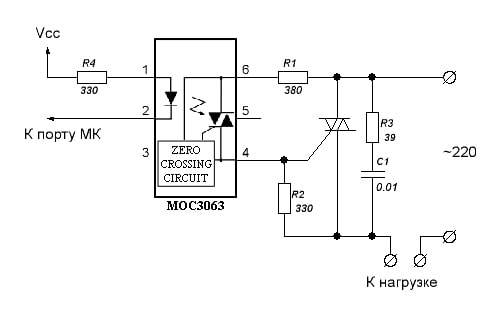

ты щас добьешься, что у тебя мк будет зависать не в 50% случаев, а в 2%, и что толку? к тому же реле подгорят всё равно, и будут твои клапаны навечно открыты или закрыты пиши в гугл "MOC3063 Arduino", и спаси свой дом от затопления
