Комментарии: 10

1. Maksim

   • 04.04 2024 07:56:02

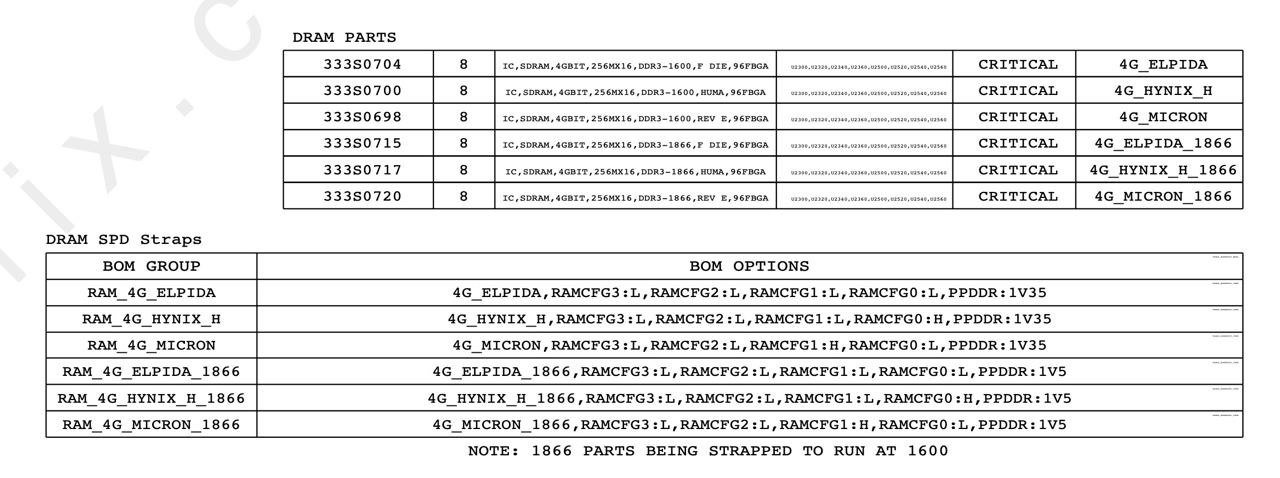

   В схеме есть все варианты страпов памяти на платформу.



   • Vulpes

     • 04.04 2024 07:56:26

     Мы с напарником как то воткнули LVDS матрицу к буку с 40 пин eDP, после этого пришлось поколдовать с питаловом, хаб жив остался.

   • Leshuq

     • 04.04 2024 07:59:39

     Чё то какая то тухлая конфигурация. Весь конфиг по 4Г?

     • Maksim

       • 04.04 2024 08:13:56

       Страпы в эпловских схемах не всегда аккуратны, мягко выражаясь.

   • Volfthegray

     • 04.04 2024 08:27:54

     К меня на руках 8гб мать, 16 чипов по 2гбит, такого в схеме нет

     • Maksim

       • 04.04 2024 08:41:34

       Надо искать доску с 16Gb и смотреть там конфигурацию страпов. Ну или перебором. Там вроде не так много вариантов с RAMCFG остается.

       • Eldar

         • 04.04 2024 10:35:04

         Перебором муторно. Недавно апгрейдил 1466 до 16гб. Оказалось проще считать биос, найти в нем все конфиги памяти, нарезал их на спд дампы 16шт, скормил по одному китайской софтине от программатора оперативки, и среди них нашел которые на нужный объём их всего 2 оказалось из 16 возможных вариантов. Ради интереса посмотрел другие дампы с интернета и они все отличались по конфигам памяти.

         • Maksim

           • 04.04 2024 10:37:33

           Подобрали страпы по индексам SPI блоков или размножили нужную конфигурацию, на все страпы?

           • Eldar

             • 04.04 2024 10:46:13

             Из 16 конфигов подходящий оказался 10 или 11 уже не помню . И выставил страпы в соответсвии с позицией в биос. Биос не редактировал, но как вариант можно и редактировать. Мне показалось двигать на угад 8 резисторов сложней чем найти нужный конфиг в биос.

             • Maksim

               • 04.04 2024 10:46:15

               О! Можно вас тогда попросить дополнить информацию в этой таблице со страпами, которые получились для 16Gb? https://logi.wiki/index.php/820-00165_RAMCFG_straps_right_configurations
