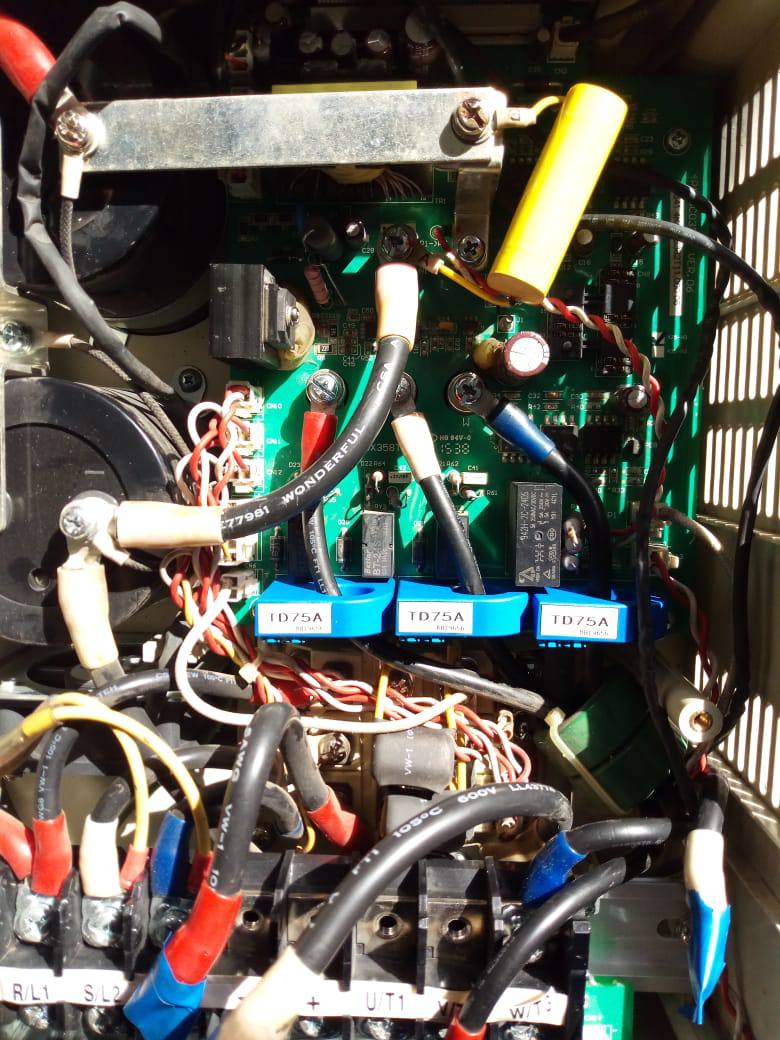

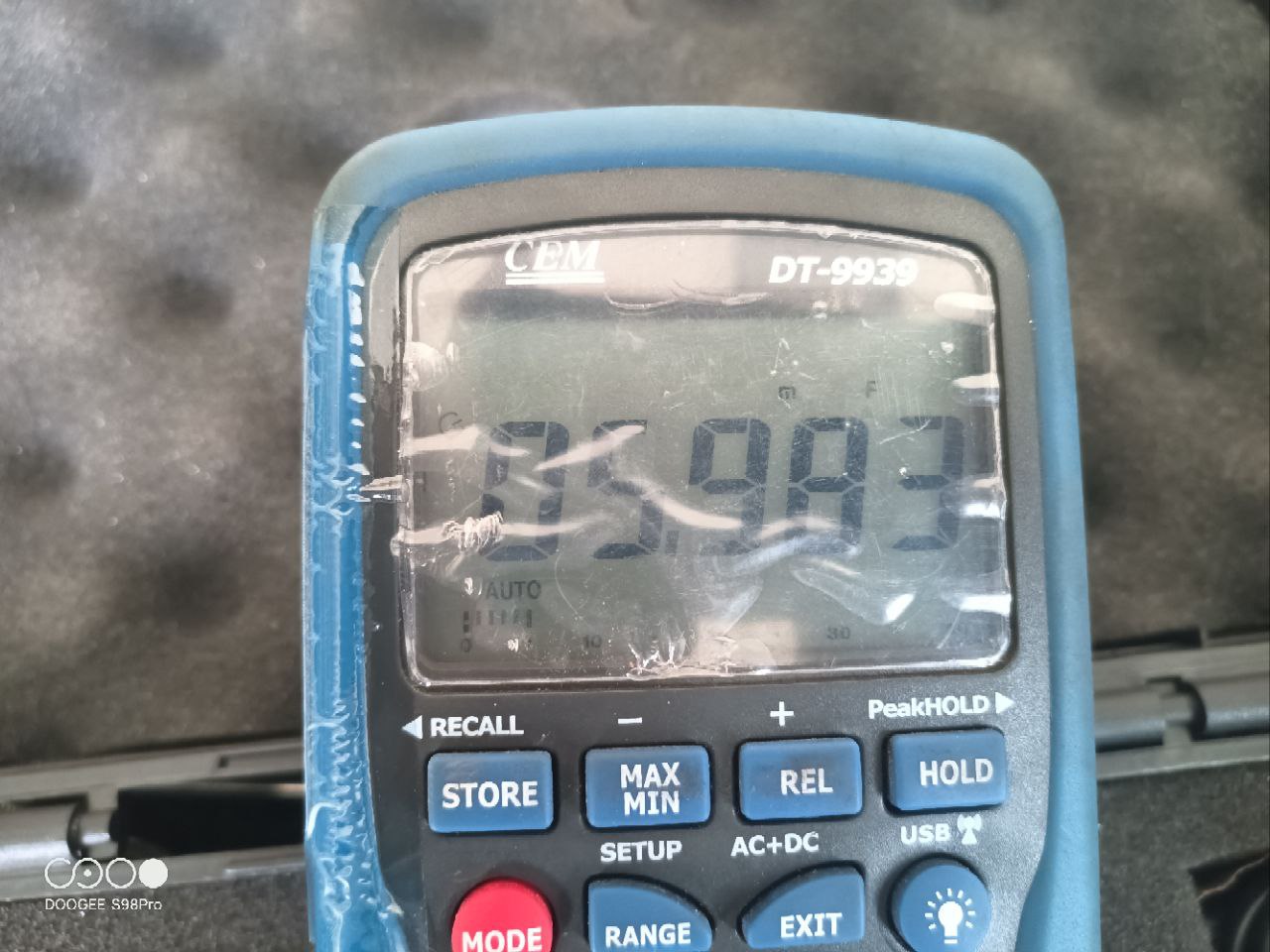

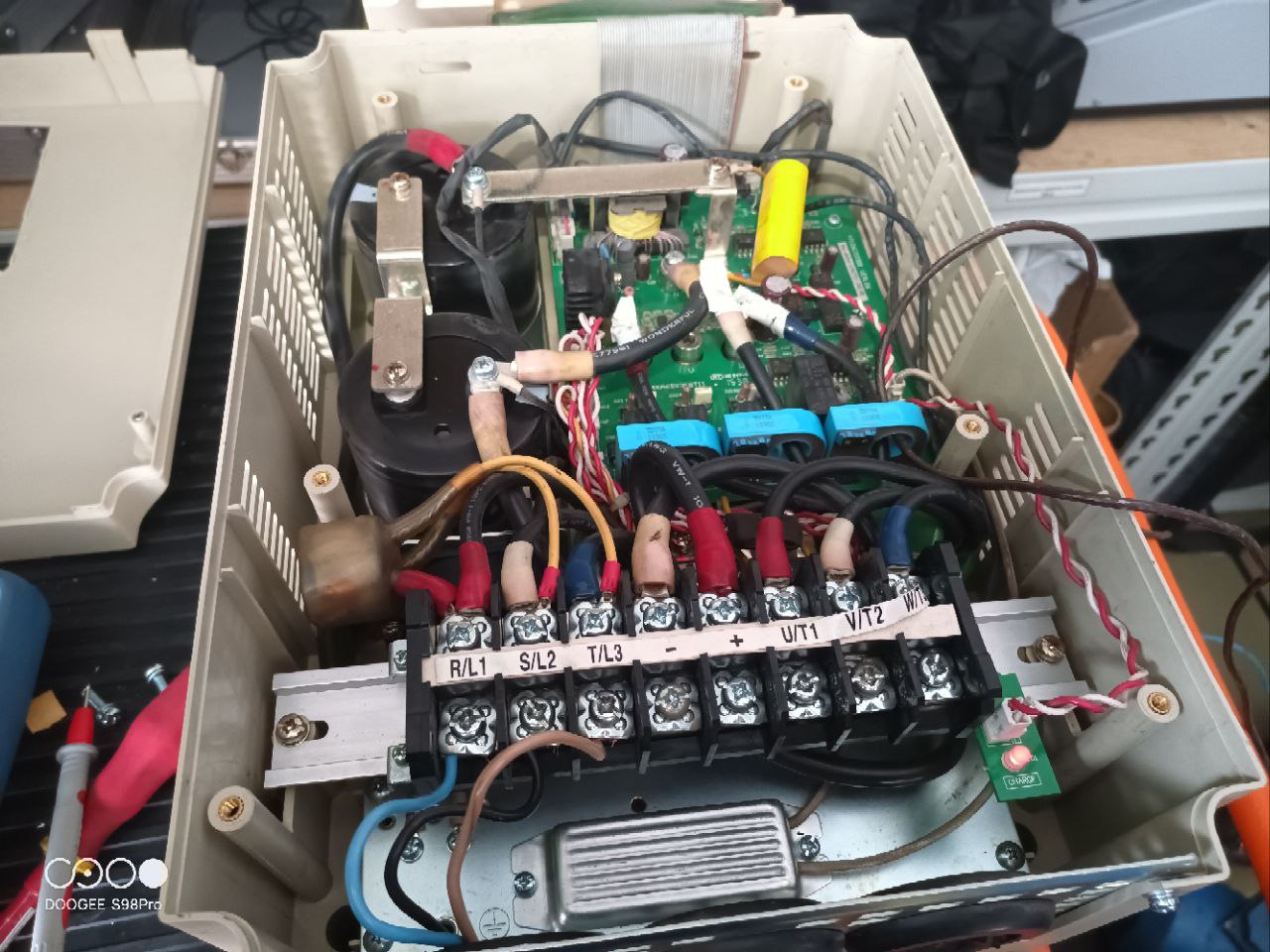

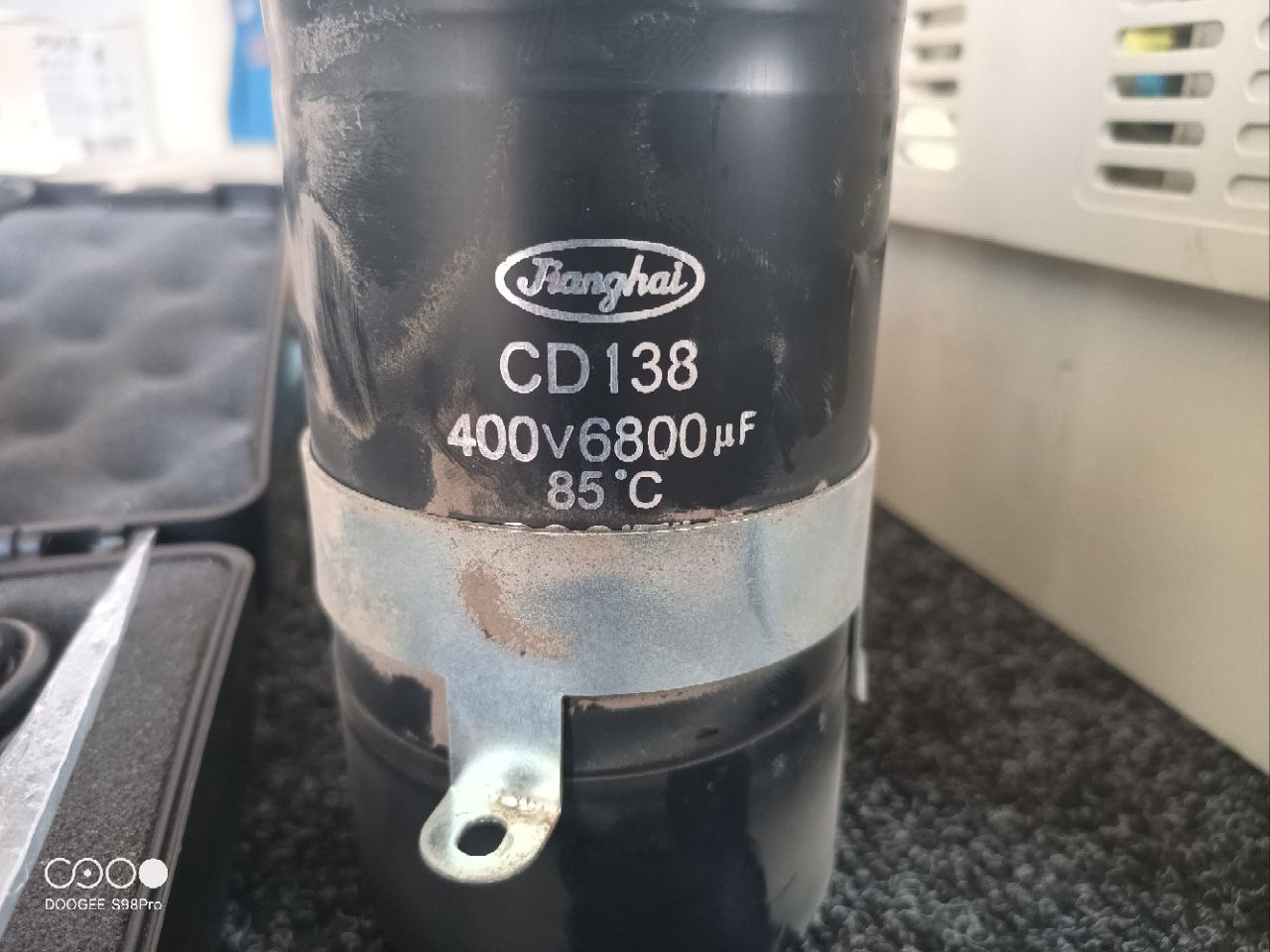

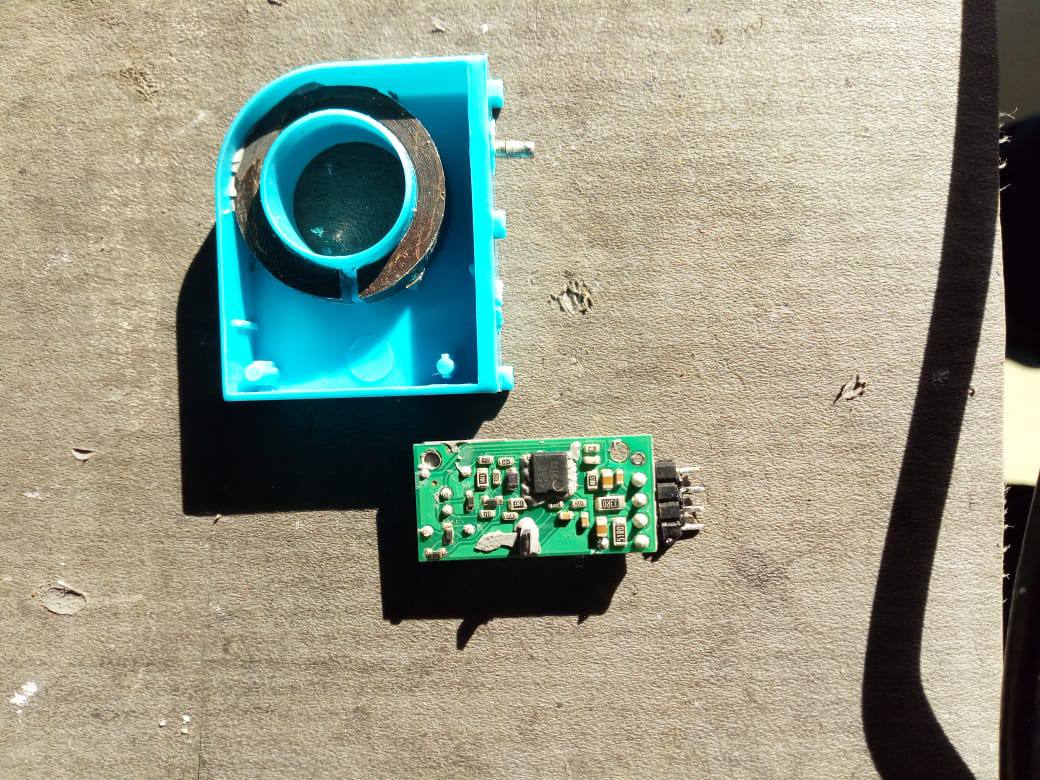

Здравствуйте) Может подскажет кто по паре вопросов. Я сам не электронщик, релейщик на ТЭЦ. Пытаемся оживить преобразователи частоты которые три года без питания стояли. Думаем либо в конденсаторы плохие и надо формовку делать, либо трансформаторы тока не правильно работают. Конденсатор на 6800 мкФ а мультиметр показывает 5.9 млФ, норм конденсатор или нет? И вот на фотке трансформаторы тока. По даташиту на них должно приходить 15 Вольт, а мы измеряем на контактах 1-2 питание и на всех по 29 Вольт. Пробовали через один ток пропустить с проводом 18 Ампер, а на контактах 3-4 Вольт постоянки не изменяется Может пожалуйста чего подсказать?
Комментарии: 16
Zhorik
Если они просто 3 года без питания стояли, то должны быть примерно в том состоянии, в котором их отключили У тебя номинал 6.8 милифарад, мультиметр показывает 5.9. если нагрузка не максимальная то должно работать
Sim
Чем мереете кондёры? Это первое. Далее - "пытаемся оживить" это что такое? При включении частотников что происходит?
Zhorik
Писал же что мультиметром, и по показаниям они скорее живые, чем мёртвые
Sim
Понятно , что не штангенциркулем. Ваш мультиметр вообще может измерять подобные ёмкости? Ну и до того как мерить кондёры в частотнике - его надо просто включить и посмотреть - что на табло пишет.
Zhorik
Сомневаюсь если частотник просто был без питания, с ним что-то случилось
Sim
А я о чём? Полностью согласен. Если водой не поливали - должен быть живой.
Simon
Мультиметром. Предварительно измерили на заведомо исправном 220 мкФ маленьком кондёре. Цифры совпали.
Sim
Судя по всему - перегруз . Проверь входящее напряжение и наличее фаз ( внимательно!) . Далее - подключи маломощный двигатель - должен пойти нормально .
Simon
Неа, с маленьким двигателем и совсем без него не пускается. Одну и туже ошибку выдаёт.
Sim
Ну пизда рулям - частотник сдох. Нормальные люди в этом случае покупают новый и не заморачиваются , а те кто с особенностями развития начинают мерить конденсаторы. Не понимая , что кондёры могут быть не причиной , а следствием...
Alexander
А там настройки есть Мб сбросить ?)
Simon
Сбрасывали)
Anonim
Over current?
Anonim

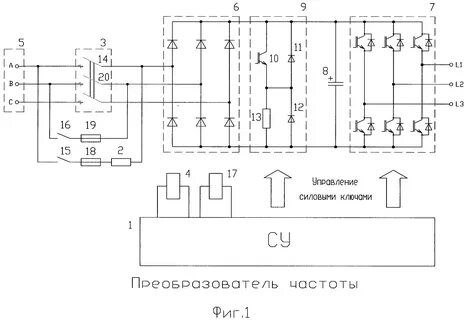

В звене постоянного тока те на кондëре напряжение 500в присутствует? Если нет, копай входной выпрямитель сначала. Дальше выходные igbt транзисторы. Нагрузку всю от пч отключить, пробовать вхолостую.
Simon
Понял Спасибо!
Anonim
Если без нагрузки пч ошибок не даёт, то 90% проблема в нагрузке
