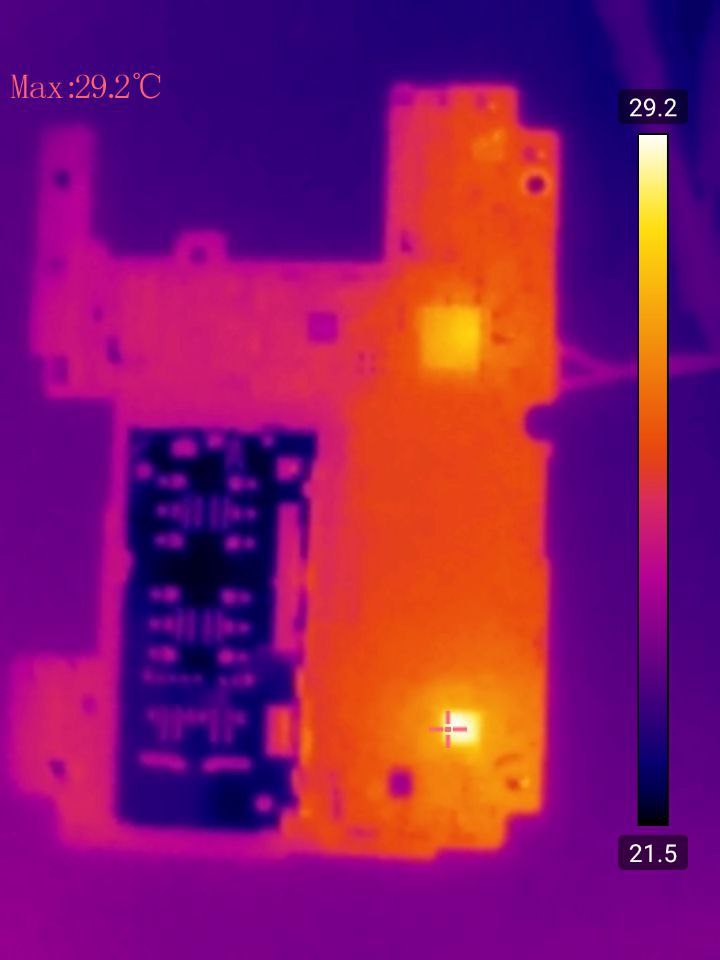

Всех приветствую. Пришёл в ремонт samsung a235f скорее всего после китайской зарядки, первоначально выяснил, что пробита микросхема защиты et9553m, поменял. Подключаю к блоку, плата потребляет 50 мА в выкл состоянии и греется КП mu106x01-5 (1. менял на заведомо исправную, без изменений) одновременно с аудио (2) WCD9370, если отпаять аудио, начинает еще греться S2DPS01 (3) (подсветка), если и ее отпаять то лишнее потребление уходит. Падения не нашел, но подозрительна одна линия, красным на фото, 0.018мВ (9Ом), кондёры в обвязке прозвонил, без короткого. Wsd и s2d в быстром доступе нет для замены. Куда копнуть? Аппарат иногда запускается, если долго стоит на зарядке, но очень сильно греется плата.
Комментарии: 7
Abv
Линия не 1.8 случайно?
Andrey
VDD_1P8_AP, судя по схеме
Abv
Не должно там такого низкого быть. Вот на нее бы подать 1.8 и посмотреть что греется
Andrey
Спасибо, завтра попробую
Andrey
Подключил 1.8в, греется микросхема аудио wcd9370, ее отпаял, падение на линии стало 0.315 мВ, однако лишнее потребление не ушло, хавает 20мА на этой линии но тепловизор не ловит, куда уходит, если подключить блок к коннектору АКБ, то греется чип подсветки S2DPS01, и хавает 40мА, аппарат при этом включается, работает, заряжается, но в покое греется микросхема подсветки, даже с выключеным дисплеем
Roman
Вы уже сколько проделали роботы вам не проще свап сделать?
Andrey
Клиент не готов на такое, да и разобраться хочется, отпишусь по результатам
