Всем привет, вопрос такой, заказчик хочет мастер кнопку (через контактор) на свет. В коридоре будет двух клавишный выключатель, одна клавиша на светильник, а вторую хочет задействовать как мастер кнопку. Это реально сделать? Ибо я так понимаю, на мастер кнопку идет своя линия, как и на свет, соответственно нужно тянуть 2 фазы.

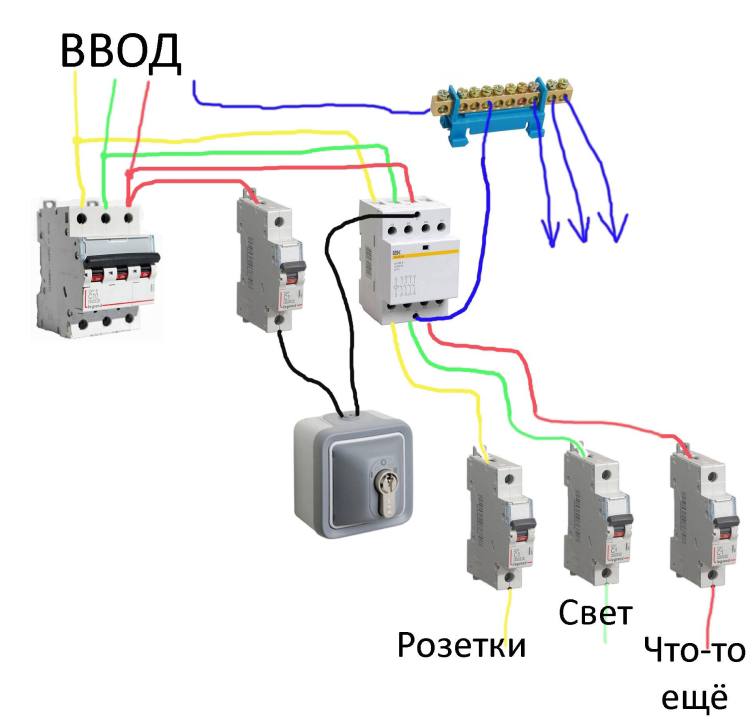

P.s. Ориентируюсь на эту схему.
Почему? Он просто защищает цепь управления контактором. Можете его напрямую использовать в качестве мастер-выключателя, без отдельного выключателя (который на вашей картинке с замком). :-)
Я бы вообще поставил импульсное реле вместо контактора (а то будет лишь жрать лишние ватты и гудеть 96% времени), но тогда надо именно кнопку, а не обычный выключатель...
Тут смотрите, у одних двухклавишных выключателей вход питания общий для обеих клавиш, у других раздельный. Если общий, то тогда АВ цепи контактора ставьте после кнопки.
Как-то так. Если контактор планировалось использовать чтобы разрывать и рабочий ноль тоже, то можно или поставить ещё один в параллель, или поставить допконтакт к этому (вроде бы можно, но точно не проверял).
Вытяжка, пф. Тут у меня тёща с деменцией живёт, она второй год не может запомнит (и не запомнит), что свет в коридоре не надо выключать, так как он по датчику срабатывает. (ну то есть она реально начинает выключателями щёлкать, пытаясь выключить, по нескольку раз за сутки)
Можно. Вариантов несколько:
1. Если провод один 3х1,5, то свет прихожей и МВ сидят на автомате который защищает катушку. Таким образом свет в прихожей НЕ будет отключаться через МВ а только кнопкой.
2. Если нужно чтобы в прихожей свет тоже отключался при помощи МВ то нужно 4х1,5, пускать 2 отдельные фазы и Выключатель такой где на каждую клавишу свое питание можно дать. Что-то типа Simon. Либо ставить переключать и подключать его как выключатель.
Но по логике МВ лучше расположить отдельно от выключателя или просто выше, чтобы исключить ошибочное выключение света в квартире)
Комментарии: 32
Viktor

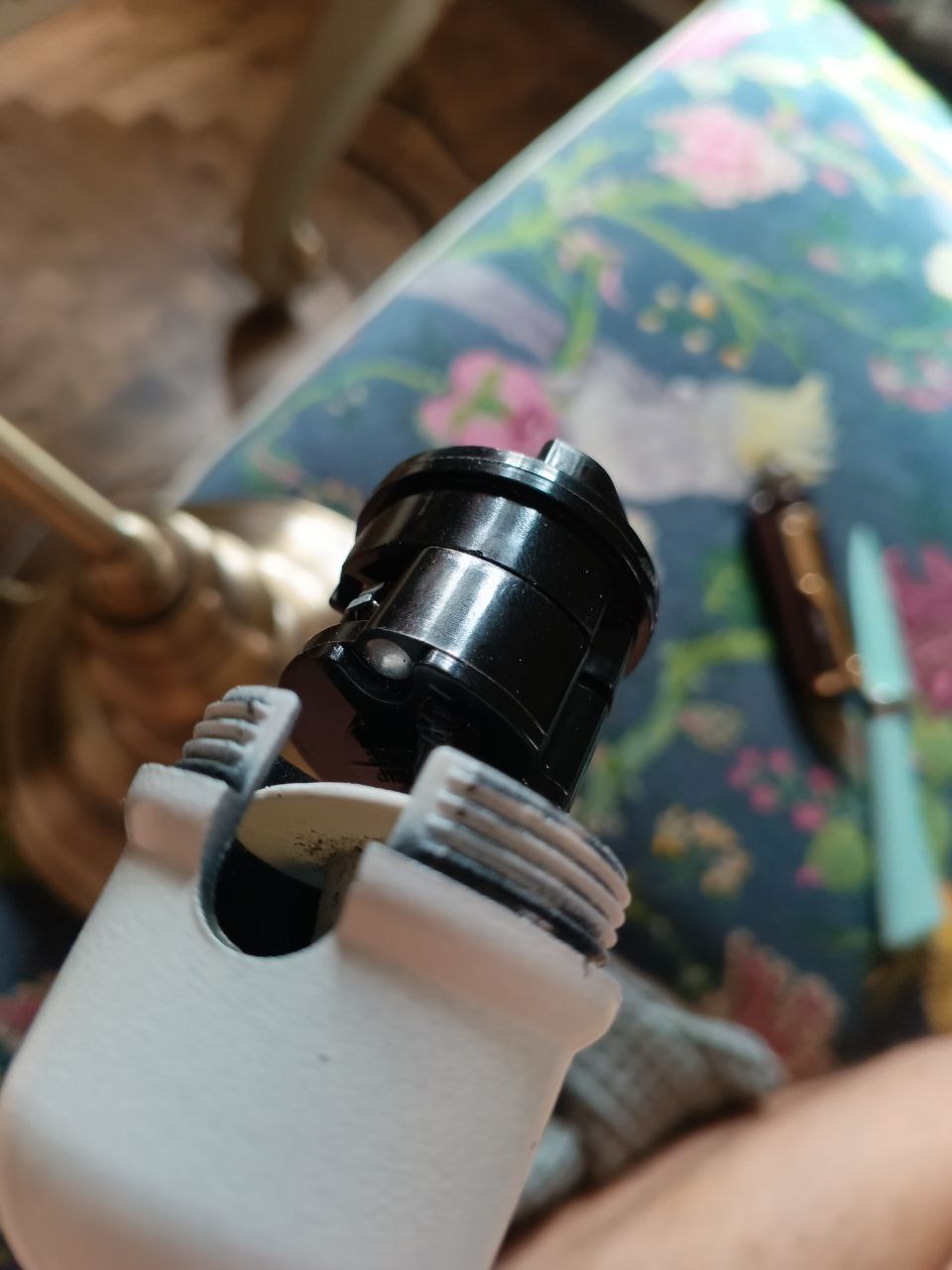

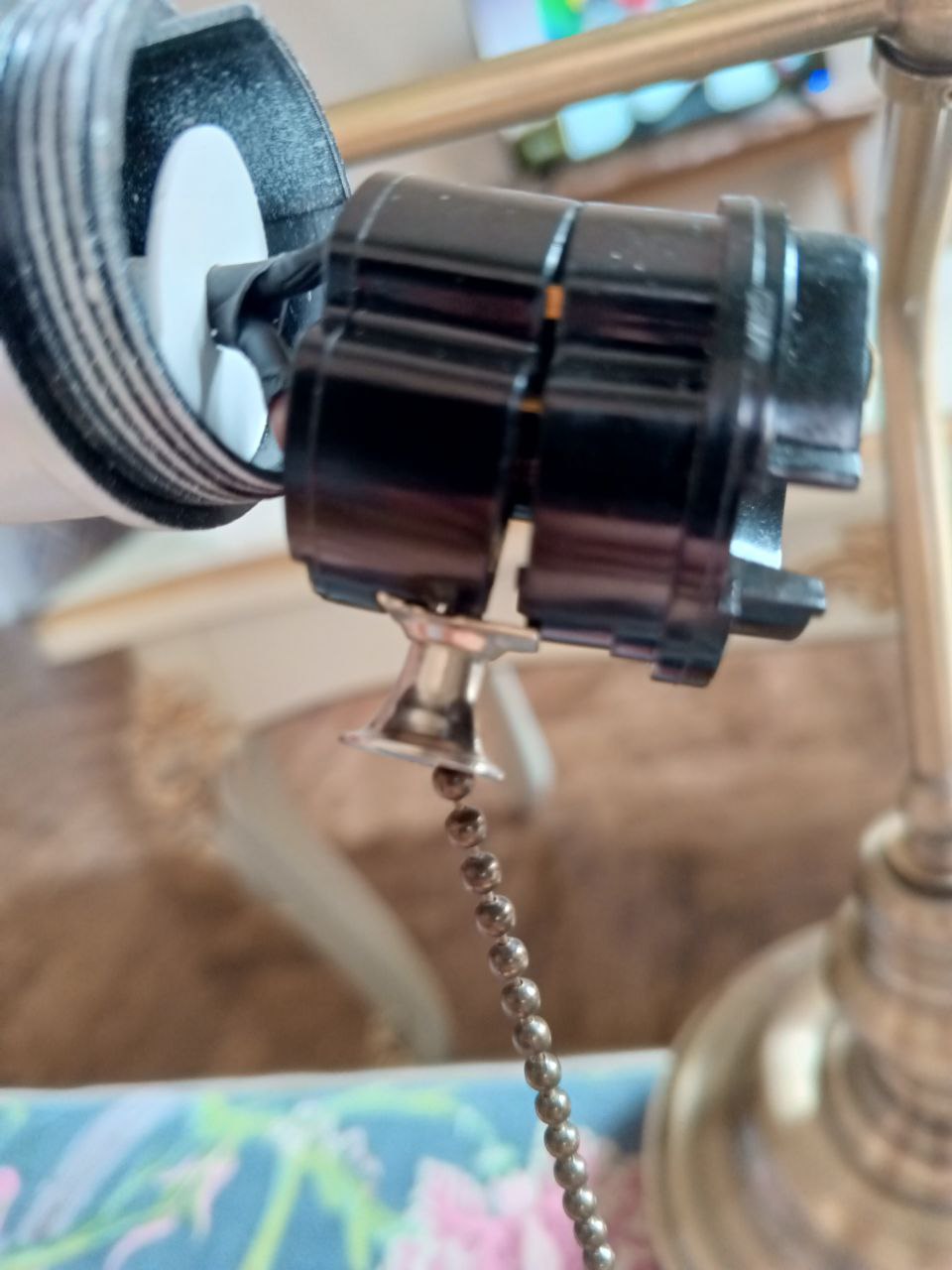

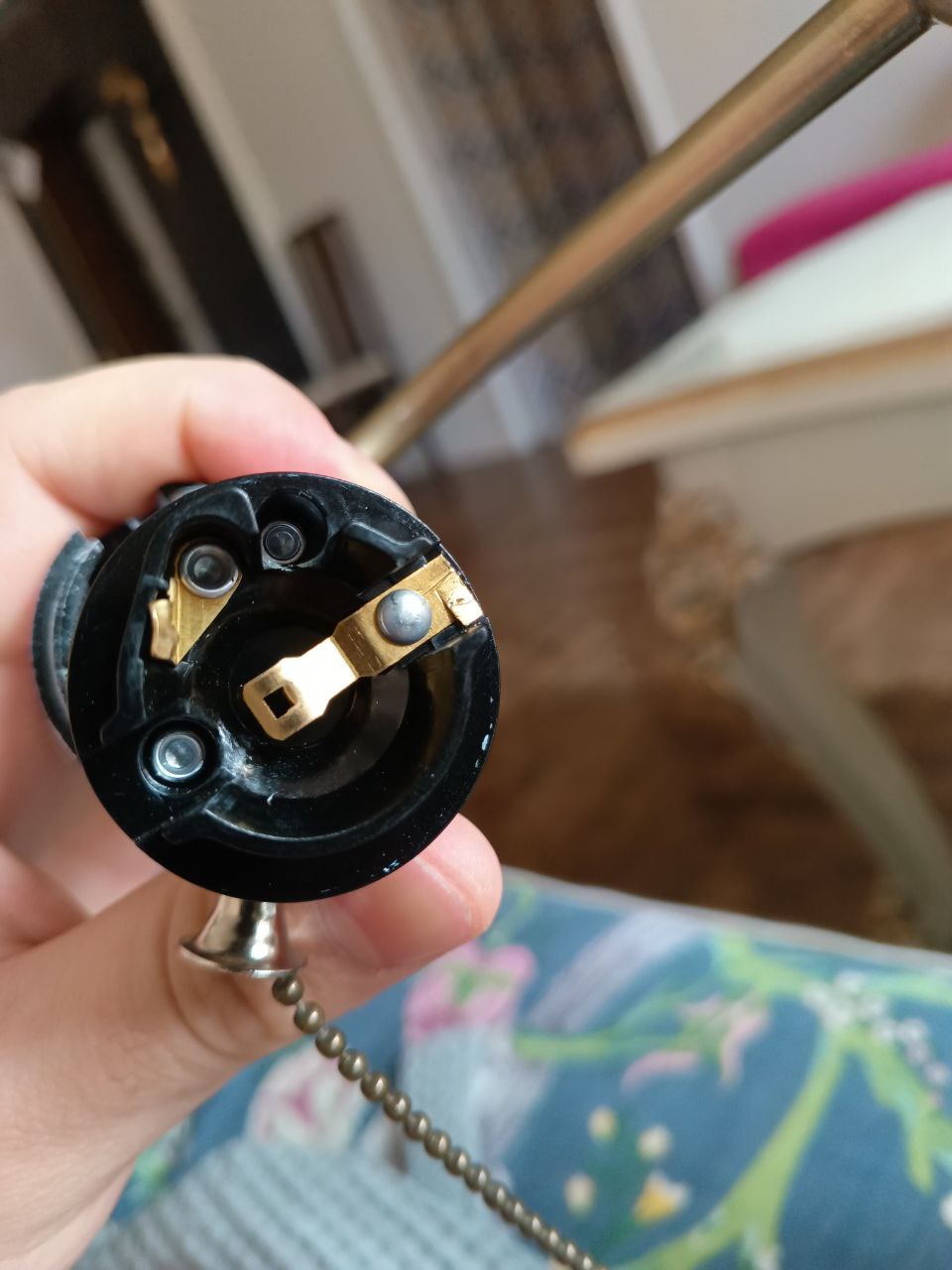

если разобрать не можешь, то потом точно не соберешь, тем более он с переключателем. в ютубе поищи
Payk
Искал, нету ничего
Viktor
а мы откуда знаем, это китайское поделие, на их ресурсах поищи :)
Valeriy
Всем привет, вопрос такой, заказчик хочет мастер кнопку (через контактор) на свет. В коридоре будет двух клавишный выключатель, одна клавиша на светильник, а вторую хочет задействовать как мастер кнопку. Это реально сделать? Ибо я так понимаю, на мастер кнопку идет своя линия, как и на свет, соответственно нужно тянуть 2 фазы. P.s. Ориентируюсь на эту схему.
Vadim
Реально. Выключатель ведь будет только линию управления контактором коммутировать. Ничто не мешает его катушке сидеть на той же фазе, что и свет.
Valeriy
Тогда получается автомат, который стоит перед контактором (он же предохранитель), не будет работать ?
Vadim
Почему? Он просто защищает цепь управления контактором. Можете его напрямую использовать в качестве мастер-выключателя, без отдельного выключателя (который на вашей картинке с замком). :-)
Valeriy
Заказчик хочет именно кнопку
Vadim
Don't ask to ask. Спрашивайте сразу, что хотели. Сам потом ругаться будет, но хозяин барин, конечно. :-)
Valeriy
Да понимаю, обычно я всегда делал на одной клавише, а тут две, обе должны быть по идеи независимые
Vadim
Я бы вообще поставил импульсное реле вместо контактора (а то будет лишь жрать лишние ватты и гудеть 96% времени), но тогда надо именно кнопку, а не обычный выключатель...
Valeriy
К сожалению уже контактор приобрели
Vadim
Тут смотрите, у одних двухклавишных выключателей вход питания общий для обеих клавиш, у других раздельный. Если общий, то тогда АВ цепи контактора ставьте после кнопки.
Valeriy
Так а как они будут сидеть на одной фазе, если счет будет работать при включение контактора, соответственно фазы не будет на свету
Vadim
А это будет, случайно, не дежурный свет?
Valeriy
Нет
Vadim

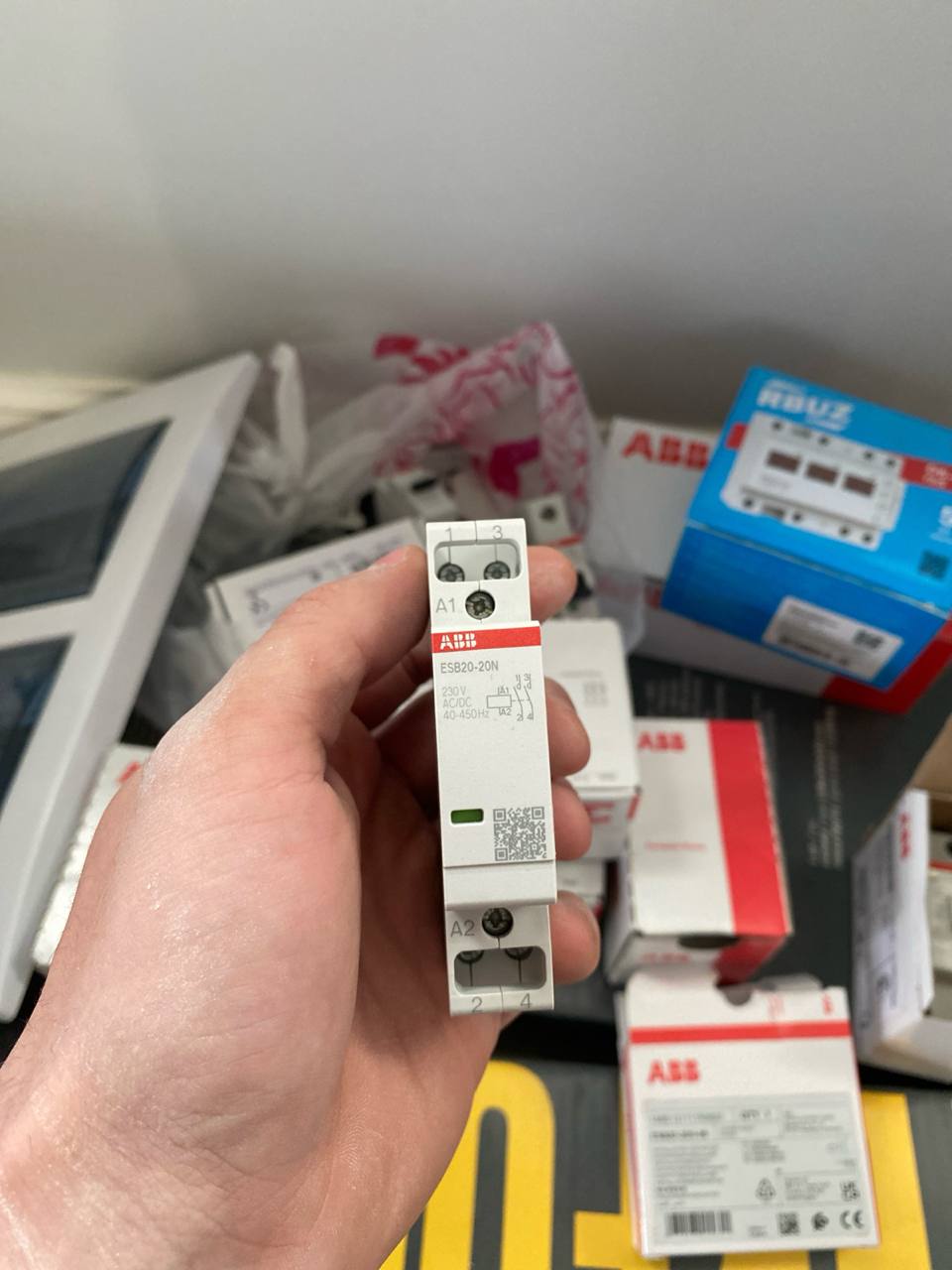

А что за контактор? (есть одна идея)
Valeriy
Так как там с идеей ?)
Vadim
Сейчас нарисую
Vadim

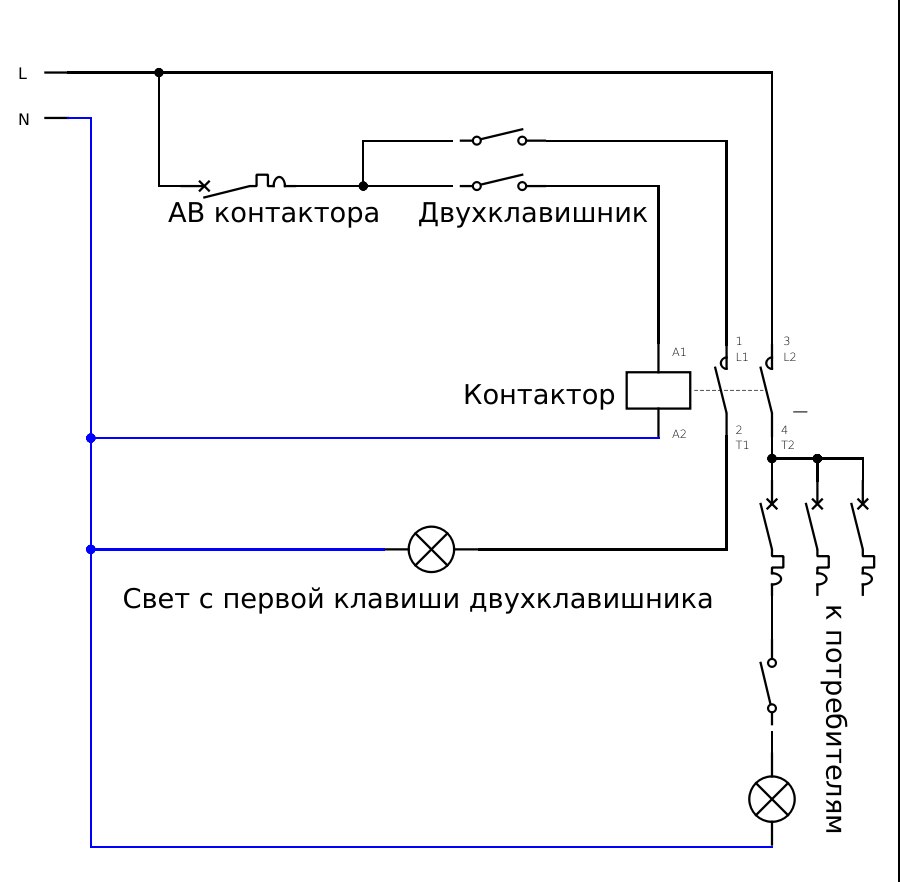

Как-то так. Если контактор планировалось использовать чтобы разрывать и рабочий ноль тоже, то можно или поставить ещё один в параллель, или поставить допконтакт к этому (вроде бы можно, но точно не проверял).
Viktor
Нажимаешь на одну, и вторая уже не нужна?) Представляю как будет чертыхаться вся семья, при неаккуратном использовании))
Vadim
Я тоже, но раз человек хочет себе таких приключений, то кто ж ему доктор... :-)
Viktor
У людей по много лет две клавиши, и не могут запомнить некоторые, где вытяжка, а где свет))
Vadim
Вытяжка, пф. Тут у меня тёща с деменцией живёт, она второй год не может запомнит (и не запомнит), что свет в коридоре не надо выключать, так как он по датчику срабатывает. (ну то есть она реально начинает выключателями щёлкать, пытаясь выключить, по нескольку раз за сутки)
Ivan
Можно. Вариантов несколько: 1. Если провод один 3х1,5, то свет прихожей и МВ сидят на автомате который защищает катушку. Таким образом свет в прихожей НЕ будет отключаться через МВ а только кнопкой. 2. Если нужно чтобы в прихожей свет тоже отключался при помощи МВ то нужно 4х1,5, пускать 2 отдельные фазы и Выключатель такой где на каждую клавишу свое питание можно дать. Что-то типа Simon. Либо ставить переключать и подключать его как выключатель. Но по логике МВ лучше расположить отдельно от выключателя или просто выше, чтобы исключить ошибочное выключение света в квартире)
Viktor
Так ты сам попробуй почитать, что ты пишешь Если тебе похер на других, то станешь читателем. Да уже дали человеку рабочую схему
Vip777
Фото Там хоть покажи мы посмотрит так не так Хорошо учту
Maxim

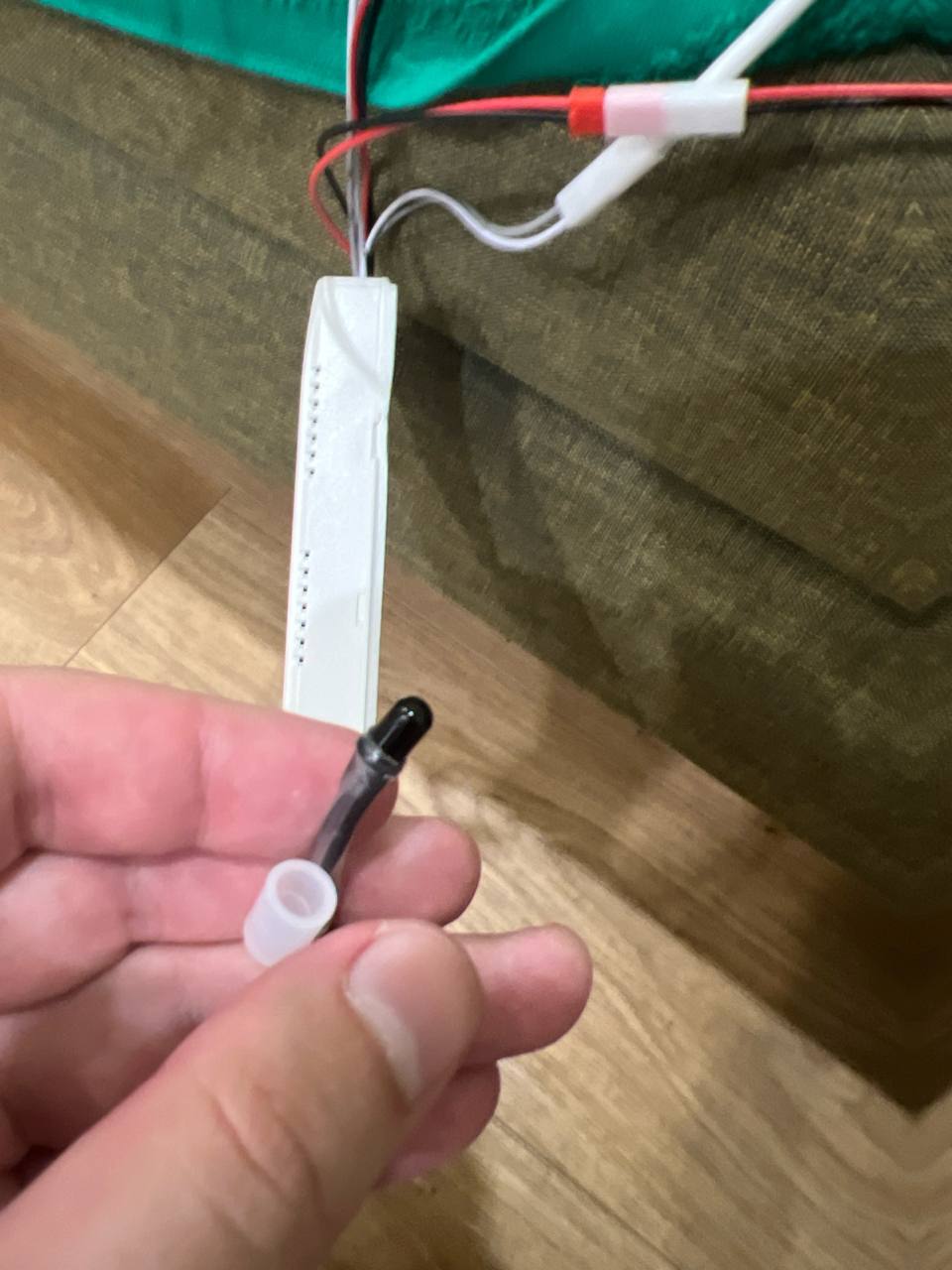

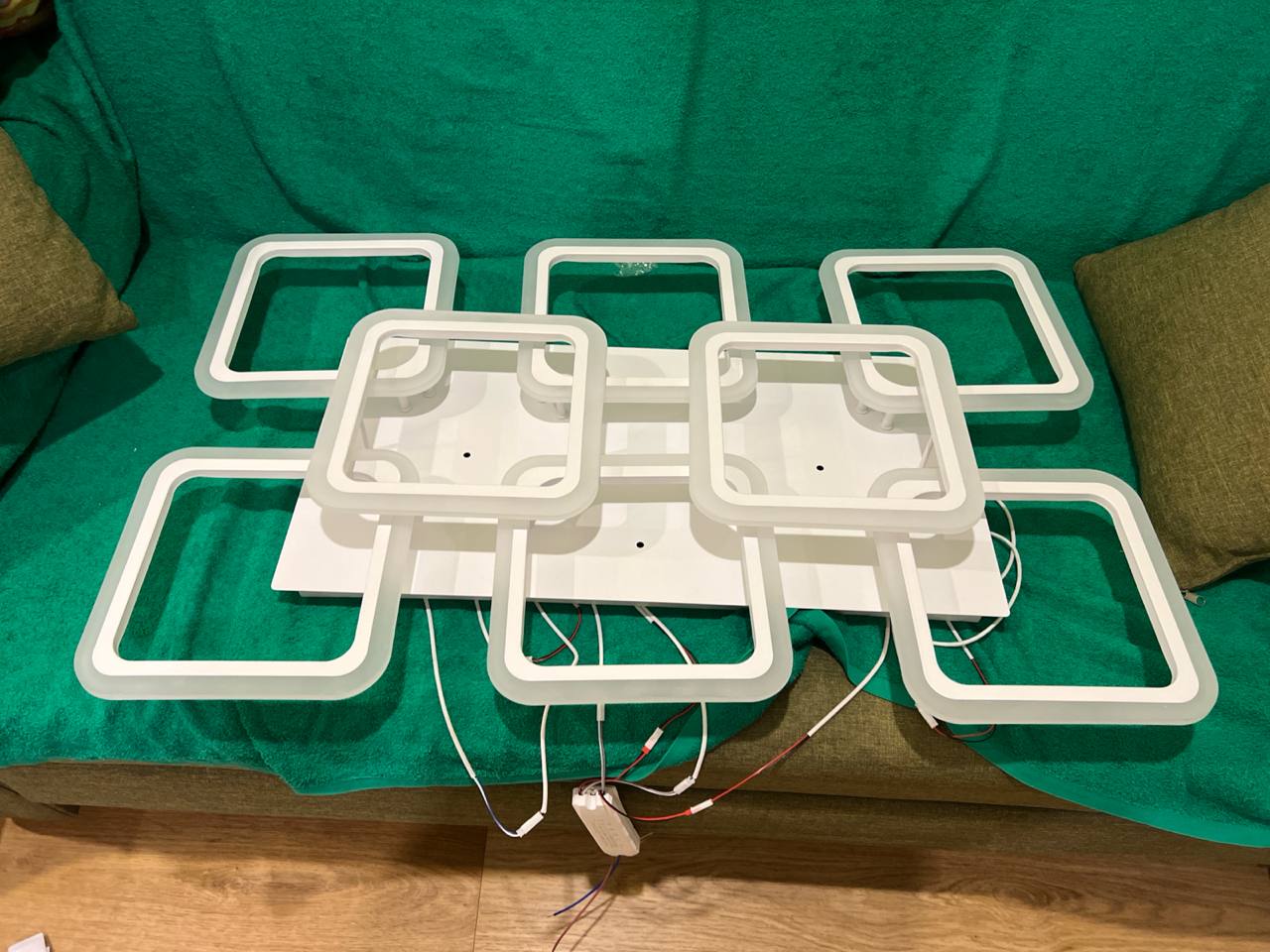

Вот такая херотень
