Всем добра. Зашел Huawei p9 lite 2017, не вкл, не заряд, была обнаружена влага и окислы на шоейфк дисплея и коннектор акб. Почистил пропаял, заряд есть, включается, но подсветки нет. Возле разъёма дисплея кондер по питанию подсветки был в кз, убрал, кз осталось. Схемы нет. По линии подсветки все элементы живые но кз есть. Драйвер а110 скинул, толку нет. Может кто сталкивался? Или схемой поможете?
Комментарии: 47
James
Дисплей то подкидывал?
Archi
Коннектор дисплея не снимал? Может под ним короткое, может вглубь подгнил
Dmitriy
Дисплей целый. Кз интересует, откуда оно? Коннектор не гнилой. Немного зацепило. Под ним чисто.
James
Ну если ты без схемы, откуда ты знаешь что это цепь подсветки? Подкинь дисплей для начала, залитие было, может под дисплей попало Или если ты так уверен, то я думаю не составит труда найти цепь подсветки, там возможно драйвер стоит или кп какой то генерирует подсветку и там же сборка стоит дроссель, диод, кондер На форумах по-любому куча информации
Dmitriy
По опыту нашел. Нет там ничего дельного. Поэтому сюда пишу. Драйвер я указал в начальном сообщении. Без драйвера кз тоже есть. Я прошу совет по этому та, а не в целом по подсветке вообще.
Vlad
Скинь фото платы в ЛС или тута
James
Так я тебе и дал совет, что есть сборка рядом с драйвером, звони её. Вокруг драйвера кз?
Dmitriy
Так я звонил конечно же. Просто так бы не писал.
James
Я до работы через полчаса доберусь, посмотрю по схеме если есть, покажи где кз
Dmitriy

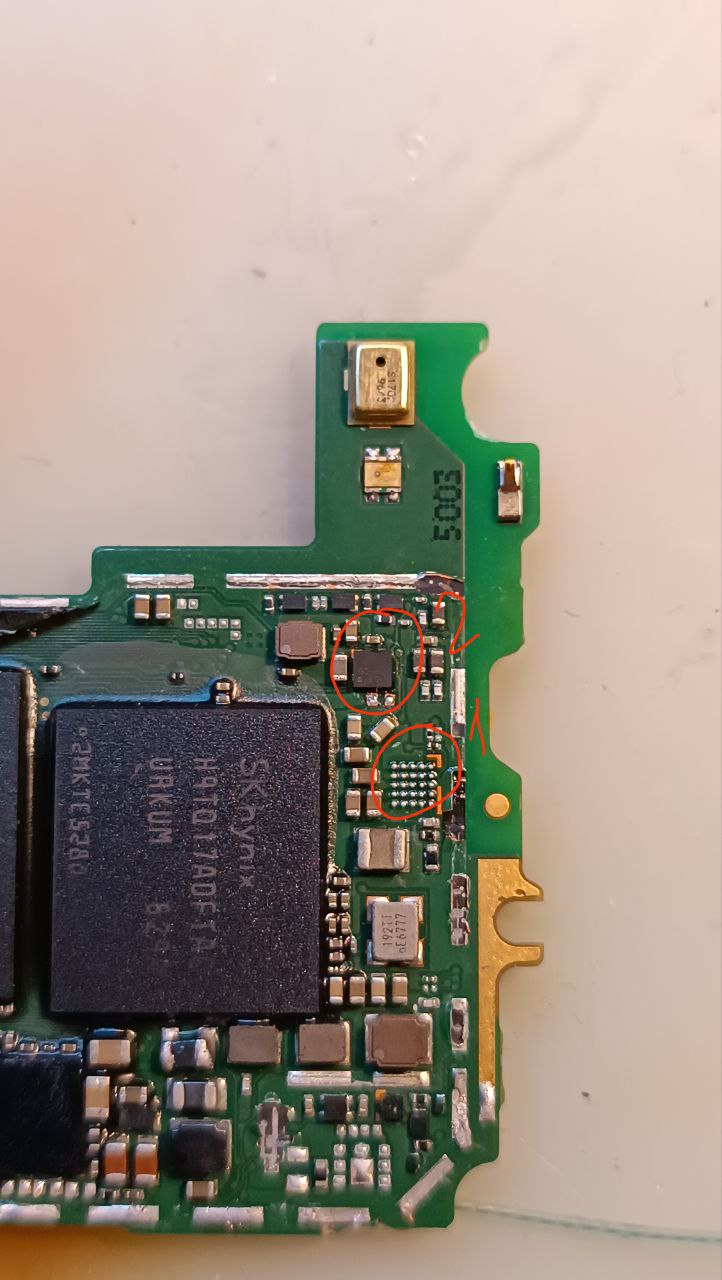

Первый драйвер. Второй непонятный зверь, типо транзисторной сборки. Если можно его номинал.
Vlad
Модель какая буквами не p9 lite
Dmitriy
Vns-l62
Vlad
Нет такого
Dmitriy
У тебя нет?
Vlad

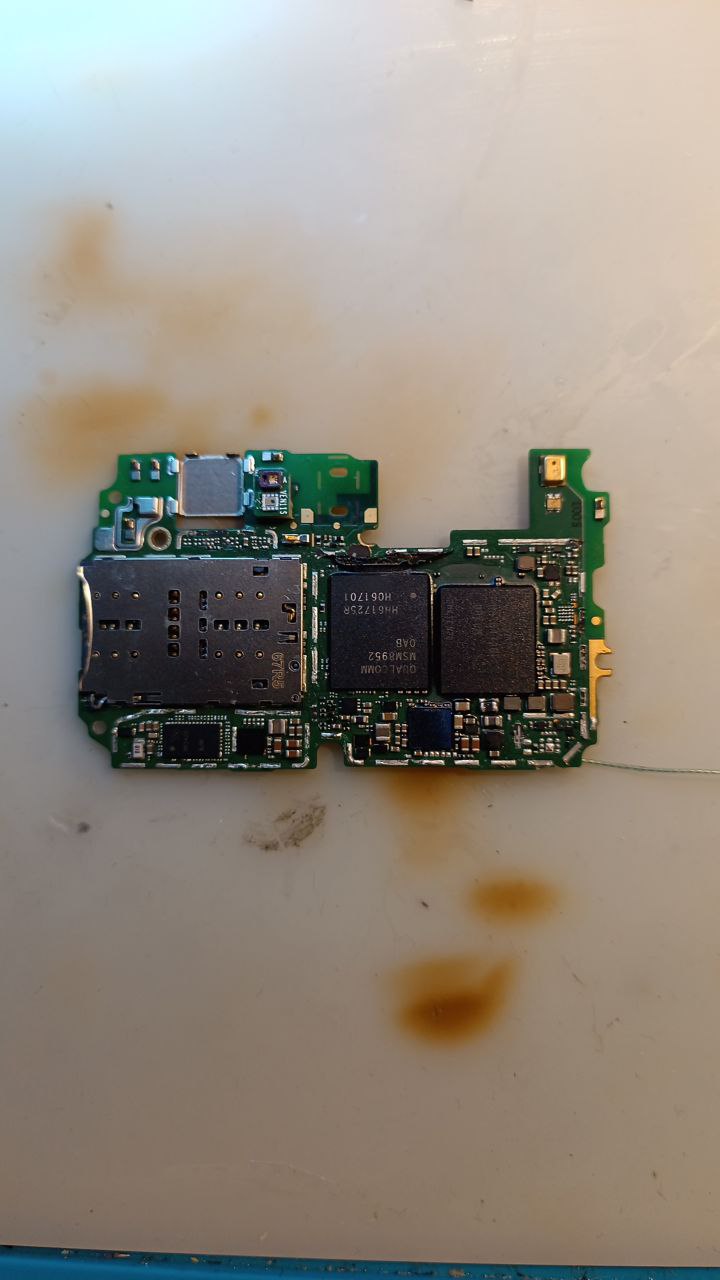

А не гугл горит есть просто первый раз вижу/) но не суть там ниже проца pmi8952?
Dmitriy
Я тоже на нее думал, но нет пока донора под рукой и имя её не знал. Спасибо, буду искать
James
Тут нет ничего связанного с подсветкой
Mark
Куплю iPad Pro 11 m2 2022 2тб
Dmitriy

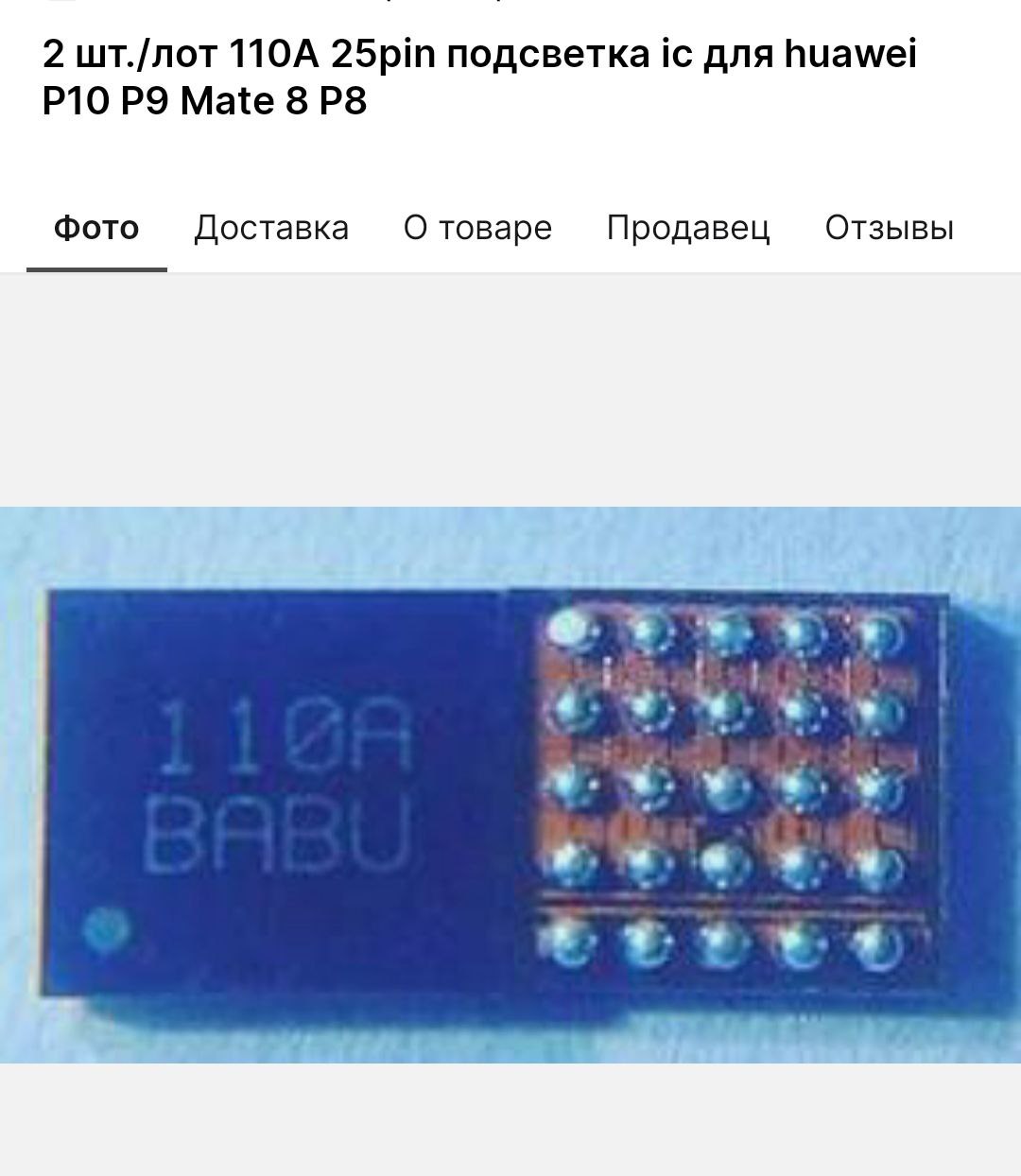

Точно? А как насчет номер 2 который я указал в первом вопросе? 110a.
James
По схеме это вспашка
Dmitriy
Понял
James
Либо схема кривая
Dmitriy
Может, фиг знает, не смог схему отыскать.
Maksim
Всем привет, подскажите пожалуйста. В поиске не нашёл. Samsung s10 lite. От ЛБП при зажатой кнопке запуска потребление по току растет и резко обрывается. От АКБ на запуск реагирует вибрация проходит, но дальше не идёт.
James
Ты можешь конкретно показать где кз?
Dmitriy

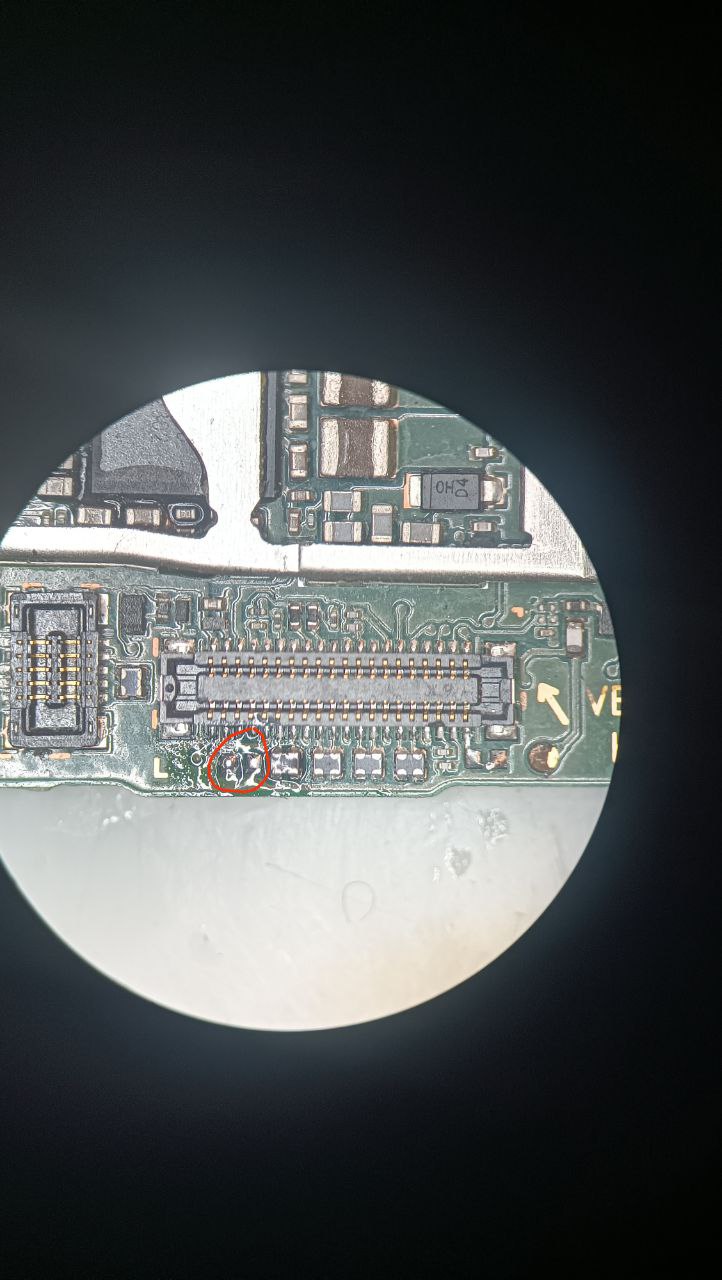

Вот, тут кондер стоял, кз на правом пятаке.
James

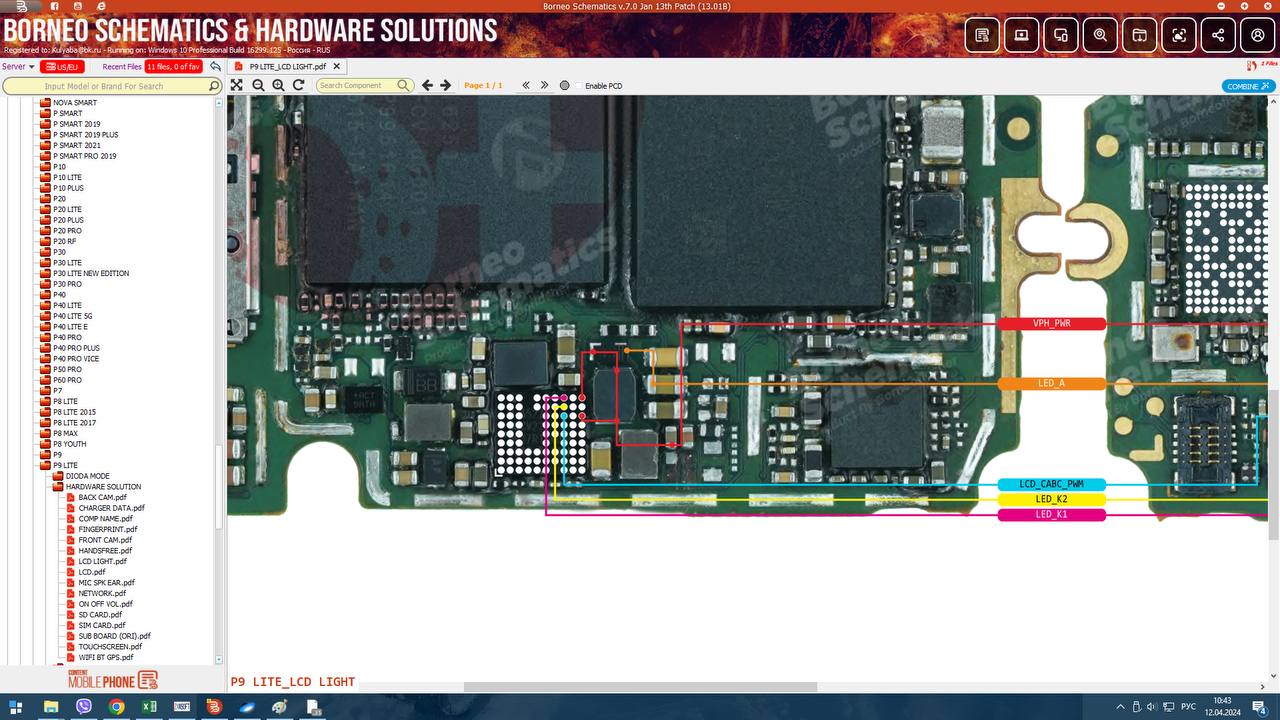

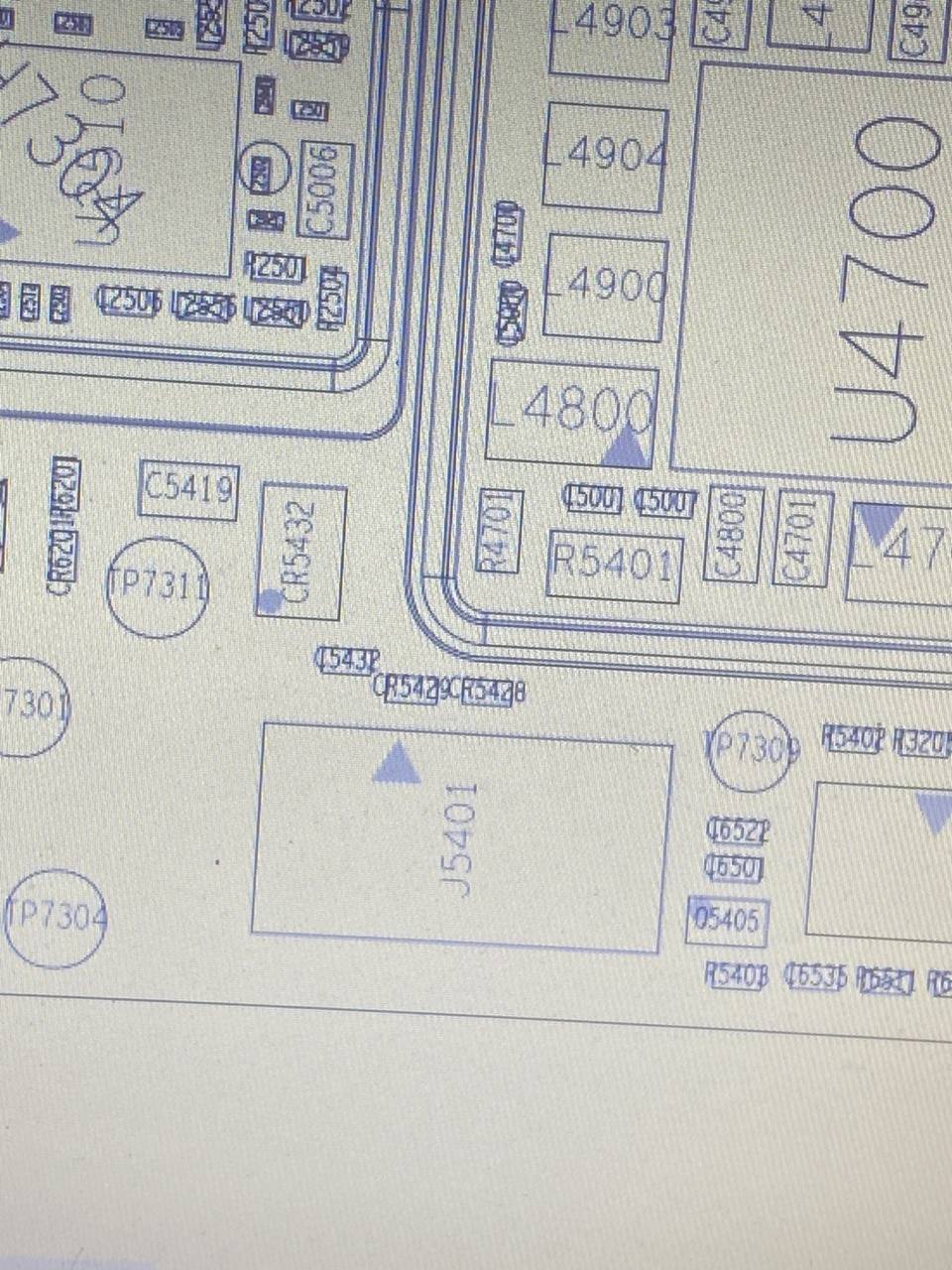

Вот подсветка А на левом?
Dmitriy
Земля
Anonim

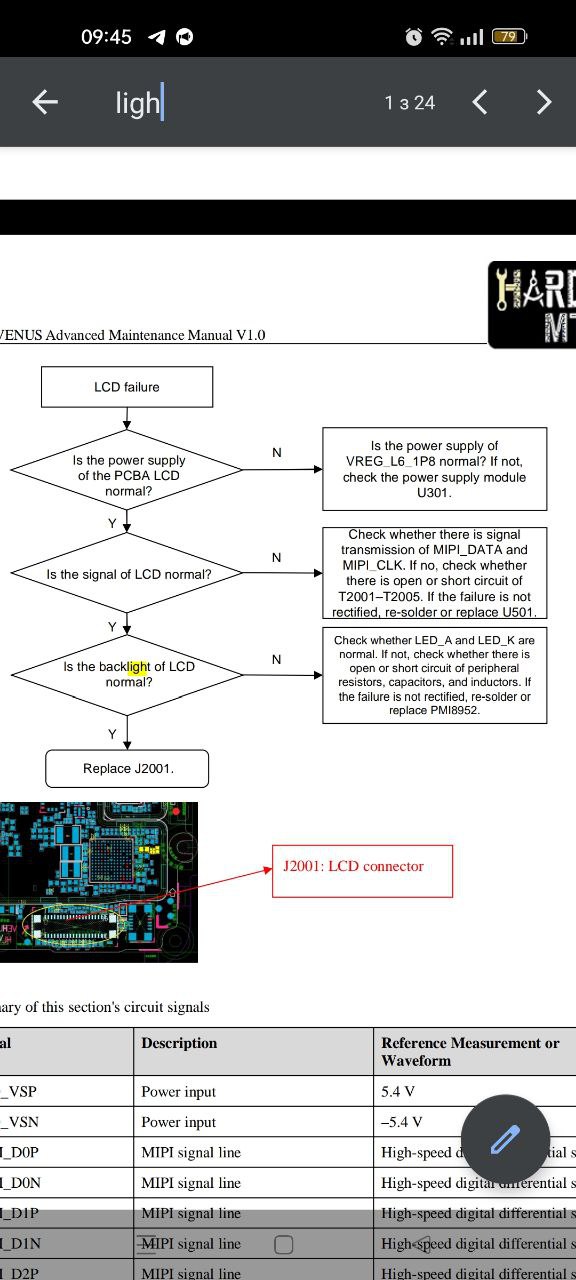

У тебя плата квалком блин. А сервисный мануал на плату силиконовую
Bee
Скинь с анода компоненты и «пикни» саму дорогу. Бывало угли коротили под слоями Либо с той линии, на которой кз висит Это не драйвера. Драйвер лед в pmi встроен, судя по обвязке Под парой катушка с кондерами. А диод с анода над коннектором, возле катух А. Ну я вовремя жеж. Как всегда У меня был похожий прилипон с одним редми. Анод в угли ушел от воды и оборвался. Пришлось соплю протягивать к конн дисплея, минуя всю линию. Заработало
Dmitriy
Подавал в точку кз до 3в ничего не греется. Странно, должно же греться. Даже не теплеет никто.
Bee
Если схемы не нашел, на дисплее пины леда подписаны. Отследи какой из них в кз. Если анод, то проверь линию на предмет «углей», скинув компоненты с нее Вот на этом скрине led-A и есть анод. Скорее всего он и коротит. Отследи от дисплея пятак
Dmitriy
Так мне схема нужна чтобы посмотреть куда пятак ведет.
Bee
Отсутствие нагрева, это либо жирный кондер, либо угли По аналогии с другими цепями. Диод, катушка, жирненький кондер. Если дело в аноде конеш Синк эбаут ит брат
Aleksey
Может кто подскажет, возможно ли без колодки проверить флеш через тот же octoplus jtag, например подпаявшись на прямую в флешку?! И если реально можете скинуть распиновку? Флешку и проц снял уже
Dmitriy
По аналогии нашел. Там нет кз. Нигде нет. Остаётся контроллер. Но на нем нет названия.
Bee
Расчисти это дерьмо. Это ТП от анода Если это анод коротит, то этот поинт тоже должен )
Dmitriy
Я смотрел на это дерьмо и что-то ушел дальше)
Bee
Есть кз на этой точке?)
Dmitriy
Я не на работе. Утром ткну в нее посмотрим. Спасибо тебе огромное
Bee
А. Понел. Доброй ночи
Dmitriy
Доброго дня. Дело было не в бобине) пятак гнилой, но молчаливый, не звенит, слои тоже живые, пробурил чутка , кз нет. Схемы так же не нашел.
Bee
Тогда че за линия в кз) Этот пятак есть сам анод
Dmitriy

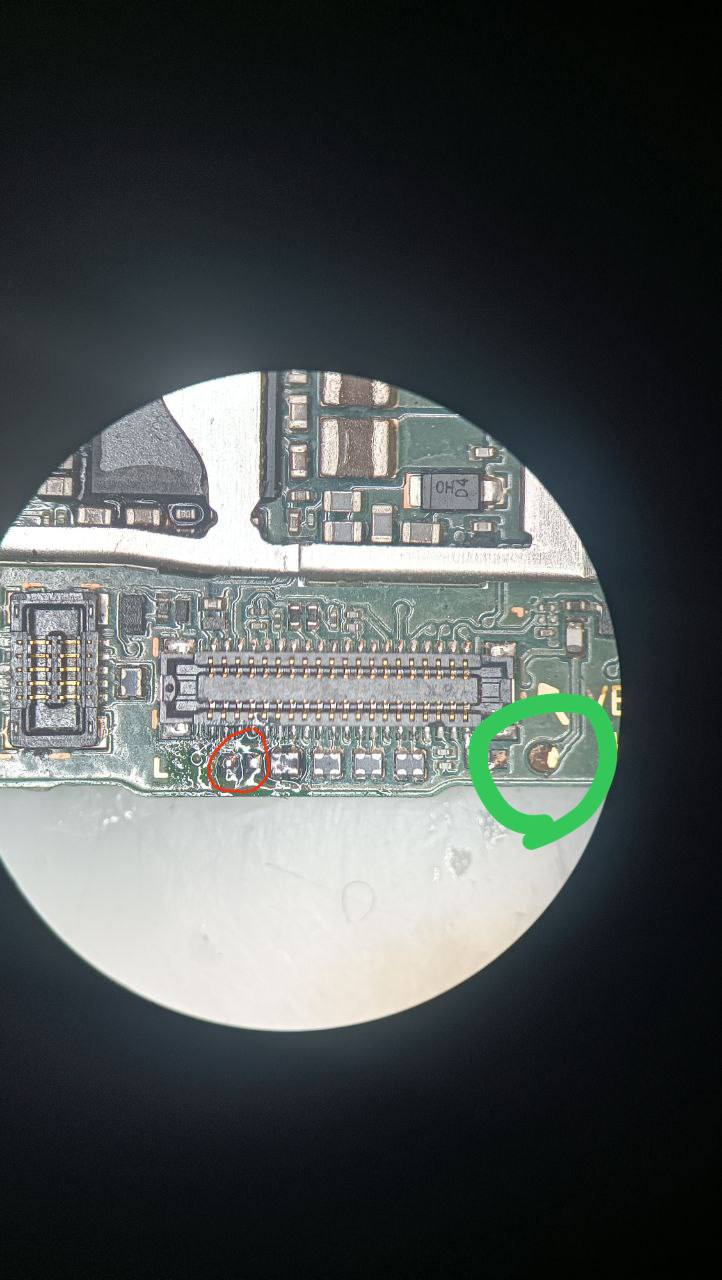

Красным выделено место посадки кондера, одна нога левая земля, вторая правая в кз и уходит внутрь. Вопрос, куда она идет? Вот и вся проблема, поэтому схема нужна мне, как то так.
