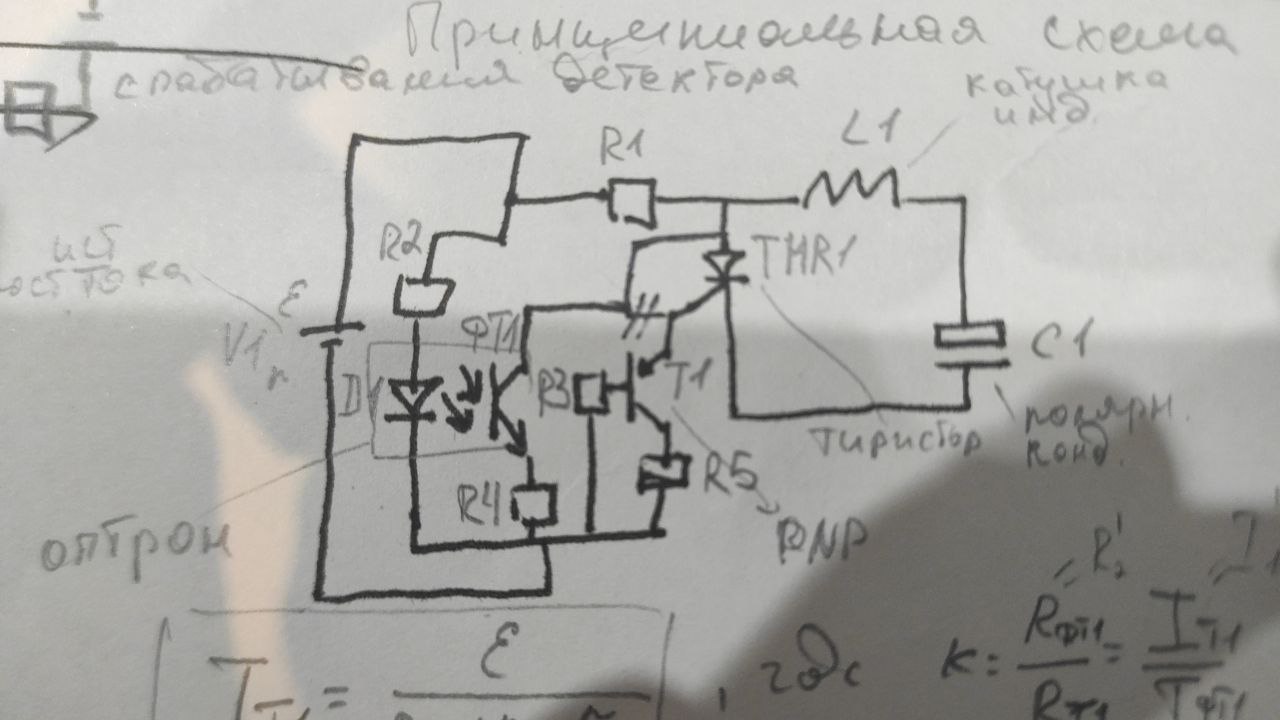

У меня вопрос к прошаренным. Немного ранее спрашивал , как построить схему срабатывания одной из ступеней гаусс пушки (пуск высокого тока по соленоиду) от прохождения снаряда. Решил сделать через светодиод и фототранзистор, но вопрос был, как заставить срабатывать от темноты. Теперь вопрос, пойдет ли такая схема для задачи или нет:
Комментарии: 22
Anonim
нет, такая схема не подойдет
Mozgo
Пояснение : когда свет попадает на фототранзистор, ток протекает через него и резистор параллельно тиристору и транзистору, причем резистор R4 имеет сопротивление меньшее, чем сопротивление линии базы транзистора. Так вот, ток протекающий через базу транза меньше тока его открытия. Когда фототранзистор закрыт(проходящим снарядом) ток базы возрастает, и транзистор открывается, этот ток открывает тиристор и пускает разряд от конденсатора
Sim
А чё это на мк не сделать , на прерываниях? Скорости хватит за глаза.
Mozgo
Фототранзистор так-то Фоторезистор кал полный Микросхема?
Mezzo
Я слепая тетеря
Sim
Микроконтроллер.
Mozgo
Да ладно тебе, мне результат интересен
Mozgo
Есть мк, который работает как инвертор сигнала?
Mezzo
МК тут нах не нужен. Транзисторы или примитивная логика
Sim
И инвертор и конвектор и вообще как тебе надо.
Mozgo
Поочерёдно пускать разряд на катушку, создавая движущую силу магнитным полем
Mezzo
МК какую даст задержку в наносекундах?
Sim
Уж явно меньшую, чем перемещение предмета.
Mezzo
Предмет - пуля
Mozgo
Где-то слышал о инверторном каскаде, но не прочëл шо это за такое Да
Sim
И чего? Пуля это эстонская улитка для мк.
Dok
Ты давно ли стал специалистом по MCU?
Mozgo
Док, нашёл кого говном поливать Я вообще не специалист, руководствуюсь только логикой и немногими познаниями
Dok
Кого? У тебя очки выпали? Я не тебе и отвечал
Argentina
Со времен стм8, вангую
Sim
Ненавижу стм8 - крови попила... Сейчас с атмегой мучаюсь - прога не грузится с первого раза - раза с пятого-десятого только. Чё - к чему не догоняю , ну и совета здесь спрашивать не у кого...
Sim
Завтра утром стану, ибо у меня работа такая...
