из того что я понял) я померил что есть скачек напряжения ~9 В на крайних контактах конектора акб, и цикличный звук подключения зарядки, но только в одном тайп-с
из того что я понял) я померил что есть скачек напряжения ~9 В на крайних контактах конектора акб, и цикличный звук подключения зарядки, но только в одном тайп-с
Комментарии: 29
Anonim
значит контроллер заряда в порядке, его вычеркиваем слева есть нераспаяный коннектор дебаг ну там наверное гнилой разъем просто, советую сразу проверить чтоб не упахать пока будете с батарейкой разбираться на 3 и на 4 пинах должно быть 3.3в и на хорошем мультиметре раз в секунду будет подрыгиваться
Abrakadabra

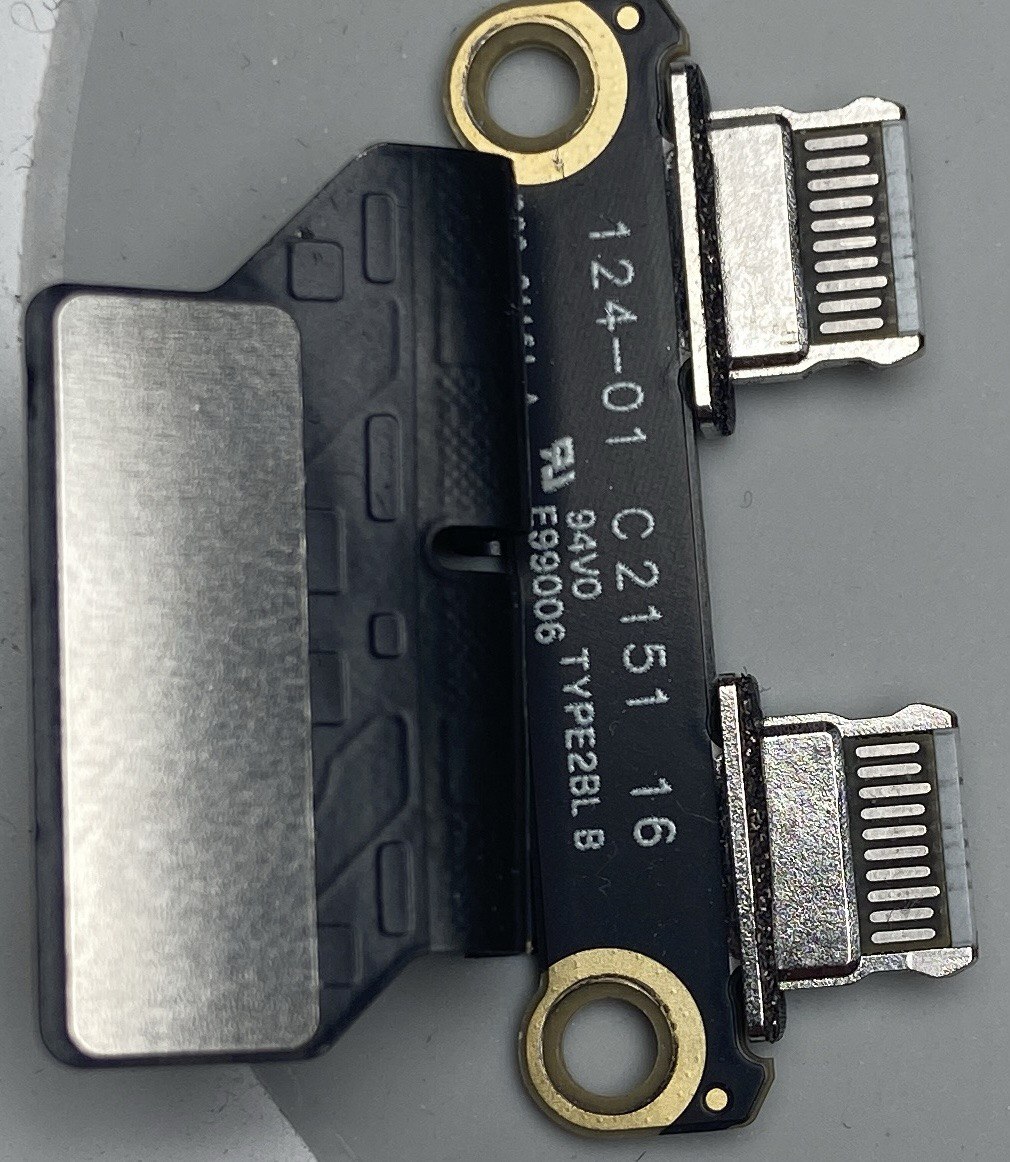

Я снимал осматривал тайпс выглядит как новый
Maksim
Там осторожно с замерами. Тонкими щупами и твердыми руками надо. Если щуп соскочит и замкнет + батареи на эти пины, точно будет беда.
Mykola
с обратной стороны на диоде померить)
Anonim
ну там транслятор сигнала есть, вдобавок там прыгает 6в при отключенной батареи, оно сравнительно безопасно для 3в сигналки но да, коротить не полезно
Abrakadabra
У меня щупы толще этих контактов)
Mykola
напаяй иглы себе
Maksim
Во во. Это я как эксперт говорю. Я как-то по молодости любовался сигналом SVID, щуп соскочил и замкнул на +5в. В результате минус процессор и шим проца.
Abrakadabra
Mastech mas838 я не спец, обычный дешевый) Я подумал речь про контакты слева от разъёма акб
Anonim
а. ну картинку же приложил
Abrakadabra
Теперь я понял что это разьем акб, я в схемах не силен
Anonim
на таком есть вероятность что не будет видно сигнального пинга на даталинии. осциллографа надо полагать нет
Abrakadabra
Осциллограф могу купить, если подскажите недорогой с озона к примеру(потом пригодится ))
Anonim
ну вы ремонтом заниматься планируете профессионально?
Abrakadabra
Нет, я любитель
Mykola
https://www.aliexpress.com/item/1005005920059835.html?srcSns=sns_Copy&spreadType=socialShare&bizType=ProductDetail&social_params=60573016798&aff_fcid=35e38c8645414ee7804b42cf263f8857-1712406974809-09653-_EIjUQAH&tt=MG&aff_fsk=_EIjUQAH&aff_platform=default&sk=_EIjUQAH&aff_trace_key=35e38c8645414ee7804b42cf263f8857-1712406974809-09653-_EIjUQAH&shareId=60573016798&businessType=ProductDetail&platform=AE&terminal_id=883a85401cde4c59ae5ec62121d25a9c&afSmartRedirect=y вот такой недавно немного пользовал в домашних условиях, за свои деньги пойдет
Maksim
Серьезно, разовый ремонт лучше отдать в сервис, где умеют делать макбуки. Дешевле выйдет. Тут очень легко навредить, по-неопытности.
Mykola
до полноценного ему далеко, но поиграцца можно
Abrakadabra
Посоветуйте, пожалуйста, сервис в Москве-Зеленоград. Я надеялся легко отделаться заменой акб спасибо, ссылка открылась только через впн)
Smetankin
Да бляха давай посмотрю Территориально Митино Но до выходных либо уже через 1,5 недели… на стоп сервис ставлю, чемоданы паковать будем)
Anonim
в смысле, можно так толкнуть просевшие банки
Abrakadabra
завтра сниму плату, пришлю фото, а там будем посмотреть
Abrakadabra
Доброе утро, раздобыл осцилограф на 3 пине есть ~3 и подпрыгивает раза в два
Anonim
да cmd+V а на 4 пине что? их там два, один клок, второй данные. оба должны прыгать если один не прыгает то поздравляю, это и есть неисправность. дальше пальчиком по бордвью
Abrakadabra
Ничего, спасибо большое
Maksim
Сопротивление обоих пинов на землю сравните (при отключенной зарядке). На 4-м будет заниженно скорее всего.
Anonim

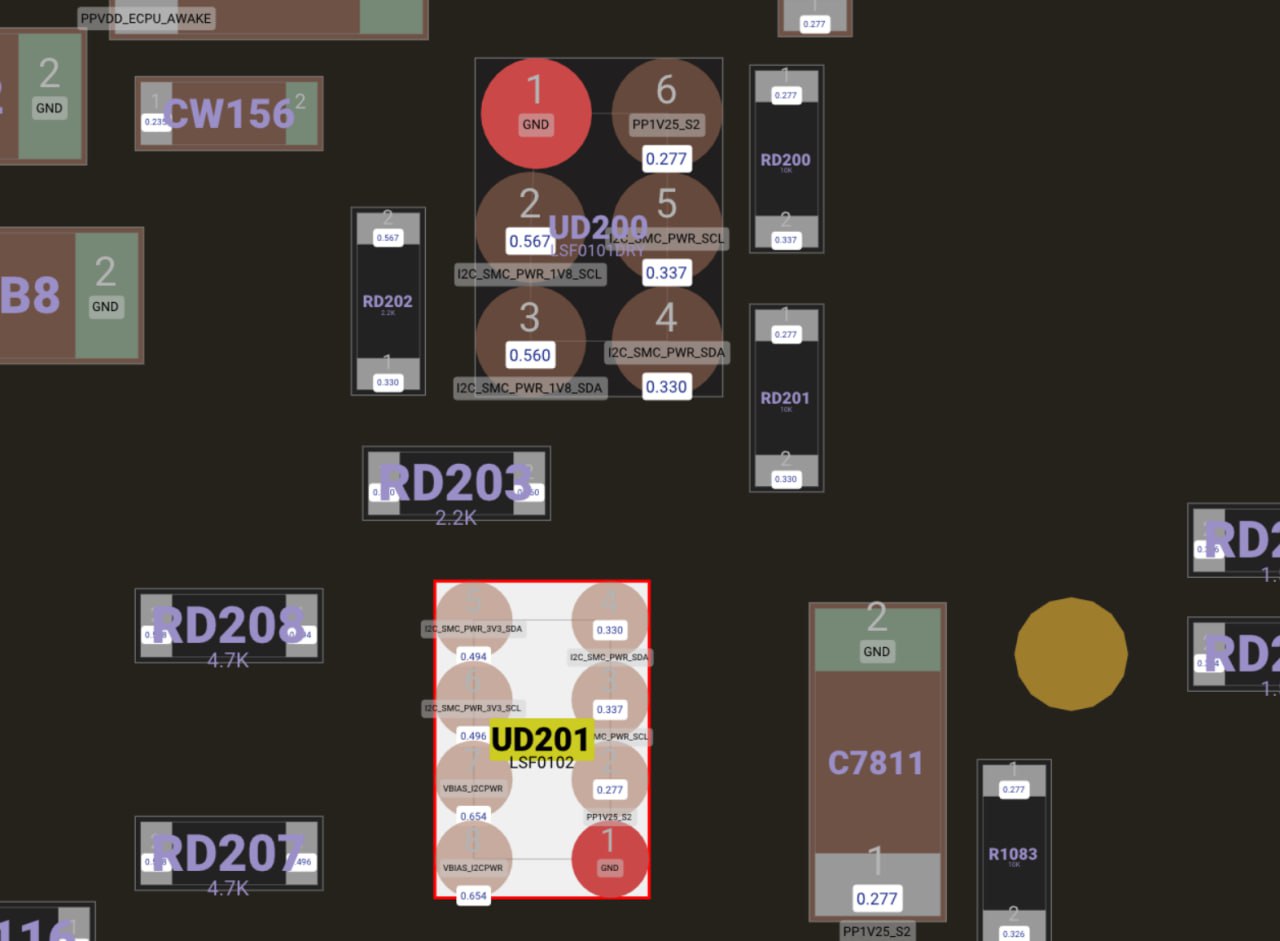

если там ноль, то смотрите на землю, либо там кз либо rd208 отвалился ну еще надо конечно посмотреть с другой стороны шифтера UD201 идея такая - там на шине висят аж три разных потребителя с разным уровнем сигнала. сигнал адаптируется по уровню шифтерами
Abrakadabra
Спасибо, Тут я уже доверюсь специалистам и отдам в ремонт(блин ехать правда далеко до Москвы)
Anonim

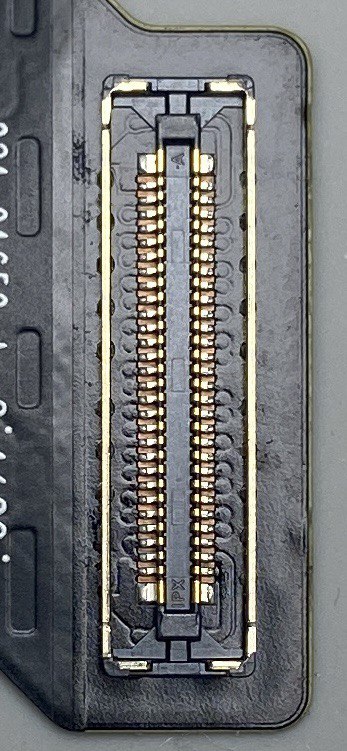

я думаю вы там найдете при внимательном осмотре пятно окисла вот тут где-нибудь :
