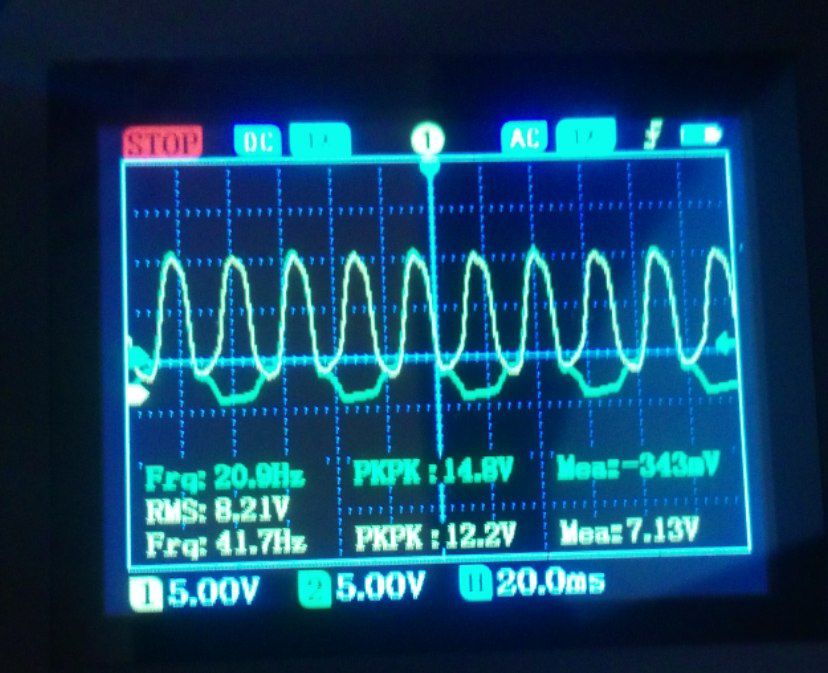

ну вот, обрезана Пытаюсь снять осцилограму на входе и выходе диодного моста, но отображаться какая то хрень, на втором фото отсоединил земляной щуп на входе диодного моста . (первый канал это сигнал на выходе диодного моста, второй канал это вход)
ну вот, обрезана Пытаюсь снять осцилограму на входе и выходе диодного моста, но отображаться какая то хрень, на втором фото отсоединил земляной щуп на входе диодного моста . (первый канал это сигнал на выходе диодного моста, второй канал это вход)
Комментарии: 11
Zhorik
Что у тебя куда подключено?
Boy

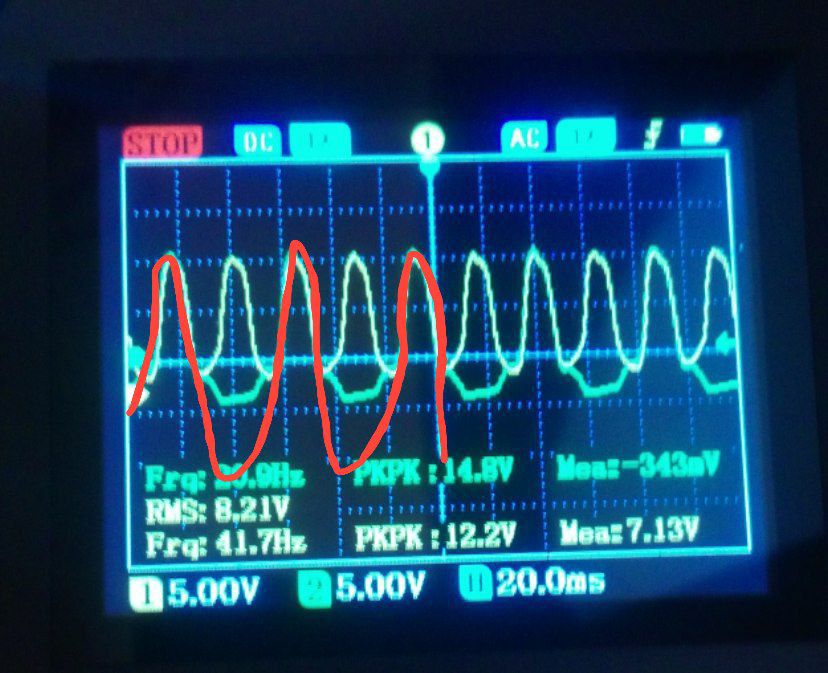

должно было бы как то так это без одно земли
Zhorik
Нарисуй что у тебя подключено куда Если у тебя зелёная - выход и одна земля на входе, то всё правильно показывает.
Boy
выход жолтая, зеленая вход
Zhorik
Бля, земля у тебя где?
Anonim
держи!
Zhorik
Спасибо, добрый человек) Правда не мне нужна
Anonim
никогда не помешает;)
Boy
красным щуп показан, черным земля
