В общем у нас делали ремонт в офисе и выкинули охапку камер. Я подобрал и смотрю, есть ли что рабочее. Разобрал. Не подключен шлейф. В разъеме 4 провода, на выходе - три....
В общем у нас делали ремонт в офисе и выкинули охапку камер. Я подобрал и смотрю, есть ли что рабочее. Разобрал. Не подключен шлейф. В разъеме 4 провода, на выходе - три....
Комментарии: 12
Denis
Черный и зеленый gnd
Dark256
Соотв вопрос - как нахлобчить разьем и какой провод за что отвечает. Ага. Понял :)
Denis
Красный +12 вольт, белый видеовыход
Dark256
Странно, что на выходе нет красного. Видать вырвали с мясом. Ок, спасибо.
Mezzo
И в Гугле
Dark256

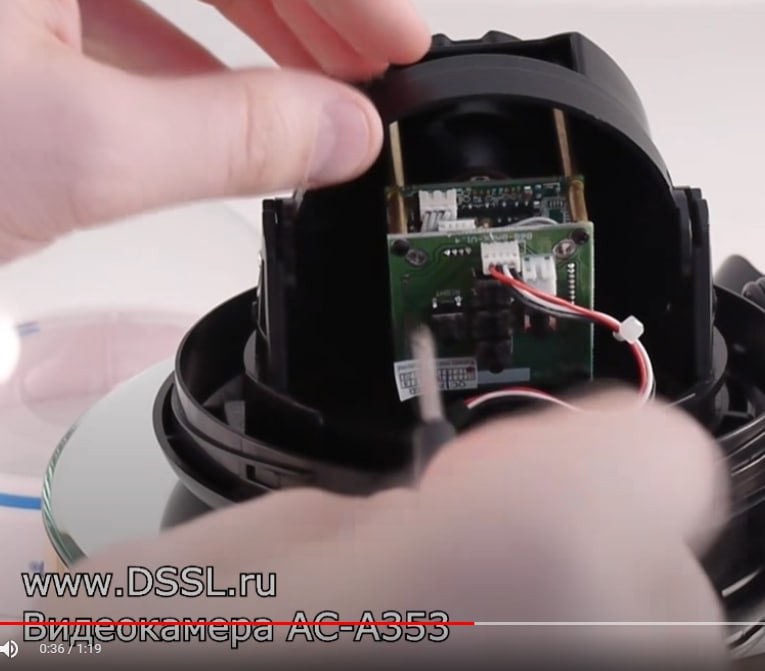

Не нашел. Нашел единственное видео, но там другая плата.
Denis

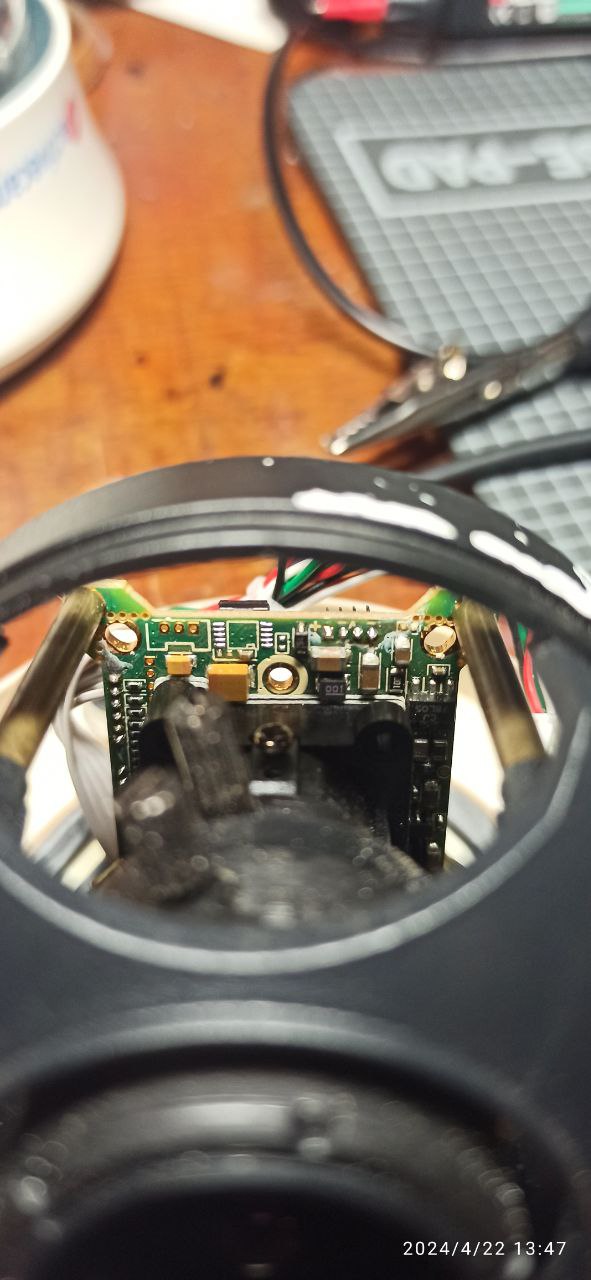

Вот тут даже на плате подписано
Dark256
А. Это два минуса. Логично. Смущает буква А :) Аутпут :)
Denis
Это V, видео. Просто вверх ногами читаешь )
Mezzo

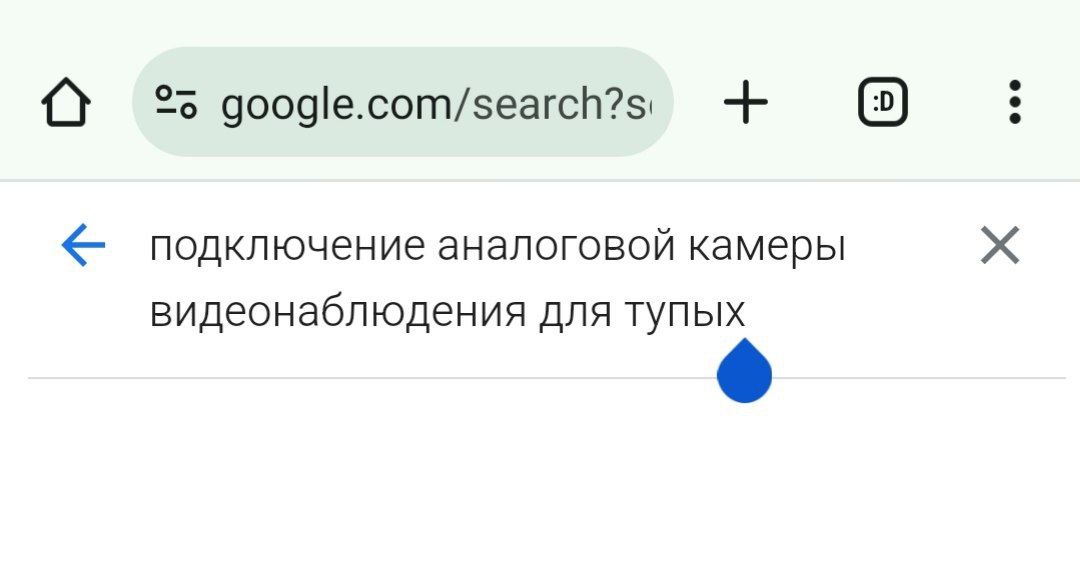

Вот по этому или любому подобному запросу куча картинок А если ещё спросить про цвет проводов ... А два нуля не просто так Один для питания, другой для видео, это же элементарно, если не сильно тупой...
Dark256

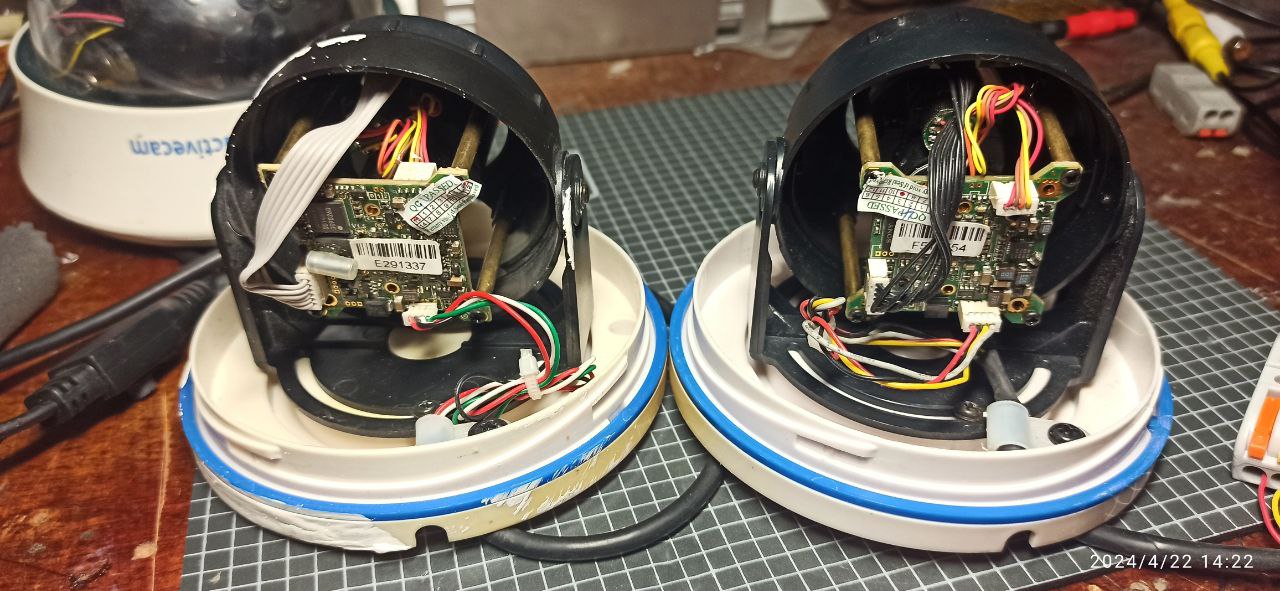

Точно :) Ну... Одна из трёх заработала. Причем ОБЕ - АС-А353. 2012 и 2013го
Mezzo
Так у него лапки
