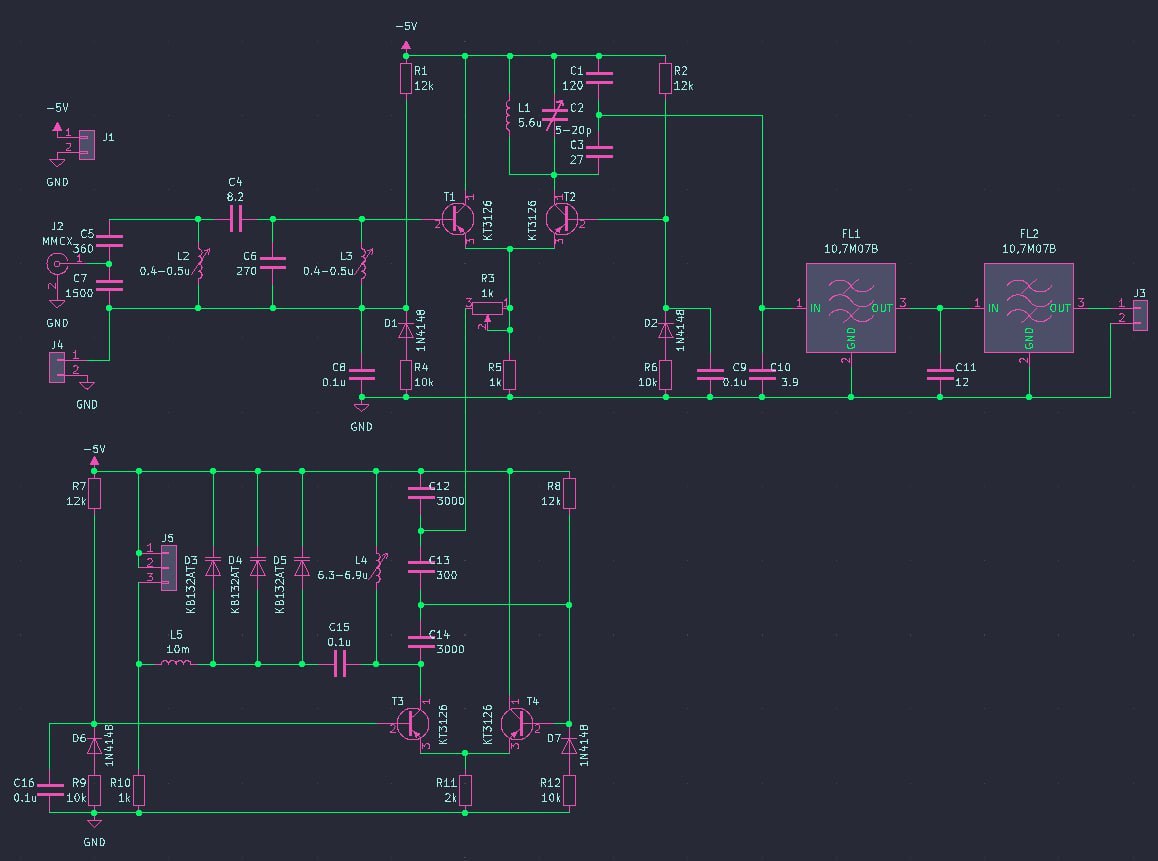

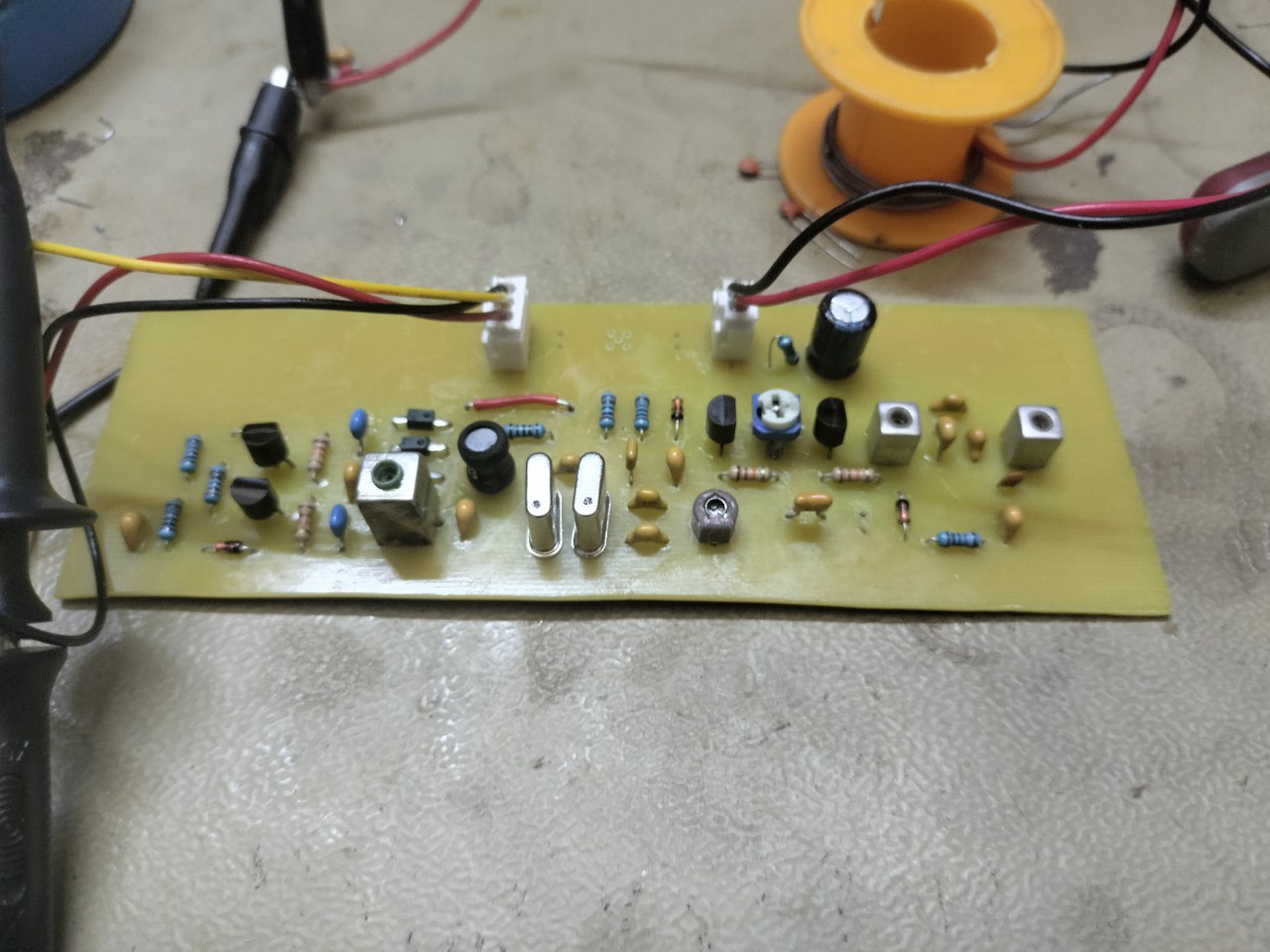

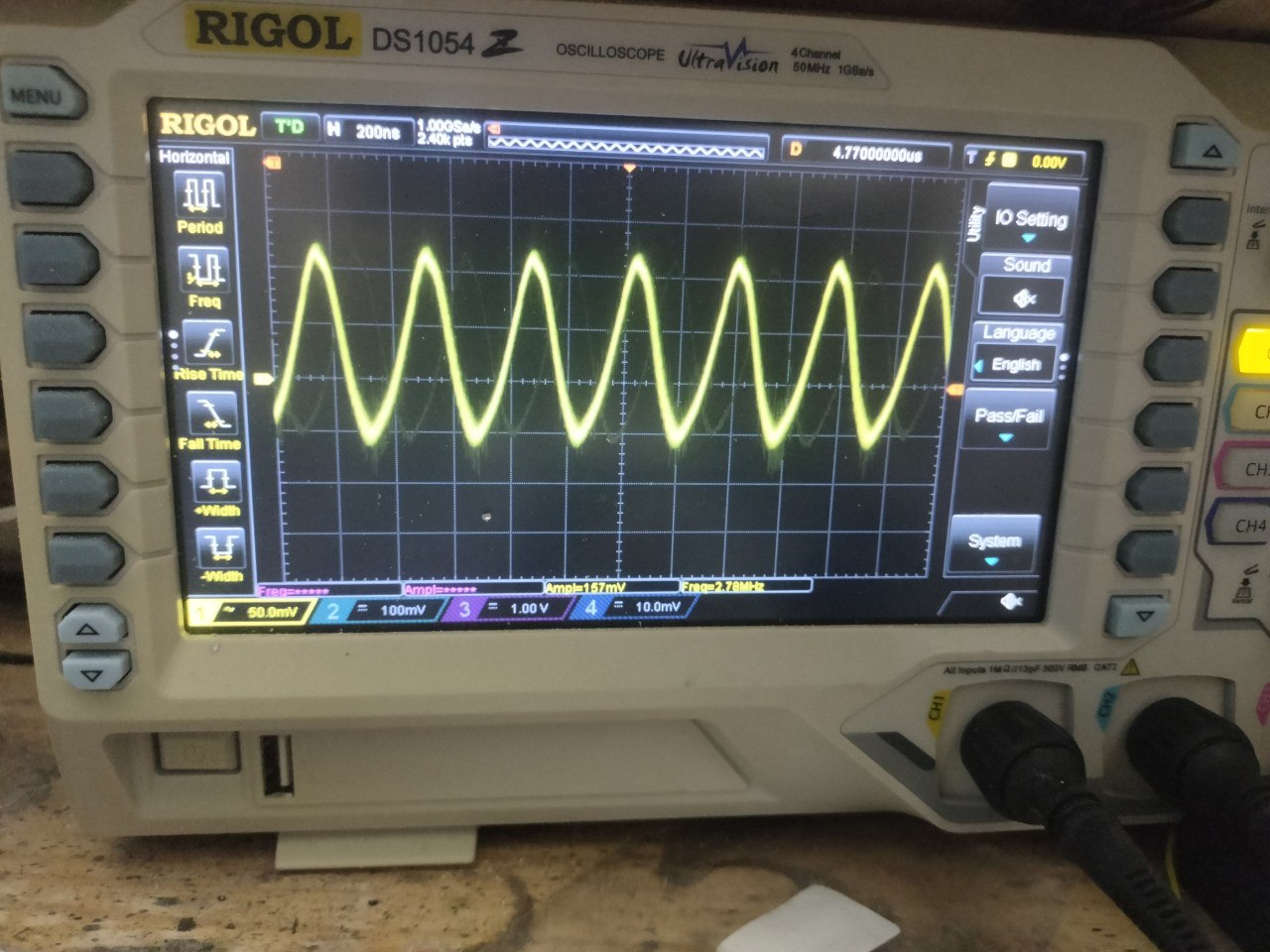

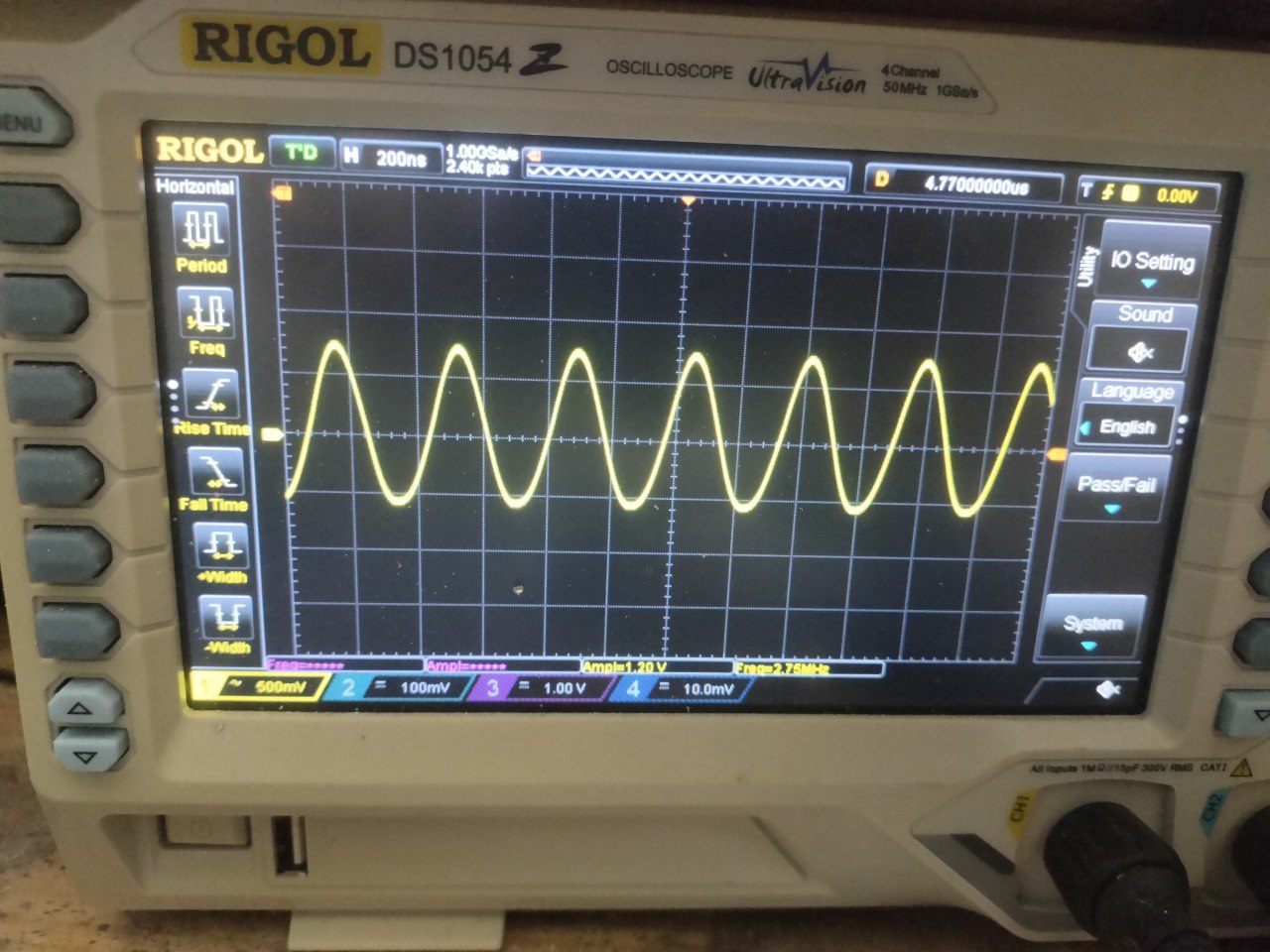

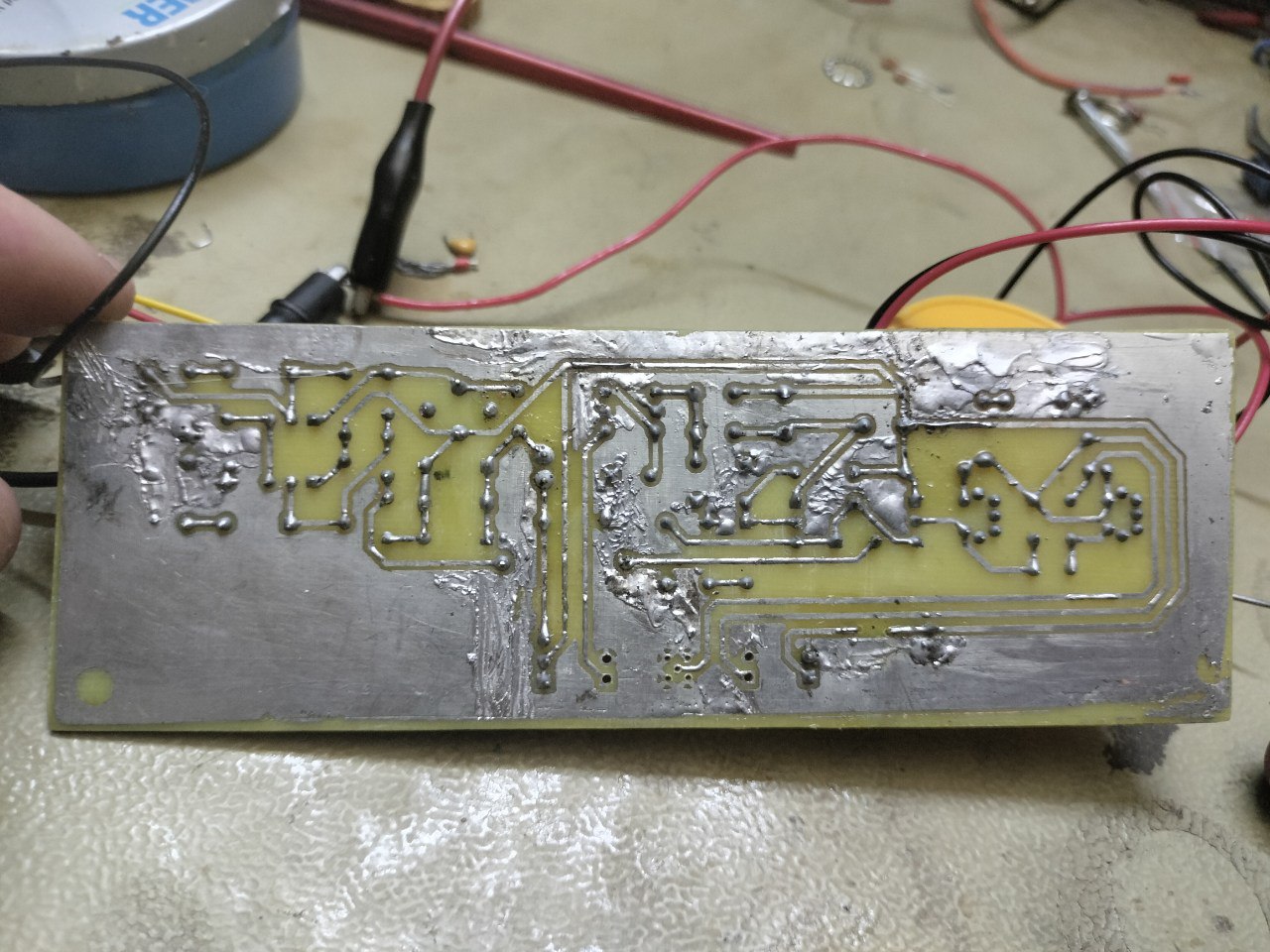

Всем привет! Насчитал следующую херобору, и с ней чудеса происходят. Пытаюсь нормально гетеродин со смесителем сцепить, и наблюдаю следующую картину: на C12 и C13 все отлично (первые две осциллограммы), а вот на эмиттерах T1 и T2 появляются непонятные искажения с видоса (на нем потенциометр вращаю). Причем когда отвёртка вынута, то искажения меньше. Питание развел вроде как звездой, на вход поставил RC-фильтр 10 Ом 470 мкФ, но беда осталась, хоть и стала сильно меньше. В чем может быть проблема? Питаю от ЛБП, катушка гетеродина экранирована, но наводки некие все равно есть Плата кривожопая, потому что я в нее паяльником тыкаю второй день безрезультатно (
Комментарии: 4
Gin
D7 R12 не надо шунтировать конденсатором? И да разброс номиналов деталей в симметричной схеме должен быть 0.1 процента, если не меньше. Также электромагнитную обстановку каждой детали надо учитывать. То есть надо выявлять что сильно "фонит" в схеме и накрывать экраном. Также резисторы могут сильно шуметь.
Semen
шунтирование кстати должно помочь, солидарен + проверьте правильность расчёта RC-цепи на входе.
Mezzo
Так отвёртка керамика нужна Надо Плюс на обеих шинах -5в конденсаторы 0,1 нужны ближе к транзисторам
Mark
Если шунтировать, то ПОС уйдет
