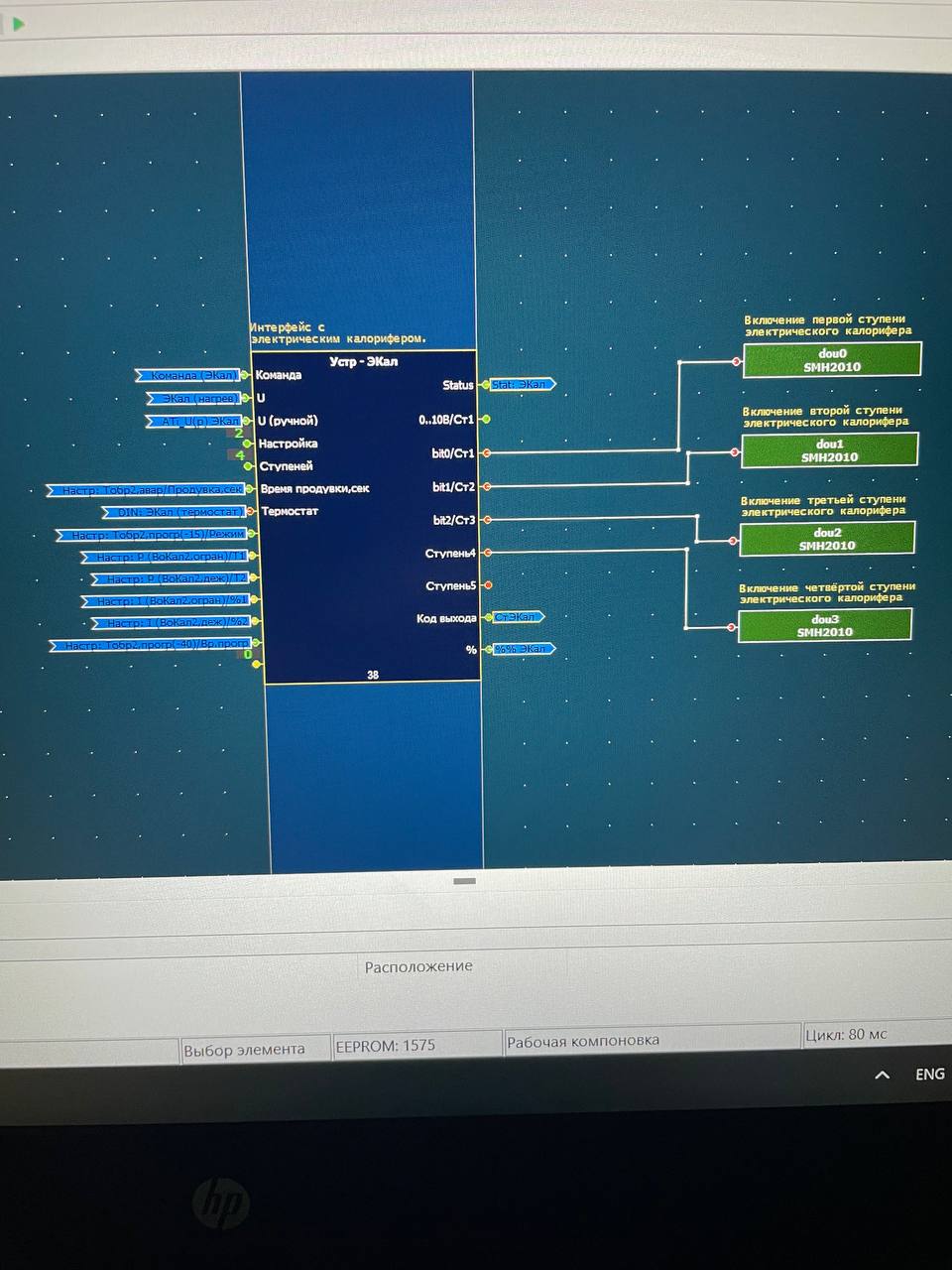

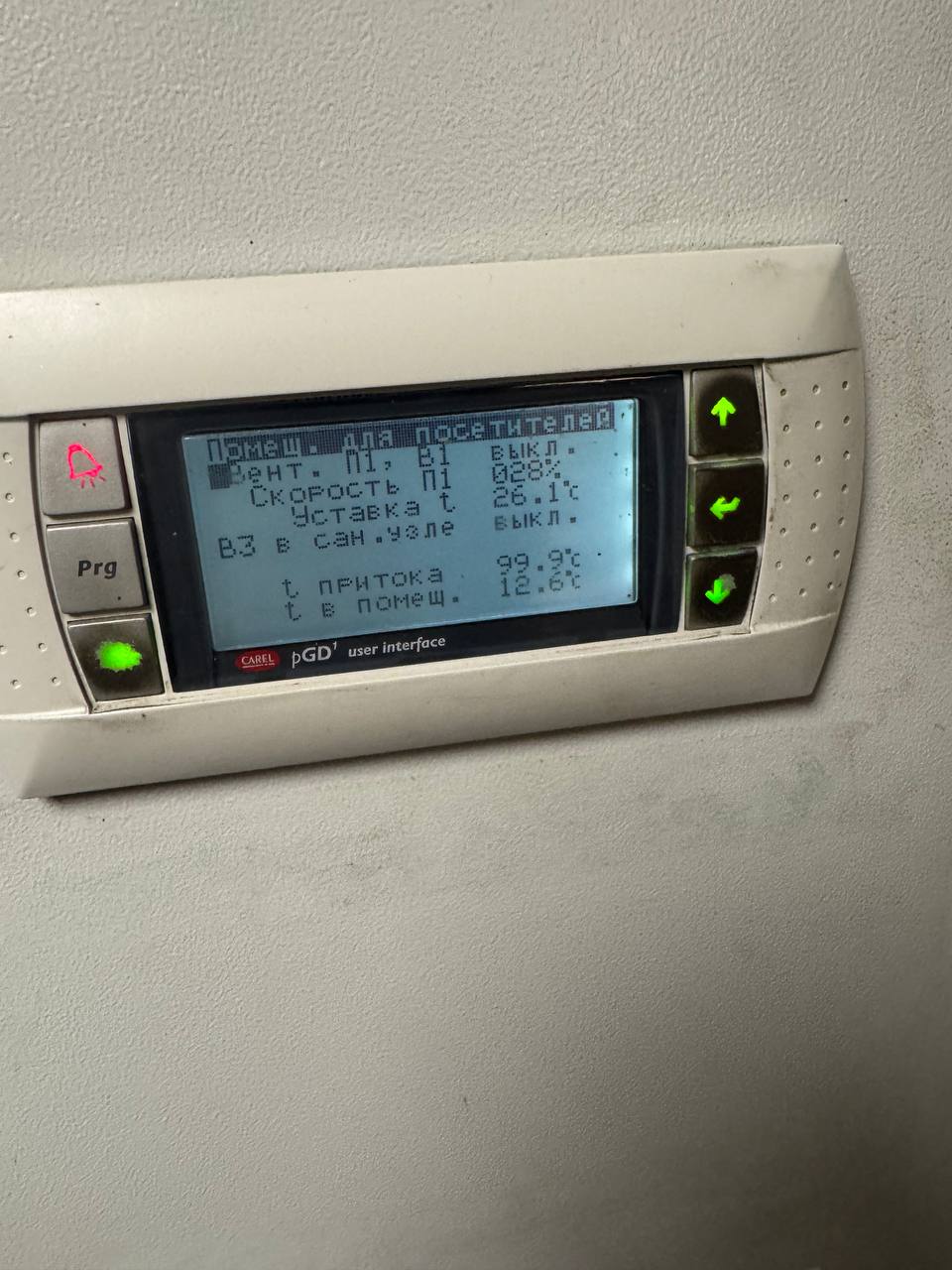

Народ, приветствую Я только начал изучать программирование плк Объясните кто нибудь Я в smconstructor создал проект для управления приточки с 4 ступени электрокаллорифера - первая от ттр, остальные км В smconstructor нет функции назначения выхода на ттр, следовательно и при загрузке проекта в smlogix нет ттр Как назначить выход на управление ттр? Надеюсь понятно объяснил
Комментарии: 61
Anonim
Всем привет! Как вопрос с импортозамещением кто прорабатывает?))))
Anonim
PLC GE и модули. Вопросы в личку.
Shakespear
Отечественных контроллеров полно, выбирай любой
Anonim
Кто то, как то. Чьего отечества?
Shakespear
российскофедерационного
Andrey

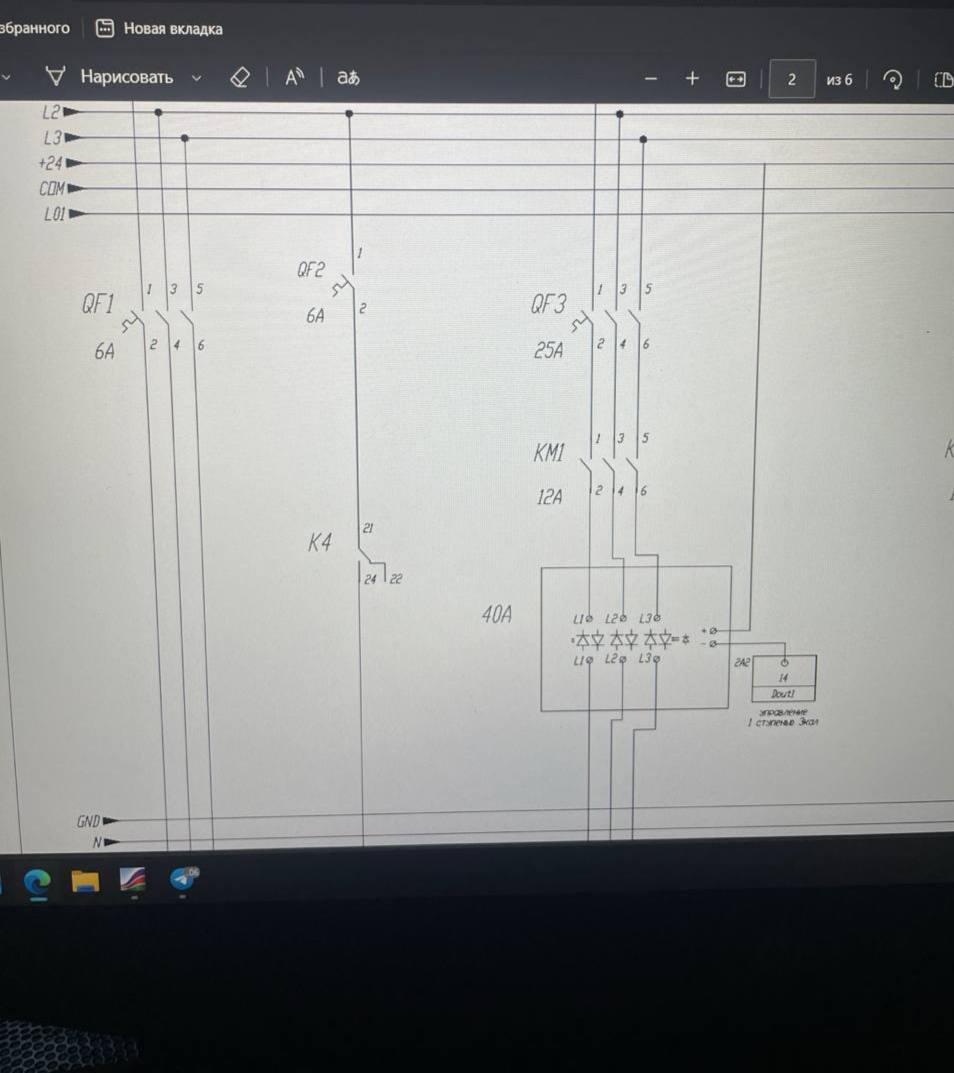

Вот ты и попался. Фильтр на ЧП в РФ может поставить только ИИ, людям это дорого и не нужно. Ну и кнопки пуск-стоп вместе с ЧП явно из яндекс-картинок про инди-автоматику Наверно какой-то ШИМ выход? Тогда дискретный должен быть. Глубже посмотрите в блок, что там на ступени 1.
Vadik
55кВт, ну его нахер, без ЭМС фильтра. А стоп/пуск тут и нету, они на других страницах. Это я подарю питание на частотник. Вообще я такой хернёй не маюсь, не ставлю пускатель перед частотником. Но тут 100 ампер, чо-то я зассал.
Andrey
Ну если питание скакнёт, то для перезапуска придётся тебе бежать кнопочку нажимать. А мог бы в кресле кофий пить.
Vadik
Не. Не мне, оператору. Пускай бежит, он в непосредственной близости будет. Да и если сильно приспичит, добавлю дистанционный пуск. Но вообще включение самого маленького частотника, это часть алгоритма запуска, не самая сложная.
Gabrrr
Ну зря не ставишь. По сафети то его как отрубать?
Vadik
Я вот с сэфити пока не определился. Ставить его или нет. На мелочь до 4кВт я особого смысла не вижу. На массовые(по 200-300 шкафов) проекты ни когда не ставил, да мне бы и ни кто не дал бы поставить на hvac. А вот тут думаю как реализовать защиты по аварийке, если при экстренном торможении частотник как раз и должен экстренно тормозить. Если его рубануть, там минут 5-10 ещё крутится будет. Так что пока до щита контроллера не дошёл , а там буду читать про новые тенденции.
Evgeniy

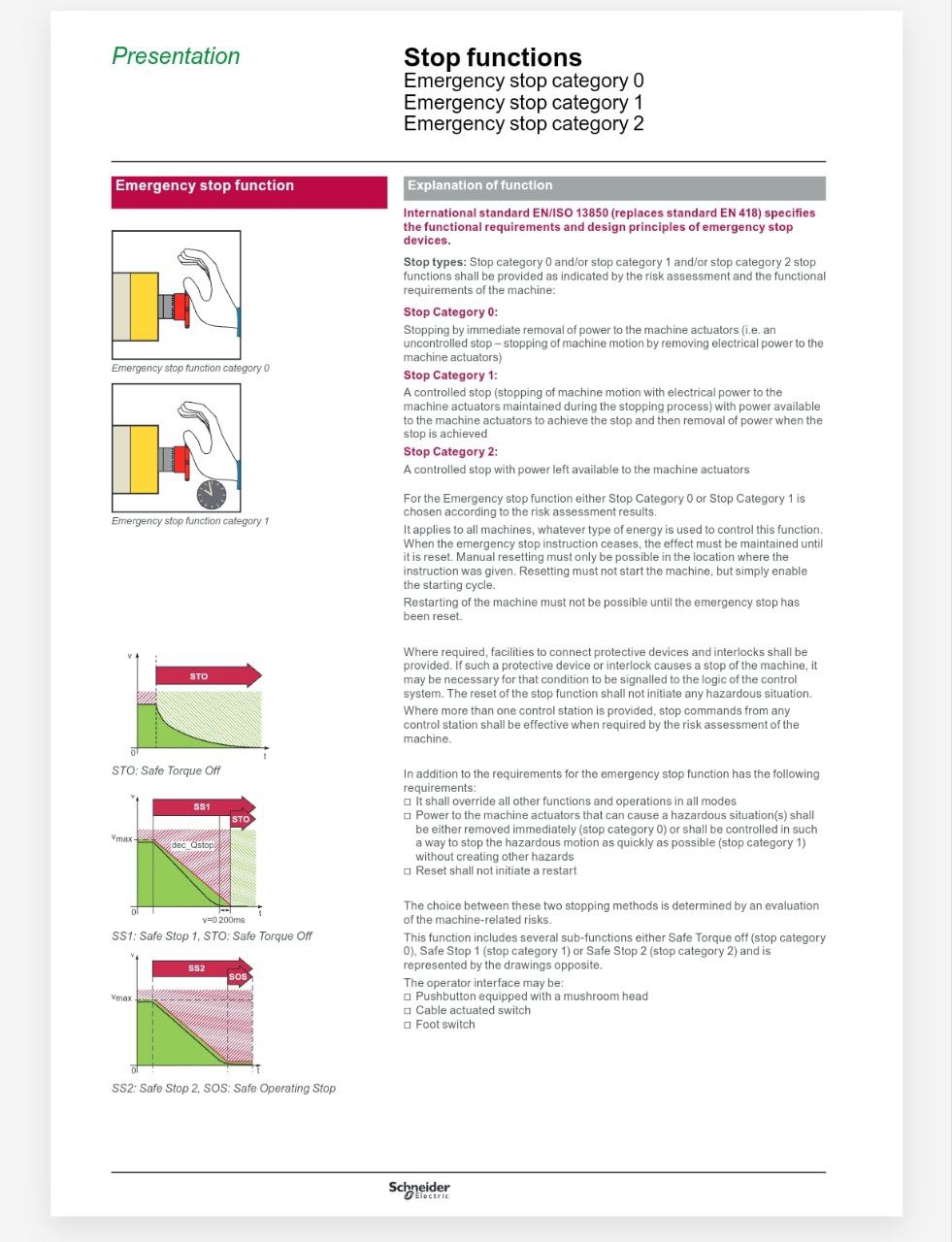

Не отрубать питание, а быстро останавливать по доп.входу, у многих ПЧ есть функция quick stop которую можно повешать на дискретный вход. Новых тенденций нет, так же 3 категории STO, 3-я как раз подразумевает быстрый останов с последующим снятием питания.
Vadik
Есть название ГОСТа или ссылку где почитать? Я пока не понимаю, как это сэфити с задержкой. Это не совсем то получается.
Evgeniy
А зачем вам на винта быстрый стоп? Он открытый, кого-то порубить может? Или сдуть) p.s. Я забыл, 2-й останов с последующим снятием питания, 3 без снятия питания. Давно папку собирал с превентовской документацией, все наши госты это копии исошек европейских https://schneider-electric.app.box.com/s/d33q3veq2yitfmd6gzr7qbntxmo14nay/folder/130455628611
Vadik
Не. Это не водоснабжение или вентиляция, это станок с 55 и 160 кВт движками. Вот я и смотрю - сэфити отрубать питание не будет, а если и будет то после таймера - я виже потерю смысла в сэфити. А рубить только автоматику по сыфити - это вообще какой-то бред. Но это мои мысли, пока ещё глубоко не копал. За ссылочку - спасибо! Почитаю.
Anton
за нас все придумали давно. у гейропейцев есть стандарт sil, можно следовать ему
Vadik
Яндексить "sil"?
Anton
sil3
Sergey
Не sil. ГОСТы безопасность на станков. Там есть описание блокировок
Vadik
Название ГОСТа?
Evgeniy

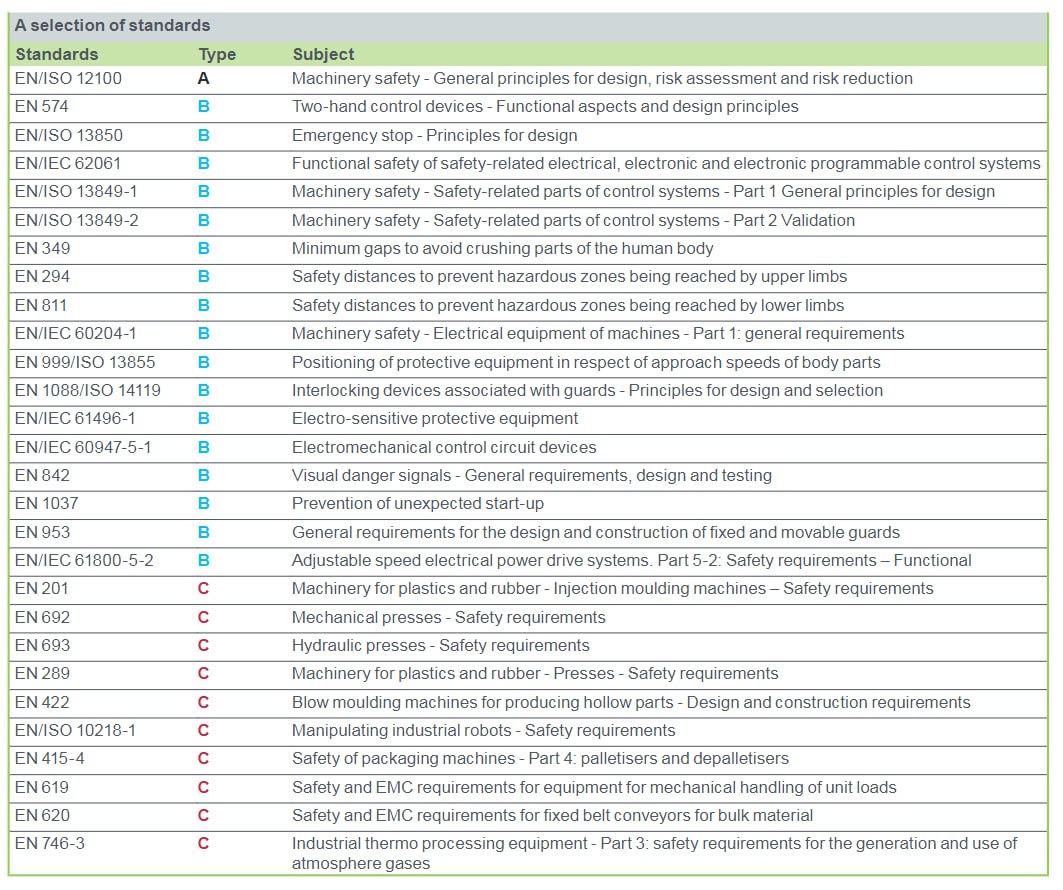

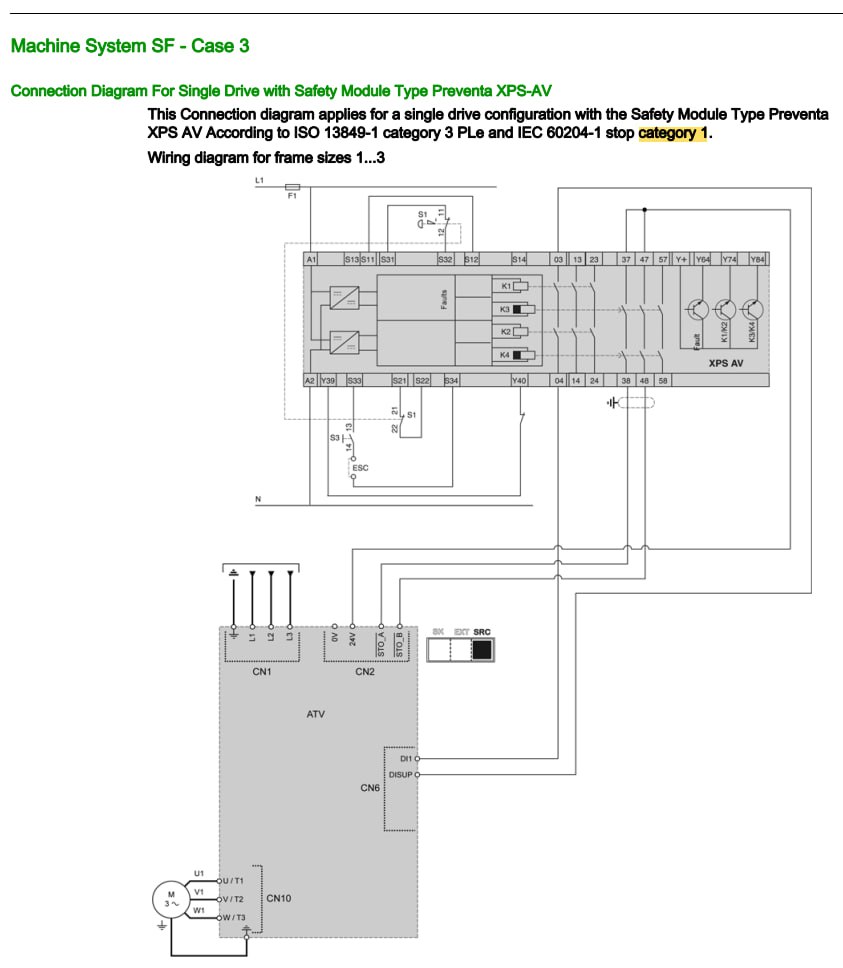

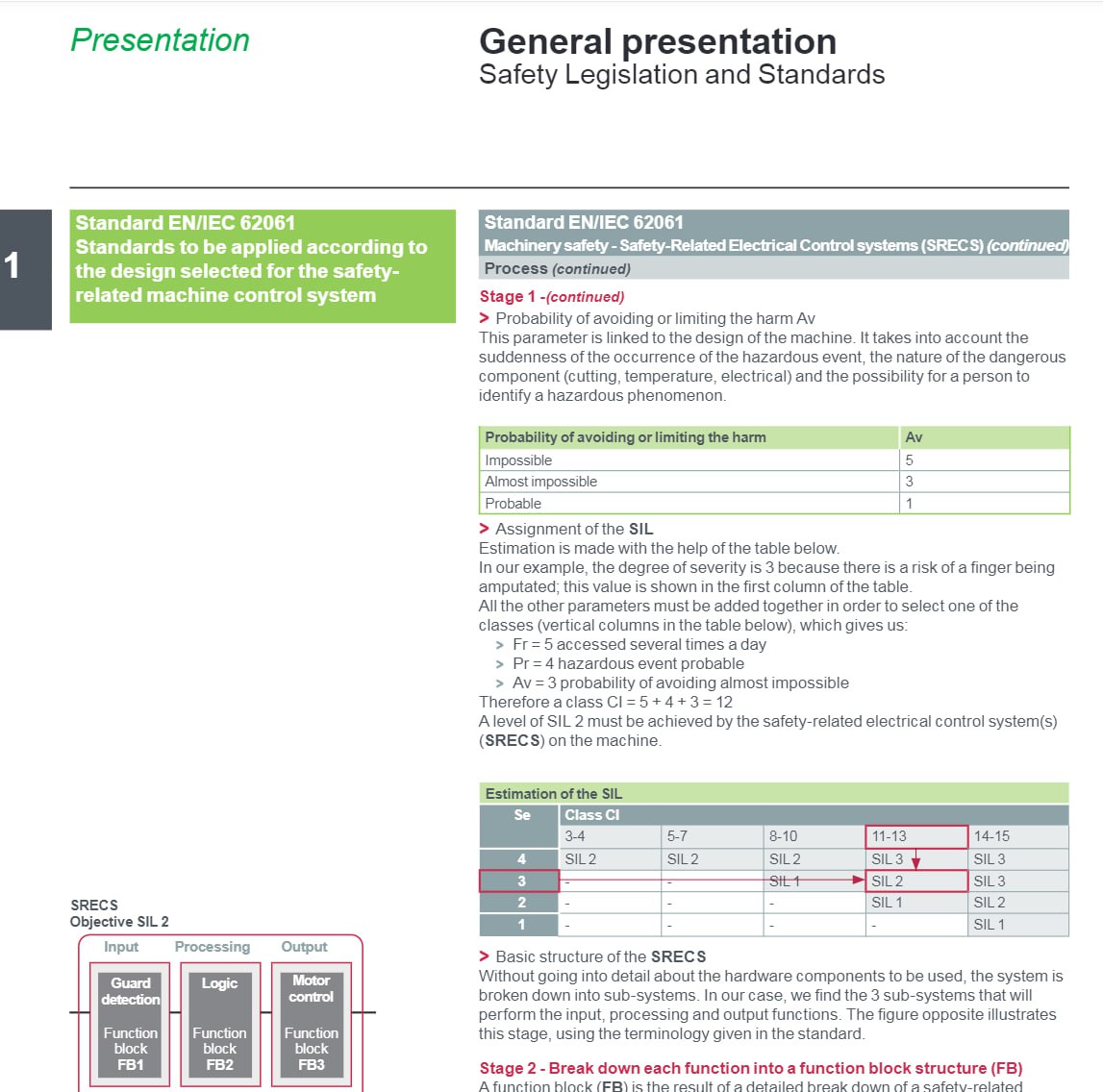

Можете посмотреть в доках Safety на европейское оборудование как организуют. Вот пример с алтиварами Выше по моей ссылки ГОСТ ISO Безопасность оборудования. Элементы систем управления, связанные с безопасностью. Часть 1. Общие принципы конструирования
Evgeniy
От него все начинается и далее еще с десяток их
Vadik
Не, не. За эту ссылку спасибо! Просто Антон дал тэг "sil3", Сергей сказал не "sil" искать надо, а ГОСТы. Вот я и спросил - если ГОСТы, то какие? Просто послать поискать в интернете недостаточно для конструктивного разговора.
Anton
госты основывают на стандартах IEC. так что можно начать с сил3 :)
Shakespear
если прям надо гост, то искать надо не sil, а УПБ
Vadik
Ну... проблема поиска в интернете - это нахождение нужного сочетания тэгов. sil3 - это минимум которого хватит. УПБ - мне тоже хватит. А просто ГОСТ - это я два-три дня искать буду, пока наткнусь на необходимое.
Anton
госты - потом. сначала он пусть почитает про sil, обучит свой чатгпт немного, а затем пойдет читать госты, исо и прочее
Evgeniy

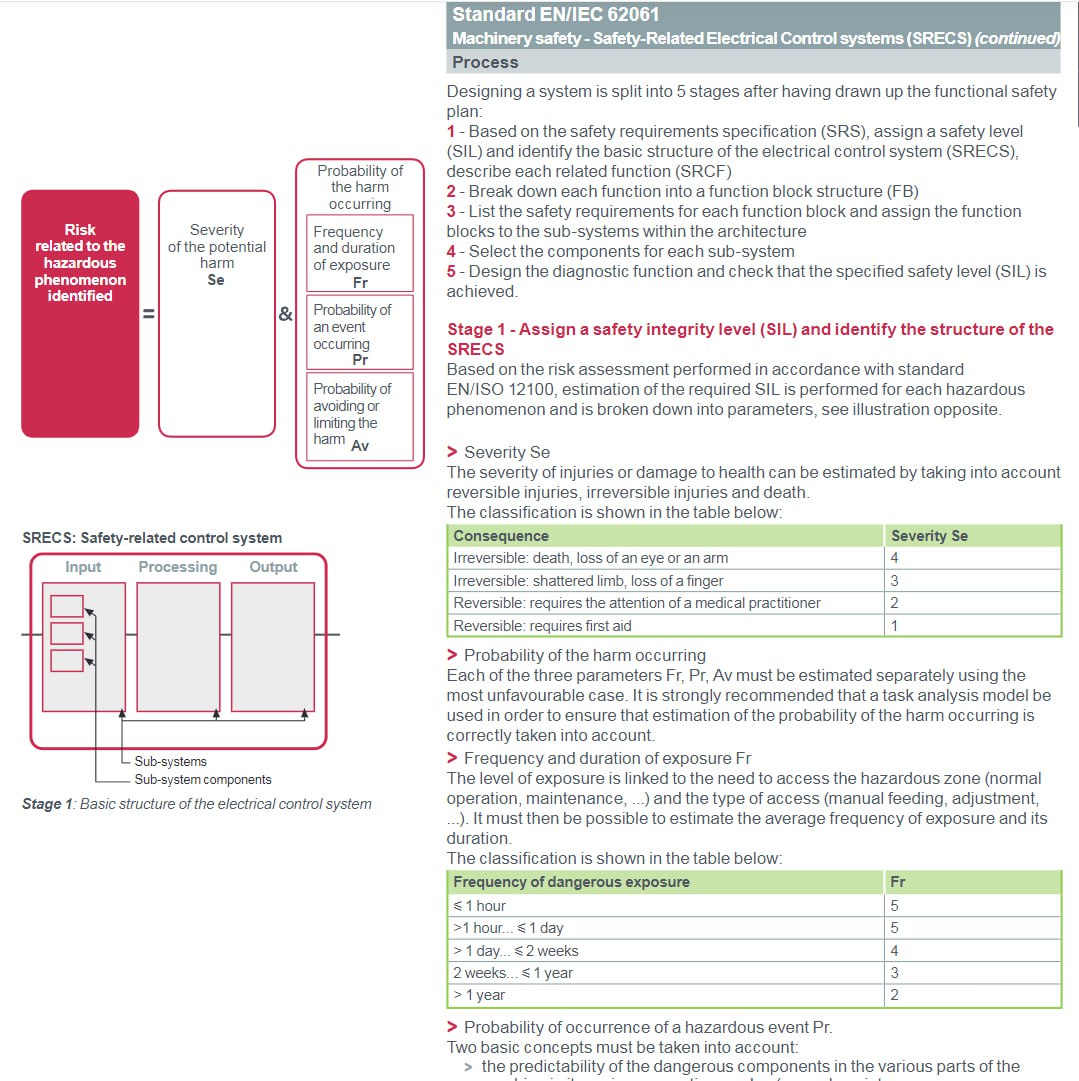

Sil это уровень, которому должна система соответствовать, в зависимости от рисков и т.д.
Anton
и там же где то пишут, как она должна себя вести
Shakespear
они себя никаким особым образом не ведут
Anton
если бы не вели, то никаких "стандартов" не изобретали
Shakespear
вот есть обычное реле интерфейсное, а вот SIL2. скажите, как они по принципу работы отличаются
Anton
ваще хз. когда мне надо было вникнуть, что это за реле с сил3, я сидел, несколько часов гуглил, вникал, что это, зачем вообще, почему и как работает. хватило.
Shakespear
То есть вы вникали, но так и не вникли, я правильно понимаю
Anton
во что надо - мы вникли.
Shakespear
Но так и не поняли, чем обычное от sil отличается
Toxic
желтенькое оно)))
Shakespear
Это sil3, а sil2?
Toxic
а есть разница в цветовой маркировке? помоему что сил2 что сил3 желтенькие))
Shakespear
Хотя можно сказать, что отличия в сертификате это как со штанами
Toxic
Общество без цветовой дифференциации штанов обречено на вымирание
Anton
если бы мы этого не поняли, мы бы поставили обычные реле.
Shakespear
Но вы же не можете объяснить)
Anton
зачем? я не запоминаю табличные величины.
Shakespear
я же не прошу значения этих величин) написали бы, что они отказоустойчивостью отличаются и все
Anton
видишь ли... тут как устроено... когда ты много знаешь о чем то и тебе задают некоторый вопрос, есть большой шанс не ответить вопрошающему. ты думаешь - что за хзчто тебя спрашивают? что именно имеют ввиду? это наш местный чатгпт умеет вываливать 2-3 страницы текста на такие вопросы. я не умею.
Toxic
Вот, кстати, что копилот ответил: Реле SIL2 и SIL3 (Safety Integrity Level 2 и Safety Integrity Level 3) — это электромеханические устройства, используемые для контроля и защиты электрических цепей высокой мощности. Давайте рассмотрим их особенности: SIL2 реле: Надежность: SIL2 реле обеспечивают средний уровень надежности. Они способны управлять электрическими цепями, но не обладают такой высокой степенью безопасности, как SIL3 реле. Сертификация: SIL2 реле соответствуют требованиям международного стандарта безопасности IEC 61508 SIL2. Применение: SIL2 реле используются в различных областях, где требуется надежный контроль электрических установок, например, в промышленности, энергетике и автоматизированных системах. SIL3 реле: Высокая надежность: SIL3 реле проходят строгую сертификацию в соответствии с международным стандартом SIL3. Это гарантирует их надежность и безопасность. Безопасность: SIL3 реле специально разработаны для обеспечения безопасности в системах контроля и управления. Они применяются в областях, где сбой в их работе может привести к серьезным последствиям для людей и окружающей среды. Преимущества: Быстрое реагирование: SIL3 реле имеют высокую скорость коммутации, что позволяет им мгновенно реагировать на сигналы управления и быстро переключаться между состояниями. Встроенные системы защиты: SIL3 реле обладают встроенными системами защиты от короткого замыкания и перегрузки. Важно: SIL3 реле следует использовать там, где безопасность играет ключевую роль, например, в системах экстренной остановки, медицинских устройствах и системах пожарной безопасности
Pavel
Реле sil3 просто более надежные. Чем конкретно это обеспечивается - точно не помню, но как минимум там применены по 2 контакта на один выход параллельно для НО и последовательно для НЗ. Возможно еще какие-то конструктивные доработки есть, но это уже детали
Evgeniy
Если прям вообще по фэншую, скачайте SISTEMA. Накидаете цепь, она по ней всю информацию покажет и уровень и еще много чего, можно от обратного
Vadik
Я подумаю ;)
Evgeniy
Т.е. там можно подтягивать библиотеки оборудования Pilz, Preventa и других, там по каждой кнопке, реле, барьеру и другим прописана вся информация, в результате СИСТЕМА вам дает изчерпывающую информацию. Или вы собираете цепи безопасности из свой компонентов и в ручную пробиваете параметры, но это совсем печаль
Evgeniy
Тогда да, нужно) Можно взять реле безопасности которое поддерживает 1 категорию останова
Dmitriy
если в конструкторе выбрал первую ступень ттр, то bit0 это и есть ттр
Vlad
А куда тогда нужно прикрепить дискретный выход, который идёт на промежуточное реле и от него уже на км первой ступени?
Yuriy
Дерево проекта открой там вкладка вх/вых Выбирай выход ставь на поле и привязывай
Dyakonenkora
Читай внимательно описание блока элкал
