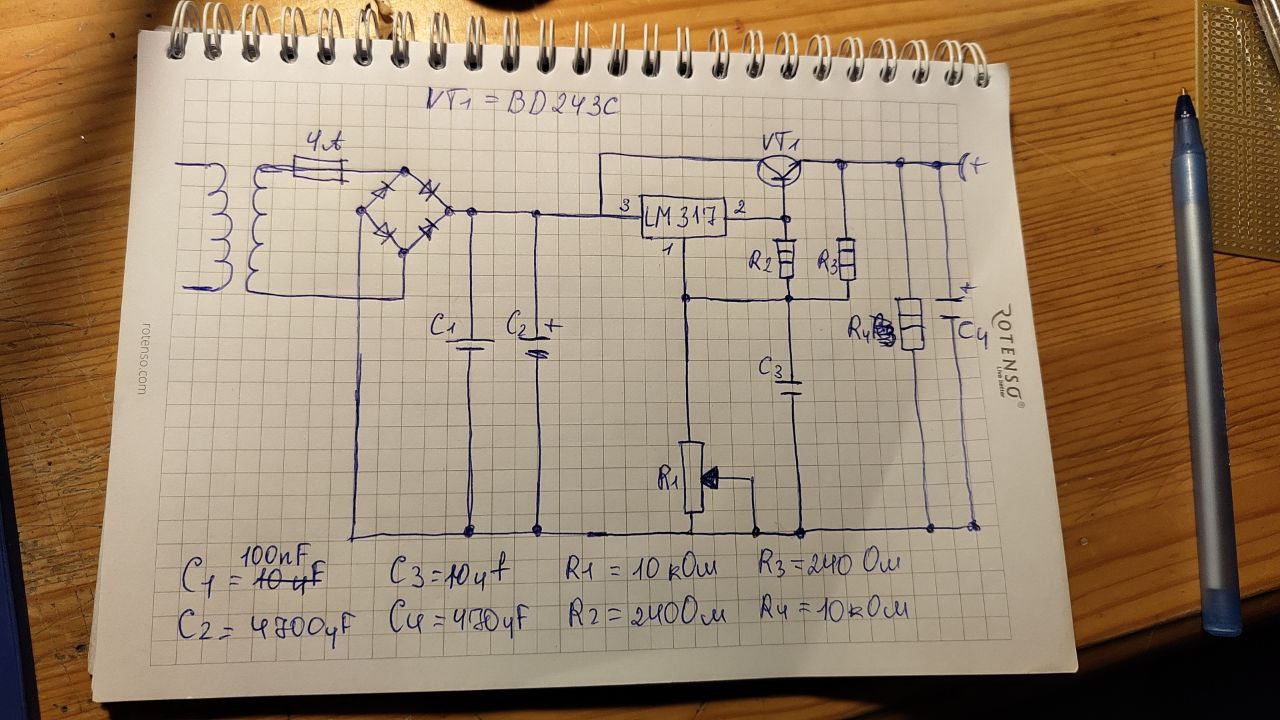

Здравствуйте интересуюсь электроникой и решил зделать свой регулируемый БП на лм317 с усиляющим трансзистором ,проблема в том что резистор р2 и р3 сильно греются даже когда дал их на два вата убрал р3 но р2 на 2 вата все равно сильно греется трансформатор выдает 24вольта и 4 Ампера после ЛМ317 выходит 31 вольт, разве на таком слабом БП должны быть более мощные резисторы
Комментарии: 14
Zoog
R1 должен в разы больше греться, не?
Serega
Незнаю не проверял ето все таки потенциометр то вроде окей было
Mezzo
Плохая схема
Serega
Та уже понял
Lifarigur
Линейный режим работы транзистора — не очень приятно
Zoog
там ещё и стабилизация не то чтобы работает
Lifarigur
Ага
Serega
В каком смысле?
Lifarigur
Можно стабилитрон поставить и с него регулировать по идее Либо не понимаю чего-то
Mezzo
Всё есть в мануалах
Zoog
317я не контролирует выход. см. схему в ДШ о как надо
Serega
Понял спасибо
Serega
Чем можно заменить 2N3752?
Zoog
смотришь свой макс. ток, напряжение, считаешь мощность. Выбираешь х3 по току и мощности
