Добрый день, коллеги! Возникла проблема со связью по RS-485 от ПЧ Schneider Electric ATV310 до ПЛК Siemens S7-1200. Вводные данные: есть ТП с 8 насосами и 8 мешалками (размешивают органику, читай электролит). Соответственно управляются они ПЧ, который стоит в ШУН. На каждый насос и мешалку свой движок. Данные с ПЧ считываются по RS-485, длина линии не больше 30 метров. Линия заземлена в шкафу автоматики. Проблема: не постоянная связь, зависание данных. При откинутых от связи RS-485 ПЧ насосы опрашиваются более-менее стабильно, при подключении все пропадает.
Комментарии: 22
Z-vladimir
Терминальные резисторы стоят? В таких случаях вообще нужно осциллографом смотреть сигнал
Johnny
Ставил в конце линии резистор на 120 Ом. Все тоже самое. Нужны ли подтягивающие резисторы? И так же необходимо ли покупать специальный терминатор от Шнайдеров, там резистор+конденсатор.
Z-vladimir
Вот поэтому осциллограф надо. Был случай что мастер и слейв устройства не были согласованы по уровню сигнала. Все слейвы отвечали, форма сигнала четкая, но уровень от слейва был около 4.5 вольт, а мастер не реагировал на сигнал ниже 5 вольт. Без осциллографа можно было только гадать. У ATV изолированные порты? GND порта имеет внутреннее соединение с заземлением? Если нет, то надо соединить с gnd мастера
Anonim
А в начале?
Johnny
В начале нет
Anonim
Странно. Вы с правилами топологии рс485 ознакомились?
Johnny
Да конечно. Я пробовал ставить в начале и в конце., и по отдельности. Ничего. Так же не стабильная связь.
Anonim
Тогда вам уже отвечали, про осциллограф. И про подтяжки к питанию прочтите
Anonim
https://automatix.ru/articles/?id=29138
Z-vladimir
А как там в целом с заземлением и выравниванием потенциалов? Получается 16 пч в линии?
Johnny
ПЧ больше а линии. Часть из них не в работе, отключены, часть Chint тоже откинул.
Z-vladimir
Надо разделить их репитерами
Johnny
С заземлением беда. Есть общий контур заземления, все шкафы, движки, оборудование, ПЧ были подключены к нему. Сделали дополнительную для шкафа автоматики и ПЧ, посадили их туда. Думали возможно со старого контура прилетает наводка, но ситуация не исправилась. Или разделить по группам насосы и мешалки, на каждую свою линию и посадить на разные модули, думаем про такой вариант
Skat
https://www.reallab.ru/catalog/interface-converters/rs-pull/ Решил аналогичную проблему с опросом частотников вот этим модулем
Evgeniy
У Алтиваров RS485 порты без развязки, если у мастера так же порт не изолярован часто проблемы бывают.
Johnny
Опрос идет с контроллера Сименс 1200. В руководстве у них написано, что нужно ставить подтягивающий резистор, но мы не ставили. Хотя на другом участке схема аналогичная, но частотников всего 7 и там все работает нормально. Просто линию заземлили и подключили к контроллеру, даже без резистора 120 Ом.
Evgeniy
Я по началу много намучался с сетью rs485 на Алтиварах с Модиконами. У SE еще и на большинстве ПЛК порты тоже без изоляции. Подтяжка(поляризация) действительно иногда помагает в случае с приводами. Но потом просто начал репитеры ставить TWDXCAISO между Алтиварами и Модиконами и проблем не знал. Оконечные терминаторы на которотких линиях большого влияния не оказывают. У меня есть сети по 100-500м без оконечников и работают уже много лет
Evgeniy

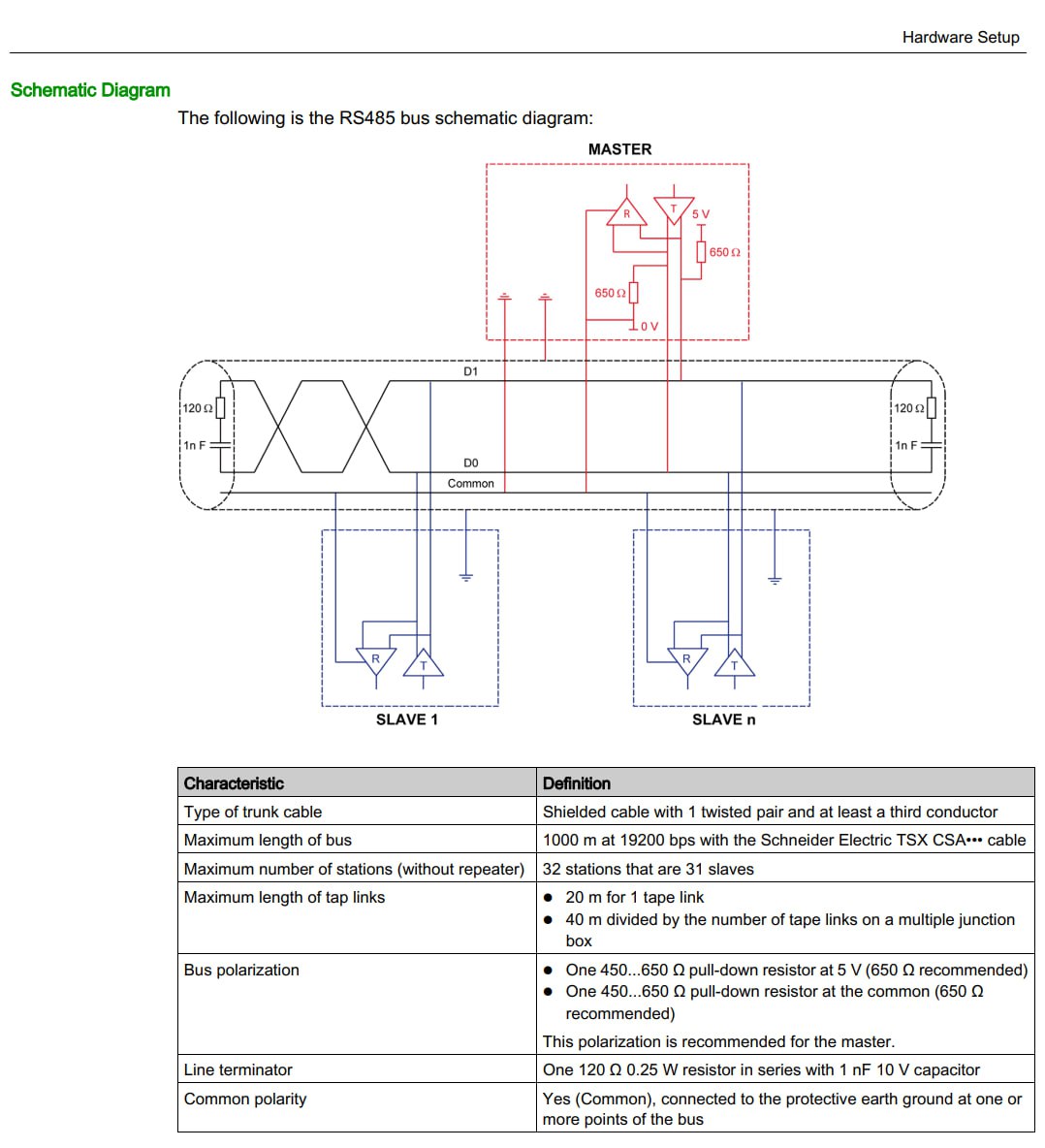

А так у SE есть рекомендация по организации сети не развязаной. 3-х проводной, с оконечниками, с подтяжкой....
Vadik
Вот это как себя ведёт модбас при различных вариантах подключения именно к частотнику schneider. Уже раз 5 скидывал, посмотри, может что-то более понятно станет. Там 3 минуты Вот посмотри видосик.
Anton
поди еще и звездой подключено всё?%)
Johnny
Последовательно)
Yuriy
Таймаут проверьте на семене.
