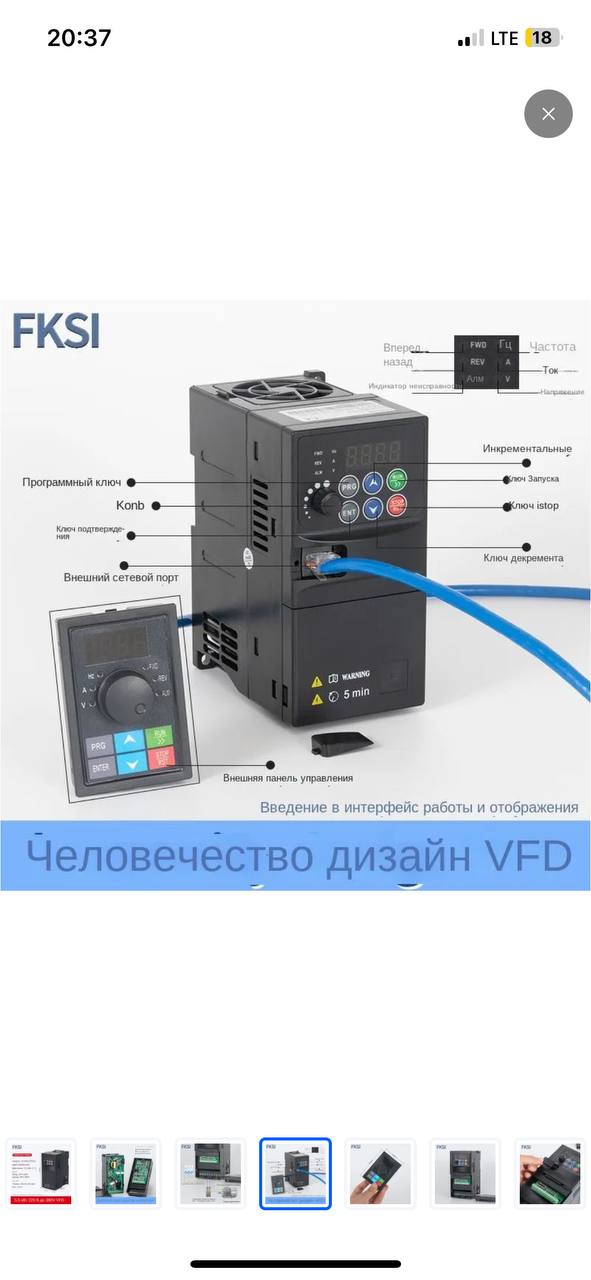

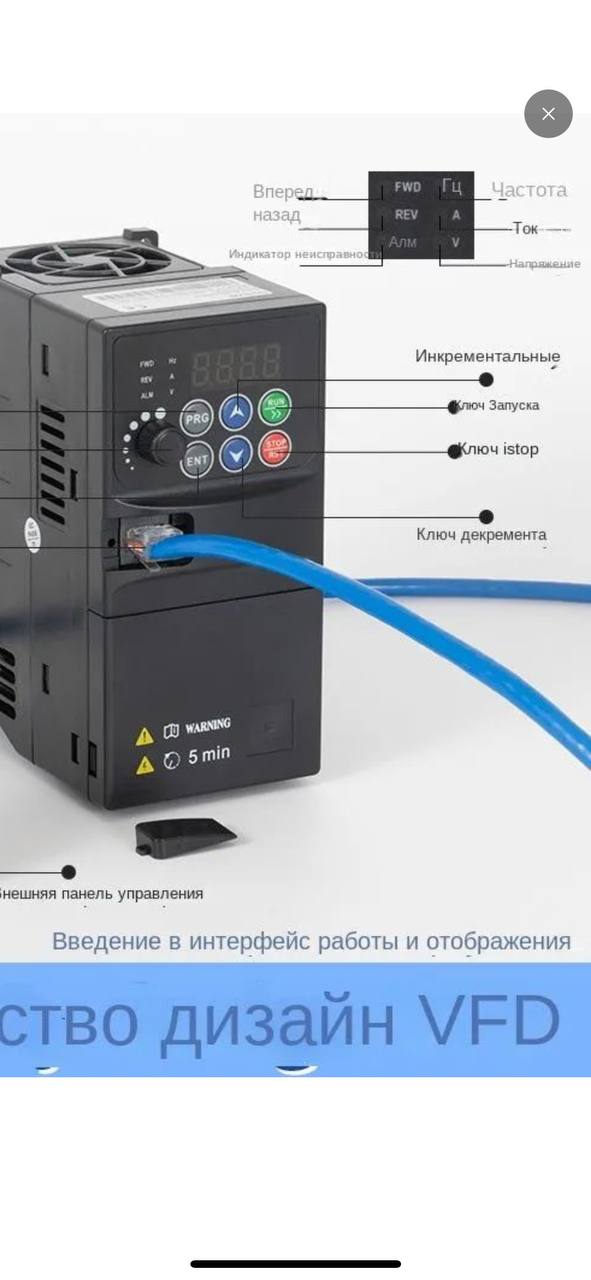

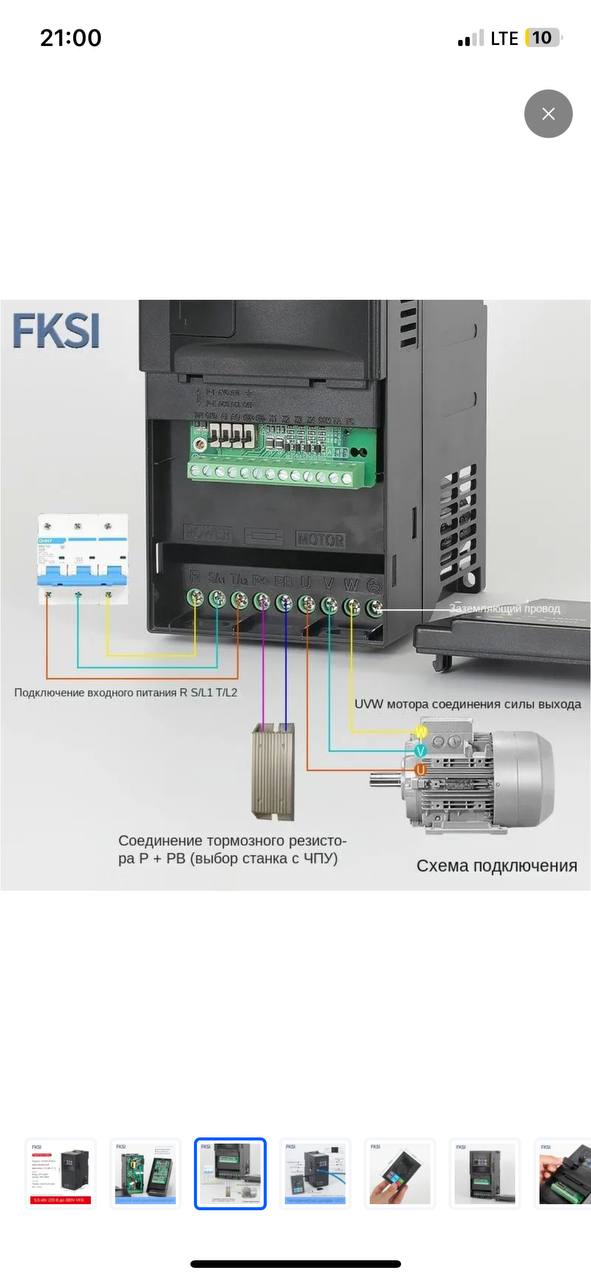

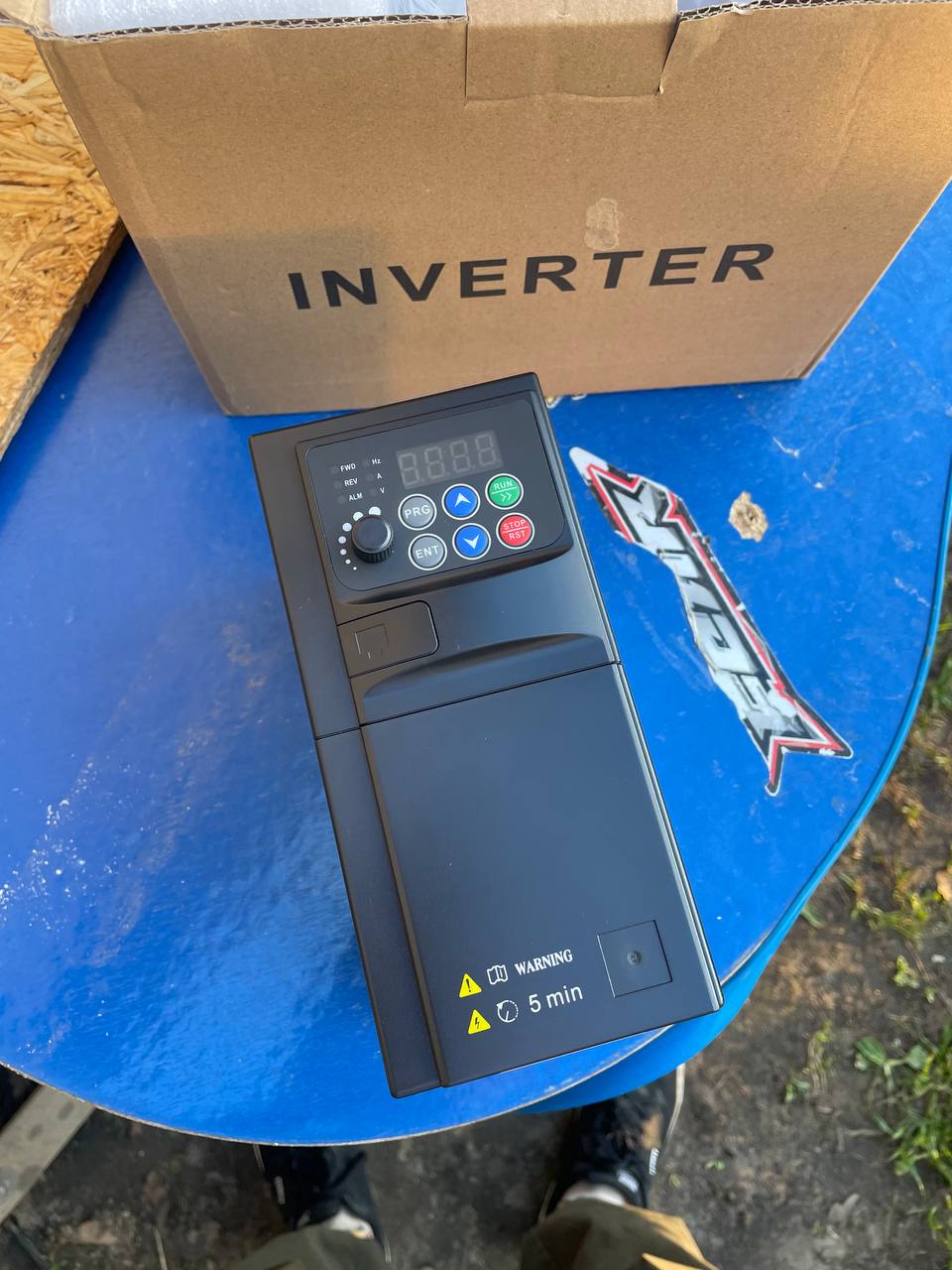

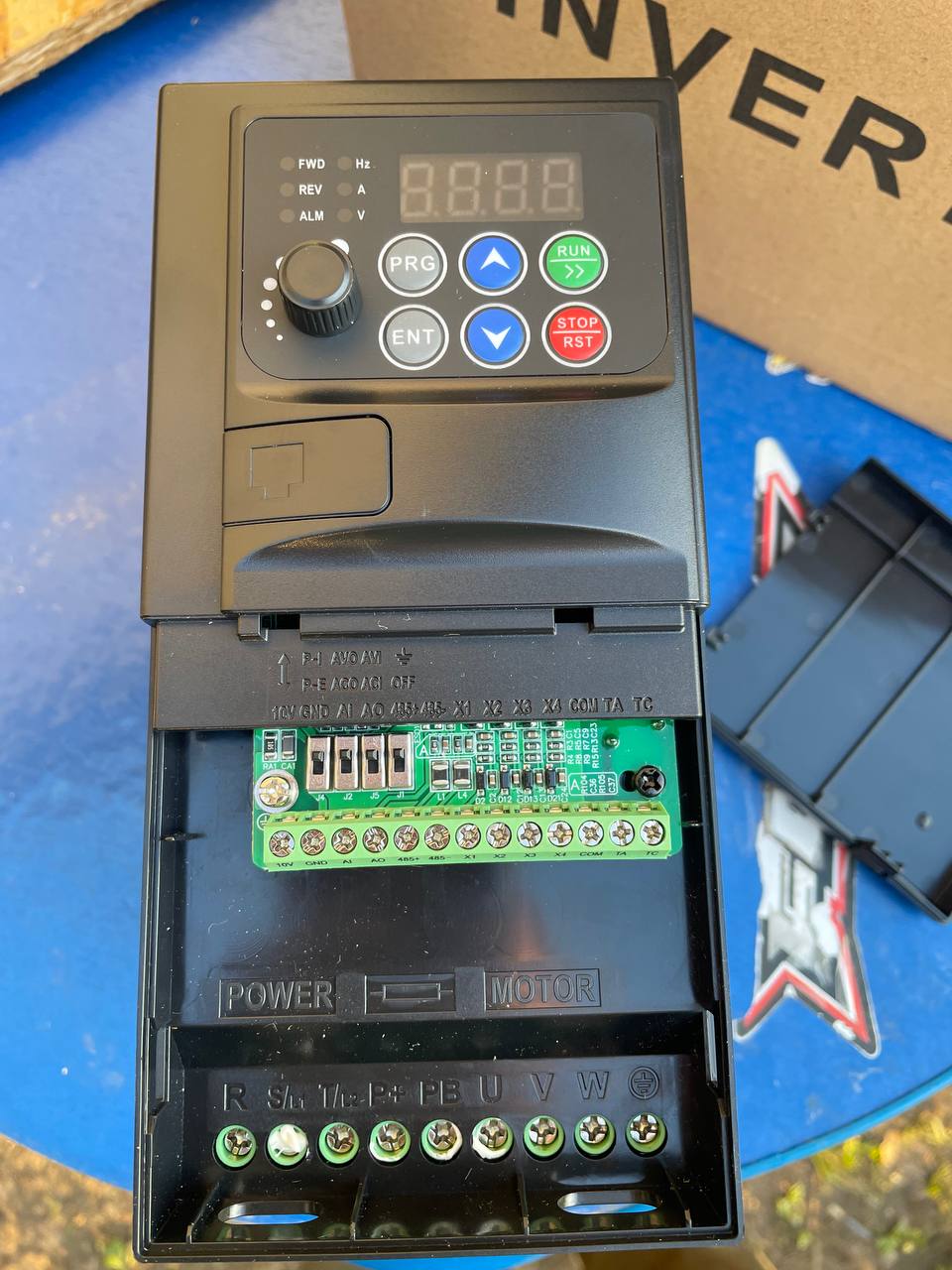

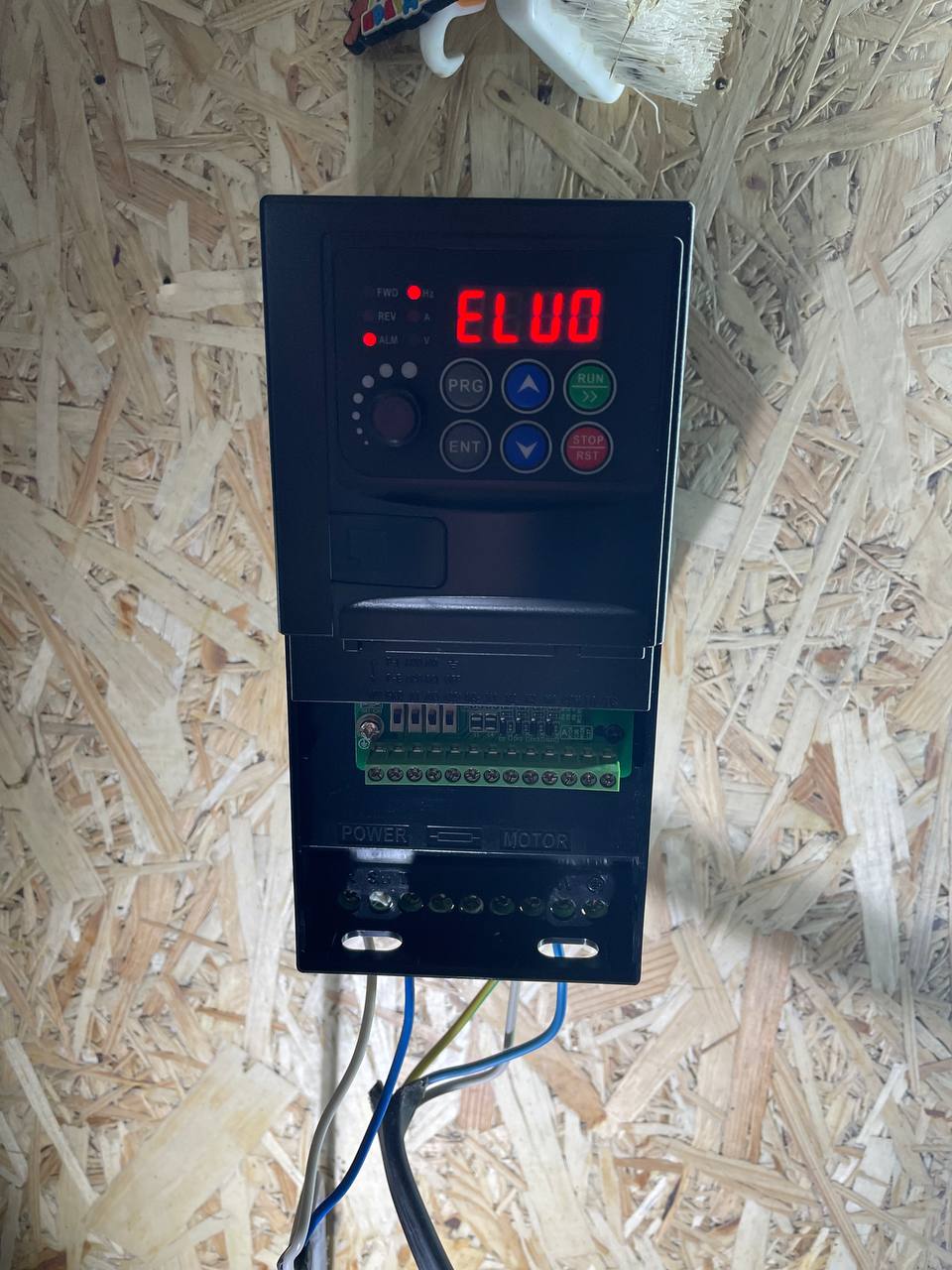

Всем здравствуйте. Подскажите пожалуйста по подключению. Сам не электрик. Подключаю: Компрессор Electrolite 660/100 ( 660 л/мин, 3000 Вт, 4 л.с, 100 л бак, 10 Атм, 380 В, передвижной, 3-хцилиндровый, 39.6 м3/ч ) К инвертору : Черный инвертор серии SU600, 5,5 кВт, однофазный вход 220 В, трехфазный выход 380 В Подключил по такой схеме (фото) Но двигатель стартует на пол секунды и все. Пишет на дисплее (первое фото)
Комментарии: 114
Dmitrijko
Интересно конечно ботик работает). Типовые ошибки пишут в инструкции обычно.
Dmitrijko
Пробуй убрать пускатель из схемы.
Dmitriy
Это 220 в 380. Подключил по схеме Подскажите как ?) я не особо понимаю
Anonim
Где в схеме контактор? Его там нет
Dmitriy

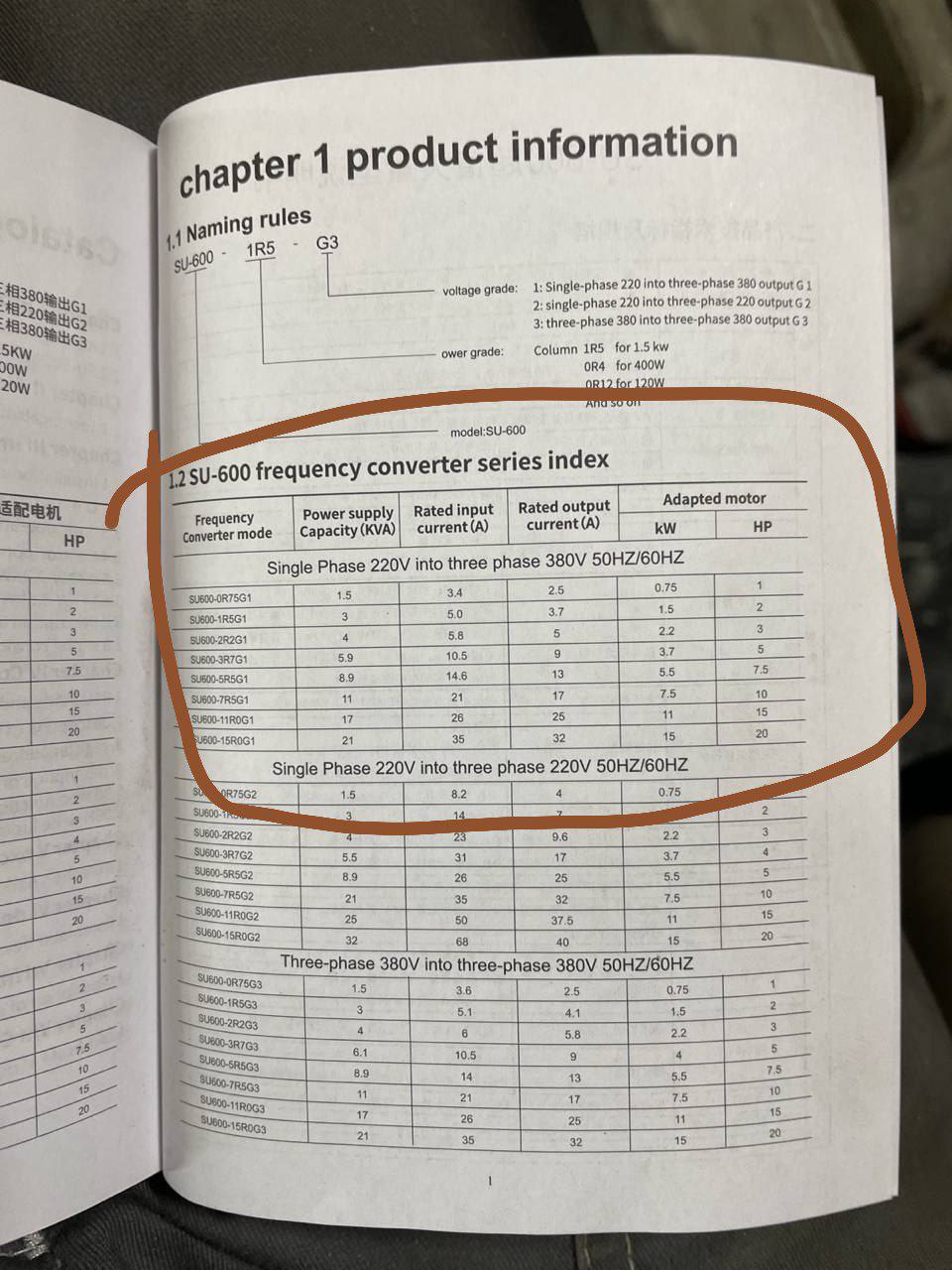

Есть еще книжка но там на китайском. Могу по фоткать
Artem
пускатель тут где?
Dmitrijko
Это лишнее. Артем сказал, подключи мотор к частотник на прямую. Судя по фотке, он около мотора на компрессоре. То есть пускатель после частотника.
Doctor
На самом деле он вообще не обязателен А в некоторых случаях даже вреден
Dmitrijko
В этом случае вреден.
Anonim

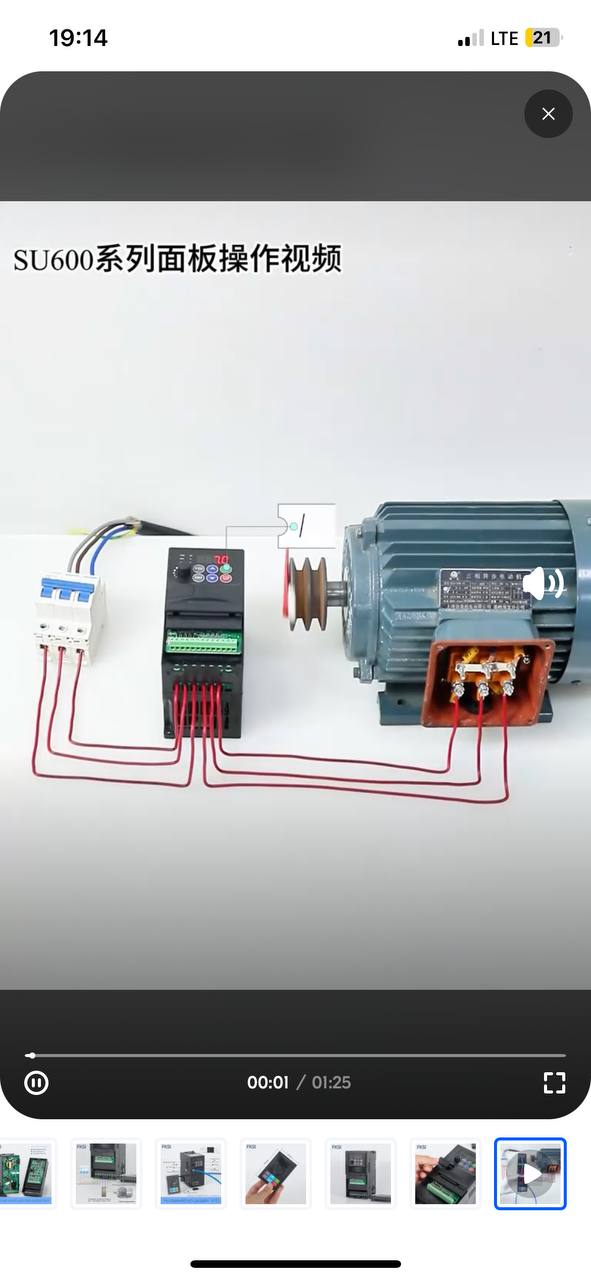

Не надо. Начните с того, что плдключите мотор как тут нарисовано, напрямую
Artem
двигатель напрямую к преобразователю частоты
Vasiliy
Двигатель в треугольник переключить надо.
Artem
есть и те, что конвертируют в 380В
Vasiliy
Есть, но не одного не нашли
Artem
я видел в и-нете
Viktor
У него ж 380 линейное указано.
Dmitriy
Доброе утро. Это уже на меня очередной квест Мне до сих пор плохо с вчерашнего. То есть переделать на двигателе ? Доброе утро. Это уже на меня очередной квест Мне до сих пор плохо с вчерашнего. То есть переделать на двигателе ? Доброе утро. Это уже для меня очередной квест Мне до сих пор плохо с вчерашнего. То есть переделать на двигателе ? На днях буду узнавать как вообще подключить в частный дом три фазы. И что нужно Будет переделывать. Тут у меня тоже темный лес. Попробую позвоню в Мосэнерго
Vasiliy
Частотник параметры на выходе показывает: ток, напряжение, мощность?
Anonim
Работает — не трогайте) Тем более параметров двигателя для треугольника на шильдике нет
