Реально. Так как я иногда с жесткими таймингами работаю. И ПЛК я часто неи все нюансы знаю. Просто вот у меня мозг так изогнут, мне проще всё на Си написать, а поди пойми, как в ПЛК между собой скрипты на FBD и ST в какой последовательности взаимодействуют. Ветвящиеся циклы на Си проще Там вроде не скоостоть проблема, а Response time
Кстати да, был у меня цифровой анализатор. А так профибас монитор хотелось бы собрать. В can скорости другие же? В профибасе 93.75, 187.5 и др. Микросхемы usb uart не умеют такие скорости
Я вот понять не могу, как можно осликом слушать протоколы.
Есть чо почитать? Или ссылка где это можно поизучать?
от например парни на малинке замутили универсальный конвертер.
https://t.me/ru_ASUTP/266743
Вот тут я могу понять.
А как это на осцилографе делается, у меня чо-то понимания нет.
Стартовый бит увидишь? Да. Дальше биты где какой посчитать можешь? Да без проблем. Стоповый также. Межбайтовую паузу тоже наверняка. Паузу между посылками также на ура. Количество байт знаешь, что внутри каждого тоже
Да как вменяемые.
Посмотрел он стоит на али 50.000 руб, т.е. 500 зелени.
Для риголя это совсем не дорого.
Там же помимо всего прочего частота важна.
Он может и заявлен на 10ГБ, а по факту 100МБ максимум.
Другой вопрос, что для промышленных протоколов этого хватает. Наверное.
Вот этот юзаю. Доволен как слон.
Был.
пока не увидел риголь, с цифровым анализатором. Ну по нему видно, что на 100кГц уже заваливает фронт.
хотя не факт, что это с частотника транзисторы максималку выживают.
Комментарии: 39
Sergey
Реально. Так как я иногда с жесткими таймингами работаю. И ПЛК я часто неи все нюансы знаю. Просто вот у меня мозг так изогнут, мне проще всё на Си написать, а поди пойми, как в ПЛК между собой скрипты на FBD и ST в какой последовательности взаимодействуют. Ветвящиеся циклы на Си проще Там вроде не скоостоть проблема, а Response time
Anonim
Отправлять пакеты не надо, только получать что в шине гуляет и передать на комп.
Alex
Осциллограф нормальный умеет практически все слушать.
Anonim
Кстати да, был у меня цифровой анализатор. А так профибас монитор хотелось бы собрать. В can скорости другие же? В профибасе 93.75, 187.5 и др. Микросхемы usb uart не умеют такие скорости
Vadik
Я вот понять не могу, как можно осликом слушать протоколы. Есть чо почитать? Или ссылка где это можно поизучать? от например парни на малинке замутили универсальный конвертер. https://t.me/ru_ASUTP/266743 Вот тут я могу понять. А как это на осцилографе делается, у меня чо-то понимания нет.
Sergey
Глазками, и карандашиком
Vadik
И что именно я там карандашиком увижу?
Sergey
Стартовый бит увидишь? Да. Дальше биты где какой посчитать можешь? Да без проблем. Стоповый также. Межбайтовую паузу тоже наверняка. Паузу между посылками также на ура. Количество байт знаешь, что внутри каждого тоже
Sergey
Посылку модбас при желании за 5 минут прочитать можно. Только есть другие инструменты
Vadik
Я не улавливаю. Т.е. мне на 512 байт надо посчитать нули и единицы, а потом перевести их в цифру? Они должны в экран как то влезти?
Anonim

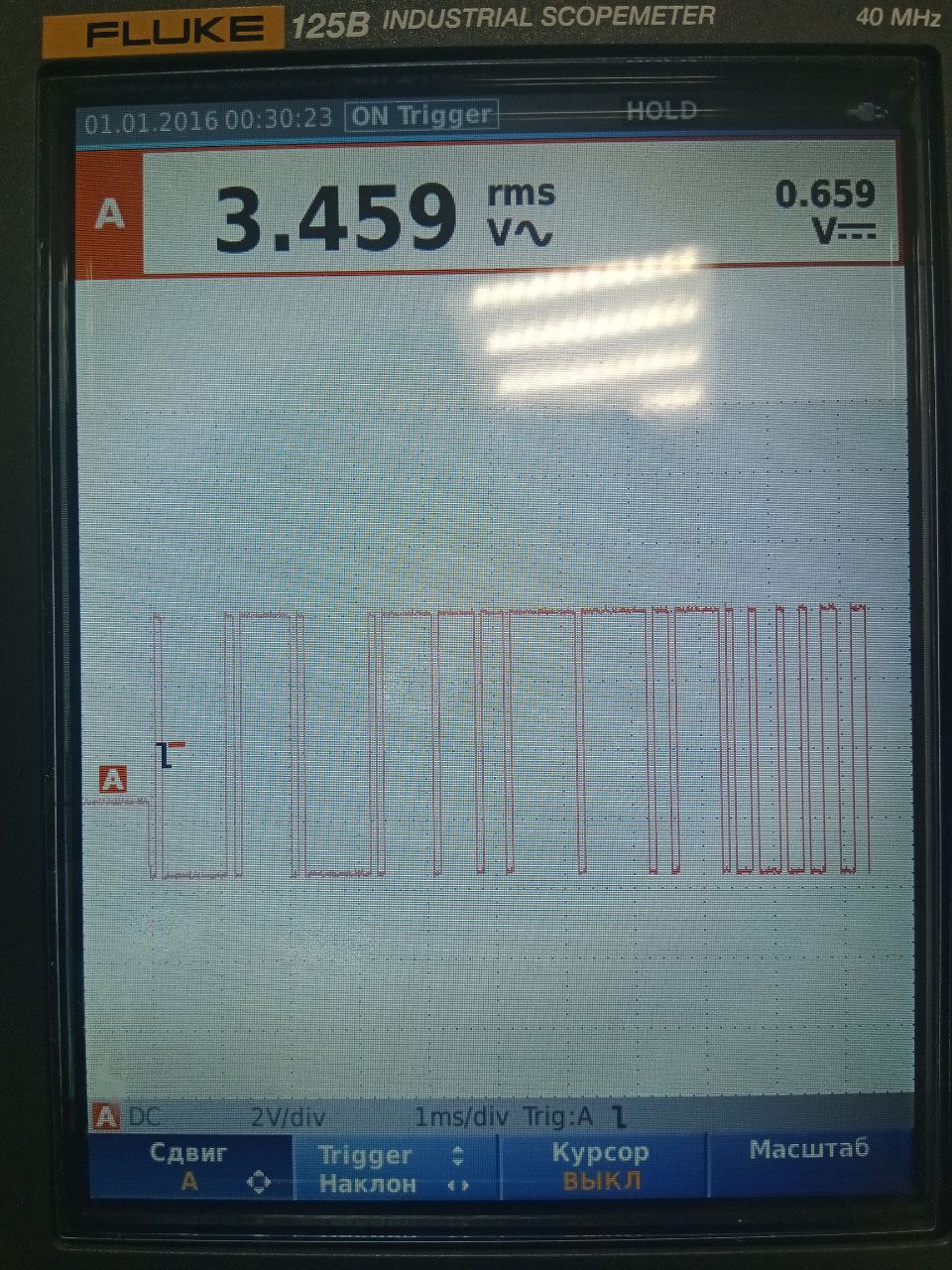

485
Vadik
Чо тут написано?
Anonim

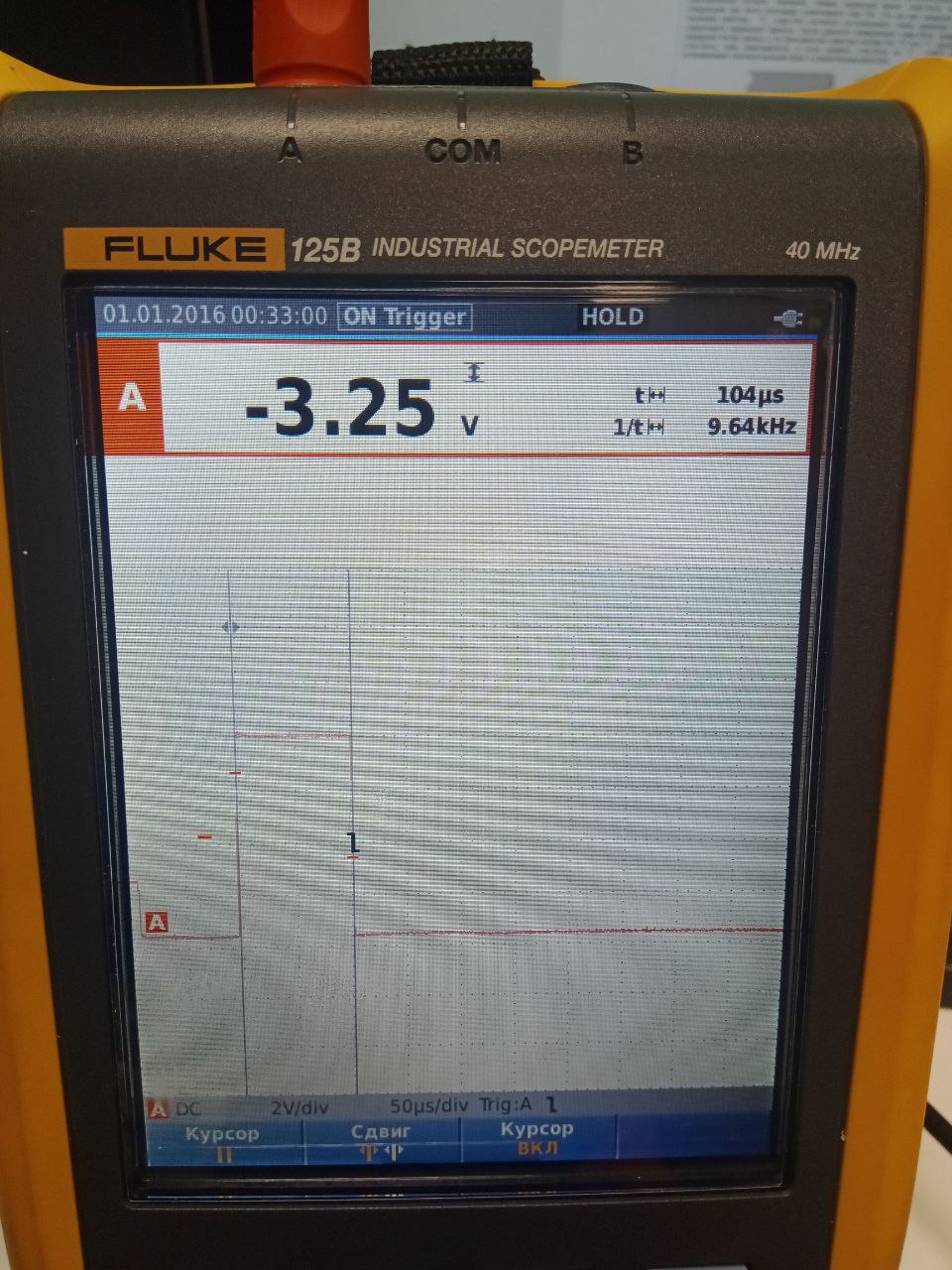

Тут я неизвестную скорость устройства узнавал, а дальше обычным пребразоватеолем
Vadik
Чо получилось? 3 кб/сек?
Anonim
9600 Один импульс
Vadik

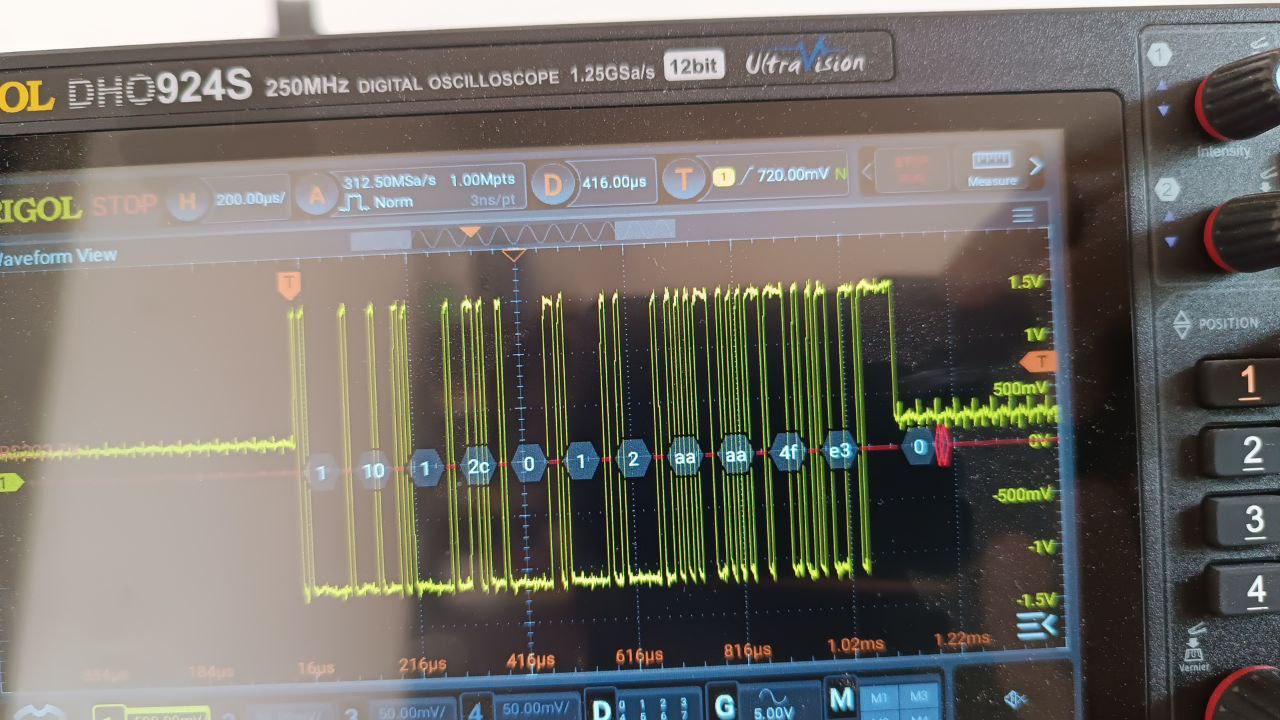

Мля. как пульт космического корабля. И расцветка огонь. Завидую! 5 кбит?
Alex
Ща китайцы уже есть за вменяемые деньги.
Vadik
Да как вменяемые. Посмотрел он стоит на али 50.000 руб, т.е. 500 зелени. Для риголя это совсем не дорого. Там же помимо всего прочего частота важна. Он может и заявлен на 10ГБ, а по факту 100МБ максимум. Другой вопрос, что для промышленных протоколов этого хватает. Наверное.
Alex
Я с автомобильным can за 20т брал брату в автосервис. Fnirsi какой то
Anonim
2000
Vadik
Я вот как раз хотел такой в форме планшета брать. Хорошо на работе нашёлся нормальный(дешёвый) стационарник.
Alex
Да он как планшет.
Vadik

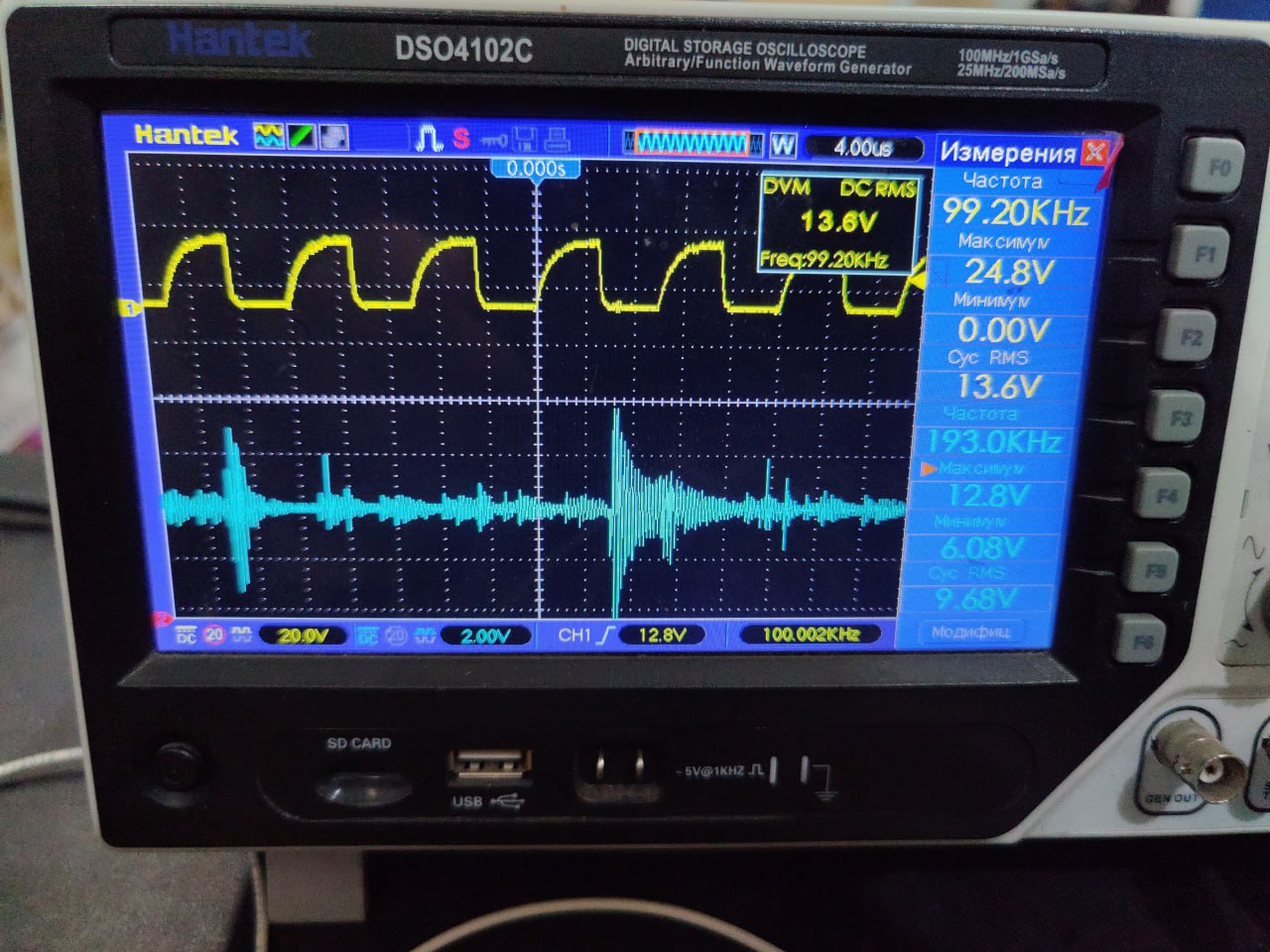

Вот этот юзаю. Доволен как слон. Был. пока не увидел риголь, с цифровым анализатором. Ну по нему видно, что на 100кГц уже заваливает фронт. хотя не факт, что это с частотника транзисторы максималку выживают.
Alex
Лучшее враг хорошего
Vadik
Это точно. Но сегодня буду мечтать о риголе. Завтра забуду ;)
Anonim
9600 кбит/с
Vadik
Т.е смотришь частоту, и потом сравниваешь с ближайшей по даташиту?
Anonim
Ну да. Скорости стандартные
Sergey
Что-то не смахивает на начало модбас или can, середина возможно посылки
Anonim
Это не модбас. Какой то очередной фирменный протокол для которого нужно покупать шлюзы
Sergey
Ну 512 байт это чуть другая история, здесь просто масса программ, на разных платформах, начиная с ардуино
Vadik
Нет, я именно про осцилограф. Надо бы как то это освоить, а то не первый раз читаю, что парни по ослику читают пакеты.
Anonim
Говорят есть осциллографы с цифровым анализатором
Vadik
Да. Мне рассказывали про анализатор. Но у меня нет на ослике такой опции. Т.е. нужен именно цифровой анализатор?
Oleg
Есть ослы с анализатором
Konstantin
Для этого ослик должен уметь в эти протоколы. UART к примеру многие умеют
Vadik
Понял.
Alex
https://prist.ru/library/stati/dekodirovanie_i_analiz_signalov_shin_i2c_spi_rs-232c_rs-422_rs-485_iuart_s_ispolzovaniem_oscillograf/?ysclid=lvo8r4b41a537063808
Alex
Тестер для can шины делал. Так сказать автосканер.
