Привет спецам может есть у кого опыт монтажа hmi панели внутри шкафа? Как это выглядит, как крепиться, может у кого есть фото примеров, поделитесь плиз
Привет спецам может есть у кого опыт монтажа hmi панели внутри шкафа? Как это выглядит, как крепиться, может у кого есть фото примеров, поделитесь плиз
Комментарии: 36
Vitaliy
Это всё к тому, что знакомства и связи всегда будут решать, каким бы умным и классным ты ни был
Vadik
Если ты умный и классный, то и знакомств всё больше и больше будет.
Vadik
Что значит внутри? На двери, или именно внутри, за закрытой дверью?
Bucks
Не на двери как подразумевается, а внутри)да за закрытой дверью
Vitaliy
Спк107 могу сфоткать тебе
Bucks
Будет интересно посмотреть
Vitaliy
Потом уточнили, что крепёж не на дверце. Такого нету, к сожалению
Bucks
А ну ок)
Vadik

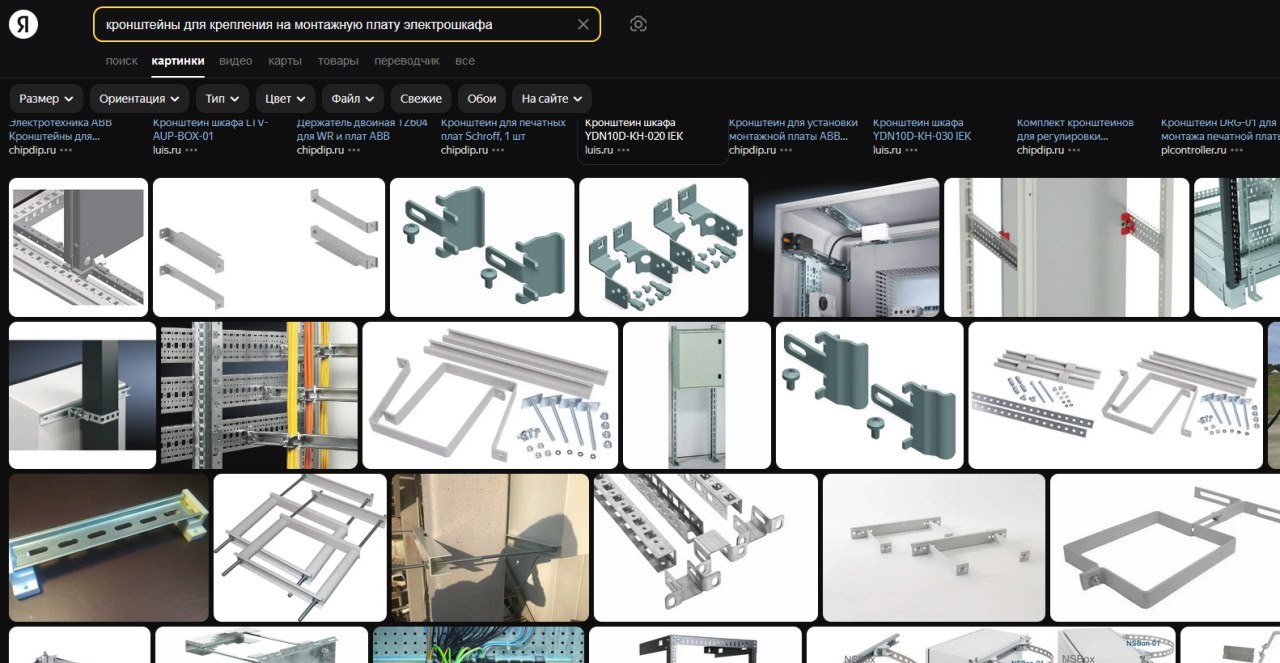

Смустно припоминаю, кто-то делал на кронштейне, которые к монтажной плате прикручивались. Т.е. она как бы надо монтажной платой и сборкой была. Но то был напольный шкаф, глубокий.
Proton
да много динрейки, шпильки и клепальник - дальше только полет фантазии
Shakespear
А при наличии сварочного аппарата...
Proton
у нас одни оригиналы промышленные компы внутри на двери вешали, все бы ок, но компы с жесткими дисками, которые в упор не понимали когда их с дверью дергают в работе )) и хлопком закрывают ))
Dyakonenkora
Достаточно листа оцинковки
Bucks
Буквой п лист загнуть, в нем вырез оригинальный, монтаж опять не удобный, вместе с листом снимать тогда
Shakespear
проблема будет с исползьванием штатного крепления тогда. оно предусматривает доступ к панели с обратной стороны. придется колхозинг применять
Bucks
Колхозинг да не спорю
Vadik
Да не обязательно колхозинг, просто надо порыскать по производителям с большой номенклатурой шеафных аксессуаров.
Bucks
Вообщем посмотрим, делать буду не я, делать будет поставщик, задача какая, собрать шкаф, шкаф чтоб зимой работал с обогревом в -33, впринципе можно обойтись и без панели, но не желательно Да спасибо за наводку
Oleg
Есть доп монтажные панели на петлях, на замок закрываются, можно взять такую и врезать в неё, если нужно, открыл замок, развернул как дверцу и норм
Shakespear
если уж на то пошло, то есть и внутренние двери
Oleg
Ну и чем не вариант
Bucks
Тоже неплохой вариант и все по заводу тогда А там доп элементы внутри будут, 4 пускача, автоматы, плк и тп, оно все как будет норм? Как выглядит такая панель?
Shakespear
это хороший вариант при заказе шкафа. для доработки на месте плохо годится
Bucks
Хороший, в каких то моментах мб лучший
Oleg
Ну ту что я видел у rittal, есть основная панель, весит на задней стенке, есть вторая панель, стоит на штанге, при закрытии зазор сантиметров 30 с первой панелью на ней весит доп оборудование с двух сторон. Открываешь шкаф у тебя панель одна, открываешь ее за ручку, она как дверь точно также отходит, за ней еще доп оборудование не сильно глубокое
Bucks
Понял, благодарю за информацию
Vadik

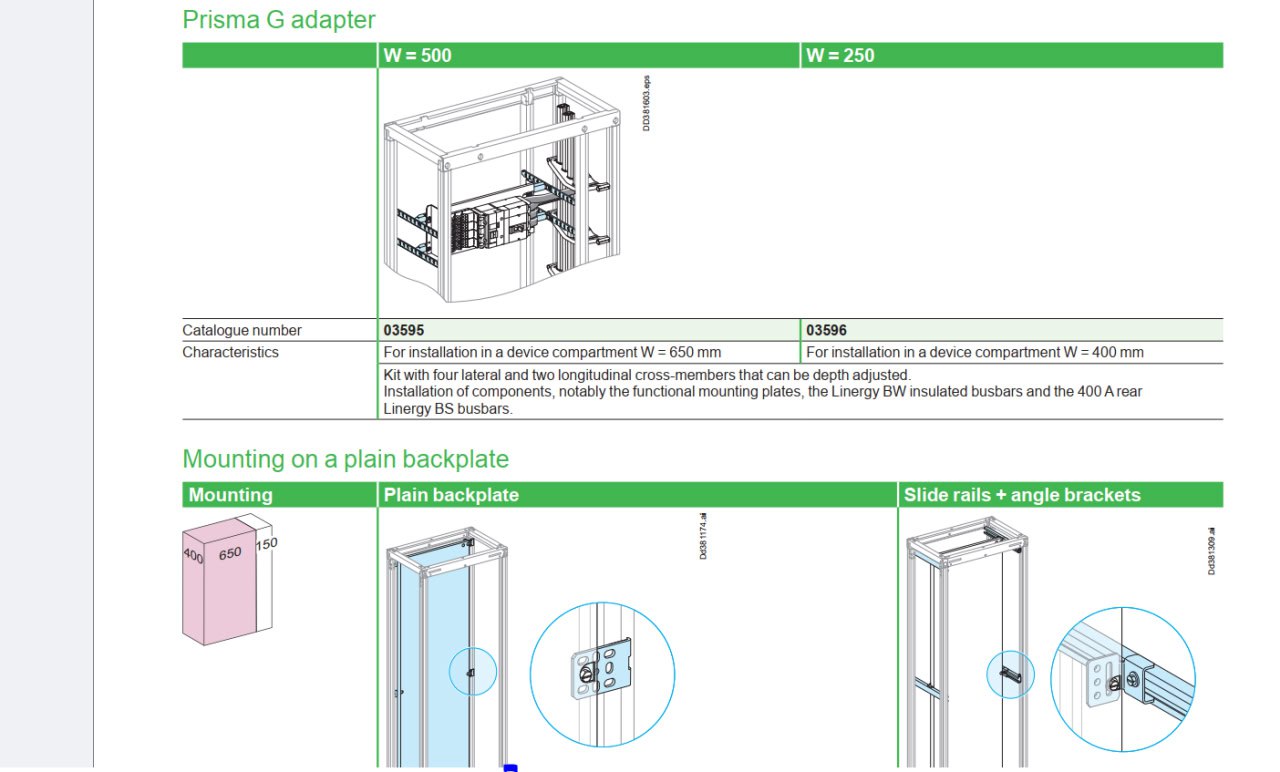

Там глянь варианты. Я скинул, не для того, что бы ты похвалил шнайдер, а просто какие бывают варианты, и что искать, если вдруг какой-то вариант подойдёт. Т.е. как варианты, там видно. Можно и перфорированную плату ставить. И вставлять её не целиком, а частями. И вообще без монтажной платы собирать.
Kirill
есть фирма Октант-ЕКБ делают полные клоны ритал со всей фурнитурой. качество очень достойное
Oleg
А по цене, например с DKC если сравнить?
Kirill
+- то же самое наверное. но там хоть сроки понятные, поскольку они сами делают в целом мне понравились шкафы, кроме болячек самого риталла например боковые стенки не поставить без снятия двери
Gabrrr
Что-то не помню такой болячки Риттала
Vadik
Посмотрел, там в том числе есть шкафы со внутренними дверьми.
Shakespear
представил, какой геморрой будет по монтажу данной конструкции в 600 шкафу
Dyakonenkora
Собираешь из двух z частей и одной плоской. В плоской делаешь отверстие сверлишь дырки по углам. В z образные по местам дырок ставишь клепки резьбовые.
Proton
из динрейки выгни крепления и цепляй
Bucks
Такс хорошее, предложение)
