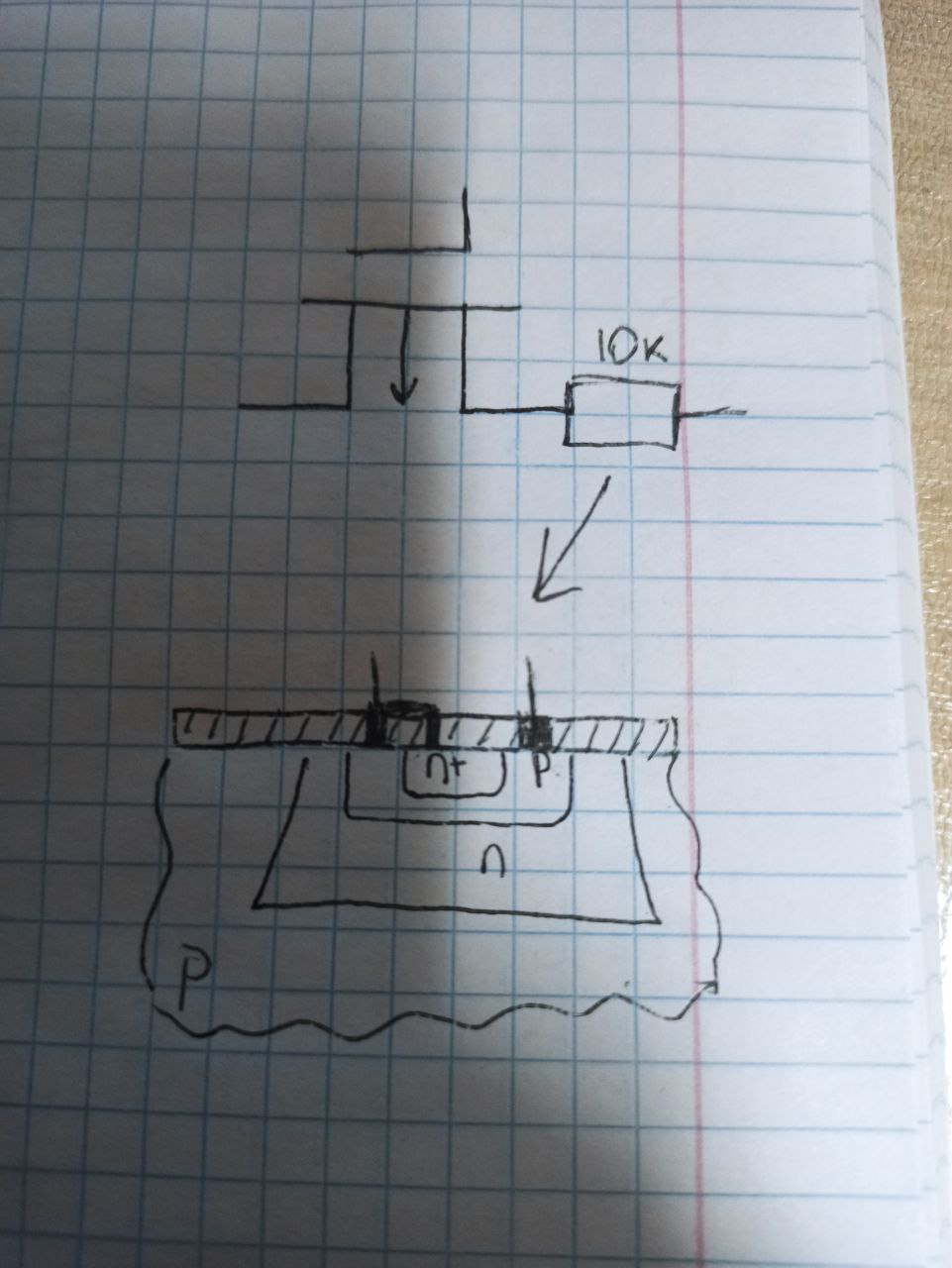

Добрый вечер, дамы и господа Есть идеи, как изобразить структуру, отображающую данную схему? Снизу нарисовал, как выглядит схема для пинч-резистора отдельно в моем понимании, рисовать структуру ПТ с p-каналом не стал, не хочу позориться, получается бред сивой кобылы) Соответственно, как к этому пт подключить на схеме резистор - понятия не имею абсолютно
Комментарии: 4
Vasil
https://helpiks.org/6-43713.html что-то похожее?
Anonim

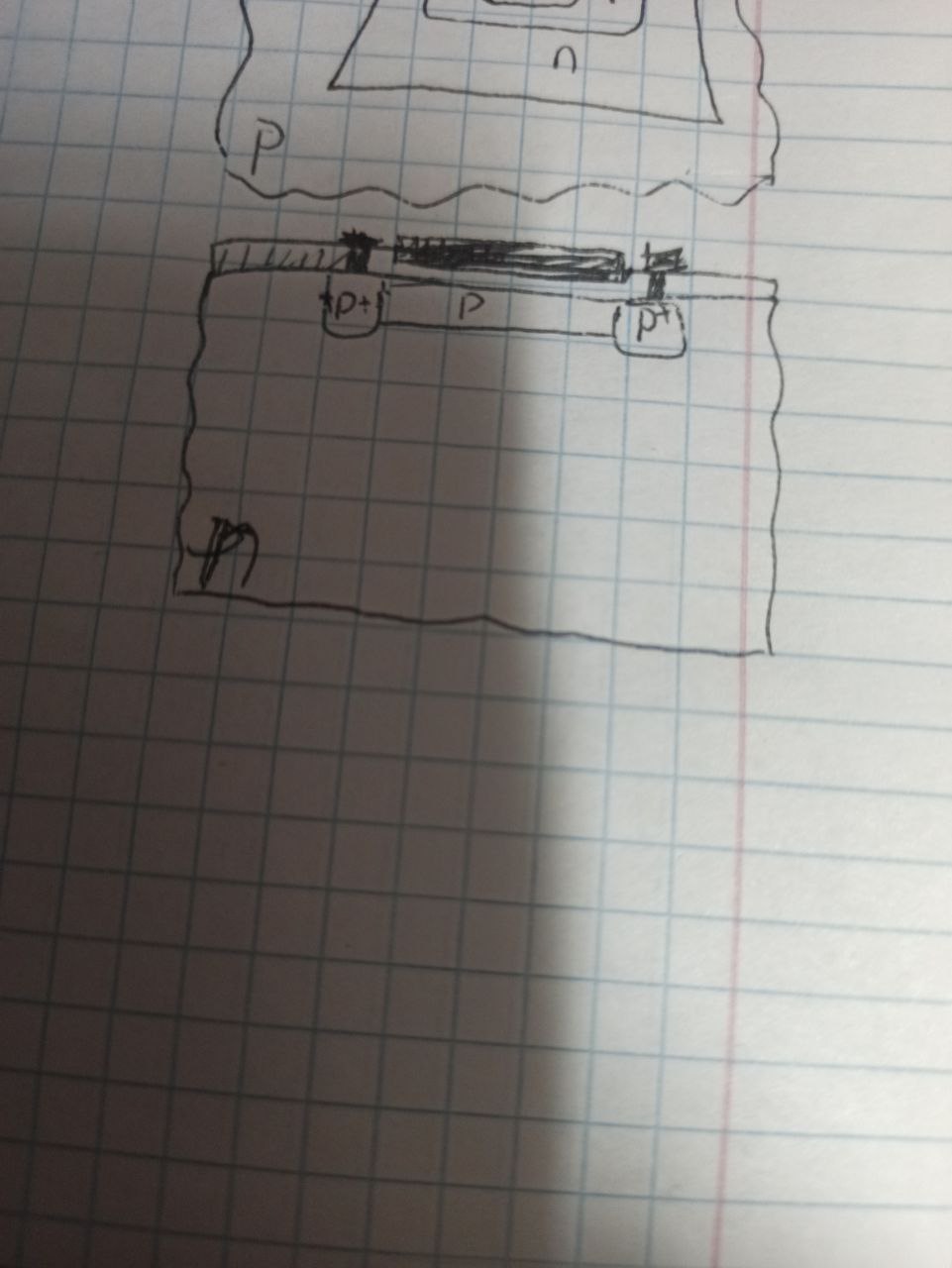

Типа того, но тут только пинч резистор, который я уже изобразил По идее(если я ничего не путаю), то ПТ со встроенным p-каналом должен выглядеть примерно так
Hardegor
Вот здесь помогут https://t.me/+Cos3neGOR5o1OGMy
Anonim
Спасибо)
