Подскажите пожалуйста что сейчас возят в Россию из контроллеров для холодильных установок. Стоит неизвестный контроллер в холодильнике KKT chillers (3-4 компрессора, два вентилятора с преобразователем, несколько датчиков давления, ТРВ сименса и датчики температуры). Есть потребность сделать резервный шкаф. Склоняют к Овену, но хотелось бы что-нибудь получше danfoss, carel, evco и т.п.
Комментарии: 39
Aleksandr
Если, речь идёт просто про холодильник, то ставь ОВЕН и не заморачивайся!))
Nikita
Холодильник охлаждает воду для экструдеров и термо формовочных машин.
Yuriy
Дедушка ты бы хоть сфоткал свой контроллер...
Nikita
Как фотография зеленной платы поможет подобрать другой контроллер, который продаётся в России? мне же не починить надо, а собрать новый шкаф в резерв, чтобы когда сломается контроллер, то переключив 20 проводов запустить холодильник.
Ensem
это просто видимо один из вариантов ноунейма, как с китайскими HMI
Yuriy
Потому, что есть ОЕМ версии серийных контроллеров

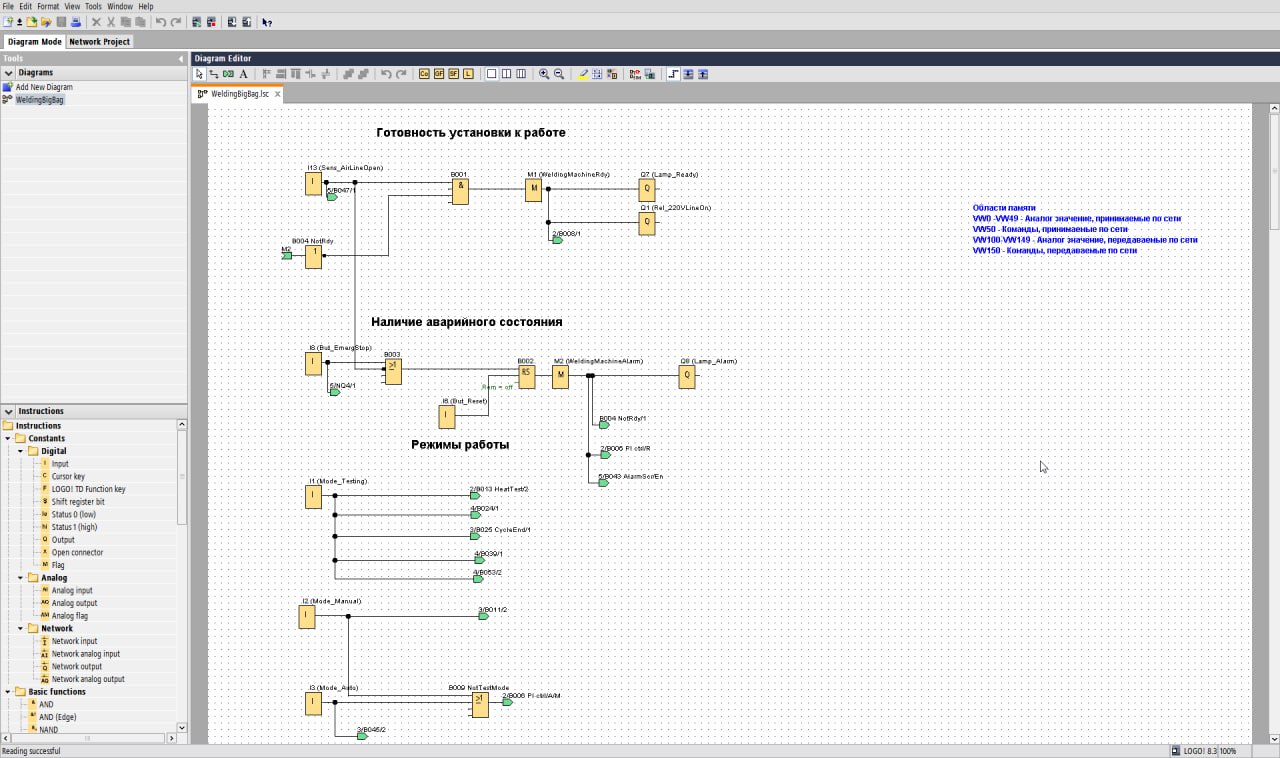

Gabrrr
Алсо, вот у меня пример. С точки зрения программы и интерфейса все вполне терпимо, как по мне. У меня скорее претензия, что тут как в ворде с табличками, бывает сместишь что-то, и вся программа самовольно пытается превратиться в кашу
Yuriy
Если контроллер доступный, можно его клонировать
Sergy
У Митсубиси alpha такая фигня
Nikita
Хорошо попробую сделать чёткую фотографию
Anonim
Только я пишу в ЛД
Gabrrr
Ну вот там ещё хуже со сдвигом как по мне. Мне в фбд проще организовать внешний вид, чтобы хотя бы я сам мог читать прогу
Anonim
Сдвиги это точно, такое ощущение что спецом придумали, для издевательств. Фбд не люблю (это не реальная радиоэлектроника, а виртуальная), по этому ЛД.
Yuriy
Ну и шкаф Чё там ещё Компрессора спиральники? У Алки софт платный? Или триал версия?
Gabrrr
Ну типа платный. 50 евро или тип того. Но понятно что в сети все есть. Плюс апгрейд с любой лицензированной версии до актуальной вроде бесплатно. По крайней мере новая версии поверх старой лицензии встает как уже активированная
Nikita
Внутри шкафа контакторы, контроллер, панель, вентилятор и подогрев. Компрессора обычные, включаются контакторами. Установлено 3-4 в зависимости от модели. Из умного только ТРВ Сименса и вентиляторы, со встроенными преобразователями, которые управляются аналоговыми сигналами 0-10 В
Yuriy
Очень информативно конечно... Схема есть? Как там ТРВ к контроллеру подключены? На рутрекере качается? Как название у неё?
Gabrrr
logo soft comfort
Nikita
24 В постоянки питания и сигнал 0-10 В. Всего 4 провода. Датчик давления 4-20 мА подключён к контроллеру.
Andrey
Карел, Эливелл, Дунфосс? Имя, сестра, имя!!!
Yuriy
Гипотетически я подозреваю, что там...
Andrey

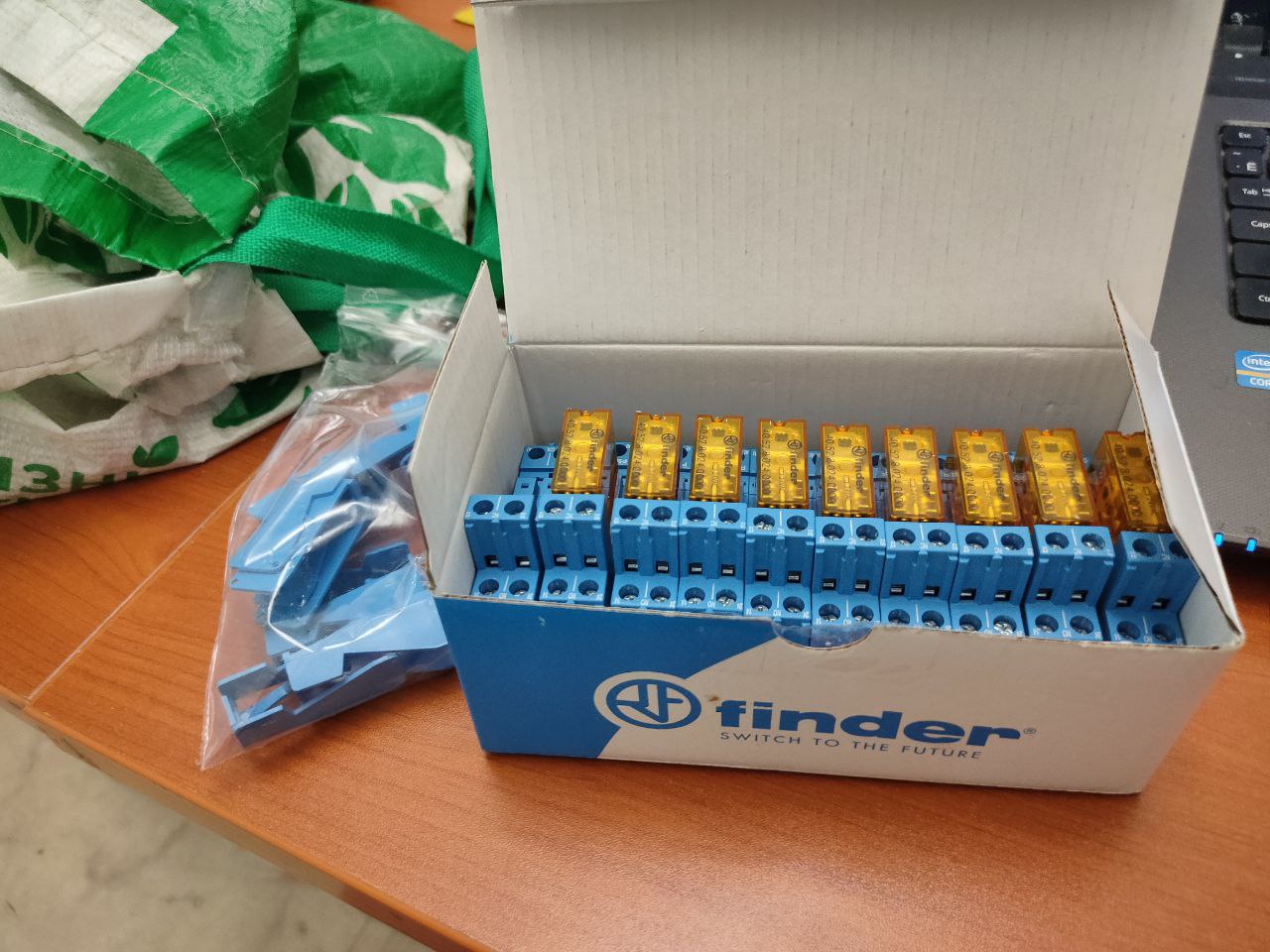

Сегодня пришёл результат изысканий по дешманским релюшкам. В общем, решил не заморачиваться, и покупать Finder Юра, а как на холодильном языке называется контроллер, который управляет группой чиллеров и насосов? Контроллер централи это не оно? Или может, тупо тоже секвенсор?
Nick
А сроки поставки ?
Andrey
3 недели почтой РФ. EMS наверно может за 3-5 дней дойти.
Yuriy
Такое только у RHOSS встречал. Но как он называется хз Супервизор какой нибудь
Andrey
Не, ну делают же везде их в хладоцентрах. Я уж сам с десяток напрограммировал. Сами холодильщики такой фигней не маются?
Yuriy
Не знаю, я так глобально не копал, в основном с машин приносят, супервизоры ниразу не приносили
Aleksandr
Через какую контору заказывал?
Andrey
Ну там есть затык, если у тебя рандомные адреса от от 1 до 250. Я как раз так системам обычно адреса задаю, по номеру установки. П1-11 адрес 111 и т.п, чтоб не париться с поиском при случае. Да, во всеинструменты есть.
Nikita

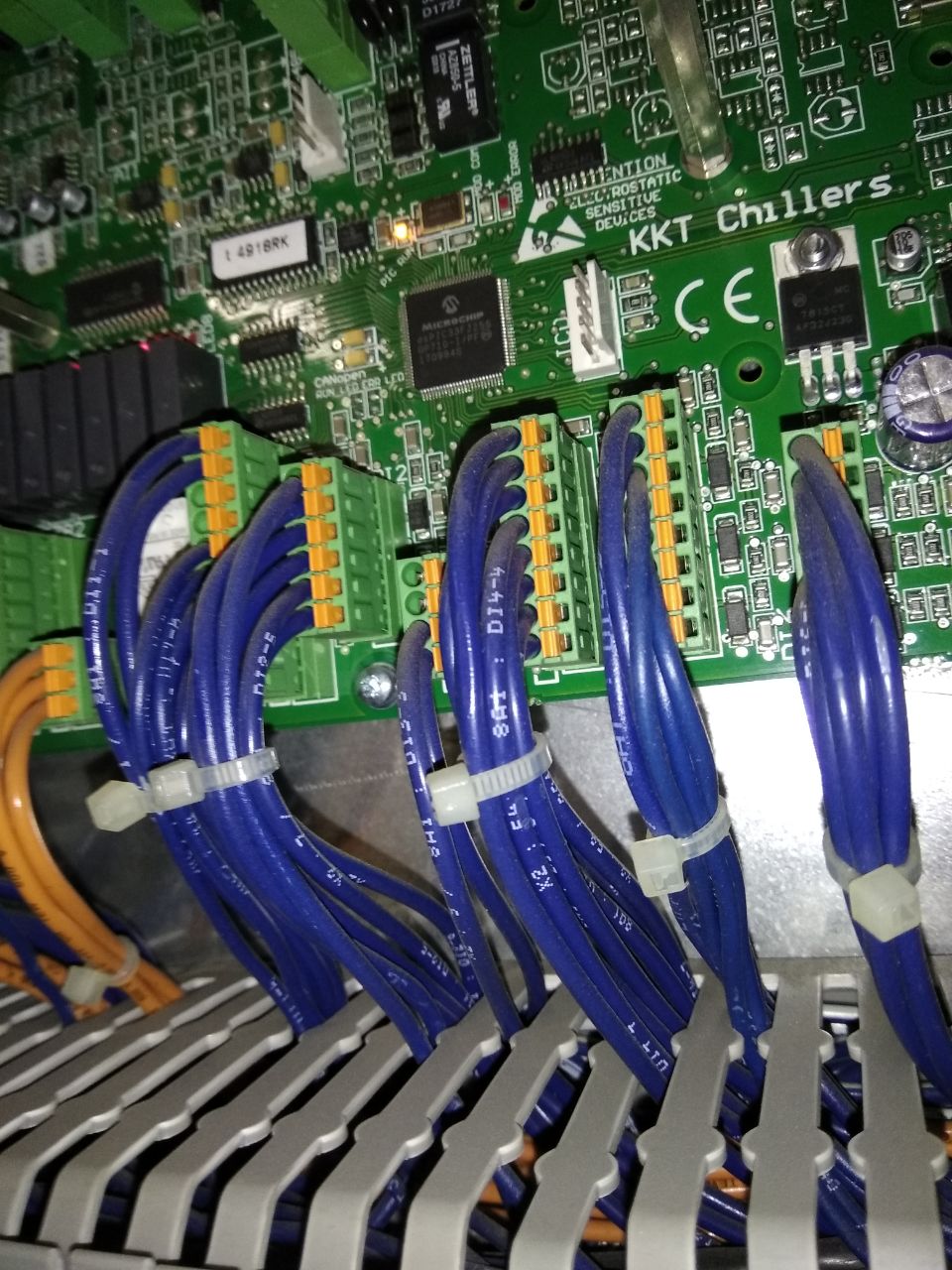

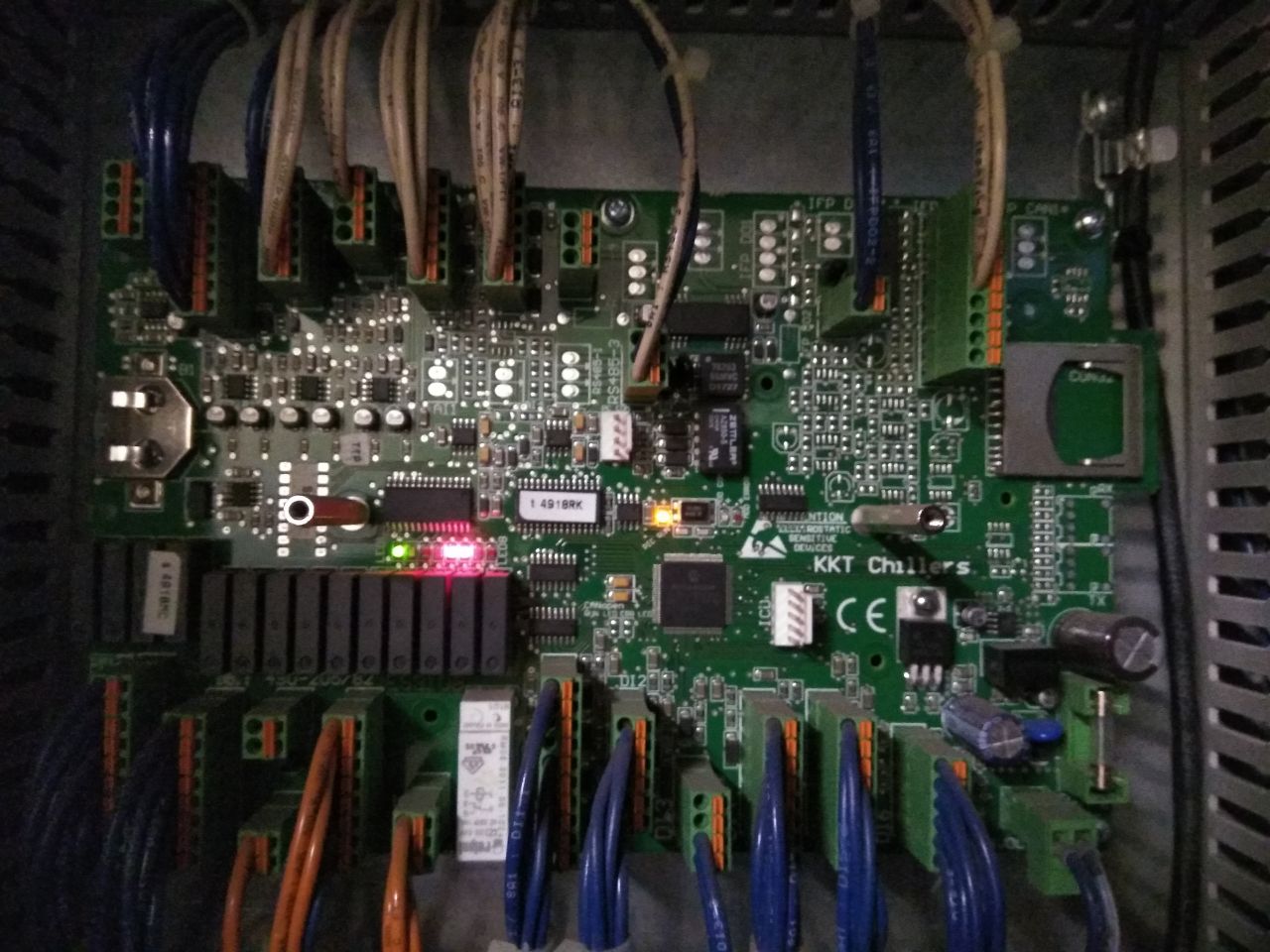

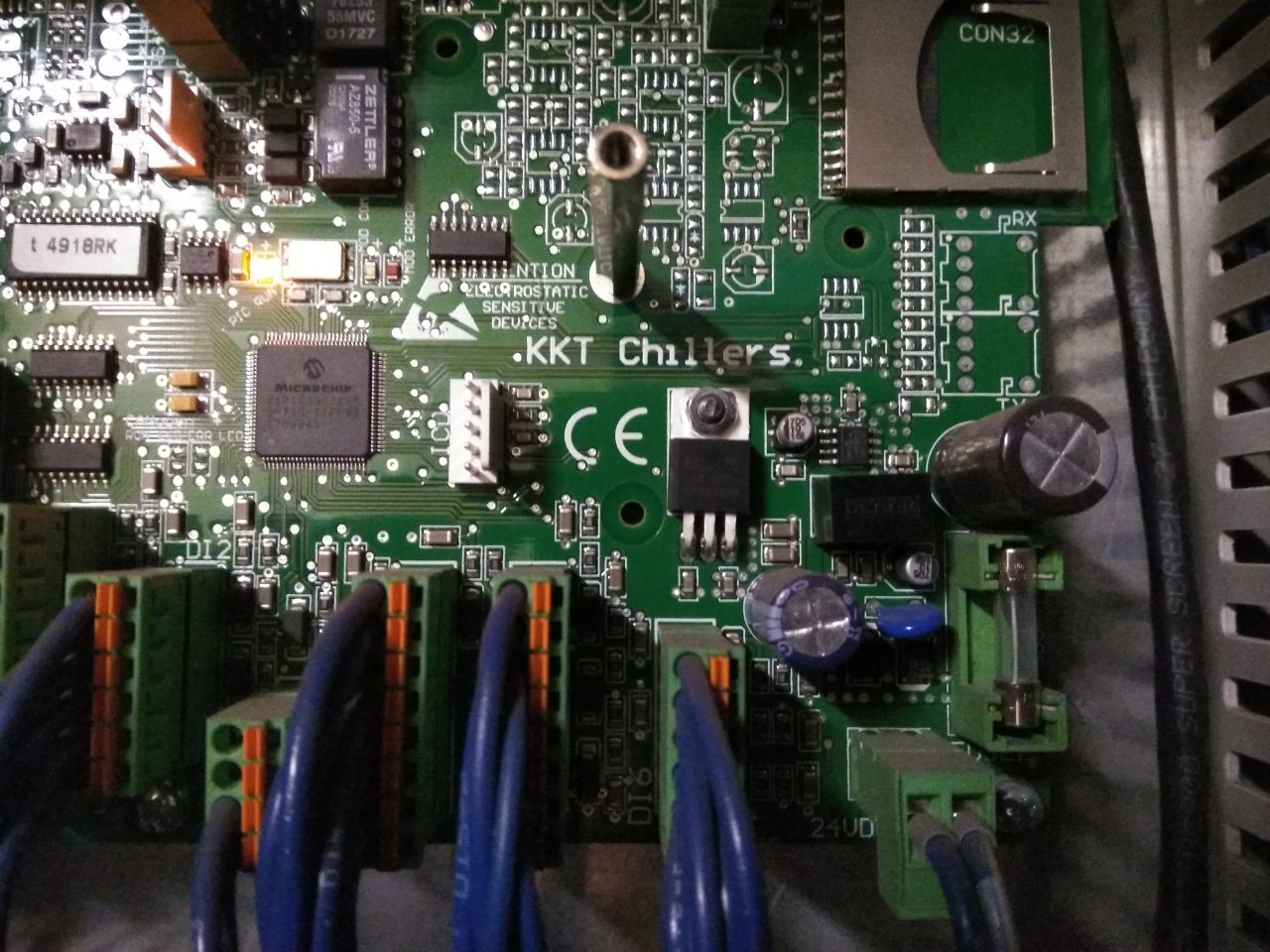

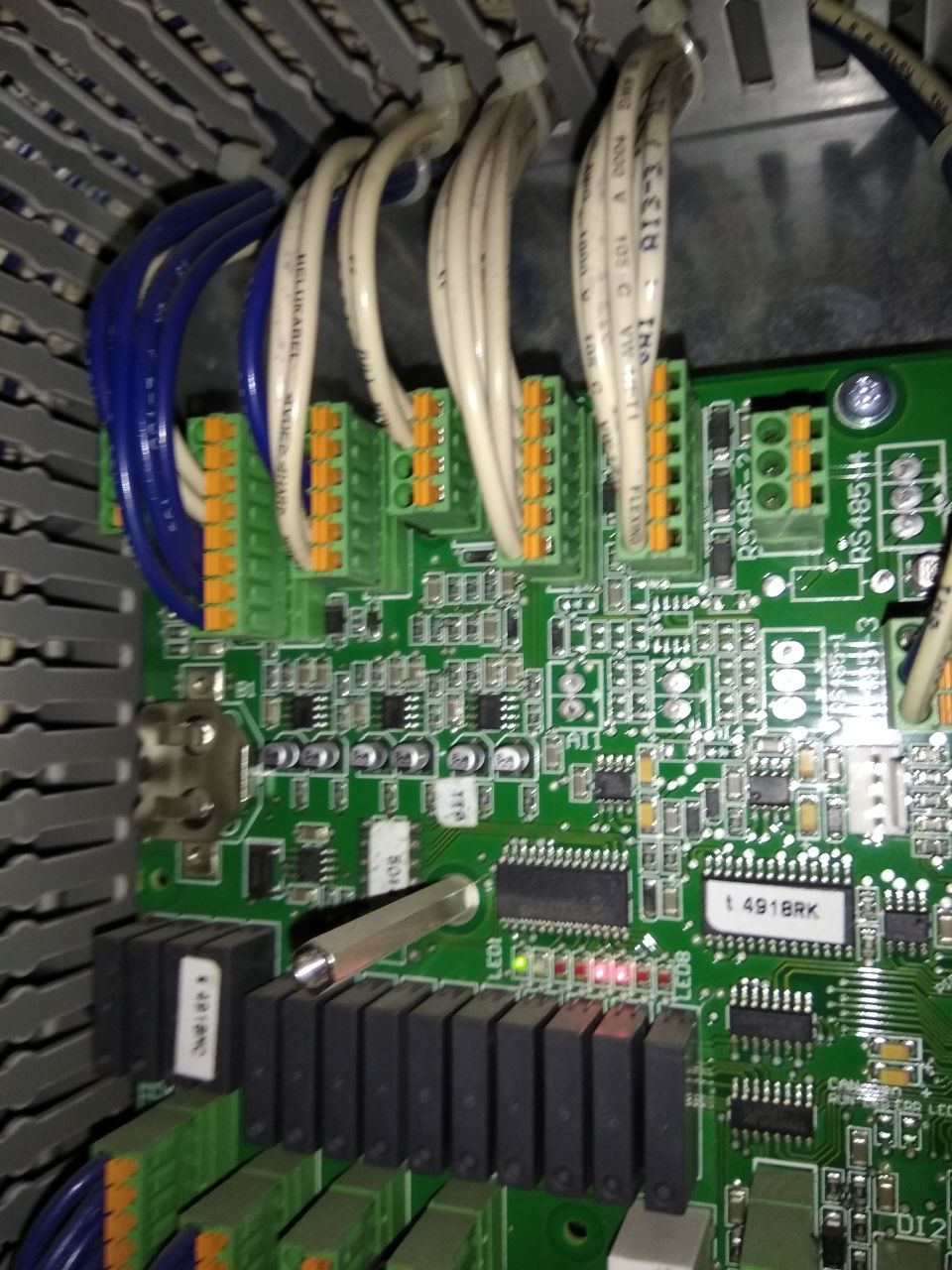

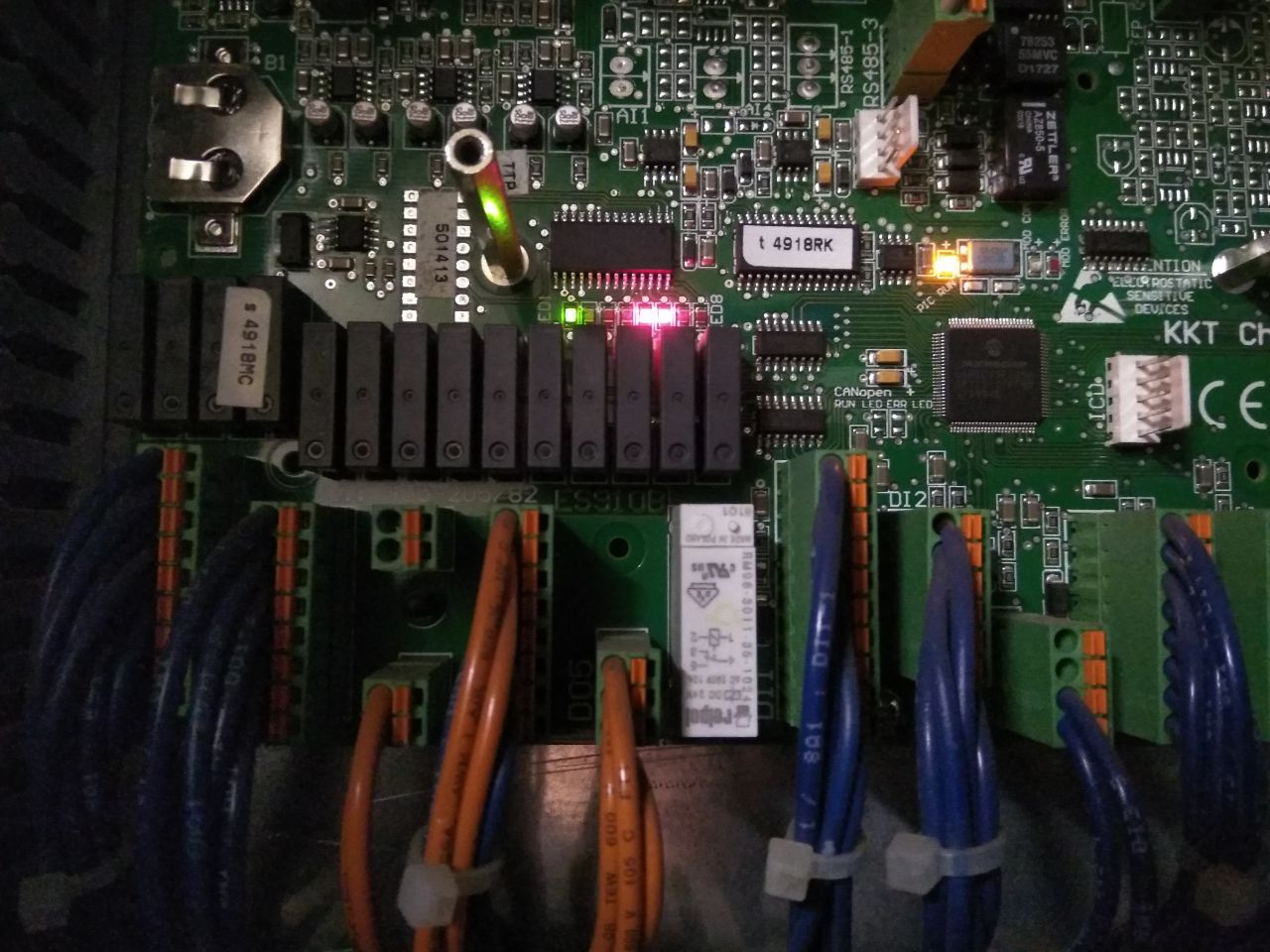

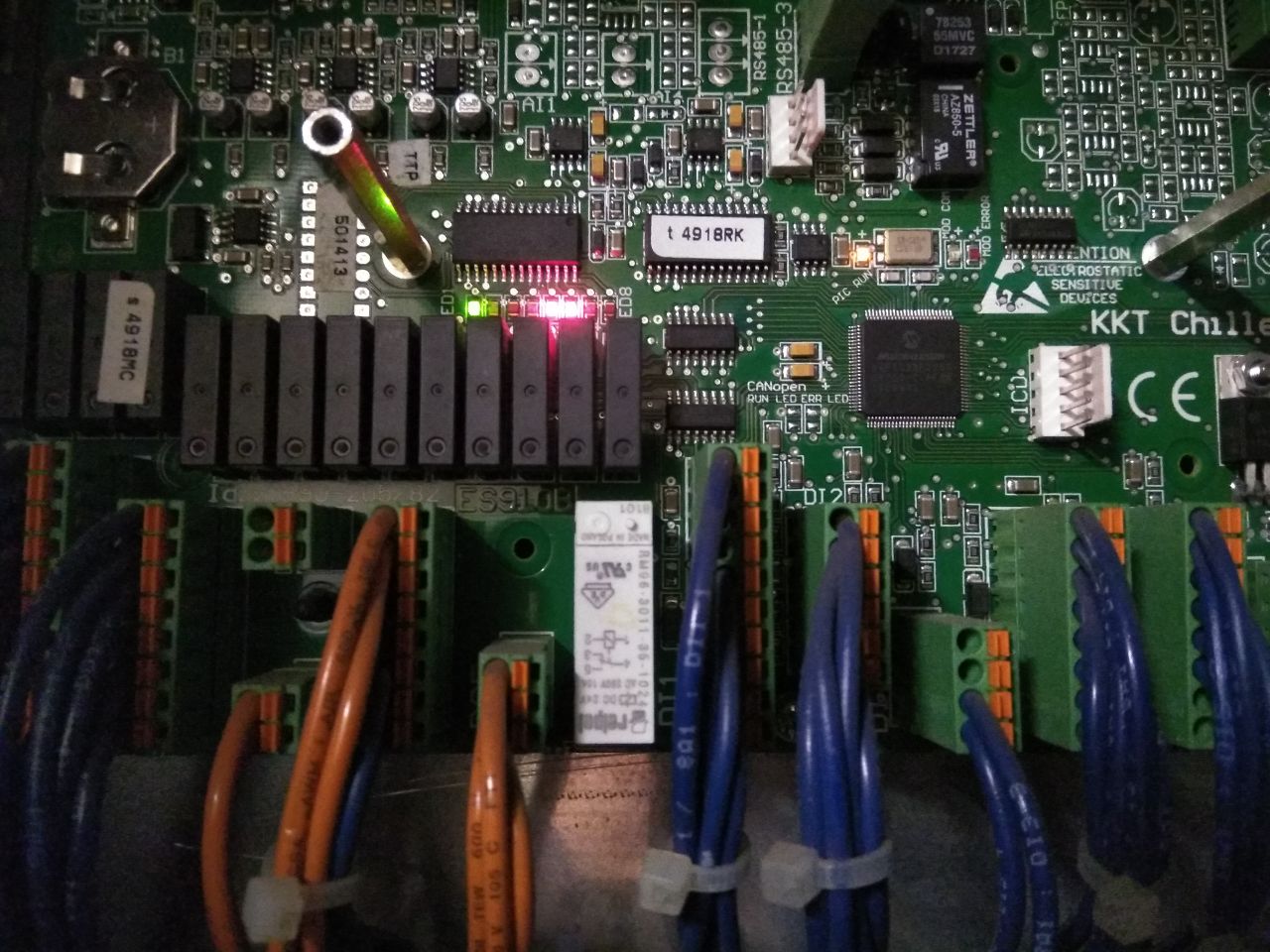

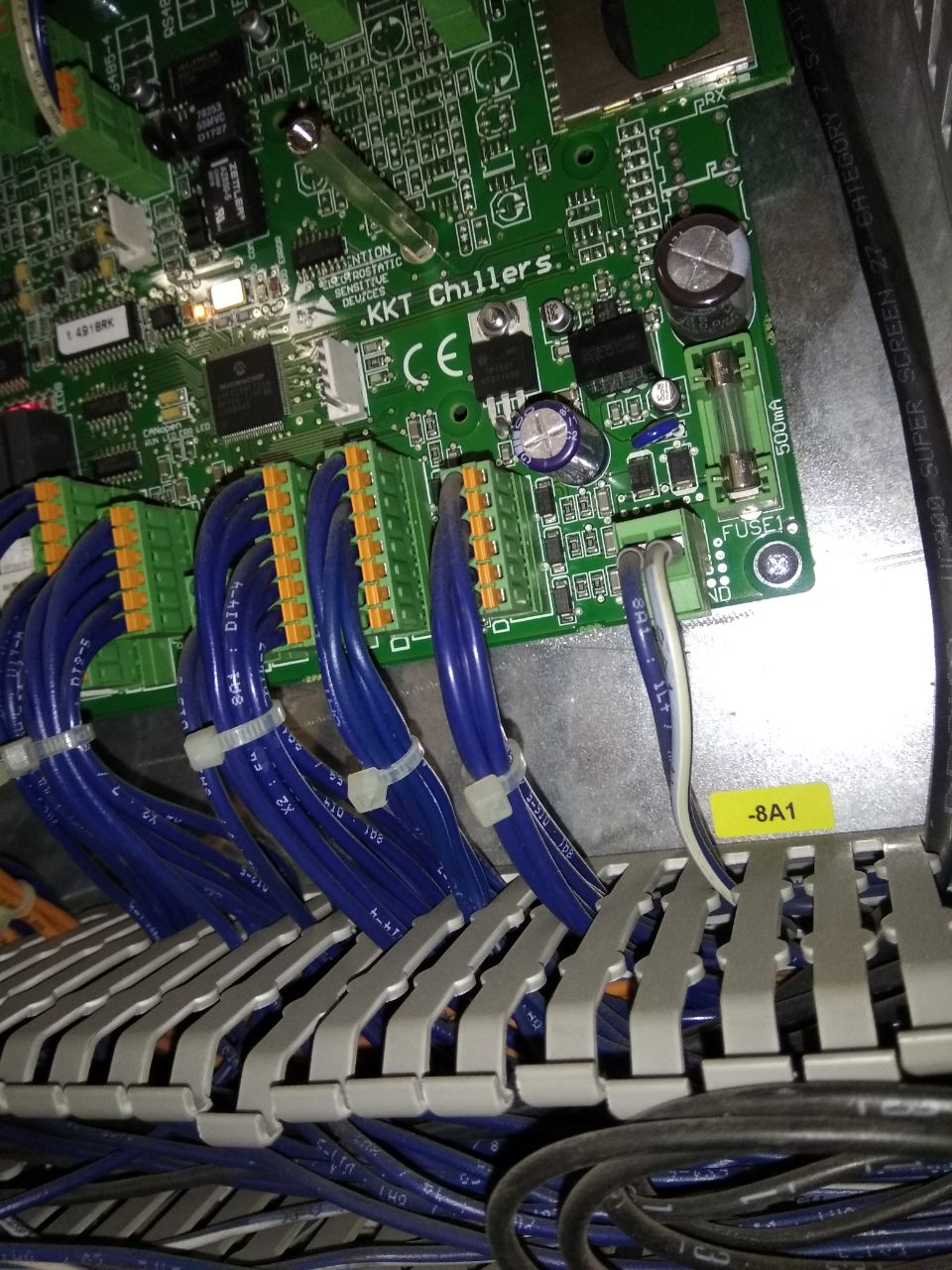

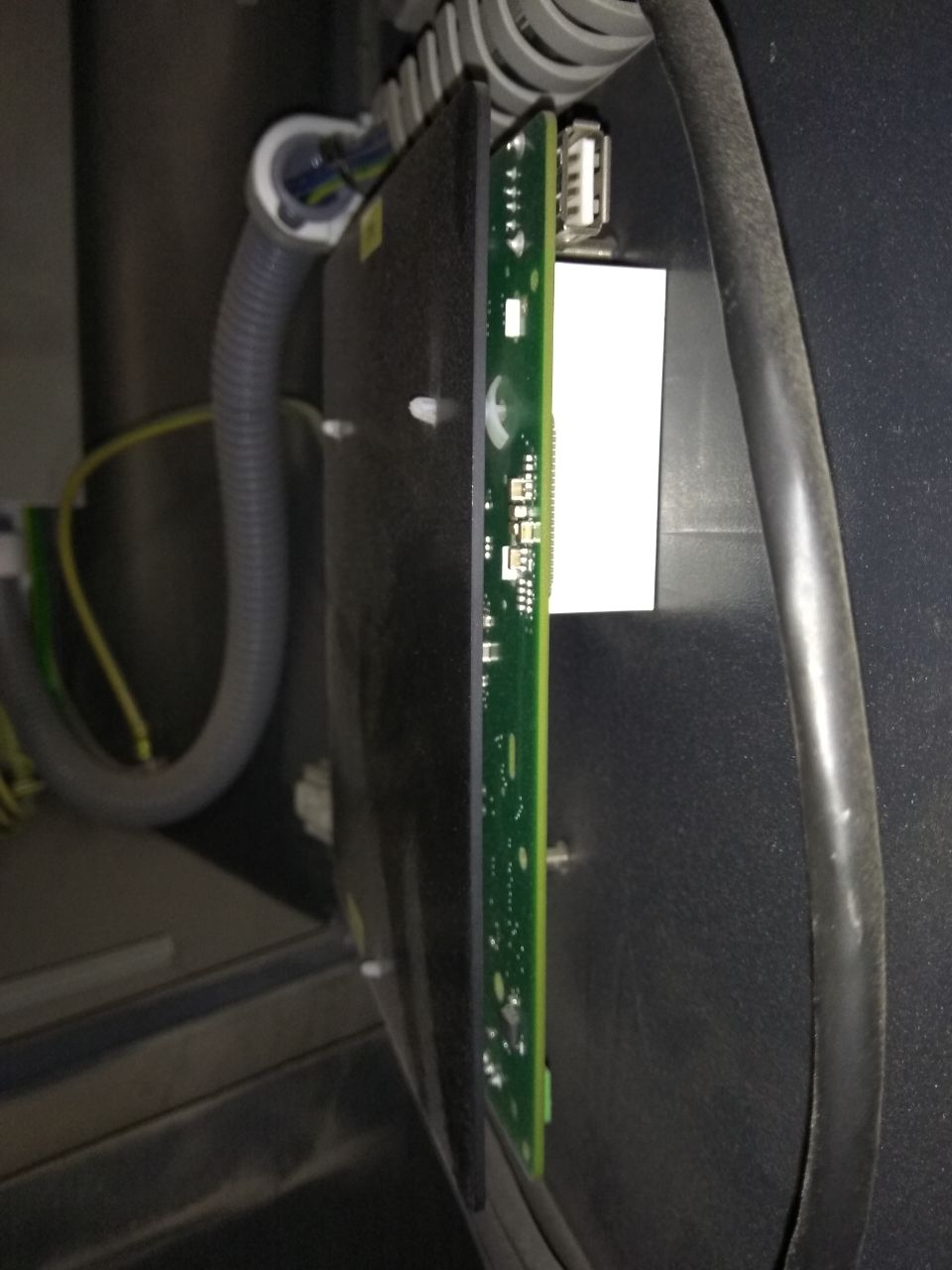

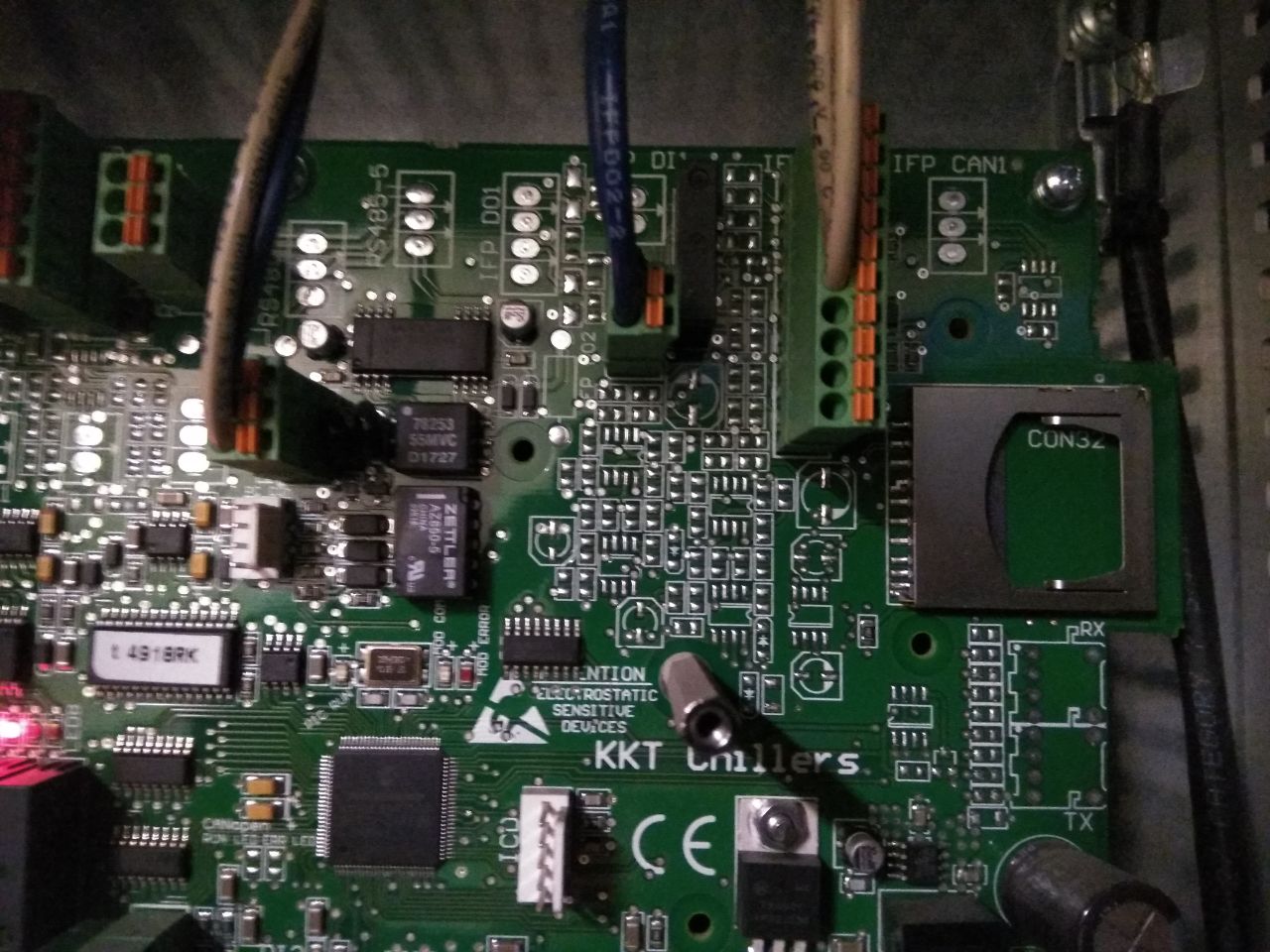

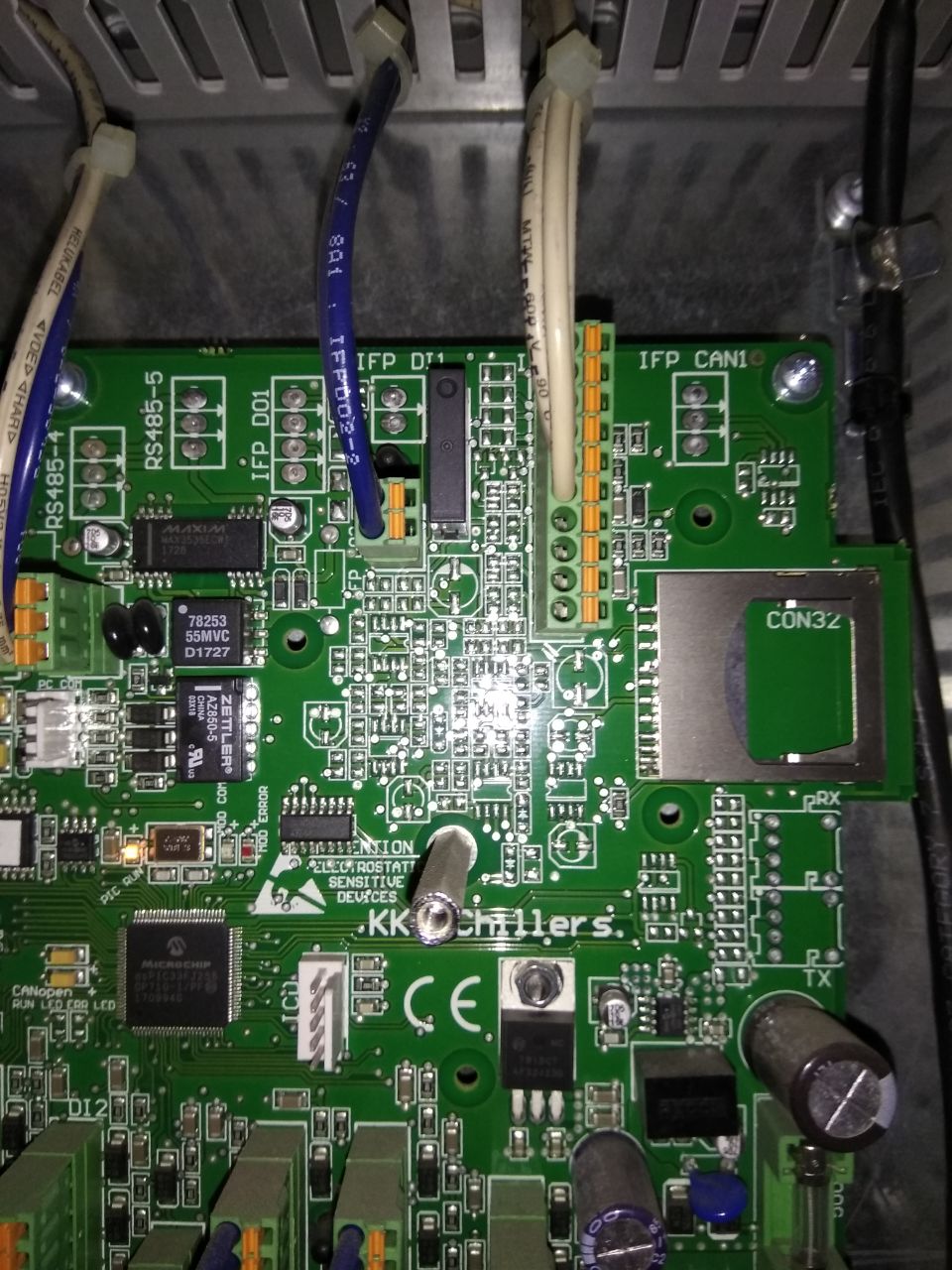

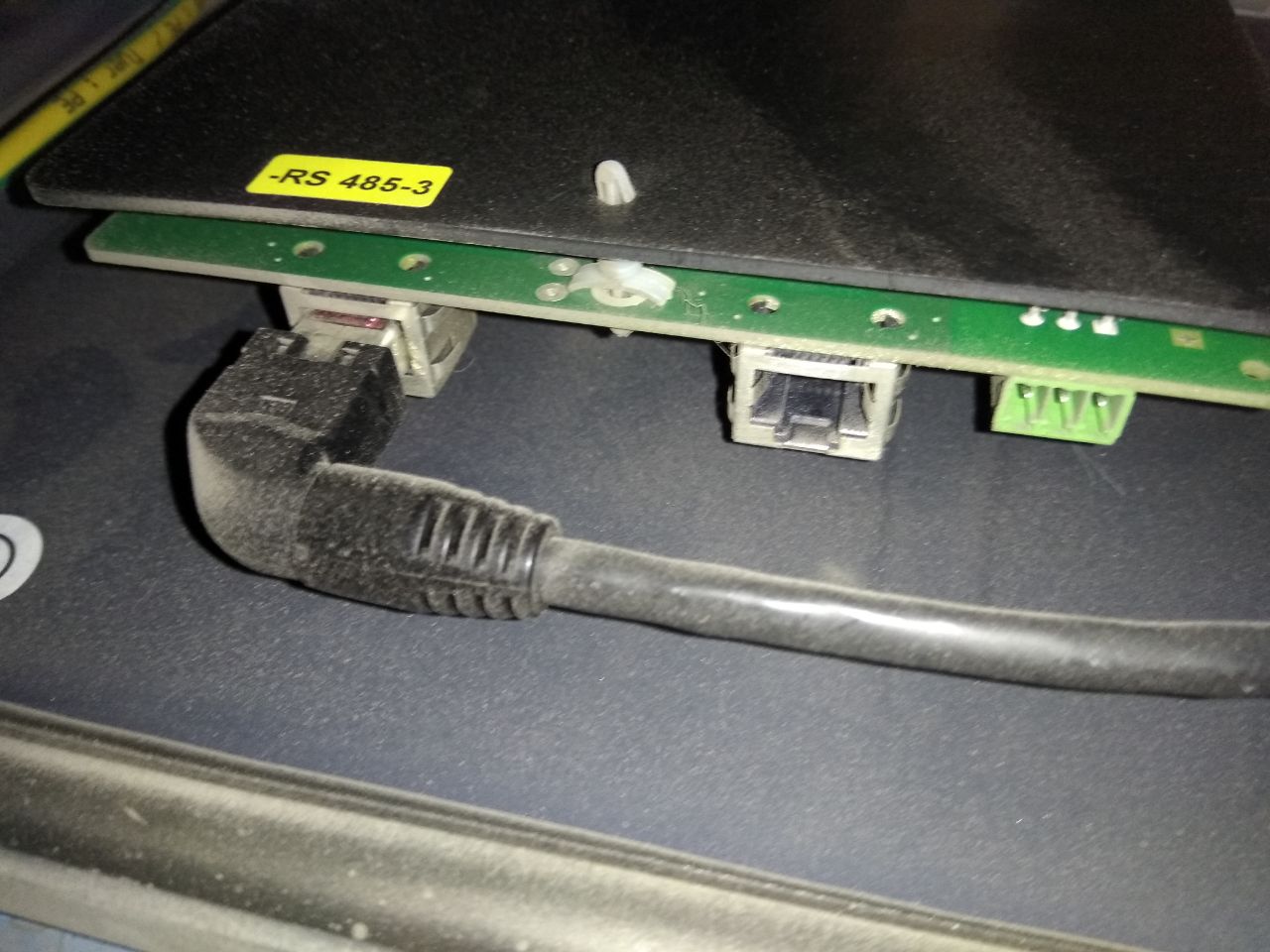

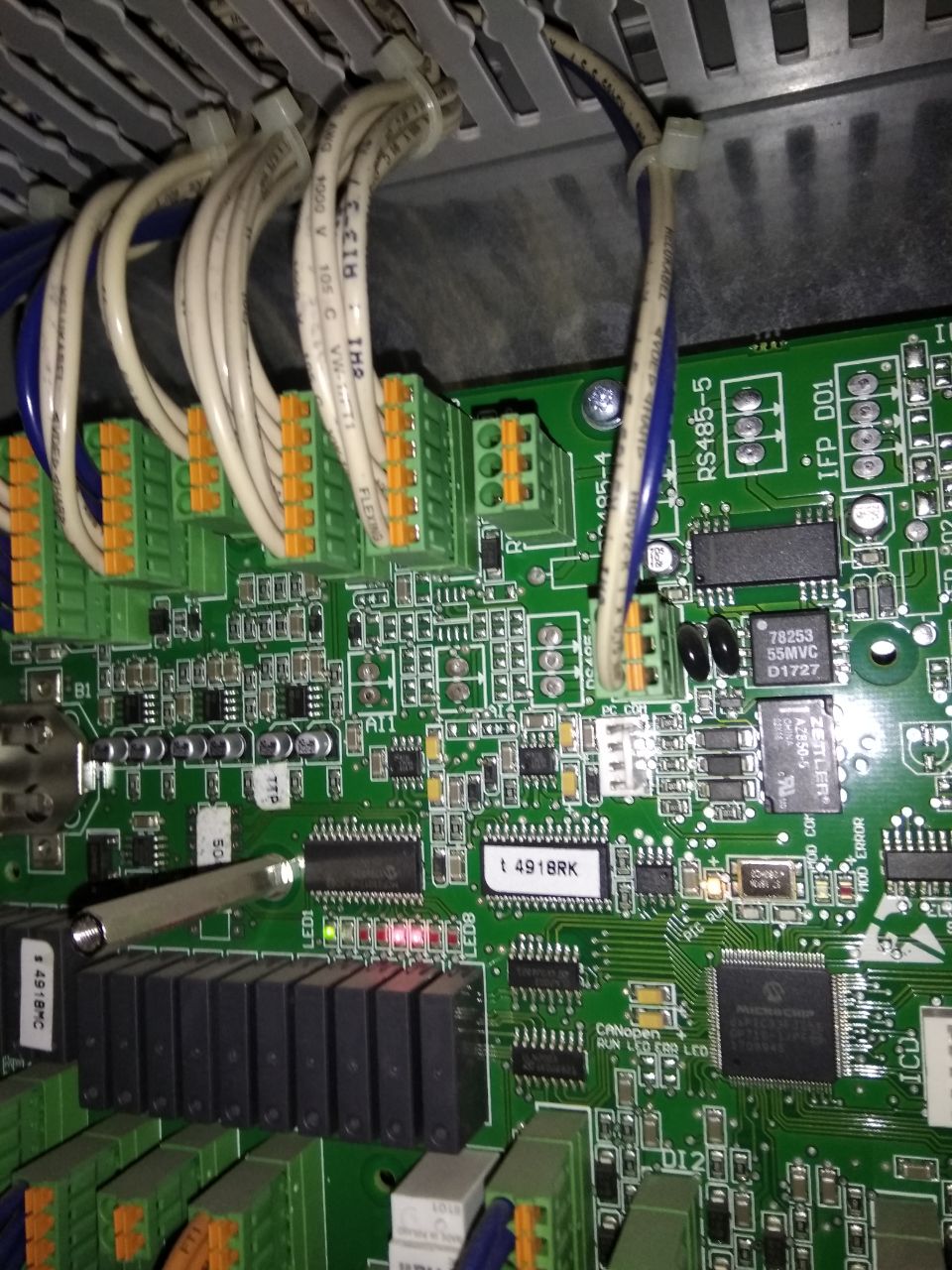

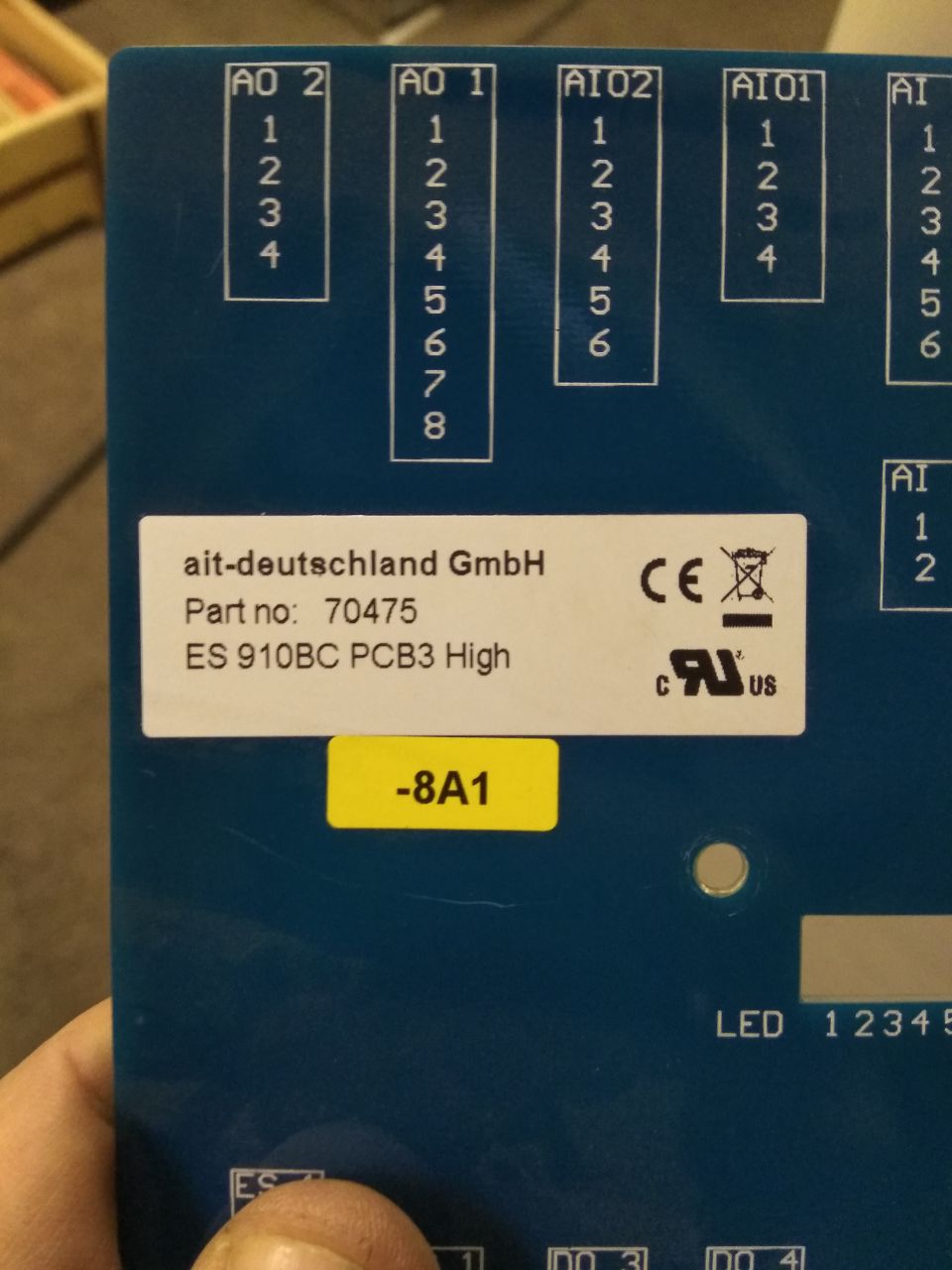

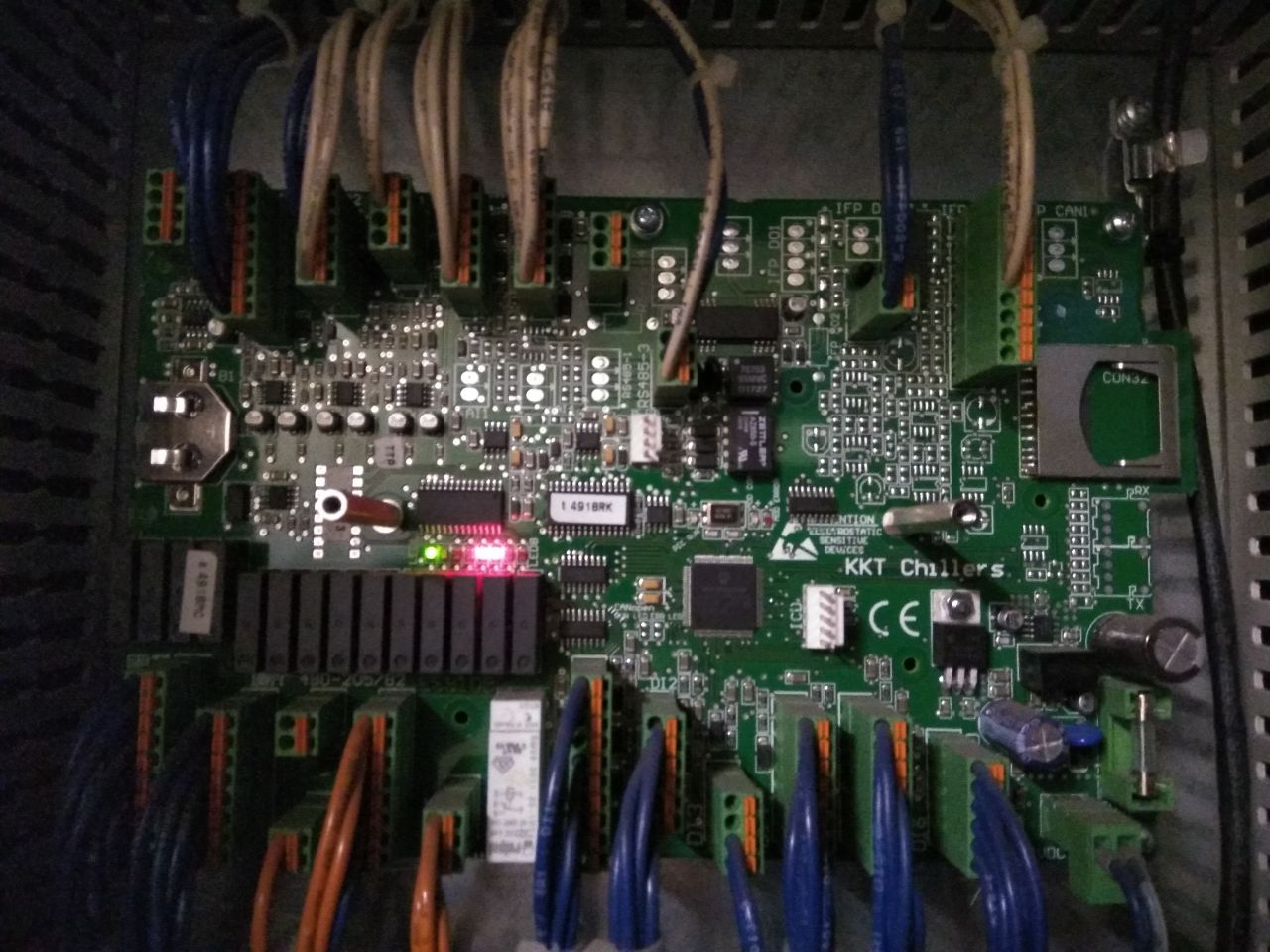

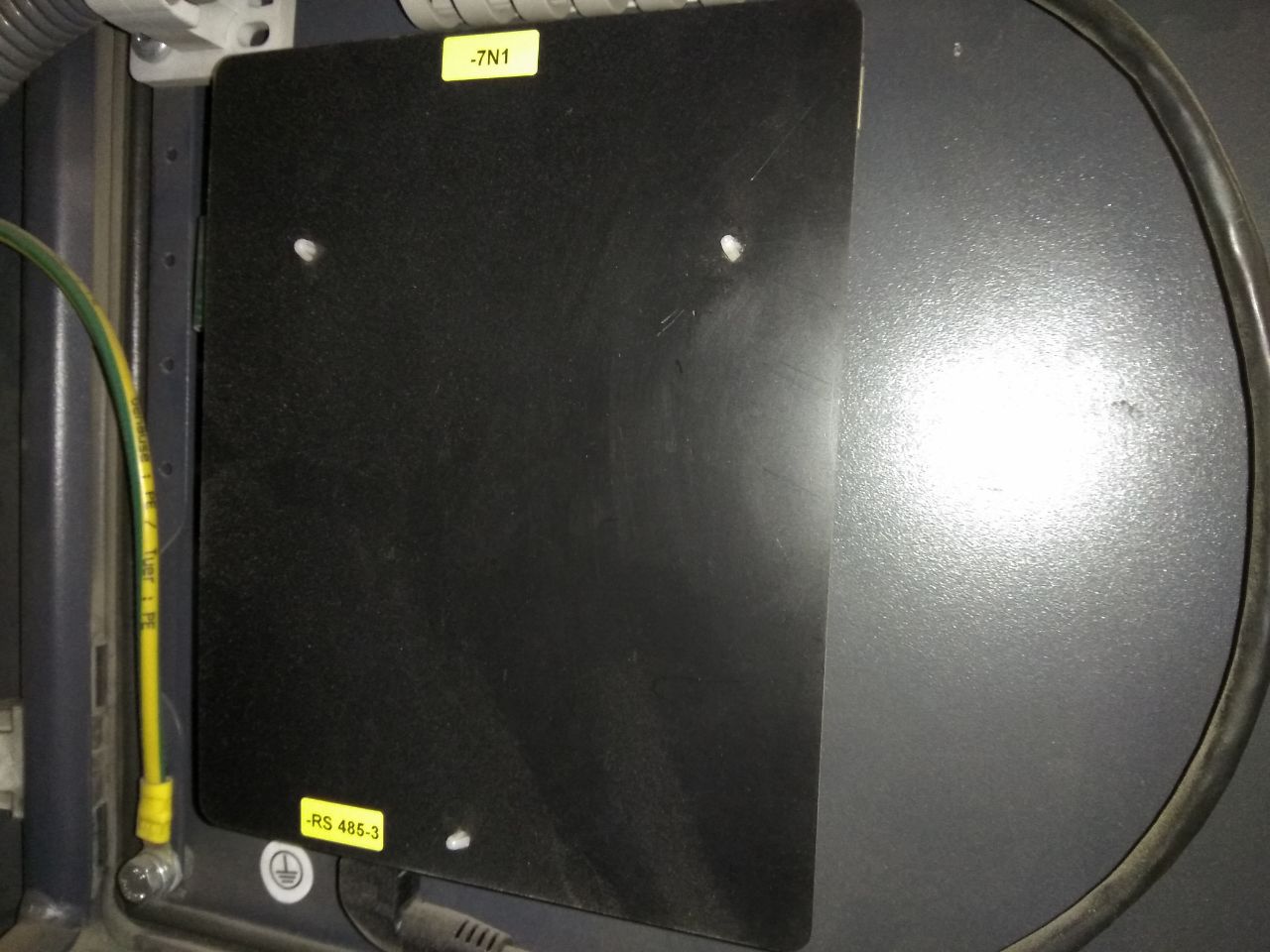

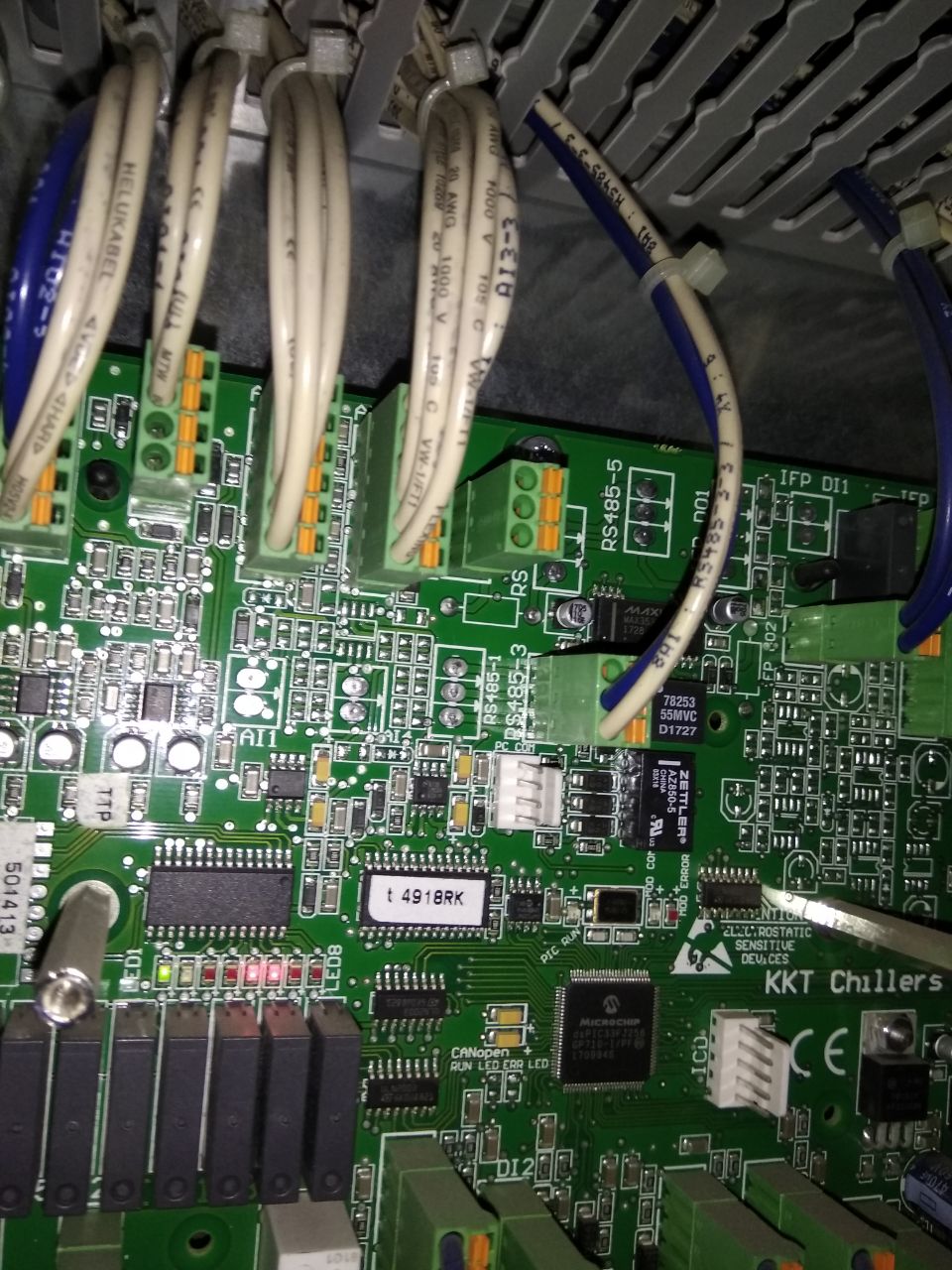

Контроллер холодильника и функциональная схема самого холодильника
Yuriy

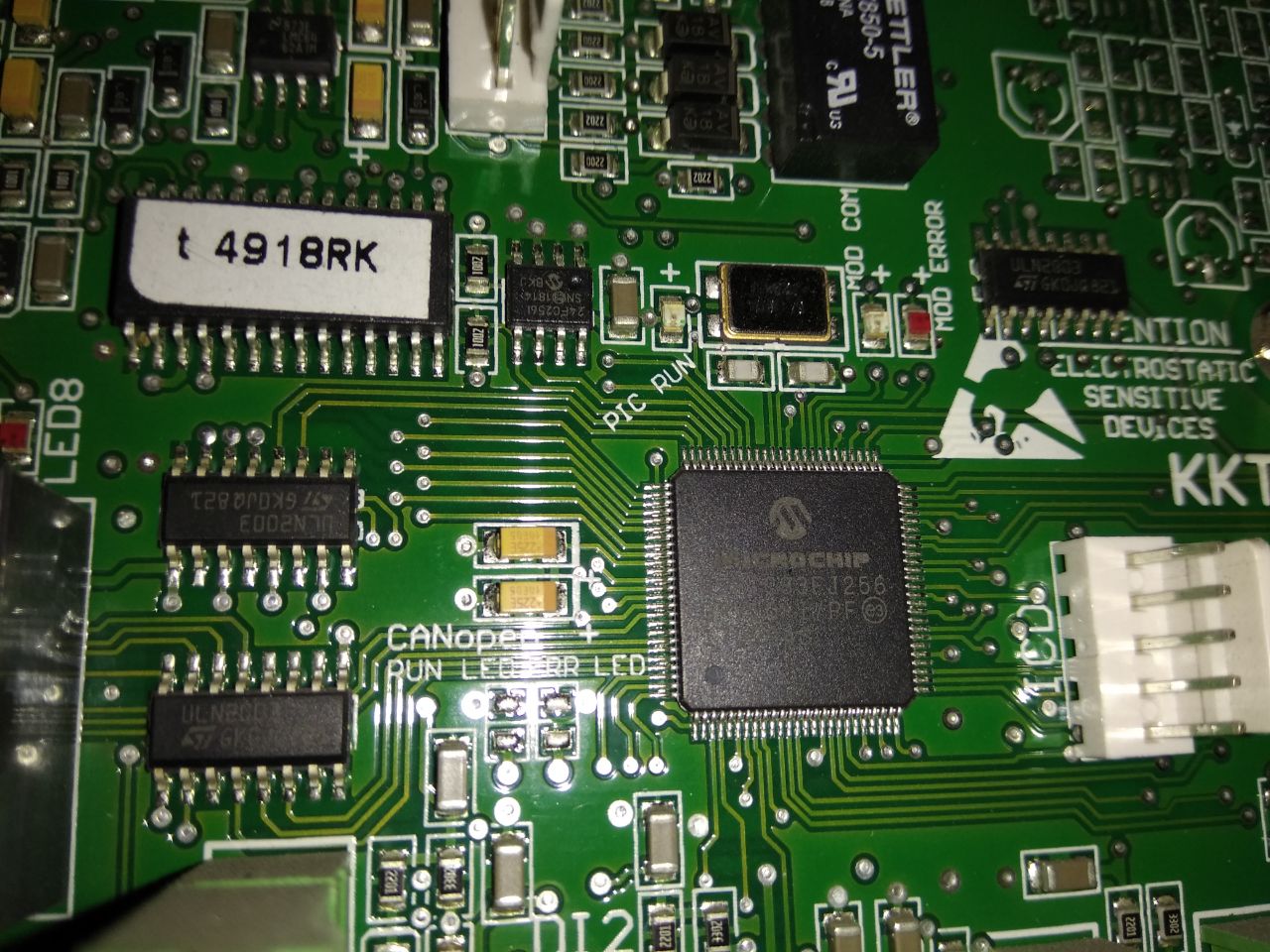

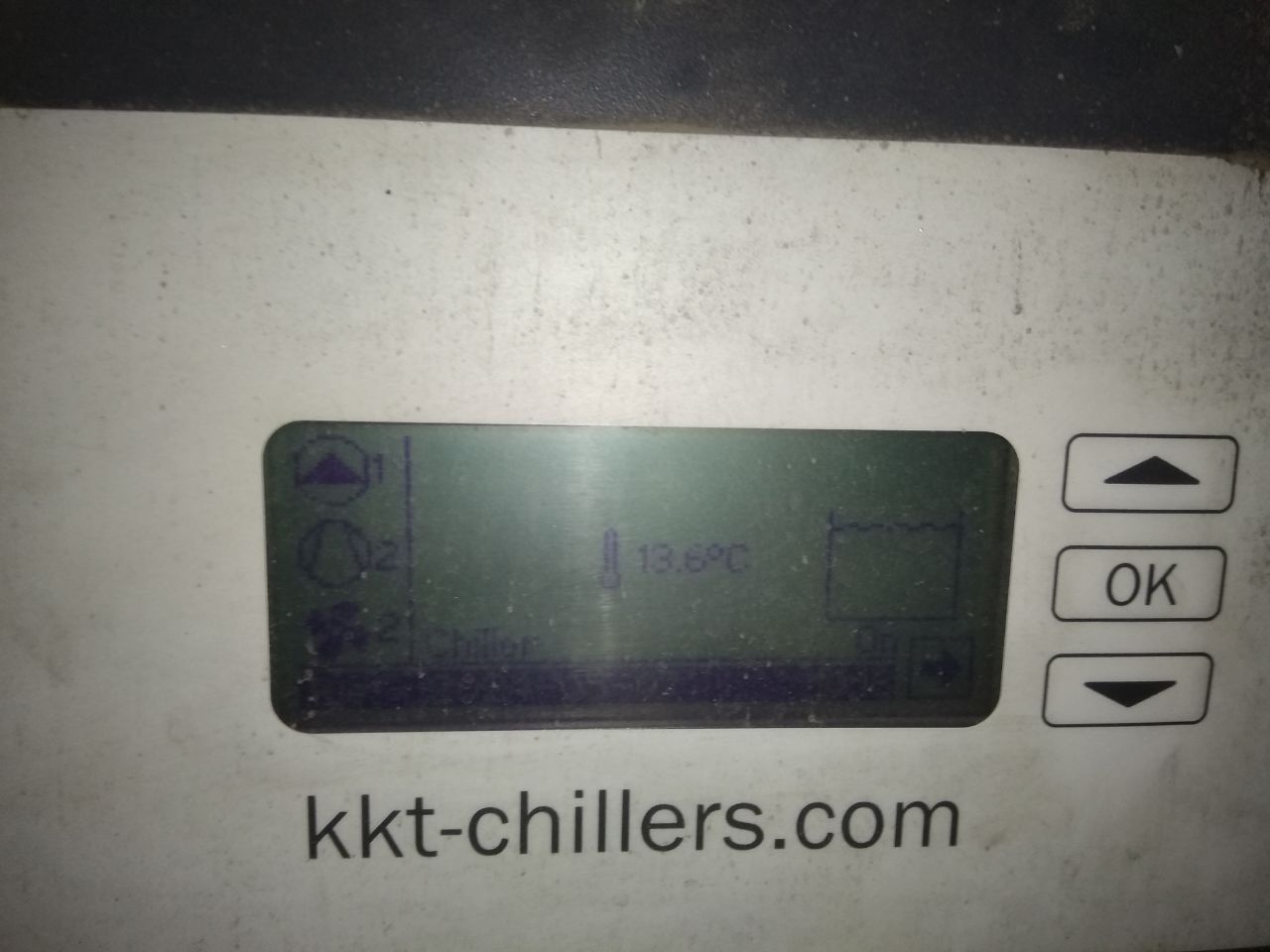

Ну понятно, трясущимися руками фоткалось... А дисплей сфоткать и что бы было видно маркировку микросхем не судьба было?
Nikita
Могу конечно сфотографировать каждую микросхему на трезвую руку, но сомневаюсь что это поможет найти и купить такую же плату с такой же прошивкой. Пока контроллер не сломается нам не дадут его на эксперименты. А оборудование работает 24/7/365. Поэтому и встал вопрос о "варианте Б" - замене контроллера на что-то другое.
Suigintou45

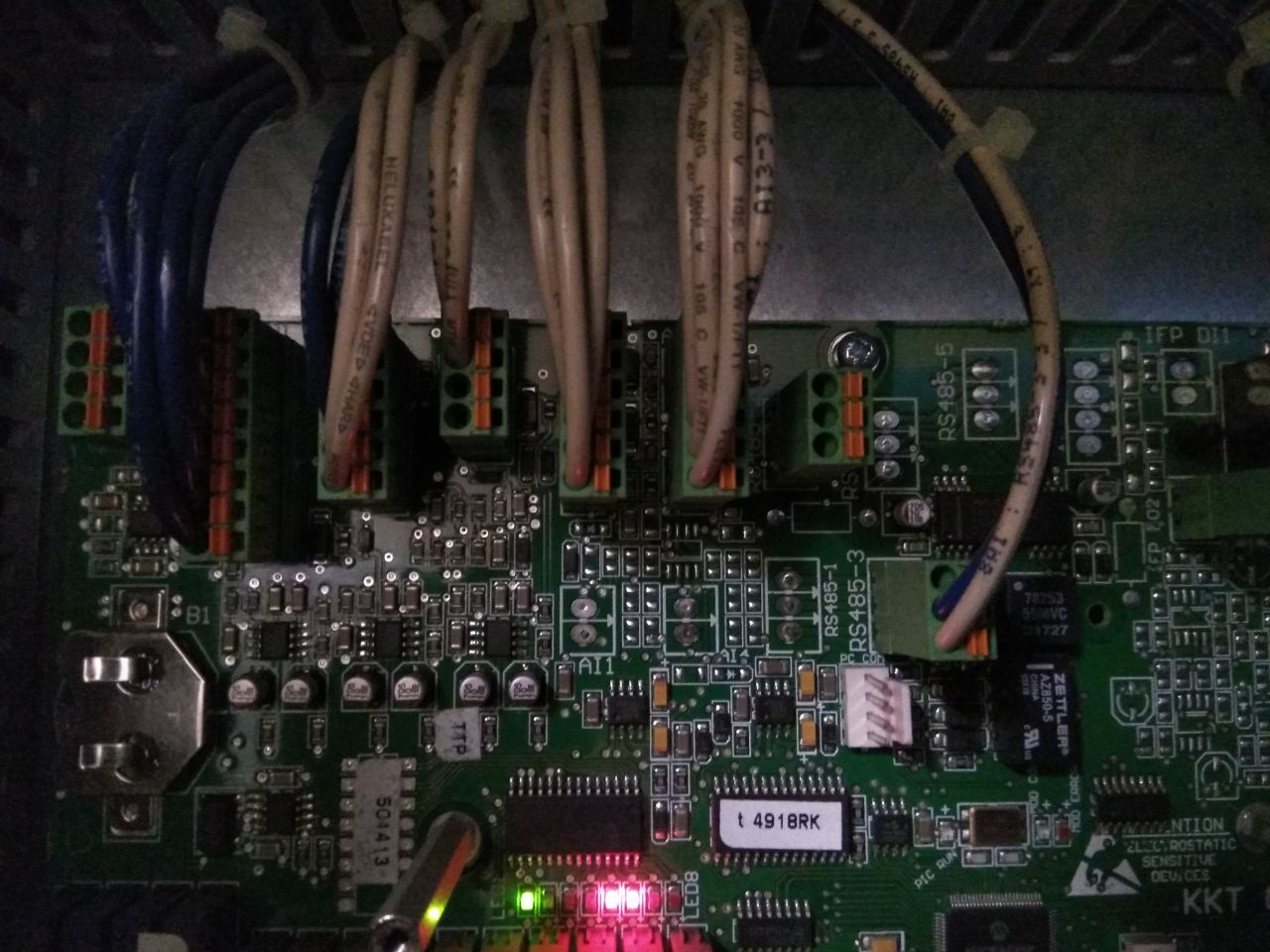

как такая маркировка на проводах? не стирается?
Yuriy

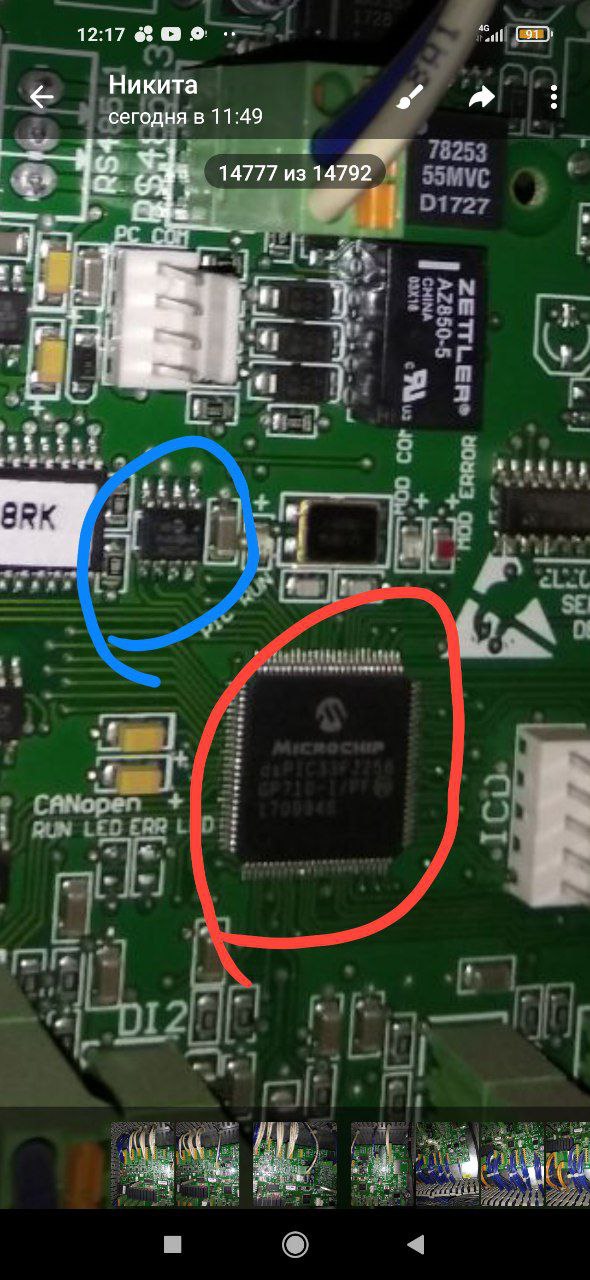

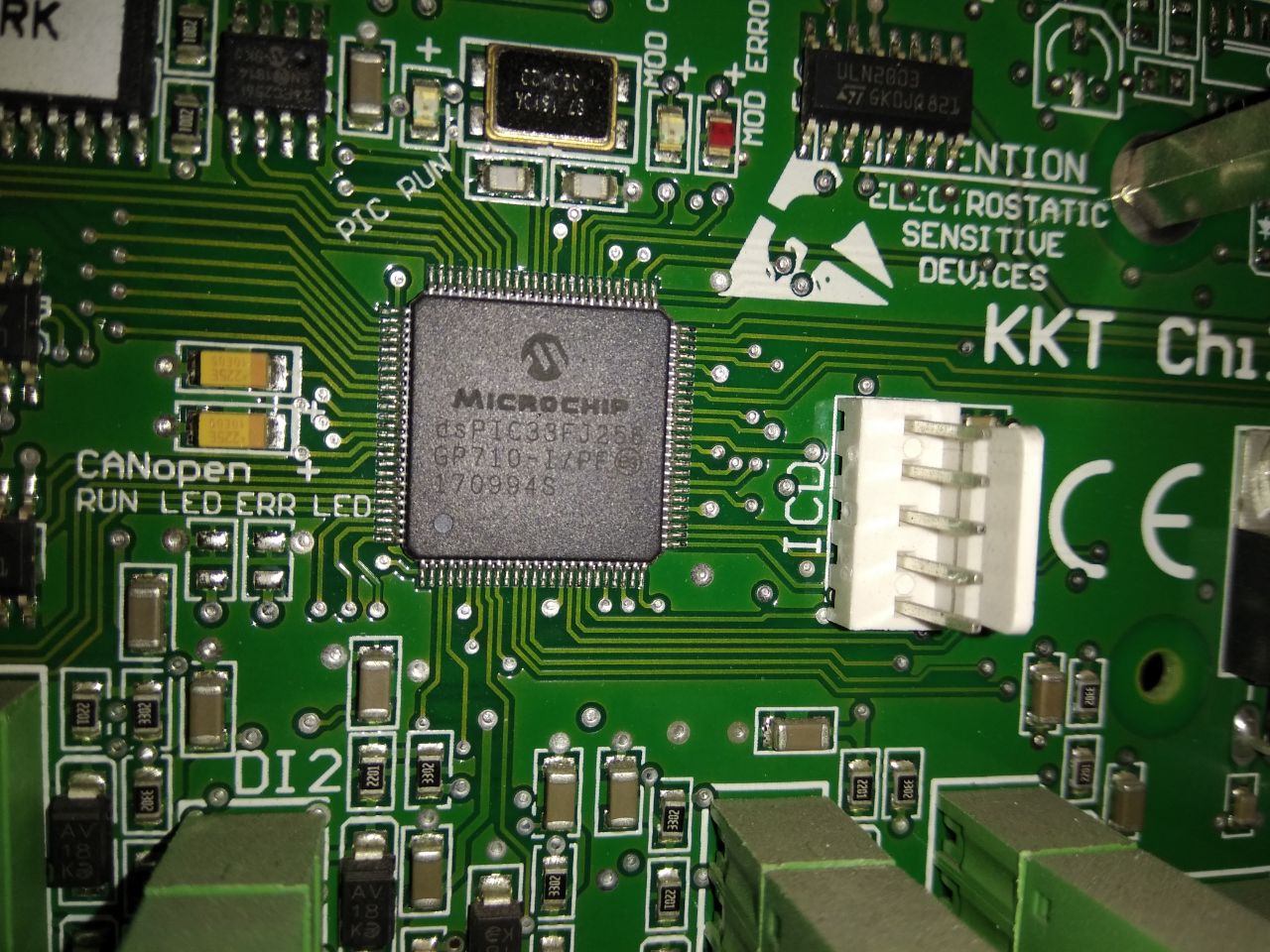

Из всего, что ты нафоткал ненужного нужно только две микросхемы. Проц и соседня Как ты на Овене собираешься делать если оно работает 24/7? Поставил и сразу в дамки?
Nikita
Собрать в мастерской, прощелкать и когда сломается подставить и сделать ПНР. Либо выбить остановку на полдня.
Yuriy
Это утопия
Nikita
Ты так же говорил что мы такие бездарные и не сможем собрать микромастер 440 с заменой IGBT модуля. Второй месяц работает...
Yuriy
Ну вот это уже ближе к истине... Повезло значит
Yuriy
Вообщем если хочешь приключений, можешь поупражняться с Овном, я только двумя руками за Как надоест, обращайся, но не факт, что потом можно будет эту плату найти. Пока такая возможность есть. Думаю, что не важно какая версия прошивки, а конфигурацию можно будет скопировать из eeprom. Или в меню можешь найти версию своей прошивки?
