Подскажите, как бороться с back EMF? Обнаружился выброс на линии питания и хочется его немного погасить. как? — варистор? — стабилитрон? — ОУ + полевик + «тормозной» резистор? как проще?
Подскажите, как бороться с back EMF? Обнаружился выброс на линии питания и хочется его немного погасить. как? — варистор? — стабилитрон? — ОУ + полевик + «тормозной» резистор? как проще?
Комментарии: 7
Vasil
Источник какой?
Dmitry
двигатель
Vasil
Диод (встречно к нормальному подключению)/конденсатор/варистор параллельно контактам
Zoog
отделить питание двигателя CLC-фильтром, рядом с движеом - несколько мФ, дроссель шунтировать резистором
Dmitry

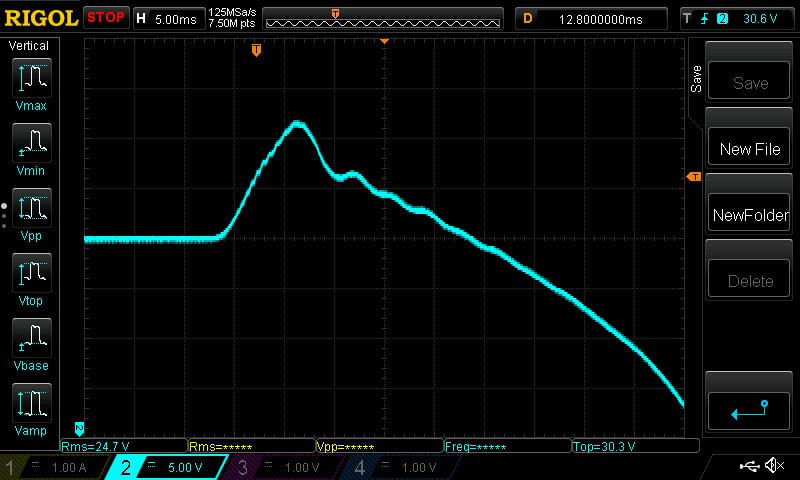

несколько мФ погоды не делают. ткнул наугад электролит 220мФ*35в не поменялась даже пила, которая видна в левой части графика. про выброс в правой можно даже не говорить в несколько Ф верю, но слишком уж объёмно
Zoog
не верю, покажите мне этот 220мФ Вы, наверное, приставки СИ в таджикской школе изучали фарады - это тупой оверкилл
Bars
третий вариант, всё верно думаете. можно в качестве тормозного резистора использовать сам полевик в линейном режиме, с обратной связью по току через резистор в истоке (один ОУ по напряжению, второй - по току) см. Brake chopper
