Комментарии: 21
Zar116
ну верно , нужно тестером первоначально R померить, мож там -Коза дереза
Denis
это все верно и хорошо. Все же вопрос в другом. О характеристиках данного дросселя
Zar116
этот дроссель не в DC- DC преобразователе установлен , обычный ограничительный R и с известным номиналом.
Denis
Я правильно понимаю, что резистор в 120 ом сюда подойдёт?
Zar116
и примерно с мощностью не менее 0.5 w
Denis
Спасибо за совет
Deazz
какие 120, оно не будет работать. в схемах бывают ошибки, они не идеальны. ставьте пред на 2-3А хоть бы сами подумали какого фига на индуктивности указан параметр R
Anonim

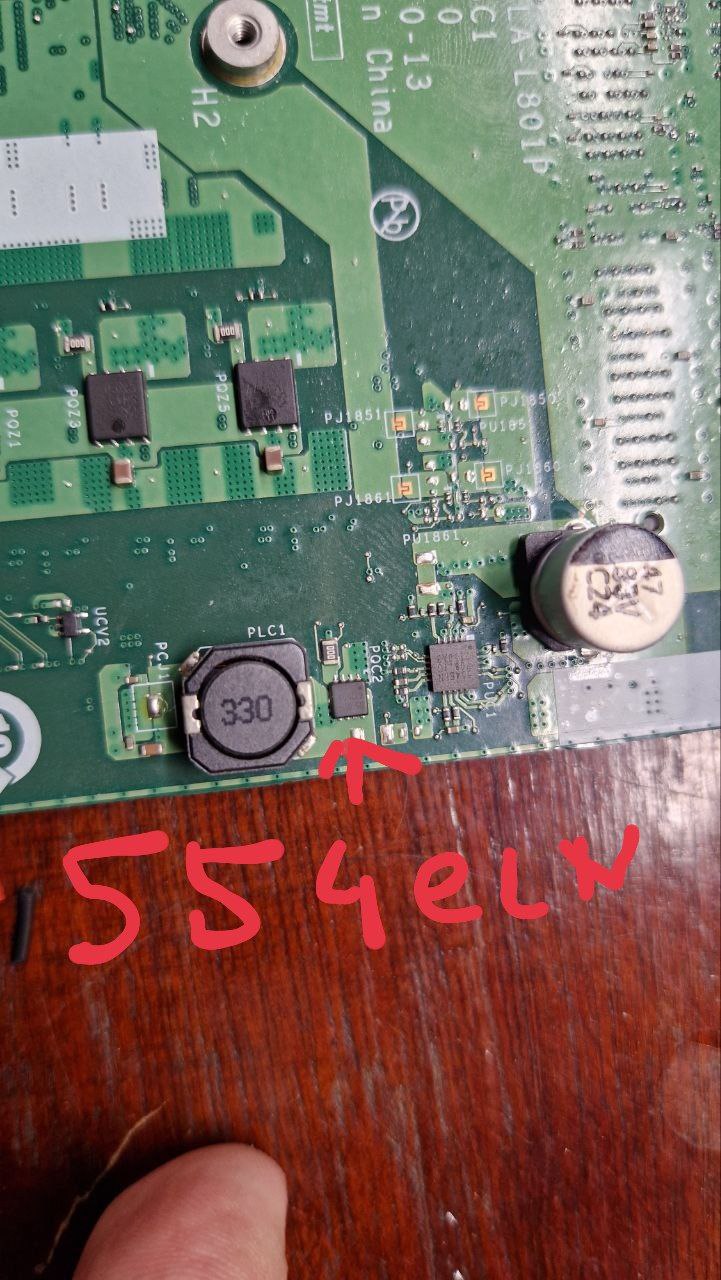

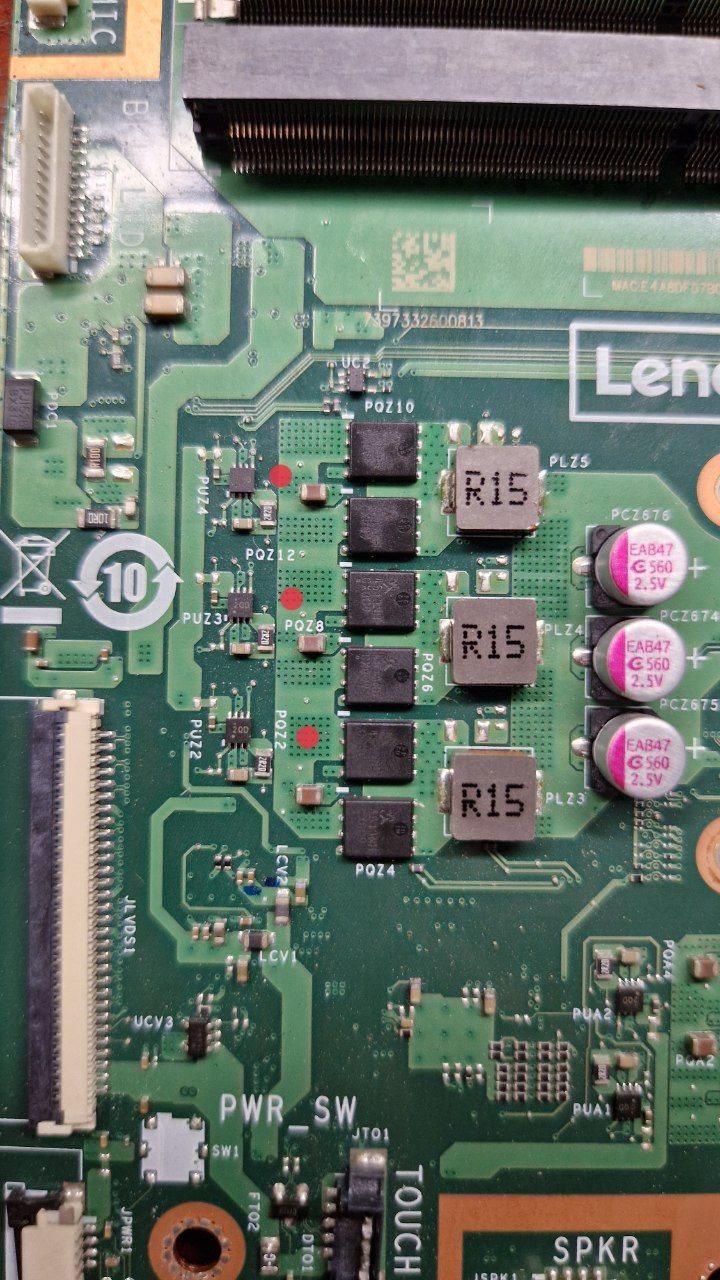

Может кто встречал чипы с такими обозначениями? Потому что опыта маловато даже шим контроллер питания фаз процессора или встройки определить не смог с первого захода.. например. 2qd 8пинов, за них верх, низ, земля и в остальных 5 должен быть enable , vcc, и обратная связь. Не понятно откуда разрешающий может приходить. Разве что с мульти контроллера?
Anonim

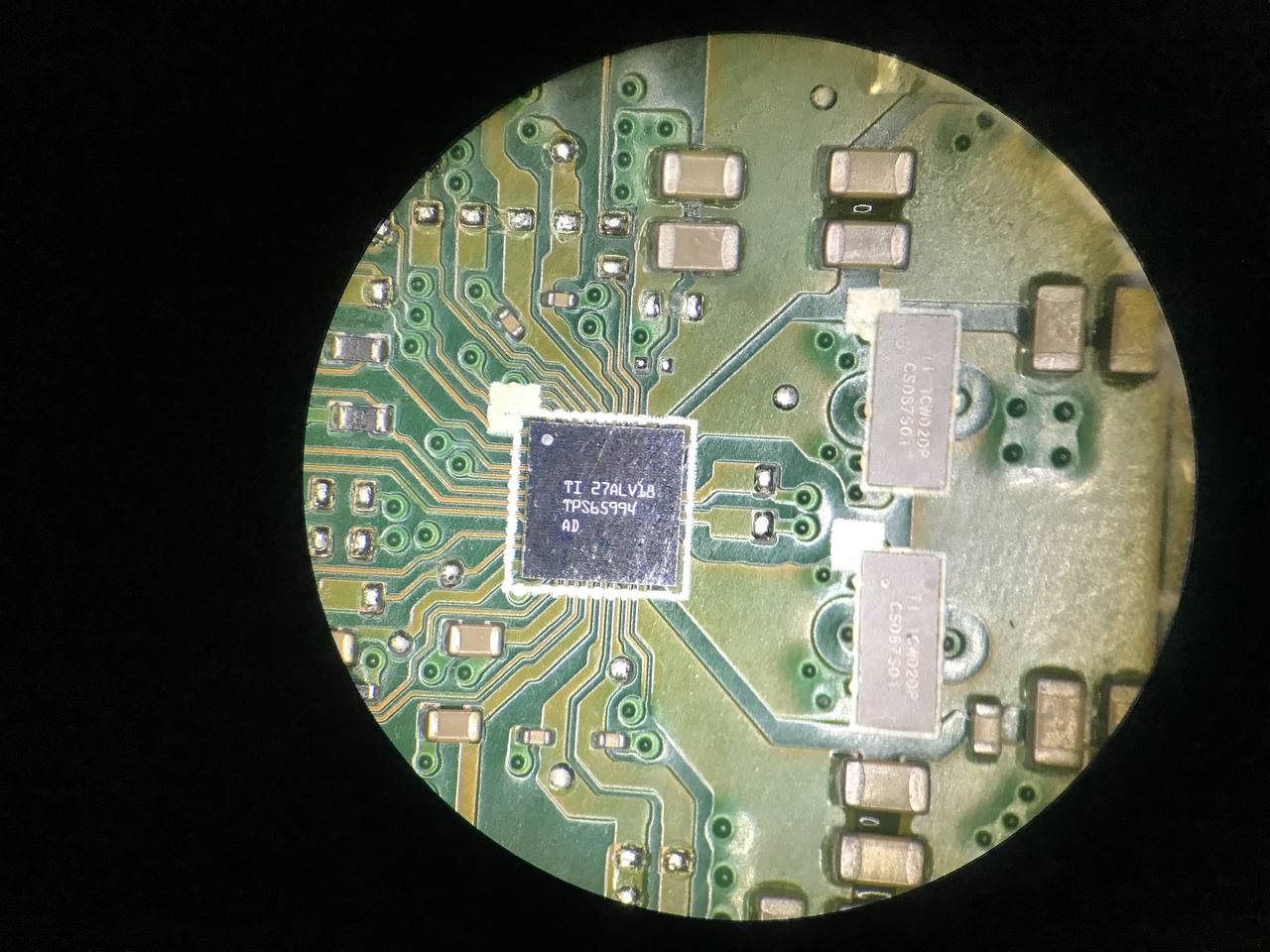

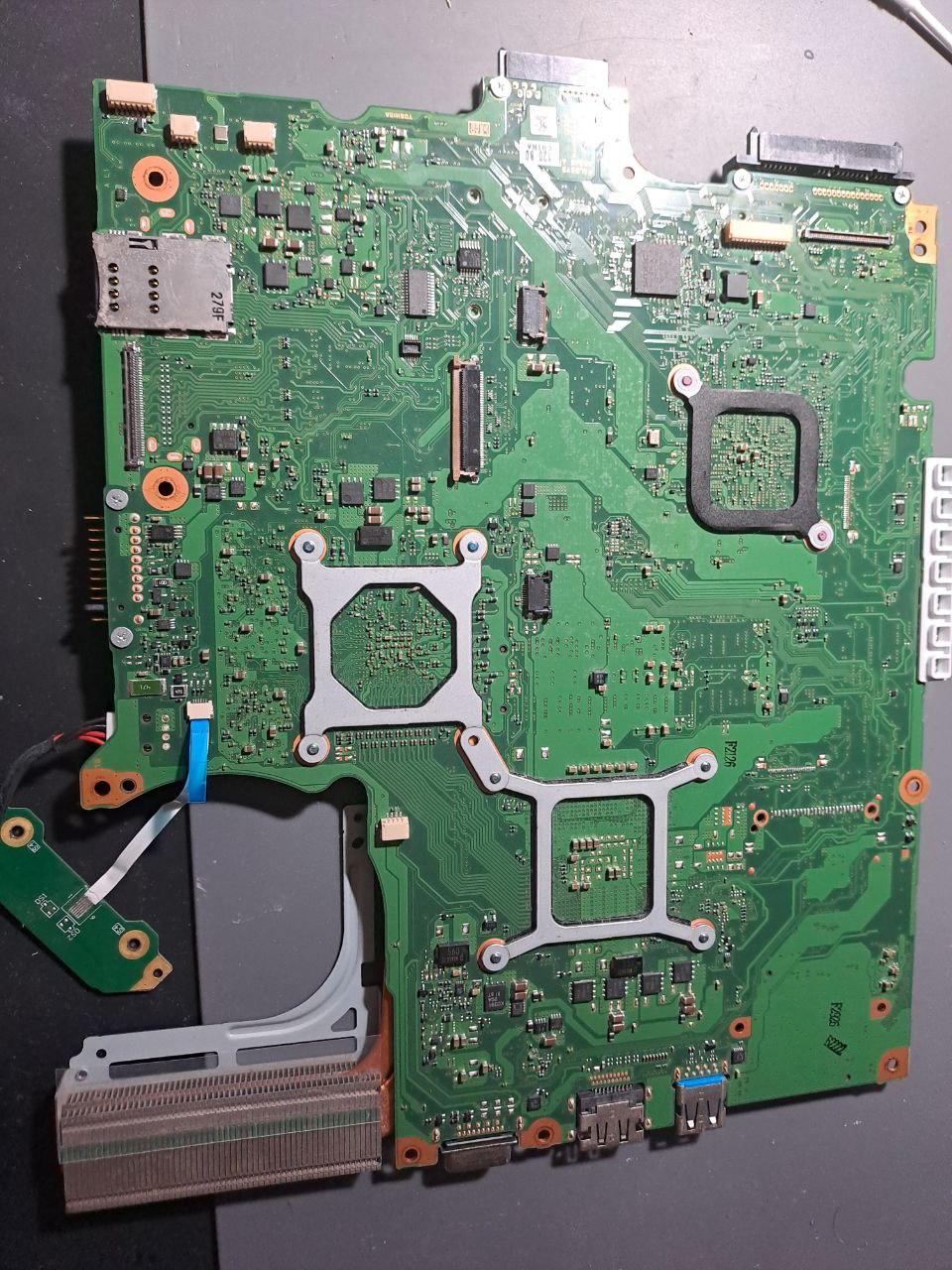

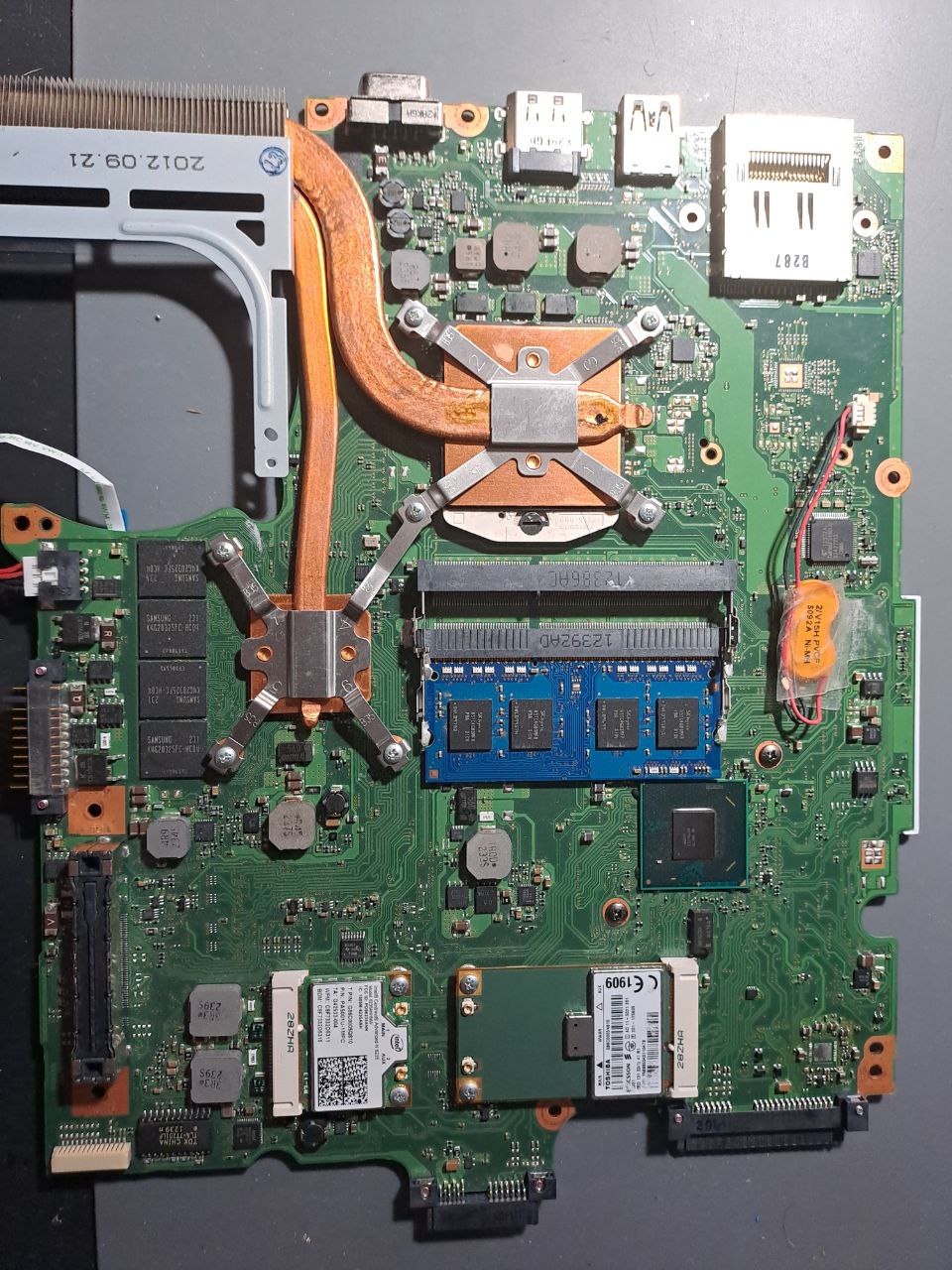

Вы бы фото участков платы сделали, где стоят неопознанные вами микрухи
Anonim
2qd
Denis
Я несколько вариантов схем посмотрел. Там везде 120 ом. Нашел такое понятие как импеданс. Думал может это и есть оно
Deazz
я конечно понимаю, что у всех компонентов есть сопротивление, но, вам не кажется, что для дросселя этот параметр должен быть не на первом месте? так же, как и с кондёрами. и вообще глядя в схему, достаточно понять какую фунцкию он там выполняет. по сути перемычки
Denis
Я именно по этому и задал вопрос для уточнения
Deazz
реактивное сопротивление, на высоких частотах будет это сопротивление, а при постоянном токе это как перемычка
Denis
Понял. Все почему то же там стоит именно дроссель, а не простая перемычка
Deazz
всё же лучше пред ставить. цепь уязвимая и пожар может быть
Denis
Собственно так и появился уголёк, потому что кто то шлейф матрицы дёрнул на "горячую"
Maksim

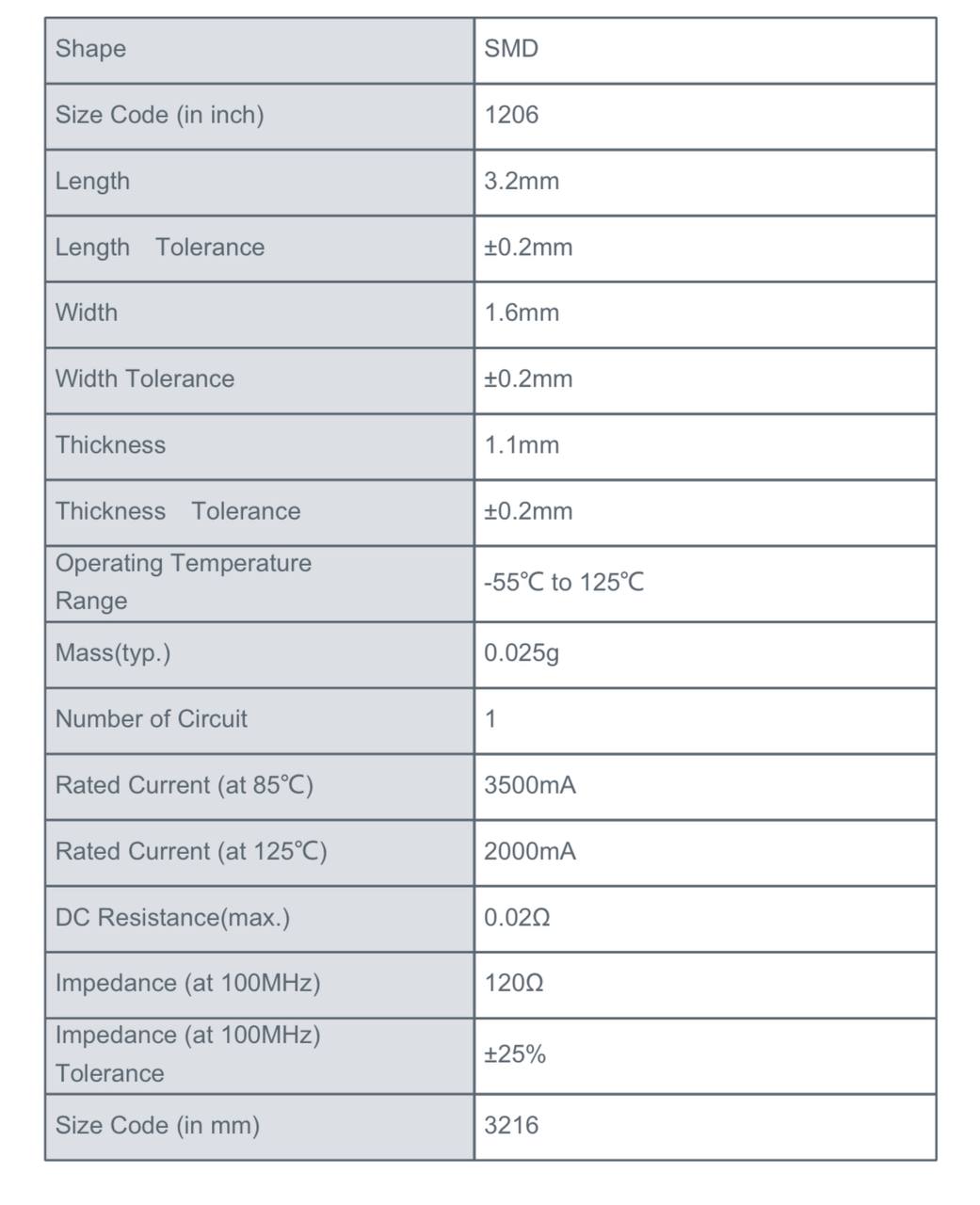

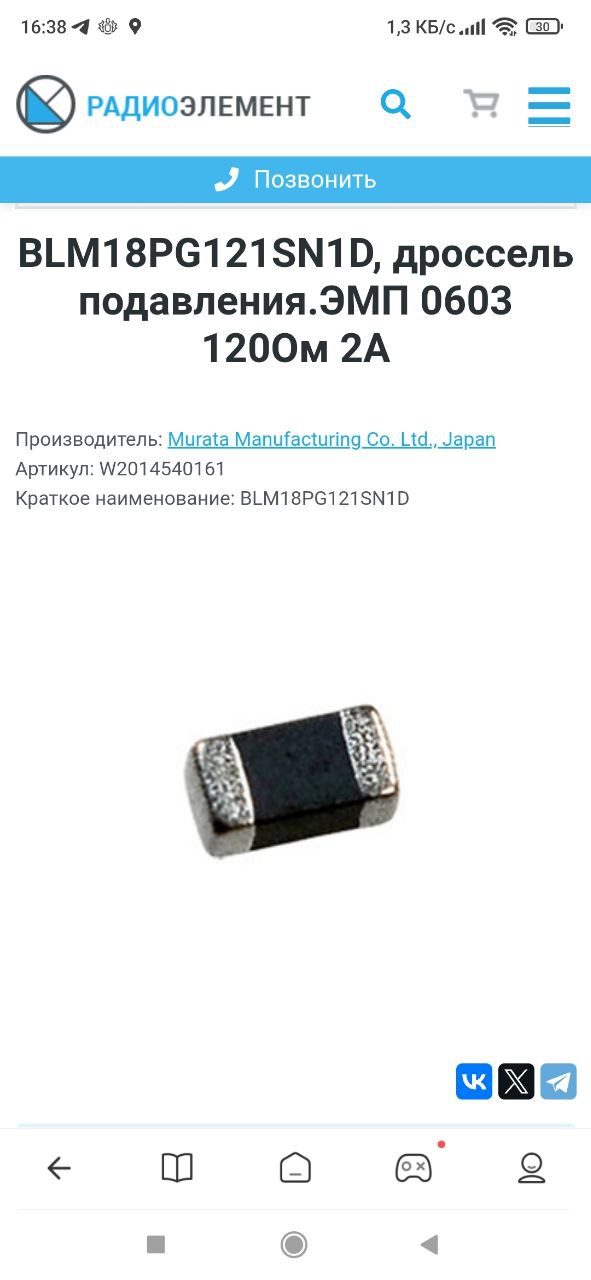

Не подскажете, для какой референсной частоты указывается это сопротивление? Может есть ссылка на документ? Тоже часто задавал себе этот вопрос, но не нашел информации.
Deazz
не могу сказать референс ли это, точные данные только в даташитах
Sam
Ну смотря на какой тестировалось изготовителем. Так же и с конденсаторами, характеристики указанные на корпусе электролита, могут не соответствовать тому, что показывает твой еср-тестер, надо смотреть даташит, на какой частоте вообще производитель это измерял. Ставишь частоту как в даташите и вуаля, получаешь около те же значения.
Maksim

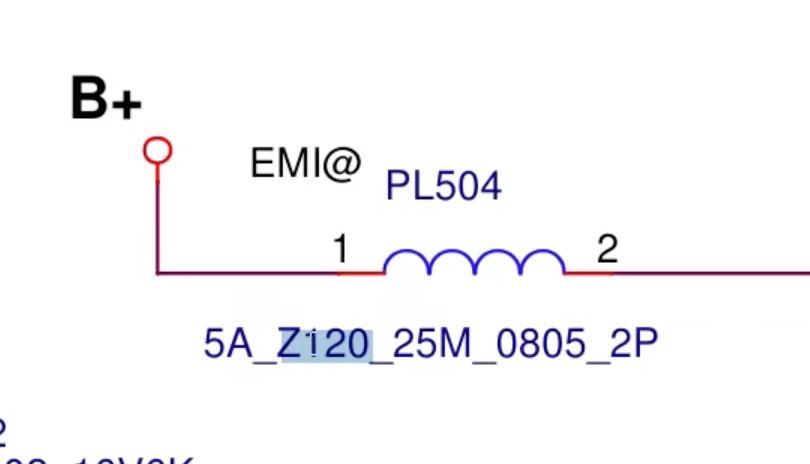

Ага, везде по-разному. Я думал есть единая методика. Вот тут, например, явно указано 25МГц.
