Друзья, нужна помощь в настройке Moxa MGate MB3480. Скомпенсирую. Задолбало. Конвертером все вижу по отдельности, через моксу не выходит. Нужен с этим опыт
Друзья, нужна помощь в настройке Moxa MGate MB3480. Скомпенсирую. Задолбало. Конвертером все вижу по отдельности, через моксу не выходит. Нужен с этим опыт
Комментарии: 34
Robert
Я на обучение еду 28 мая в Питер, подождет
Vyacheslav
А существуют ли какие-то устройства для тестирования линии Modbus RTU? Проблема не в Моксе
Robert
А конвертером садились и modbus poll опрашивали?
Vyacheslav
Да с ними проблем нет Причем на Моксе первый шлейф работает замечательно, около 15 слейвов Мне просто сложно в чём-то упрекнуть монтажников. Линию замеряю, там нет наведенных помех
Vladimir
Можете скинуть, что Вы на моксе наконфигурировали?
Rashid
На заводские, хорошая идея!!!
Vyacheslav
Скинул, да. Старое, что работало ранее заработало. Режим автороутинг вообще замечательная вещь, езли я везде разные ID выставил
Gabrrr
Кидай всем. Или у тебя не скрины?
Vyacheslav
На своем оциллографе пытался смотреть. Если не останавливать X рисует, а остановить, то пилы вверх/вниз Скринов нет, к сожалению Уметь нужно пользоваться устройством. Вал девятый работ и просто тону, не успеваю учиться Локально все прекрасно работает На расстоянии берет конвертером. Мокса нет. Молчит. С терминаторами или без Завтра продолжу...
Gabrrr
Ну тут такое, что такие задачи требуют внимательности, так что может действительно просто из-за усталости. Тем более вон у тебя осцил, всё основное что надо для диагностики уже есть.
Vladimir
Джамперы переставляли (DIP переключали)? На что-то влияет?
Vyacheslav
Она эта прикручена намертво к стенке шкафа. Там есть DIPы?

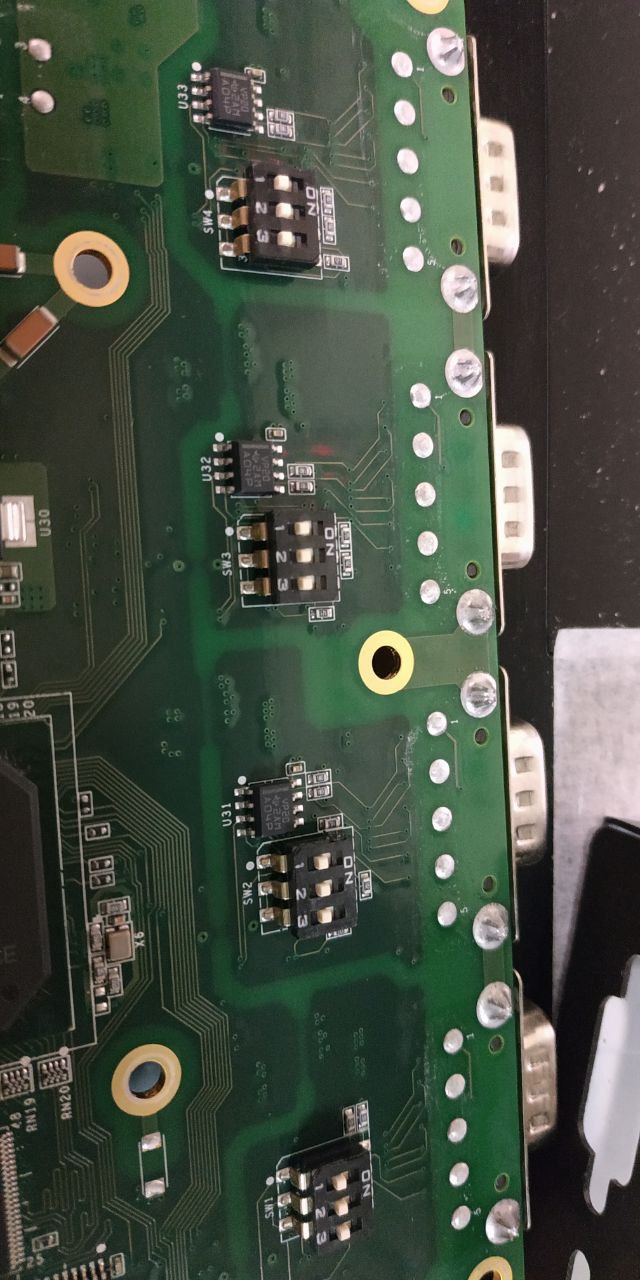

Vladimir
Да, внутри.
Vyacheslav

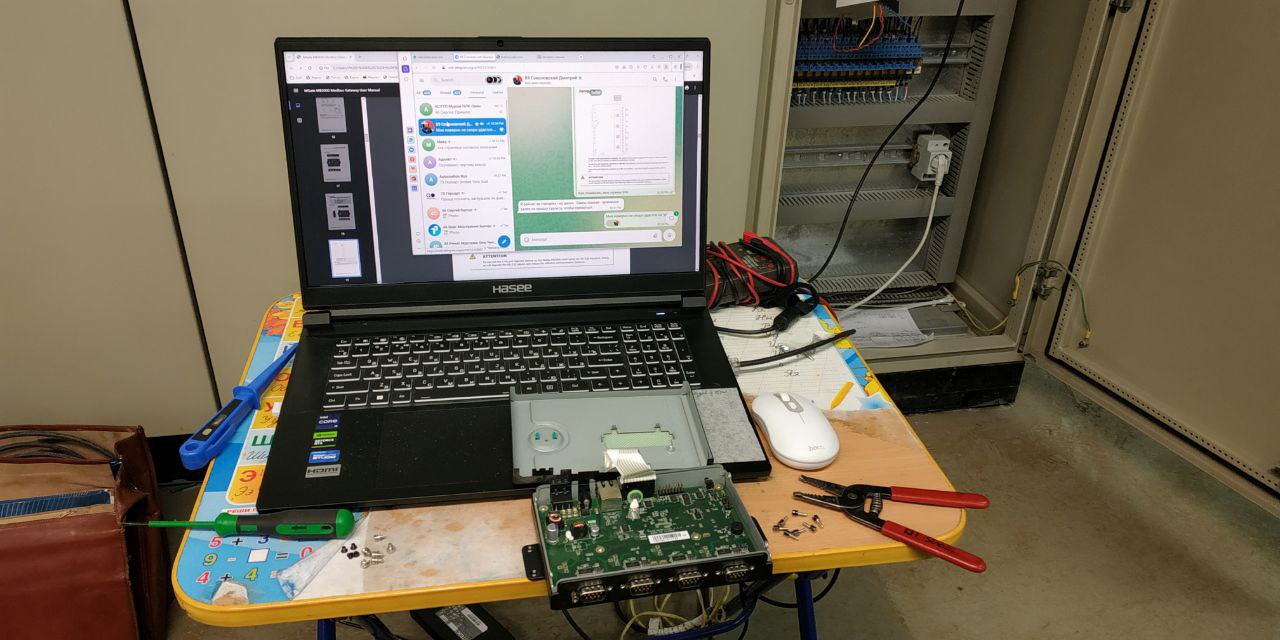

Спасибо за наводку. Завтра полезу посмотреть
Oleg
Анализаторы интерфейсов, осциллографы, есть осциллографы с встроенными анализаторами modbus. Неделю назад кидал фотку чем пользуемся
Alexey
Запускал на Омской ТЭЦ водоподготовку. Изначально планировали MGate для сбора диагностики с ПЧ и данных химанализа hach. В итоге больше 5-7 ЧП MB3270 не вытягивает. Хорошо для второго химанализа был предусмотрен сервер последовательный, что позволило ЧП перенести на MBRTU over TCP. Поддержка Moxa не смогли ничего сделать присылали прошивки, с тех пор MGate не ставлю в проекты по доброй воле
Vyacheslav
Принесу завтра свой ПЛК110 от ОВЕН, там два порта. Если он потянет, предложу менять Моксы на Овен
Vadik
Ты бы, если будет время, хотя бы в пайнте нарисовал схему подключения. В плане сетей. Может глаз замылился и ты очевидную вещь не видишь.
Alexey
Глаз ни при чем. Я позднее работал с Experion и в документации встречал рекомендации по MGate один порт одно RTU
Alexey
Рекомендации по Experion пишутся ни с пустого места, видать разработчики РСУ уже все эти грабли прошли
Rashid
В этом плане очень удобны кабели с маркировкой длины на оболочке
Vyacheslav
Работает, но не со всеми устройствами Я тоже был удивлен. Этот кабель не маркирован по длине
Yuriy
Зачем ты опять здесь употребляешь бабушкин жаргон? Я просто не могу понять ты прикидываешься или внатури такой?
Vyacheslav
Такая штука берёт
Yuriy
Бля если у тебя есть структурная схема ну напиши, что до этого на такой скорости достучался, до этого на такой Хуйли вот это третий день причитать
Vyacheslav

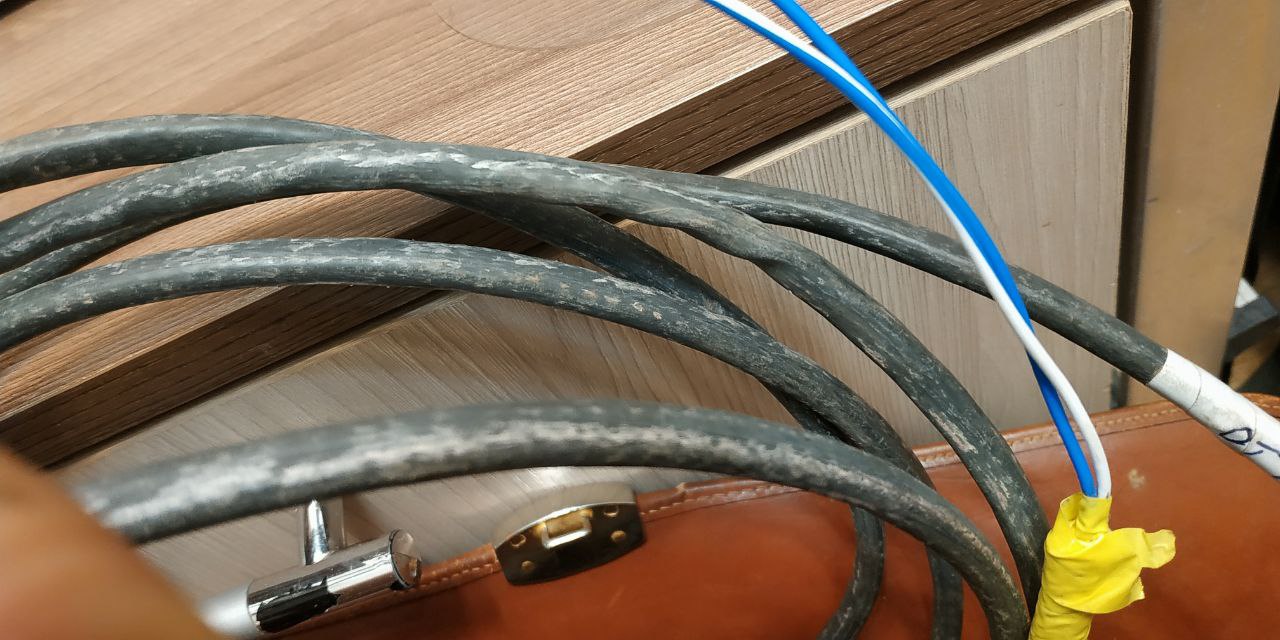

Так выглядит кабель
Yuriy
Замерь напряжение с выхода моха без подключения линии, может там у тебя 3В вместо 5В Замерь сопротивление выхода моха без питания Выключи все устройства замерь общее сопротивление линии со всеми устройствами И так понятно, что у тебя нихера не получится но по крайне мере это будет очевидно Хуйня это, а не кабель. Обычный мкэш
Anonim
Очень похоже что это не кабель связи 485. МКЭШ, паспортно до 400гц.
Yuriy
Тебе же умные люди уже предлагали повторитель поставить
Vyacheslav
На луче, который работает, на середине стоит повторитель Если мне еще и оборудование закупать, то скоро и стены попросят возвести
Yuriy
Ну так переставь его в другой луч...
Aleksandr
Пора уже с Овен процент брать, с таким скиллом внедрения их оборудования.
