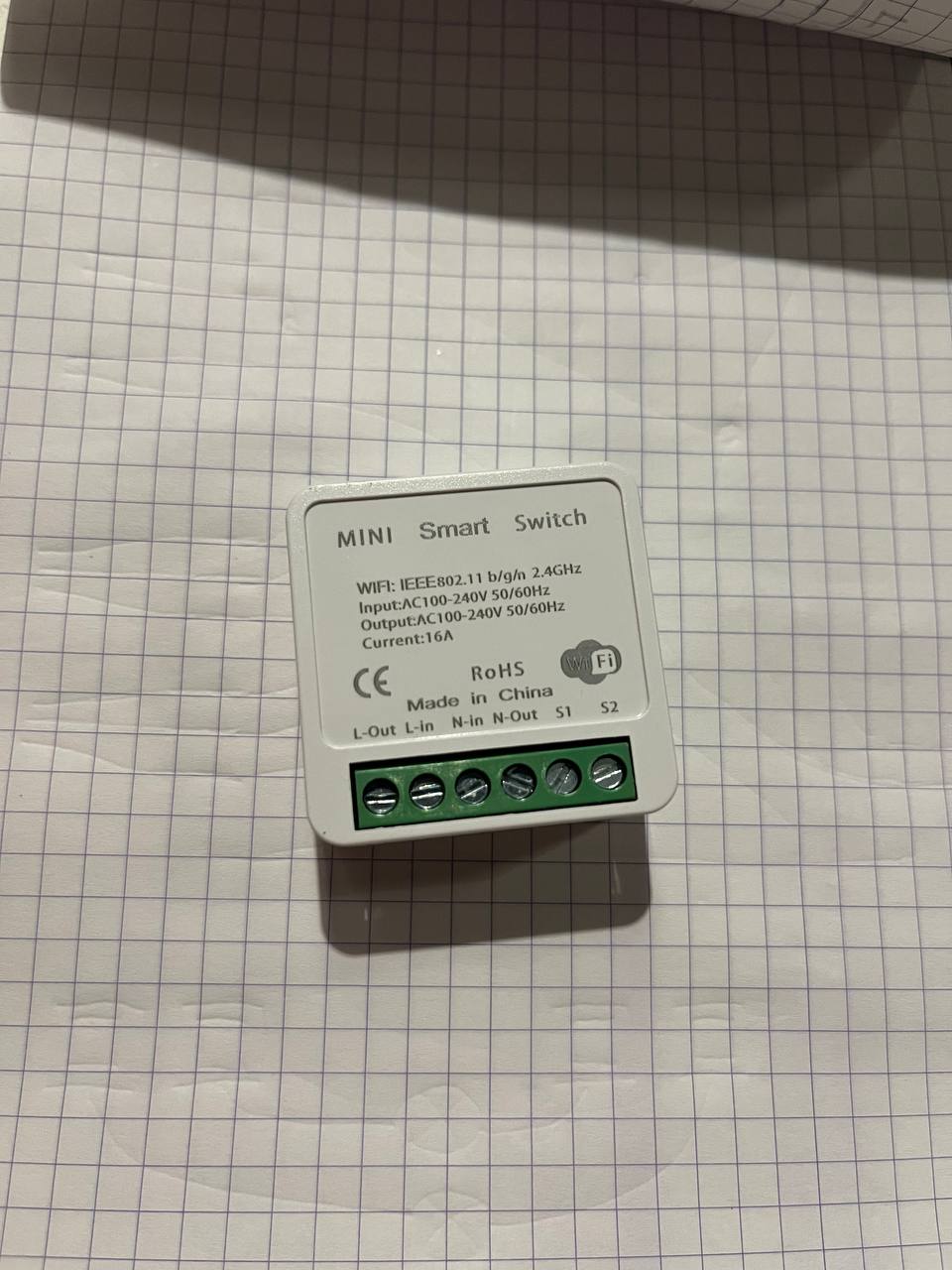

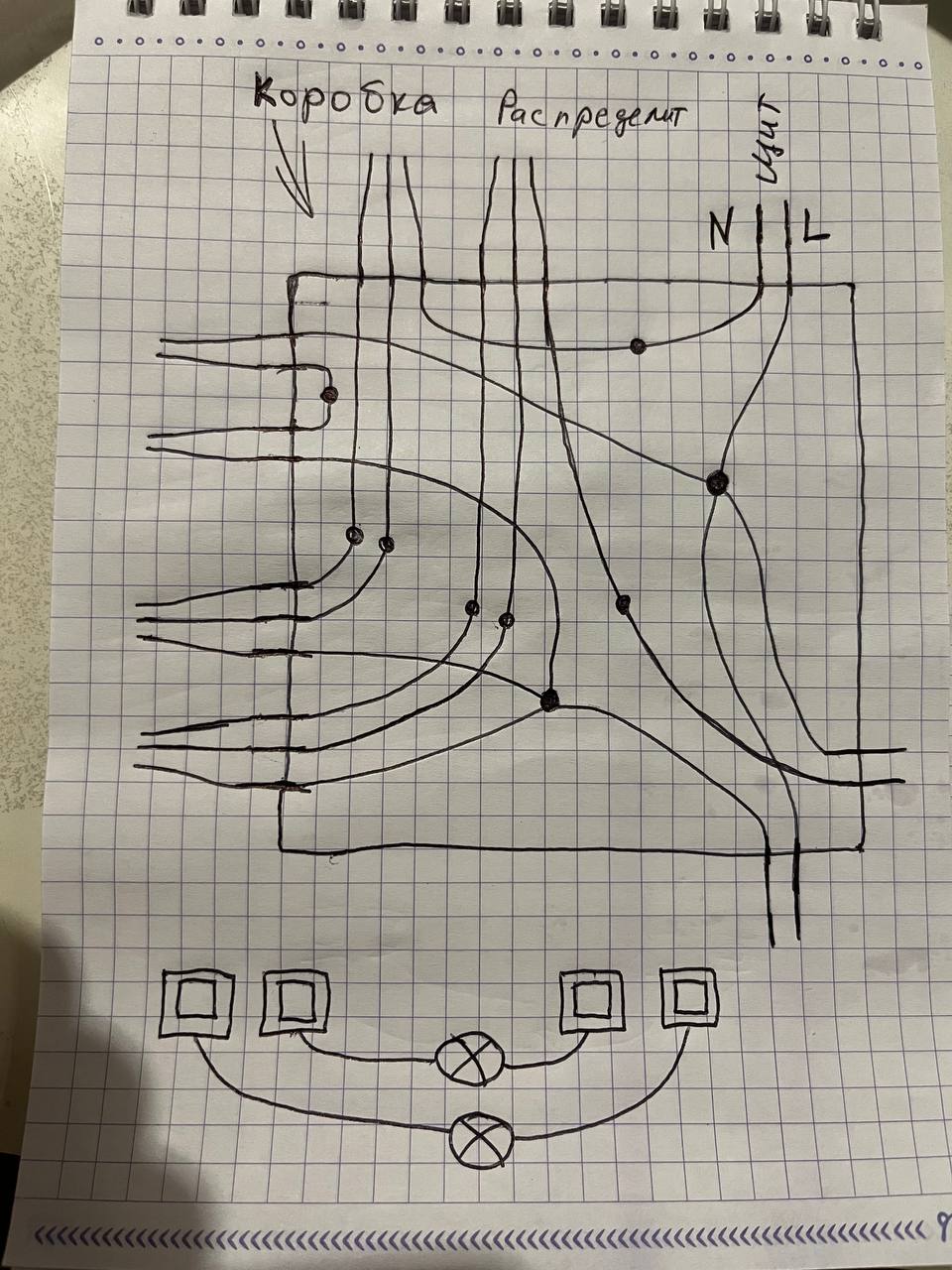

Помогите пожалуйста Можно ли обладая этой схемой определить какой провод куда идет? Задача подключить умное реле с Алисой в комнату. В интернете ничего похожего не нашел. У меня в детской два проходных выключателя отвечают за основной свет и два за рабочую зону (на схеме внизу) Соответственно в эту схему нужно добавить два реле, и чтоб это работало и голосом и кнопками
Комментарии: 12
Vadim
На схеме явно не хватает соединений с рабочим нулём
Aleksandr
Но все работает, я поэтому и понять не могу как
Vadim
Тогда для начала подпишите каждый элемент схемы и опишите, как она сейчас работает. Типа: «при включении S1 загорается лампа EL1».
Aleksandr

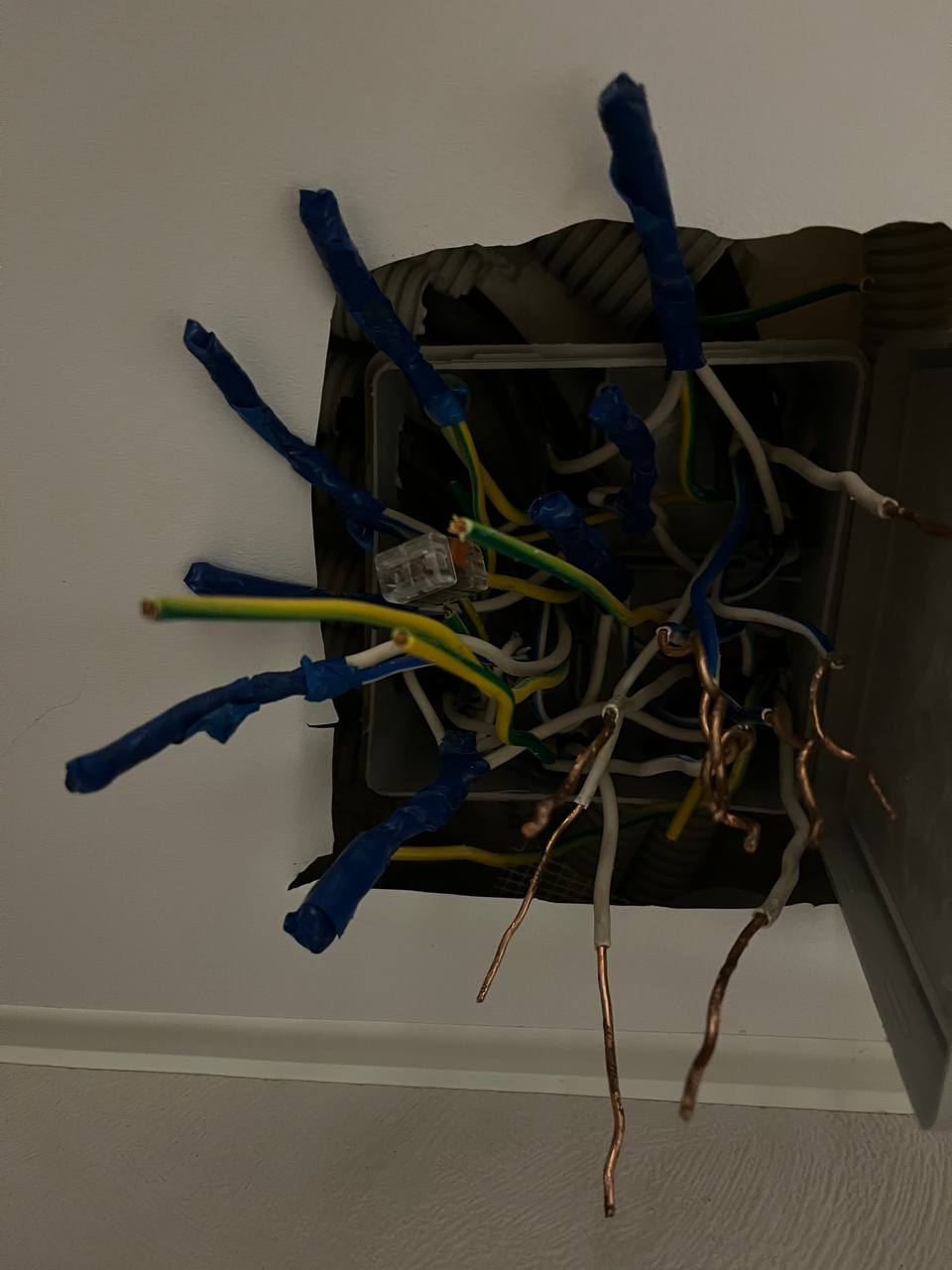

Вот как это в живую выглядит, тут еще и розетки в этой же коробке, но я их пока открутил, чтоб добраться до остальных проводов
Artem
т.е. вы вырезали натяжной потолок, чтобы долезть к коробке и все для того, чтобы добавить управление реле с Алисой? край натяжного снимается из пазов и назад вставляется, если что. вызывайте электрика. соединения нужно опрессовать/пропаять/СИЗ, а не просто скрутить
Pomidor
А сам человек не может справиться а нужен электрик?
Ilya
По схеме не хватает нуля и плюсом нужно дополнительный провод с каждого переключателя.
