Судя по схеме мульт даёт разрешение на запуск напруг. Он запитан, обрыва нигде нет. Исходя из этого, виноват именно мульт. По сопротивлениям нет никаких проблем.
Судя по схеме мульт даёт разрешение на запуск напруг. Он запитан, обрыва нигде нет. Исходя из этого, виноват именно мульт. По сопротивлениям нет никаких проблем.
Комментарии: 10
Deazz
ещё рекомендую часок провести над микроскопом в поиске задранных резюков, бывает один край не припаян вот пример https://t.me/JustNoteTeam/104422
Maksim
Ну так ты это проверил что сигнала нет? Или он появляется и сразу пропадает?
Imya
Да уж, качество хромает Он вообще не приходит на ШИМ-контроллер, даже намёка нет.
Deazz
так копай к истокам этого сигнала
Sam
Ну ведь что-то предшествует сигналу
Anonim
так может 1,05 кратковремено поднимаются? что на выводе en кто формирует это напряжение и если в обвязке сигналы, связанные с повергудом?
Imya

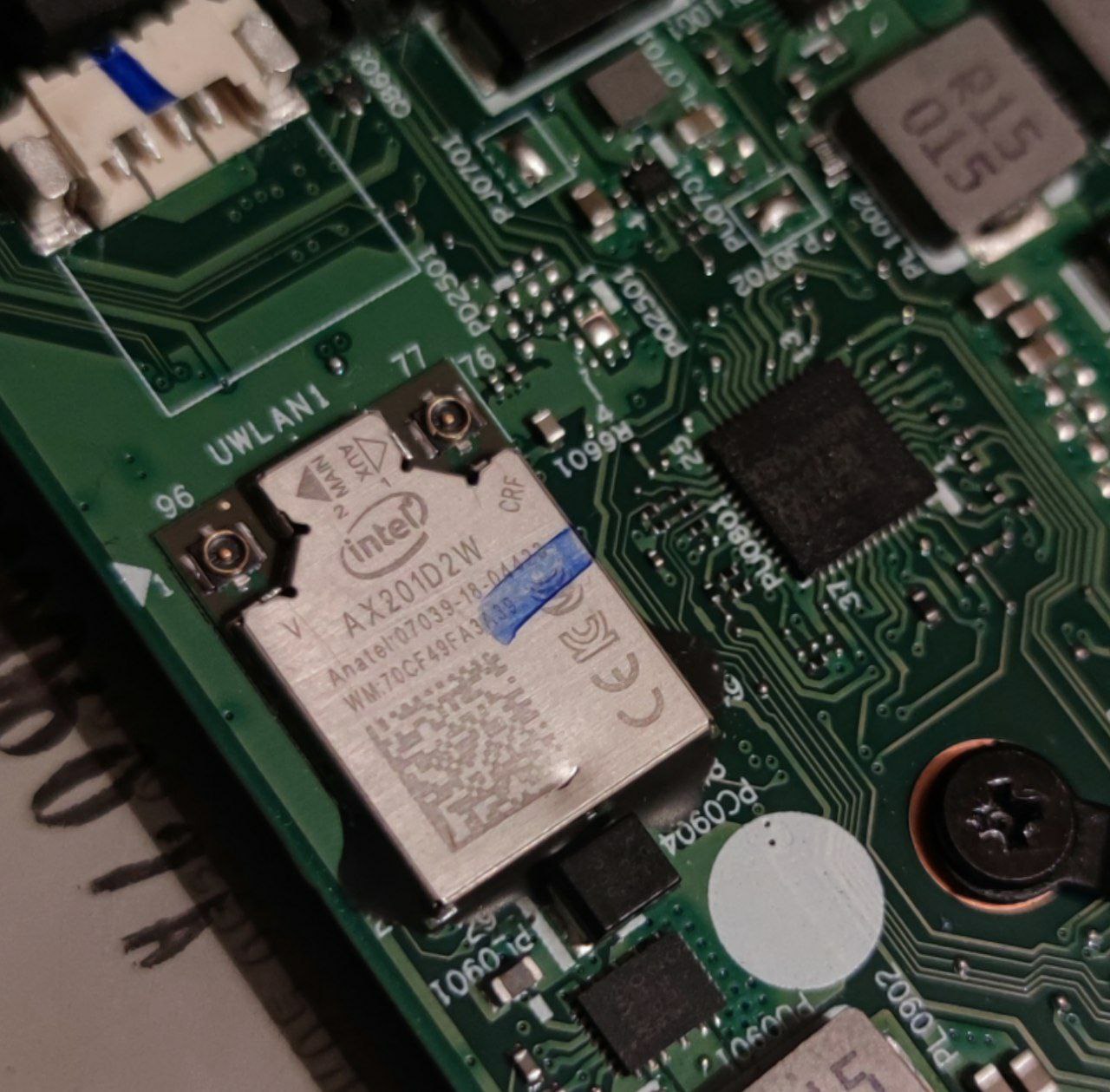

NB693GQ с обвязкой, он получает от мультиконтроллера сигнал на запуск 1.05 Вольта. На самом мульте обвязки минимум.
Deazz
UTE1 54 вывод, какой сопрот относительно земли?
Imya
6.97 кОм
Deazz
чёто многовато для комнатной температуры, но и обрывом не пахнет
