Спрошу сначало коротко дабы уже устал печатать одно и тоже, может смысла нет а я время только потеряю. Есть тут такие люди которые отлично разбираются в чарджере серии BQ24725A (BQ25A)? Скажу коротко. Если что готов предоставить всю информацию с замерами по выводам если увижу в этом смысл что человек откликнувшийся действительно хочет помочь разобраться а не пнуть как это делаю большинство. Проблема такая. Не запускается чарджер при всех присутствующих в норме сигналов и напряжения соответственно о сигнале ACOK и речи быть не может пока чарджер не будет работать, на этом выводе при подключении зарядника появляется всего 0.31в чего недостаточно для остальной логики в схеме куда это все расходится, делаю искусственно поддтяжку получаю в этой точке в районе 3в и сразу дальнейшая логика отрабатывает на плате появляется индикация заряда итд. Чарджер уже менял не помогло. На смбас шевеленка есть но кто и откуда транслирует хз это нужно тогда все распаивать что не целесообразно. Вообще эта шим может стартовать (заряжать акб) если её отключить от линии ай ту си? Она только запускается при команде по i2c ? Питание от адаптера 12в обвязка шим на 12в настроена ACDET 2.7в как и должно не ниже 2.4 по даташит. Мосфеты по входу n канал ACDRV формируется шимом 12+6=18.3в как и должно быть для эн анальных фетов соответственно CMSRC 12.2в. Бат фет и все остальные проверены не битые и открываются закрываются. LDO или же REGN 6вольт как и должно по даташит чардж формирует. BTST 5.98в, acp и acn негатив позитив по входу с токоизм. резистора щуп мультиметра на землю и плюсом в точки имеем 12в входное наверно не так нужно измерять я хз разница в миливольтах должна. ILIM без акб 0.07в с акб 0.6в это 10пин.
Комментарии: 63
Deazz
если ключи входные открылись, значит и ацок должен быть
Remontnik
Кста забыл добавить. Заметил ещё такое. Почему на входных мосфета 4килоом резистор а у бат фет 1мегаом на затворе я видал может в 100килоом быть но не 1мегаом же. Это норм?
Deazz
я на скок помню ацок когда ок, то просто отпущен от земли, значит нехватает подтяжки
Remontnik
Этот ацок уходит в какую то сборку я хз что это, на неё 3.3в приходит с одной стороны а к другой этот ацок с шима и тут кондеры с резистором на землю проверил исправны резак 100к, сюда вот поддтяжку делаю то далее схема через эту 6ти ногую букашку отрабатывает а толку шим то не стартует а значит и ацок не даст норм
Deazz
я так понимаю схемы на пациента нет?
Remontnik
Шим этот не качает два мосфета от которых акб заряжается К сожалению нет а зачем если принцип везде один. Это планшет компьютер сторый acer iconia w511 он же w5 500 510
Deazz
без схемы эту тему щас так можно раздуть, что я даже не особо желаю вникать что там))
Bishop
возможно чуток подзалило и попало на делитель детектора АЦ, вот и нету ок...
Deazz
он бы ключи не открыл
Bishop
на сколько я понимаю, он ключи сам подтяжкой и открывает...
Deazz
какая подтяжка может быть если Н-канал нужно бустить?
Bishop
на ацок чаргера ок приходит с детектора... там или компаратор или на тормозисторах... а на входе компаратора как раз делитель прям с входного... и частенько верхнее плечико отгнивает он тянет ацок на чаргере))) бустит сам чаргер))
Deazz
нифига не понял)
Bishop
он же писал, шо подтягивает ацок на чаргере и всё колосится))
Sam
Ну значит с внешней подтяжкой сигнала что-то
Bishop
ну так а я о чём))) делитель проверьте уже
Sam
Делитель причем?
Deazz
пздц))
Deazz
ну, так входные ключи открываются же, тобишь чаржер бустит затворы, значит аварии не видит
Bishop
чаргер не будет открывать входные пока ац не ок)))
Deazz
воу)) требую доказательств
Bishop
даташита мало?
Deazz
ну мжно и по даташиту доказать)
Sam
0.31 болтается Было бы не ОК на земле бы сидел
Sam
Ну так у него он ок Только подтяжки нет походу
Bishop
ну тогда я не понял нихрена. он же писал шо ацок сам подтягивает, ибо там нолик
Sam
Открой даташит и страницу с блок схемой
Deazz
ацок это уже когда всё ок и этот вывод из чаржера переходит в открытое состояние, высокоимпедансное
Sam
Сразу должно стать понятно как работает ац ок

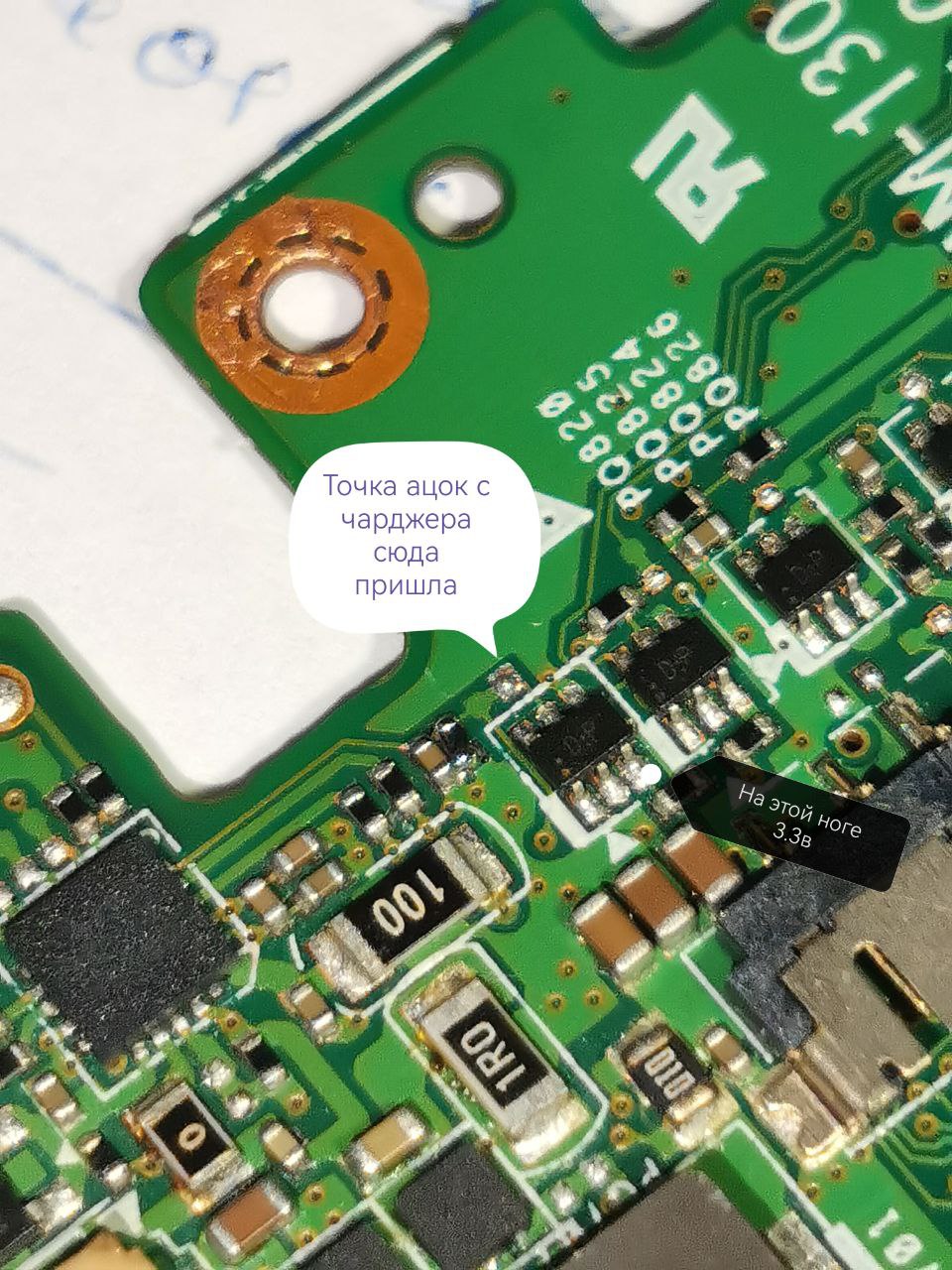

Remontnik
Лучше не получилось но шот видно. Когда за место чарджера я сюда делаю поддтяжку то дольшейшая схема куда это расходится начинает отрабатывать, на этой 6ти лапой 3.3в пропадают
Sam
С внутренней структурой Там есть Я знаю
Bishop
слева чо с резюком? выглядит как колотый
Sam
Это подтяжка ац ок
Remontnik
Я его криво припаял он 100килоом просто уже не стал ровнять, заработает выровняю
Deazz
он на землю уходит а если его снять?
Remontnik
Да видно по фото вместе с кондером, проверено нет кз и резак 100к
Deazz
я это не по кондёру рядом смотрел, а дальше. кондёры могут и не обязательно на зеилю одним краем запаяны
Remontnik
Снимал без изменений. Все тот же ацок 0.31 при подключённом зарядном. При отключённом там 0в. Так оно там появится когда шимка стартанет начнёт качать а она молчит только входные открывает
Deazz
без схемы толк всегда есть дорога уходит дальше во внутрь или другую сторону, надо копать куда
Remontnik
Схема включения схожа в даташит только делители и отличается и то что бат фет через 1м резистором управляется, я хз на сколь это верно, в 100к ещё бы понял а так в основном меньше стоят везде Только в эту сборку 6пин
Deazz
точно? я может в глаза ебусь?
Andrzej
И я) Там слева ниже 6ти ногой переходное)
Remontnik
Нет там переходного, мерял только сюда приходит
Deazz
нарисовать?
Remontnik
Аа стоп ошибся Без микроскопа фигово, ещё идёт куда то точно и скорее на поддтяжку 3.3в
Andrzej
Ставлю на подтяжку, как уже сказали, так как чарджер садит на землю если не нравится что то, а раз входные открыты, то вроде все ок
Deazz
а кондёр-то не потёк рядом с резюком, или вообще может сам транзюк спаренный? (PQ820)
Remontnik
Эта шим именно заряжает акб в док станции а планшет комутируют другие ключи которые пропускают 12 на разъём на док станции куда сам планшет вставляется Я не могу понять что это за сборка 6пин вроде маркировку видно кто знает может. Возможно дело в ней? Хотя в этой точке килоомы большие меряю так эту точку где ацок. Отключено все мультиметр щуп минус на массу а плюс на эту точку режим на мультиметре 20к итого 5к с лишним
Andrzej
Поменяй рядом стоящюю местами
Remontnik
Придётся, я уже так думал. Ок попробую если что отпишусь в любом случае.
Sam
Ты понимаешь?
Deazz
шот я перебрал походу
Remontnik
Типовая схема даташит только делители на 12в. Сейчас попробую эту 6ти ногую сфоткать только это ничего не даст потому что кз нет по линии килоомы и она как бы отрабатывать начинает когда поддтяжку делаю а может и в ней дело потому как не знаю что это за дичь 6ти лапая
Deazz
если на ацок подать мультиметром 3в (надеюсь в режиме диодов на вашем мульте именно 3в) то он стартует?
Remontnik
Нет, я взял резак на 10к и сюда подкидывал на ацок получал 2.5в вся дальшейшая часть платы начинает отрабатывать появляется индикация о том что пошла якобы зарядка но если планшет и начинает заряжаться через эту док станцию то в док станции акб не заряжается потому как шим не стартует дальше не начинает качать энергию на нижнем верхнем ключах тоже проверены не пробито а мультиметром переключаются Даже уже отпаивал их для проверки
Deazz
310мВ тоже как бы ни туда ни сюда, ищи подтяжку
Remontnik
А вот нет его, максимум что вижу 0.31в
Sam
Ну так что-то с подтяжкой сигнала. Чарджер ничего не выдаёт, он отпускает линию
