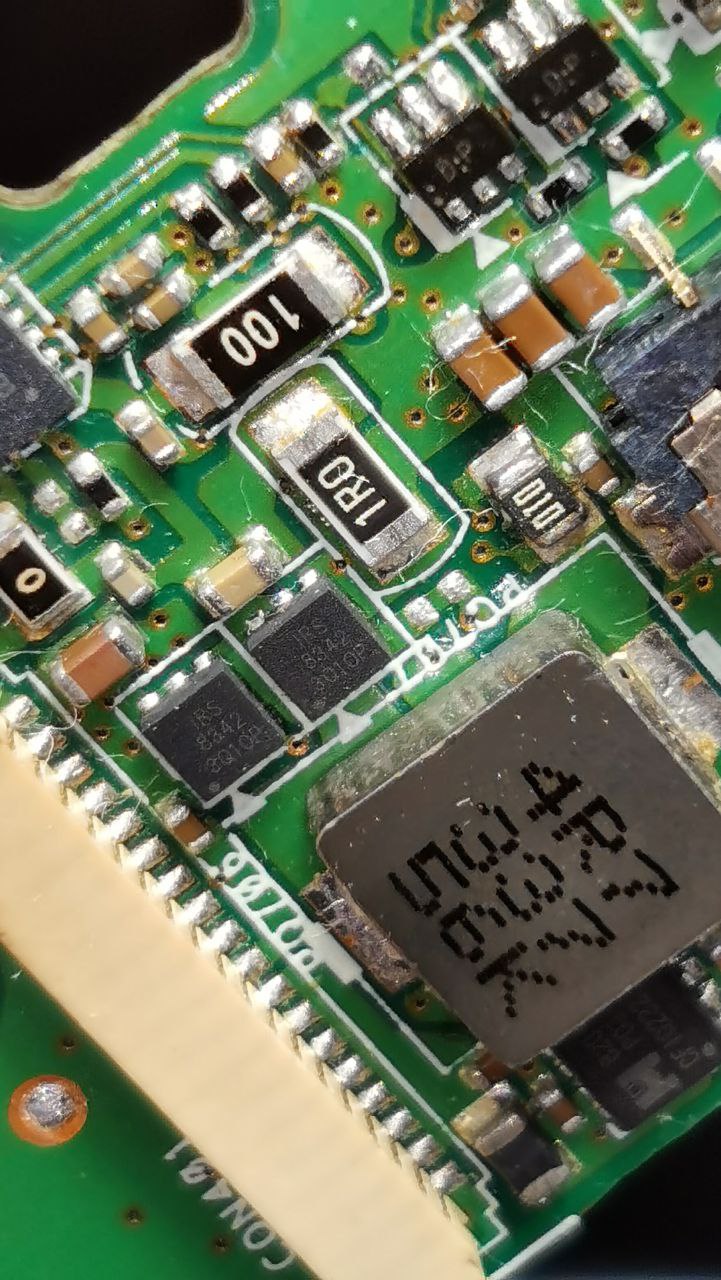

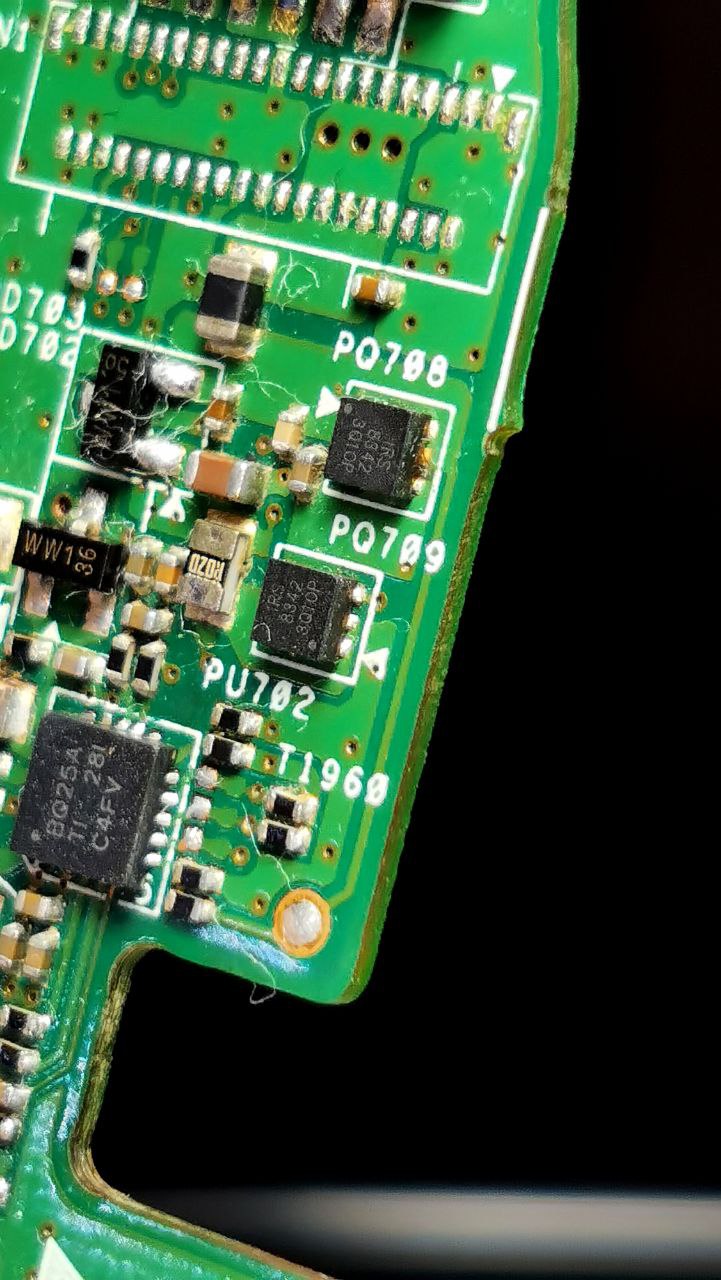

Есть ещё такая новая но с этими мосфетами боюсь включать, заменить их не на что если только со входа снимать по размеру такие же но хз какая маркировка в общем бред наугад ставить. Дело в том что нет таких в наличии и они там такие милипистрические не как в ноутах, от ноутов то горой завались есть. Колхозить для проверки а там уже думать где искать только не знаю серию ничерта не видно без микроскопа вроде чёт там начеркано на них. Есть ли метод без этих мосфетов проверить работу её? Скорее тоже бред. Тогда колхоз наше все вот только как то серию узнать надо чтоб по параметрам подобрать для проверки. Или проще выкинуть все. Знаю что старый для чата ещё пойдёт, хватит мощи планшета, большего от него и не надо. Но хотелось все же док сделать чтоб как раньше работал планшет длительное время. Кста Клава работает. Не уверен что новый BQ25 тоже будет исправный так как покупался в том же месте как и этот Удалось сфотать Правый это нижнее а левый верхнее
Комментарии: 16
Sergey
https://aitech1.ru/catalog/mikroskhemy/irf/20488/
Remontnik
Сп
Georgiy
Убери резисторы в затворах и глянь ослом
Zar116
c затворов управления резюки у брать? а что будет со стоком истоком ? ( при подаче питания )
Remontnik
На первом фото это по входу а на втором фото это уже по выходу. По входу там есть на затворе 4киолом резак а по выходу там нулевики имитация место есть под резаки но идёт дорожкой напрямую вот тут нижний в КЗ и возможно шим тоже ушёл туда же по этой линии. А поднять по входу которые? В чем прикол если там формируются на 6в больше чем на адаптере зарядного. Сейчас уже решил фигнёй не страдать а отложить на полку дальнюю и закажу новые феты и везде их заменю плюсом шим в другом месте закажу. По выходу сегодня снова поднимал их. Будет ничего поидее если все целое
Zar116
нужно отключать верхнее питание плеча , тогда ничего не будет
Remontnik
Только резать дорогу а лучше сборку приподнять диодную триногу и выпаять предохранитель а на триногу подать волоском эти входные 12в и так попробовать что будет на acdrv так что ли? Без cmsrc там будут те же 12в потому что этот щуп не будет запитан от центральной между фетами. Тогда ещё отдельно подкидывать на SMSRC 12в и тогда уже удвоение пойдёт на ACDRV
Zar116
твою схему не изучал, но мосфеты в плечах НЕЛЬЗЯ отключать на затворах резюки и тем более подавать питание . (если сохранить мосфеты от пробоя - отключаем питание на верхнем плече и убрав с затворов резисторы - проверяем работу драйвера , в этом же состоянии можно тестером прозвонить сами мосфеты )
Remontnik
Схема типовая как в даташит только делители другие под 12в рассчитаны. Кто что хочет добавить пишите в ЛС чтобы тут не мусорить.
Georgiy
Ну выпаяй их, 5сек делов Ничего они же друг к другу катодами внутренних диодов Нет сигнала - закрыты - не входного питалова считай Ну подтяжки то родные на месте останутся от затворов к истокам же Будут закрыты тупо
Zar116
там затворы будут хаотично работать в отключенном состоянии и произойдёт пробой сток исток .
Georgiy
Затворы отключить от микры Выпаять
Zar116
ну резисторы по затворам от драйвера
Georgiy
Ну да И там же 100% затворы ещё к истокам подтянуты Другими резисторами Они же не в воздухе висеть останутся если управляющие откинуть
Zar116
не во всех схемах
Georgiy
Ну в 99%, глянуть это обязательно, это как само-собой типа думал)))))) Я бы в воздухе не оставил болтаться. Это как Отче наш)))) Тупо мычками можно даже Там 100% до 20 на входе, а питание 12 всего
