Вопрос знатокам! Плата BKXD DABKXDMB8E0, был заменен процессор (не мной), со слов предыдущего владельца после замены процессора и отсутствия инициализации платы сделали вывод о неисправном процессоре и продали мне. При попытке старта платы крутятся вентиляторы, греется проц и появляются сигналы +VCCSA = 0.9 вольт и +VCC_CORE = 0.9 вольт, а вот сигнал +VCC_GFX отсутствует. Поэтому у меня теплится надежда, что проц жив. Сигнал +VCC_GFX формируется схемой PU 1326 (на фото) , на который приходят два сигнала — 95855-PWM1_B и 95855-FCCM_B с микросхемы PU 1025 ISL95880HRTZ-T(на фото). Замеры при старте показывают, что сигнал 95855-PWM1_B составляет 2.1 вольта и постоянен, а вот сигнал 95855-FCCM_B появляется при старте секунд на 5-6 и пропадает (тоже 2.1 вольта). Вопрос. Каковы могут быть причины исчезновения сигнала и как с этим бороться?
Комментарии: 154
Sam
отсутствие инициализации
Sem
а можно немного разжевать, если это мне ответ?
Misha
не в те дебри вы полезли... на процах начиная со скайлейк, питание +VCC_GFX может даже на рабочем столе отсутствовать Может при старте краткий импульс біть и тишина, а может біть и глухо, и появится только в нагрузке на графику
Anonim
Питание встройки появляется, когда все остальное ранее проинитилось Конкретно на этой плате оно должно, как минимум появляется на момент появления лого
Misha
я даже на него внимания никогда не обращаю... если сопротивление ок..то не лезу туда и не ищу его) то шо нет инита у вас - ну быос походу так и не шили )
Sem
то есть можно попробовать прошить биос?
Misha

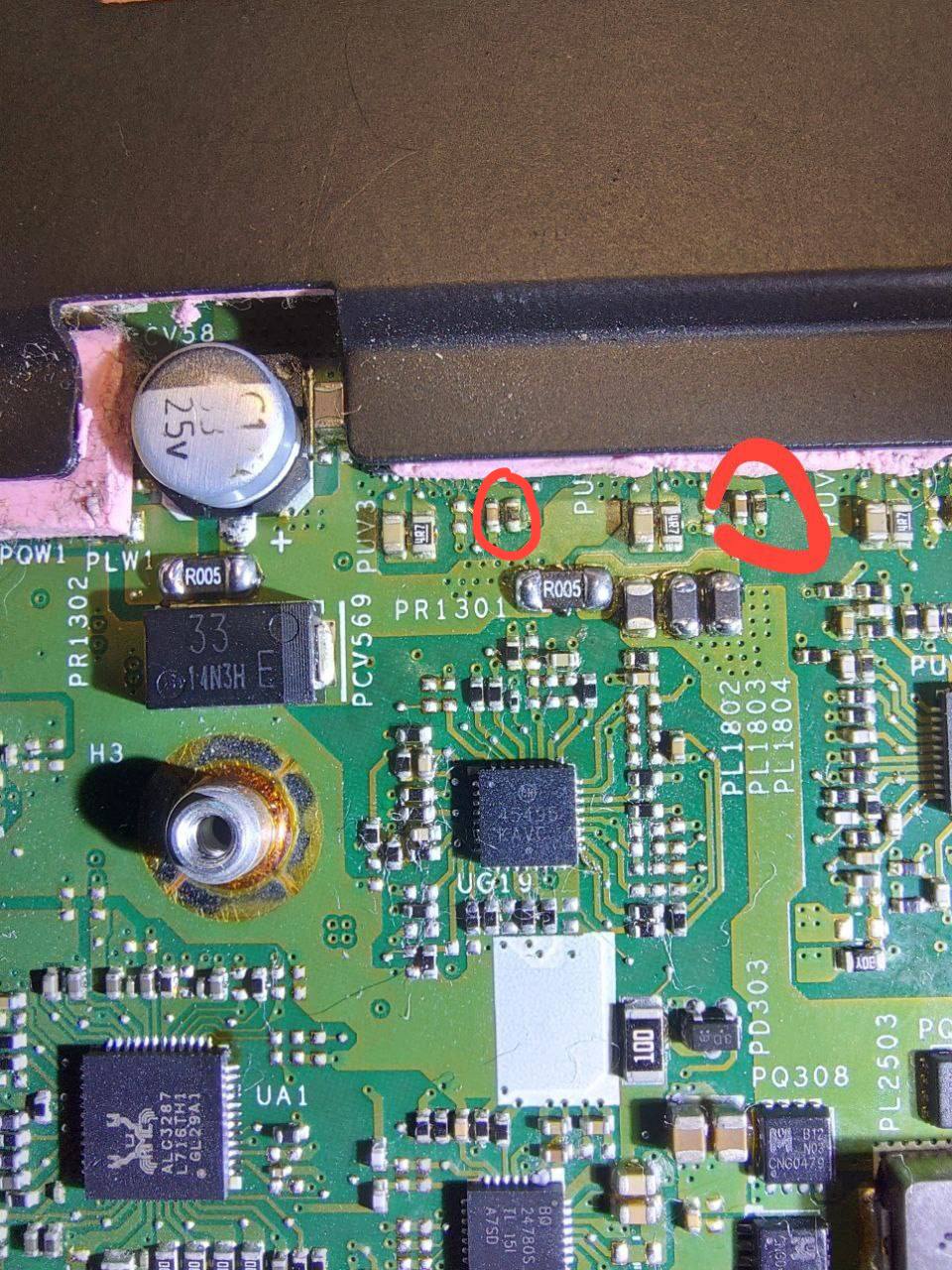

забейте на питальник графики...если там сопротивление в порядке ( порядка 1,5-3 ом выше процового ) или отдайте более опытному мастеру )
Evgeniy
Шевеление на LPC есть?
Sem
тут не могу сказать, проверял только те сигналы что описал выше можете накидать идей почему она не стартует, кроме дохлого проца? биос прошить или еще что?
Evgeniy
Не надо спешить, питание встройки появляется одномоментно для инита и ловится только осцилом Надо делать диагностику а не идеи кидать)))
Aleksandr
Не так давно менял проц на этой платформе, как и писали выше- питание встройки поднимается во время ввода картинки. Я бы смотрел на инит, постку подцепил бы, инженерник прошил бы
Sem
пост карт увы никаких нет
Evgeniy

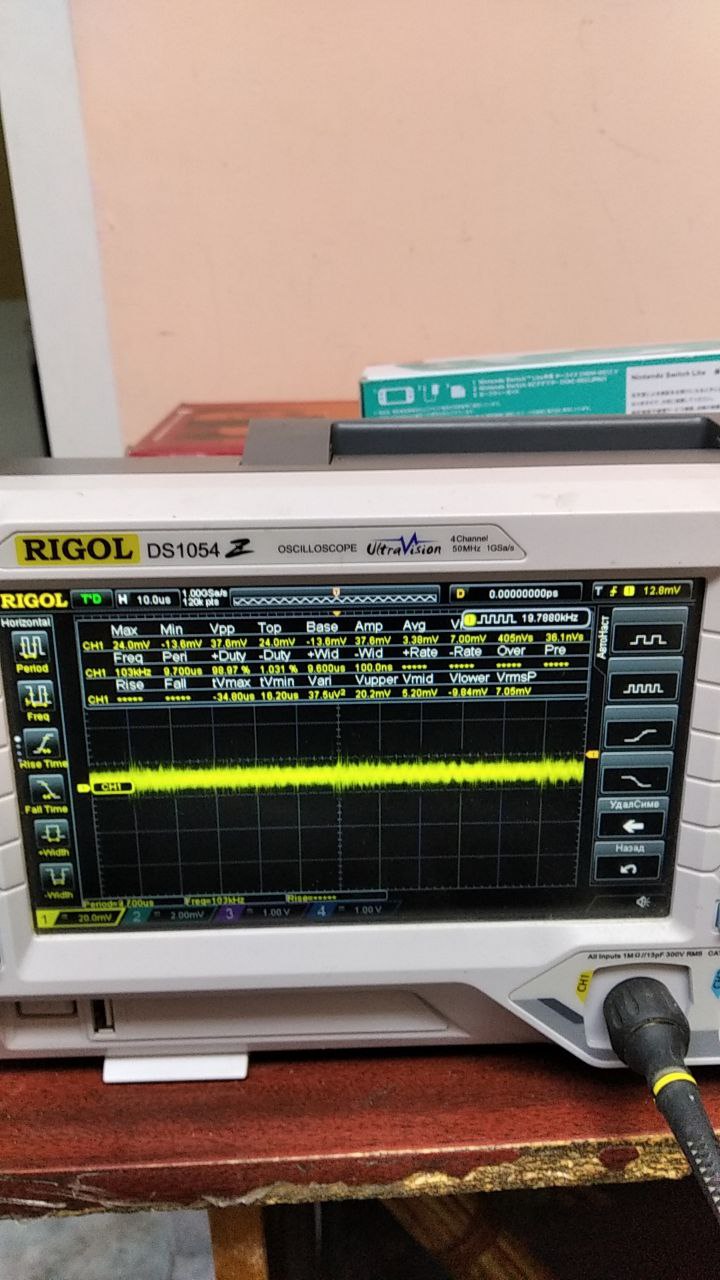

Осциллограф
Sem
тыкал щупом на дроссель, ничего не увидел при старте, но попробую еще изменить настройки
Evgeniy
В LPC надо тыкать, хотя бы факт активности на ней увидеть
Aleksandr
Самое время прикупить, полезная штука. Ну а сопротивления по проц графике норм хотябы ?
Evgeniy
Хаб с проца ресет снимает?
Sem
ничего больше не смотрел, я ориентировался на то, что если сигналы на проце есть, значит все предыдущее ок и нужно ковырять то, что не появляется. не уверен, поэтому и спрашиваю.
Aleksandr
А какие есть сигналы? Питание - не есть сигнал!
Sam

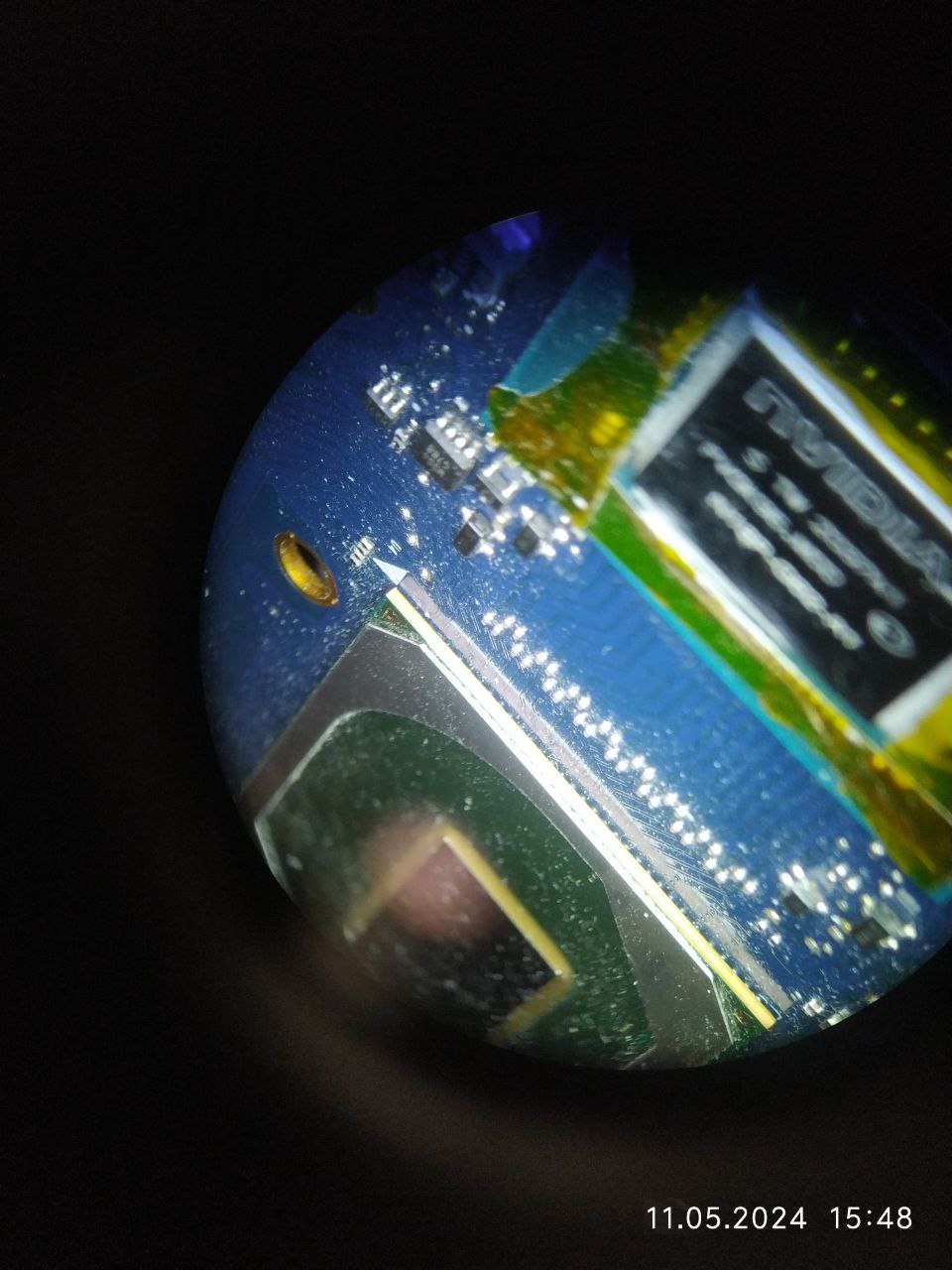

Он у тебя сидит криво даже
Evgeniy
А там видно хреново
Sam
Угол не сел же вообще
Aleksandr
Есть разница в высоте- факт, но ракурс фото может быть кривоват
Sem
его можно "доасдить" не снимая и не реболля?
Evgeniy
Желательно на станции
Aleksandr
Вообще- снять бы , проверить как припаян был , проверить кривой ли проц
Sem
у меня магистр 30 на 30 без термопрофиля и самодельный верх из голвы от ACHI и кроншетйна от телевизора. Если его нагреть то температуры плавления он сесть должен под собственным весов, правильно? а вот Сэм пишет, что нельзя..
Evgeniy
Может, меньше слушай Флюс только нужен ерса, текучий И обязательно из под проца вымыть
Sem
Можно точное название этого флюса?
Sam
Если еще эрсой какой паяли, так они там просто чёрные будут Что нельзя?
Zar116
пусть попробует досадить , не получившись -перереьолит на шары
Sam
Так не сядет точно Полуторную работу делать У него как раз походу угол не сел где BCKL
Aleksandr
Ну отрицательный опыт- это тоже опыт
Sam
А там землянные полигоны емкие
Evgeniy
Ерса кал)) Алмит рулит) Но чтобы досадить самое то, естественно с вымыванием
Georgiy
А что за алмит? Или это стёб? Эрсой пользуюсь, но нормальной, не залипухой от которой глючит всё ))) Не сел вроде
Maksim
Бывает проц пропеллером, когда один угол поднят. Иногда помогает в процессе оплавления легонько надавить на сторону, где приподнято. По характерным отблескам шаров будет видно, когда шары коснулись и зацепились за пятаки.
Aleksandr
Я таким пользуюсь ERSA 0FMКANC32 Micrоbоnd Hеraеus NС 5070 Almit ВМ1 RМА NС Jараn Говорят хорош он, сам не пользовался
Georgiy
А где ориг взять не старый?
Aleksandr
https://www.avito.ru/user/28e8decf148059438af57014d7d5a1ef/profile?src=sharing Покупаю у него, всегда все топ, хранит правильно и все мастера знакомые берут
Evgeniy
После алмита ерса сразу уйдет на скамейку запасных
Aleksandr
Надо взять на тесты, глянуть
Evgeniy
У Голомавзова должна быть
Aleksandr
Так я выше скинул ссылку на Авито , вроде это он же
Sam
Так выше авито его же скинули
Evgeniy
Отмывать не надо, при активации кристаллизуется полностью Да да
Sam
И все?
Evgeniy
Период активации намного шире чем у эрсы
Sem
Всем спасибо за ответы!
Evgeniy

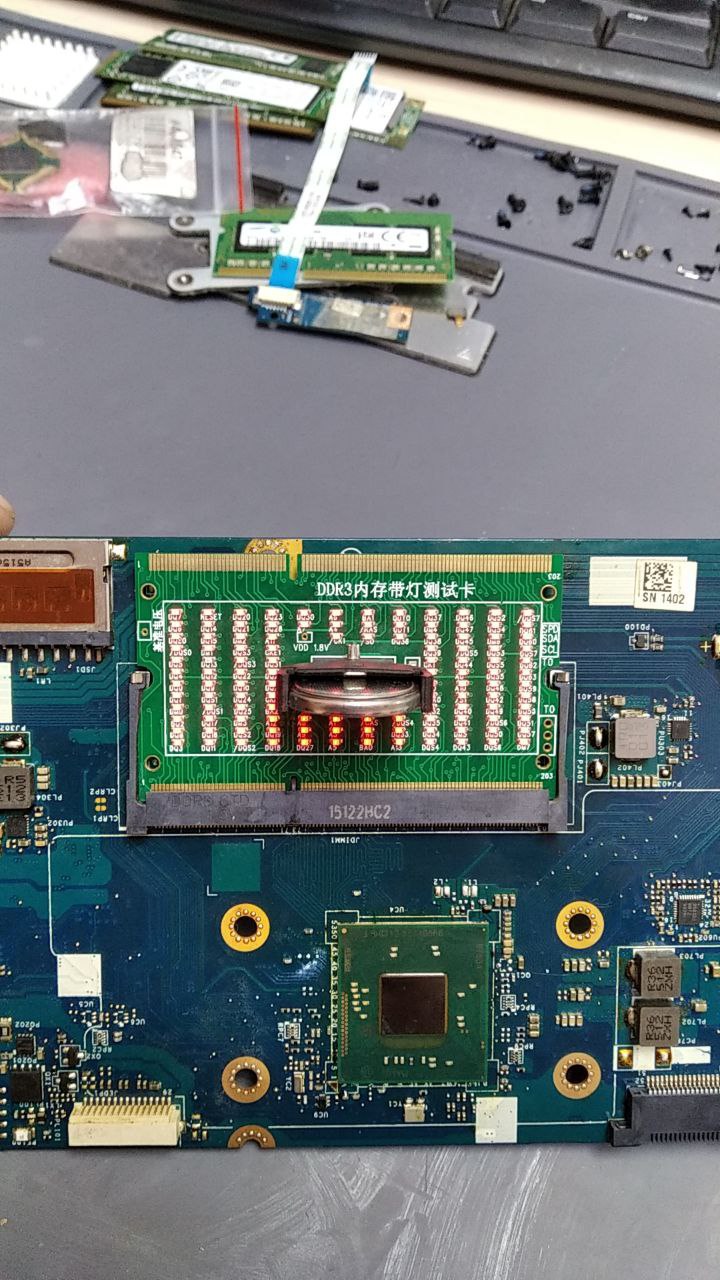

Купи тестер слота, он тоже копейки стоит
Evgeniy
https://ozon.ru/t/Le4J5g Электролабовский инверсный, (если обрыв то светодиод горит) лучше не придумаешь
Sam
Что это значит?
Aleksandr
Ничего личного и не воспринимай как оскорбление, но звучит будто что то на задростком)
Evgeniy
Ну активация флюса, у эрсы она короткая и из за этого она быстро испаряется что при недостаточном дозировании может не позволить снять оксидную пленку с вывода и припаять его. А если ее много налить то остатки через время могут запустить процесс окисления
Sam
Да профиль до 210 прогонять с ней надо, иначе приколы могут быть. Но я ей не пользуюсь, как попробовал, почти сразу не понравилось.
Evgeniy
Я начинал с флюксплюса, потом на моб39 перешёл и в итоге на алмит, хотя на моб39 иногда сажаю
Sam
Ну так моб39 по описанию тоже самое что алмит
Evgeniy
Вообще разные
Sam
Флюксплюс все равно самый заебатый был. Универсальный.
Evgeniy
Вот когда он скаканул в цене, я на моб перепрыгнул
Aleksandr
Цена только не заебатая
Sam
Отмывать не нужно, кристаллизуется (2)
Evgeniy
Да так что солить можно
Sam
Shenmao тоже самое. Если для ребола используешь, то не дай бог трафарет остыл на чипе - не оторвешь. Остатки как стекло.
Evgeniy

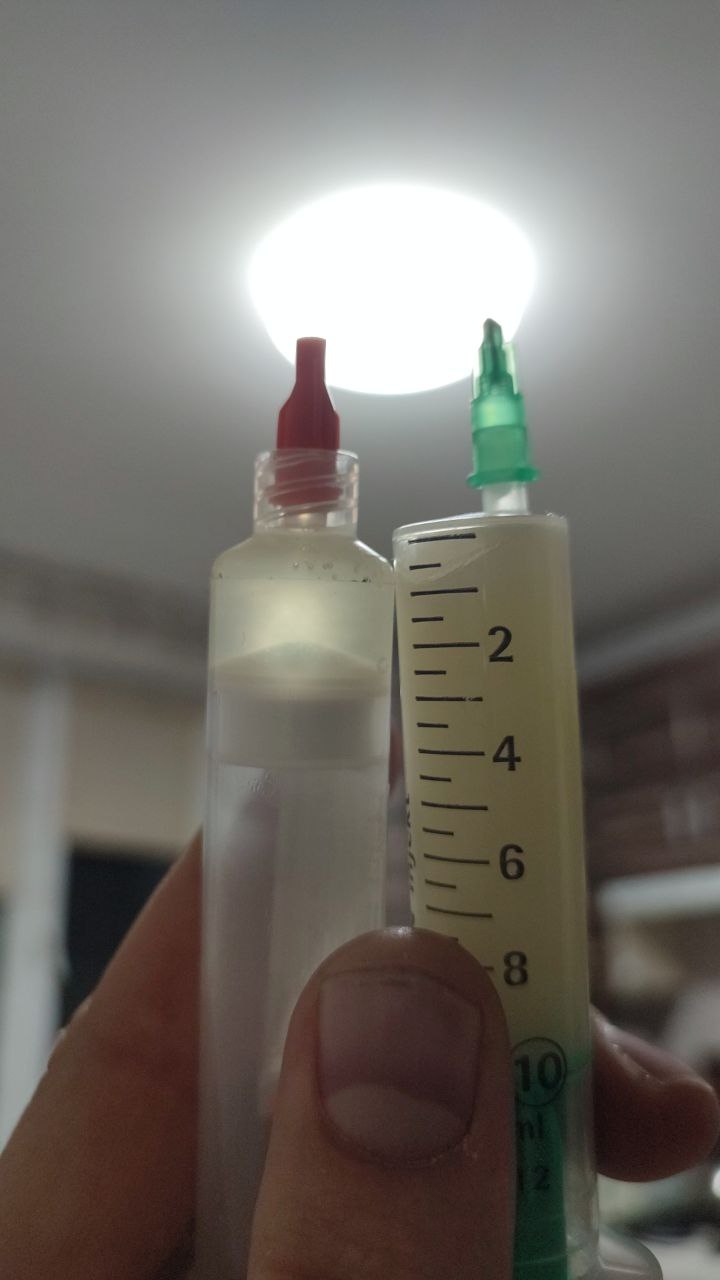

Это у меня алмит(слева) чуть помутнел, а моб39 (справа) Ну оно, как стекло, но шары накатывать им не пробовал
Evgeniy

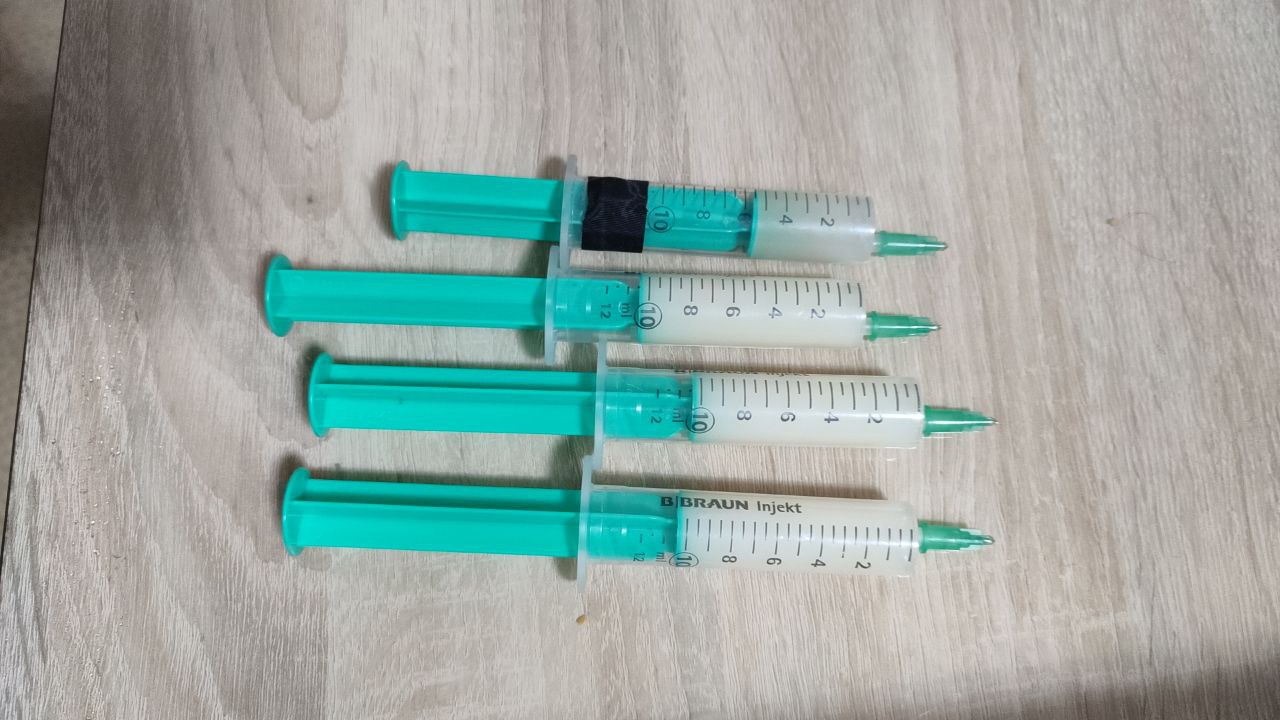

Ещё два шприца в холодильнике нашел
Sam
Я тоже Мартин не оценил
Evgeniy
Моб39 пихтой приятно пахнет)
Sam
Союз брать, аполон не брать Да моб39 вообще ок. Дешего и отлично. По запаху флюксплюс напоминает
Skubi
Такое ощущение, что флюс всегда выбирается по запаху
Aleksey
Кто-то по вкусу
Anonim

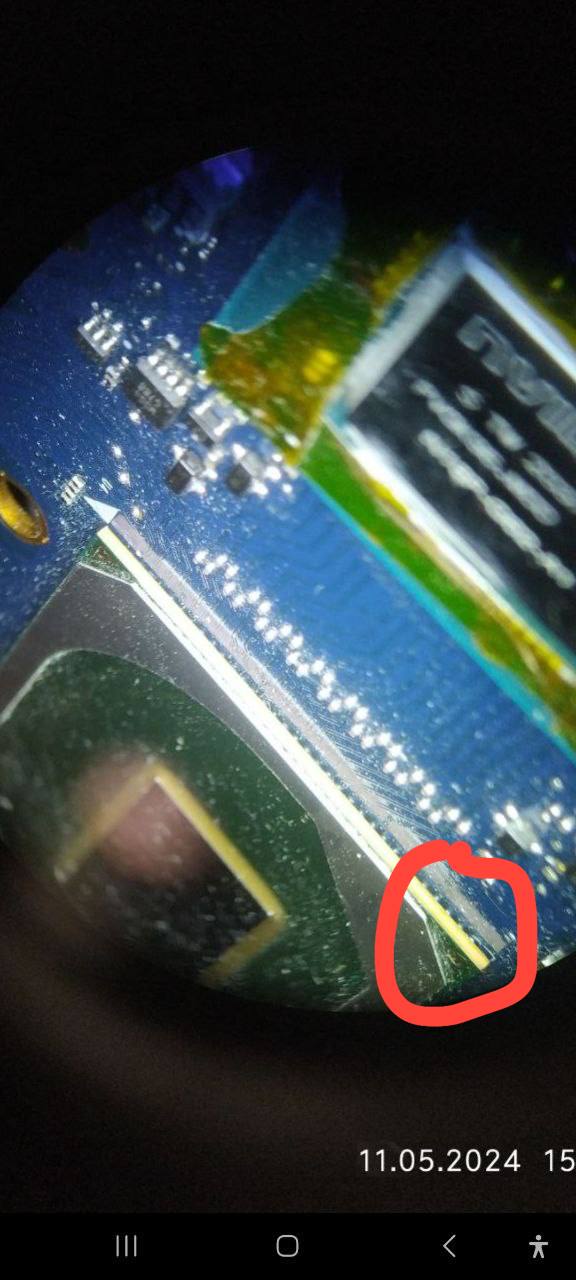

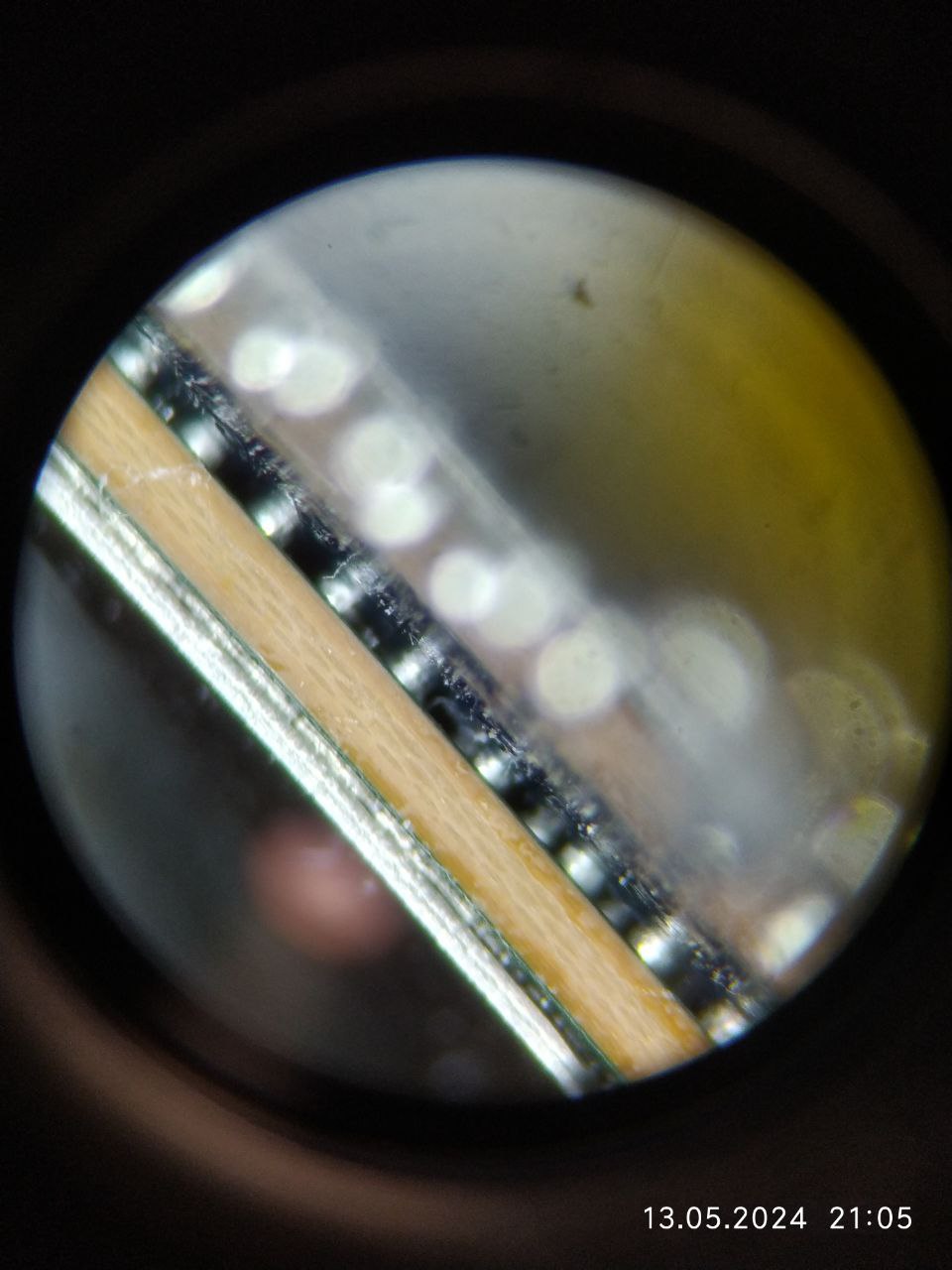

А вот и мой бессвинец недосел (а может и угол кривой). Нормально увидел когда отмыл флюс..
Aleksey
Там весь угол в воздухе висит как бы)
Anonim
На удивление не весь... Но и с другой стороны угла в глубине есть недопай... Но сути не меняет)
Georgiy
Что за станция?
Anonim
Ик-650 + RusFlux 6-412-A
Georgiy
Не шатал?
Anonim
не..(
Georgiy
Видимо оно…
Andrzej
На бугры сади
Lyaksey
выше советовали нажимать на плату в местах, где задран проц. поддержу. правда обычно просто ближе к центру проца плату слегка наживаю, если процы кривые. вроде как помогает. если шары с пятаками схватились, то уже пофиг на задранные углы.
Zar116
да, когда шары не дошли до пятаков - метод нажима не поможет ( соседние контаченные не позволят )
Andrzej
А я чёт сцу давить) пережму ещё... На одном нажми и если он бананом то на другом подымет)
Zar116
лучше не дожать , чем
Lyaksey
оно цилиндром вытягивает, но садится.
Anonim

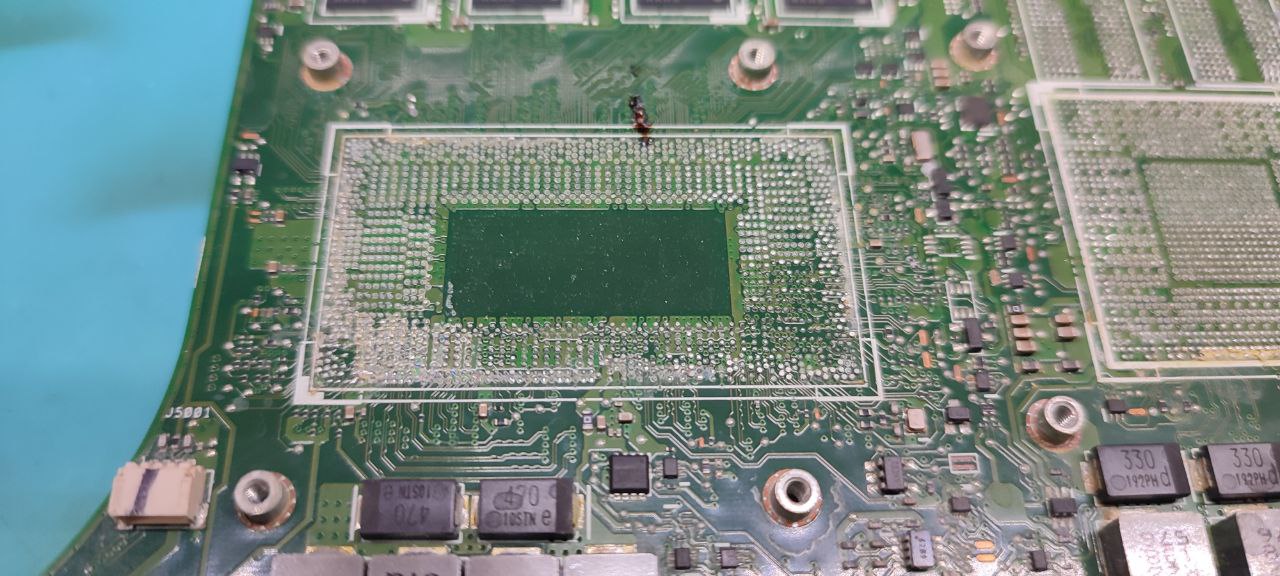

тема с позавчера... (плата LA-c771P) Ребол не помог. На SPI_CLK 1.8в садится до нуля при запуске. Вроде новый комб...
Evgeniy

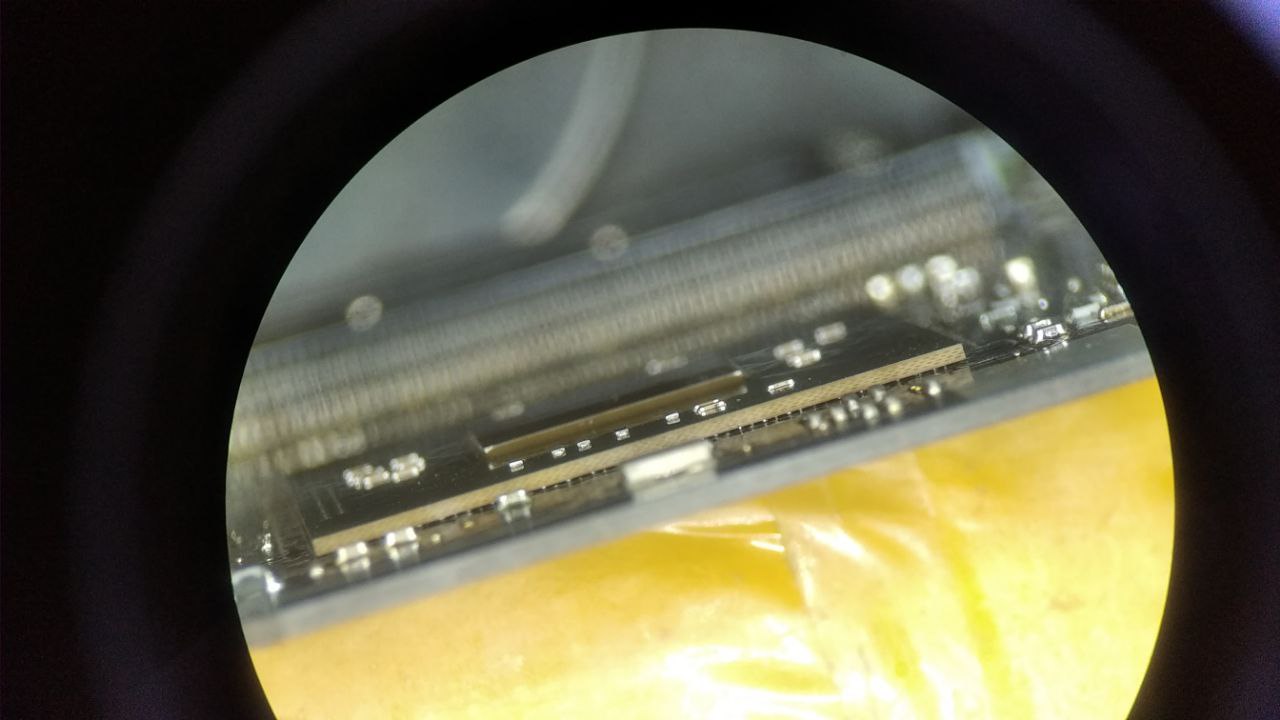

А село нормально?
Evgeniy
Не показатель, по углам с торца для гарантии глянуть надо Садится в смысле там заниженное? Или клока нет?
Anonim

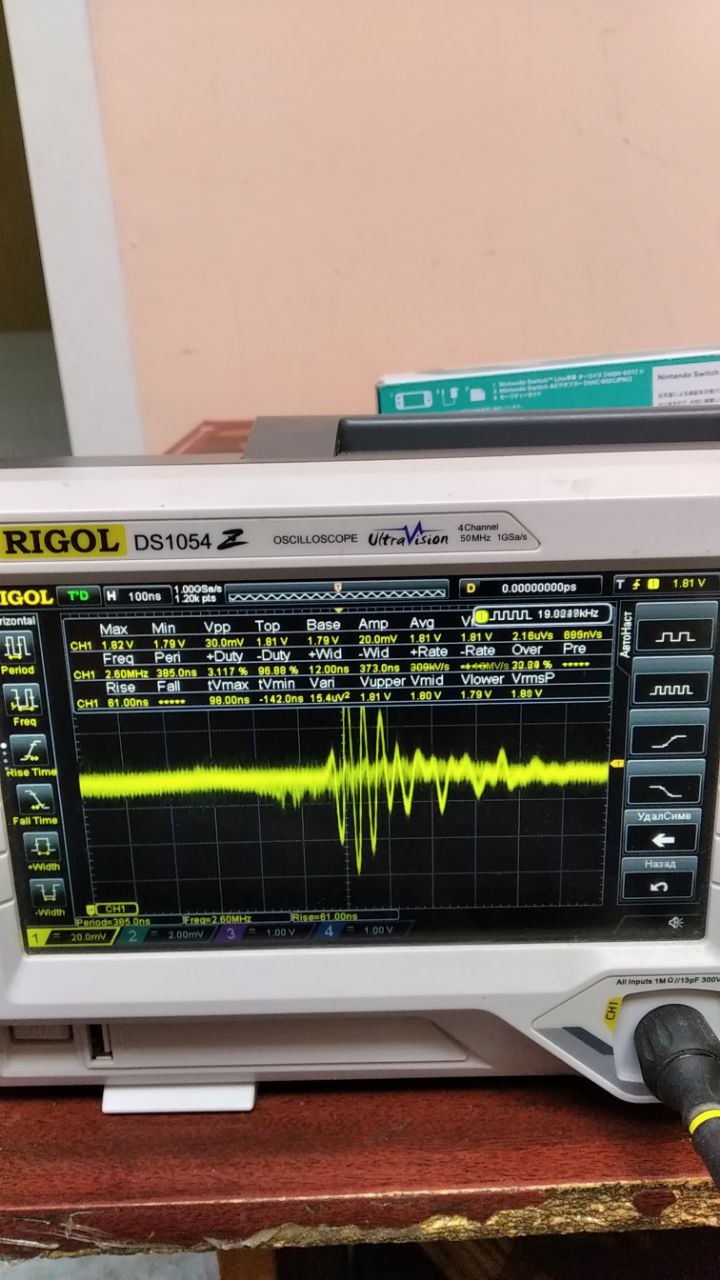

До нажатия после
Evgeniy
Сидит + - норм Странный всплеск, а как по сопротивлению?
Anonim
126 кОм
Evgeniy
Ну это же spi_clk меняется? А само 1.8 питание как?
Andrzej
Да эти комбайны дохли от чиха
Evgeniy
Ну да, по юсб дохли от испуга Но они ж с TXE регионом, не пальцем деланный)) Шаг вправо, шаг влево и хрен слипы снимает
Anonim
Было подбиты Data USB (разъем раздолбан) и КЗ +3VALWP Я вроде как чистил (не часто делаю мож упустил что, но родной дам чистил) + несколько в интернете качал..
Evgeniy
Как положено, через FIT? После чистки сравнивался Descriptor region?
Anonim
Через FIT.. Про Descriptor region не в курсах... Можешь помочь? Дампы скину Я тока в MEA смотрел... там версия Fit сменилась.. ну подумал почистил, и ошибок не было) Шил этот
Evgeniy
Родной же? Какой родной проц стоял, и какой щас припаялся?
Anonim

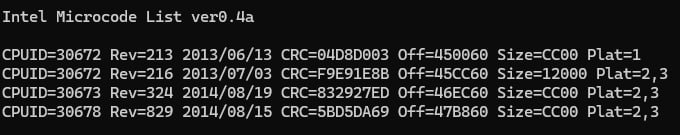

БЫл N2840, поставил N3540 (вроде CPUID один у них)
Evgeniy
Плитка как у меня Дескриптор изменился Не хорошо Иногда может быть причиной не старта Апнул версию региона, с перманентным отключением AT, в целом конфиг дескриптора не изменился Завтра походу будет reball party
Anonim
Тоже самое. Стоит на 93мА
Evgeniy
Ну попробовать стоило, биос правда не лечит)) А что по повер сиквенсу?
Anonim
PMC_SLP_S4# - 1,8в PMC_SLP_S3# - 1,8в +1.35V - есть DDR_PWROK - 1,35в SUSP# - 3,3В +1.05VS, +1.8VS, +3VS, +5VS, +1.35VS, +0.675VS - в норме EC_KBRST# - 1,8в PMC_CORE_PWROK - 3.3в PMC_PLTRST# - 1,8в +SOC_VNN - 0.76в +SOC_VNN - 0,82в На кварцах YC1 и YC2 - 25 и 33 мгц есть Забыл сказать звук, сеть и картридер сняты
Anonim
еще единственный что нашел Мульт менял с донора (но он не хотел шится правда в отличии от родного) на data usb 420мв падение
Zar116
мульт паял феном или паяльником ?
Anonim
Вначале паяльник+розе... Сейчас забил феном)
Zar116
он с пузом?
Anonim
не.. стоит Nuvoton NPCE388NA0DX
Zar116
а зачем с феном то? мож ты его убил
Anonim
Ну что тут сказать.. Температура не завышена была.
Zar116
паялом нужно такое выпаивать с доноров и ставить.
Anonim
Ставлю я паяльником всегда!
Zar116
ну так и нужно всегда делать.
Evgeniy
lpc молчит? Вычитки SPI нет?
Anonim
LPC_CLK_EC - 25мгц Вроде AD0 тишина.. Все домой зовут.. Ракетная опасность... Сирена опять воет. Завтра.. Спасибо за помощь!
Evgeniy
А ты откуда?
Anonim
Белгородская область.
Evgeniy
Крым
Aleksey
Покажи потом синусоиду с лпц клока
Zar116
так он же написал - 25 мгц
Aleksey
И?
Zar116
ИИ
Evgeniy
25 МГц разные бывают, не все одинаково полезны... Лёша знает, потому и спросил. AVR54 погугли
Zar116
какие разные? Синусоида в ослике должна быть идеальной , а ещё какие могут быть?
Evgeniy
Ну если тебе погуглить лень, я ж не буду заставлять
Zar116
синусоида идеальная в ослике , что ещё заставлять гуглить
Lyaksey
это dmir так преобразился? чёт не могу понять, что за прога )
Andrzej
https://t.me/JustNoteTeam/95340
Sam
В чем волшебство?
Evgeniy
Ерса ваша это стёб, Японский Almit BM1
Aleksandr
Да если честно хоть костер и факел, в правильных руках всем можно паять )
Evgeniy
Это работало с 2001 мостами))
Aleksandr
Точно, надо было подпись добавить- не является рекомендацией и призывам к действию
Evgeniy
Щас чипы либо большие, либо с мелкими шарами, и там и там чуть плату выгнет и лови слипание Поэтому термостол должен быть как штык с равномерным прогревом А вот уже сверху можно хоть феном для экстремалов))
Zar116
ну это уж если кристалл так проверить , заведёться чип иль нет ( в тех ноутах, где видео нет )
Sam

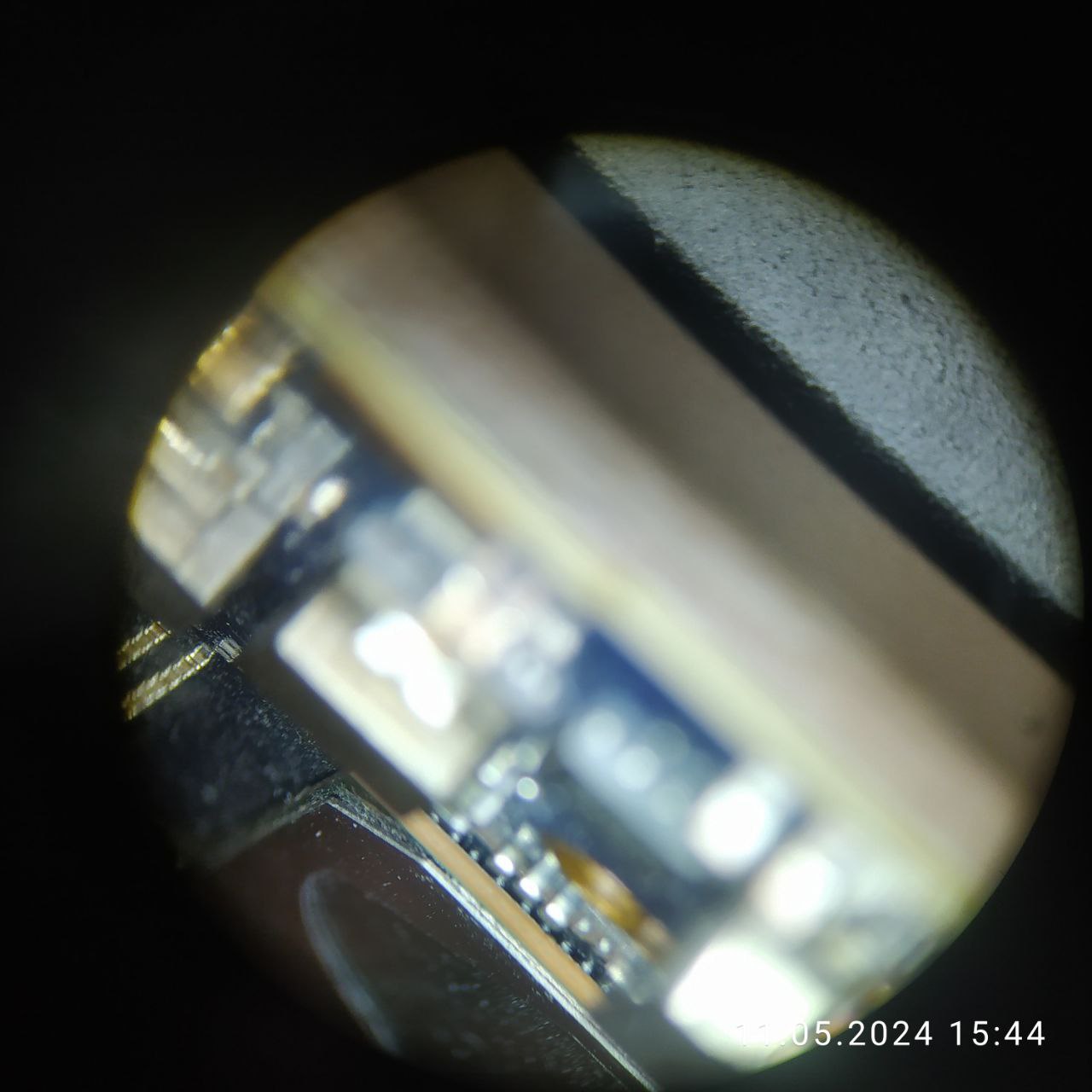

Или пофотока платы с разных ракурсов чтоб шары торчали так Земляные не припаялись Нет
Aleksandr
По моему опыту- досдка не поможет, часто не пропаявшиеся пятаки просто окисляются и уже не припаяются , пока заново не пролудить их
Anonim
У меня сейчас таже проблема (почти)... ВСЁ есть по Power Sequence вплоть до PMC_PLTRST#.... Но нет клока на флешке биоса))) Копай сначала... И я тоже (хоть и уверен) сомневаюсь в посадке нового проца на бисвинце
Evgeniy
Повер сиквенс это хорошо, но между глобальными событиями такими как снятие ресета, поднятия питания оч много происходит мелких немаловажных событий
Sem
6.3 ома очень много потратился в последнее время, пока не могу купить
Evgeniy
Если проц меняли, надо быть уверенным что он сел нормально, например тестером слота ddr
Aleksandr
Ну +- норм
Sem

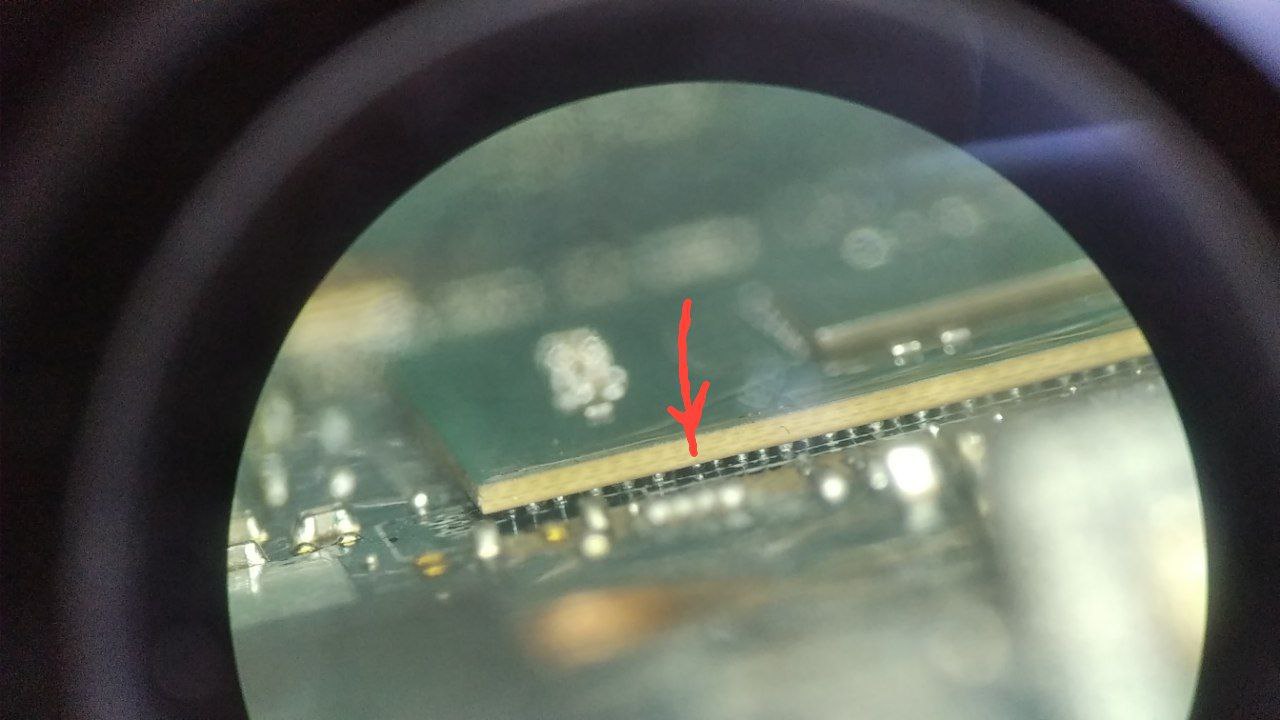

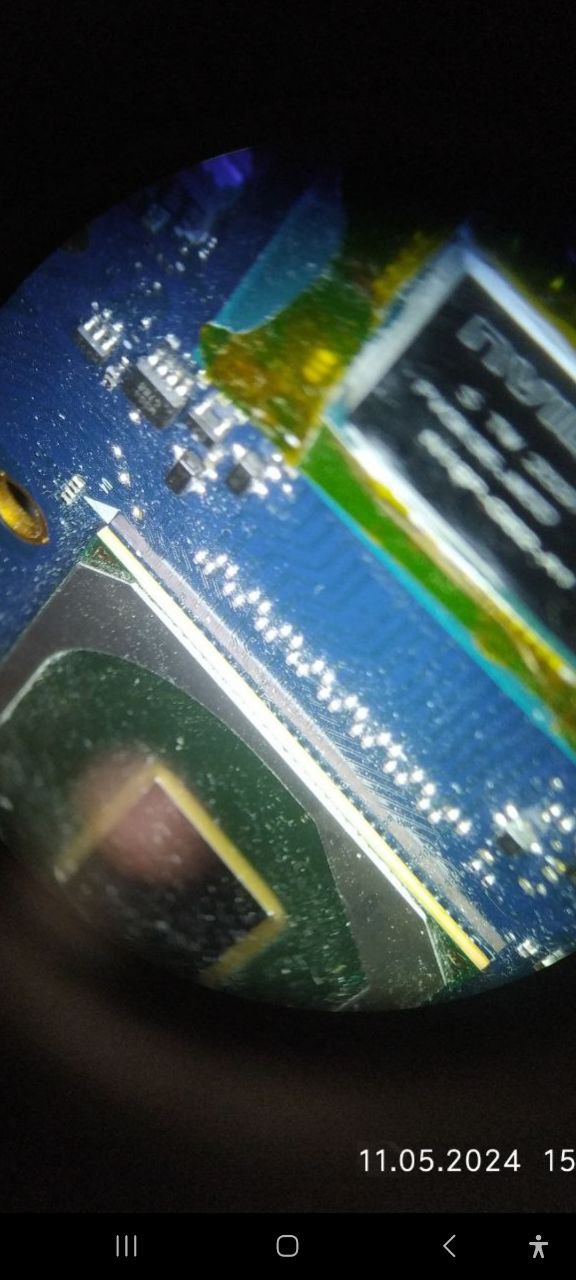

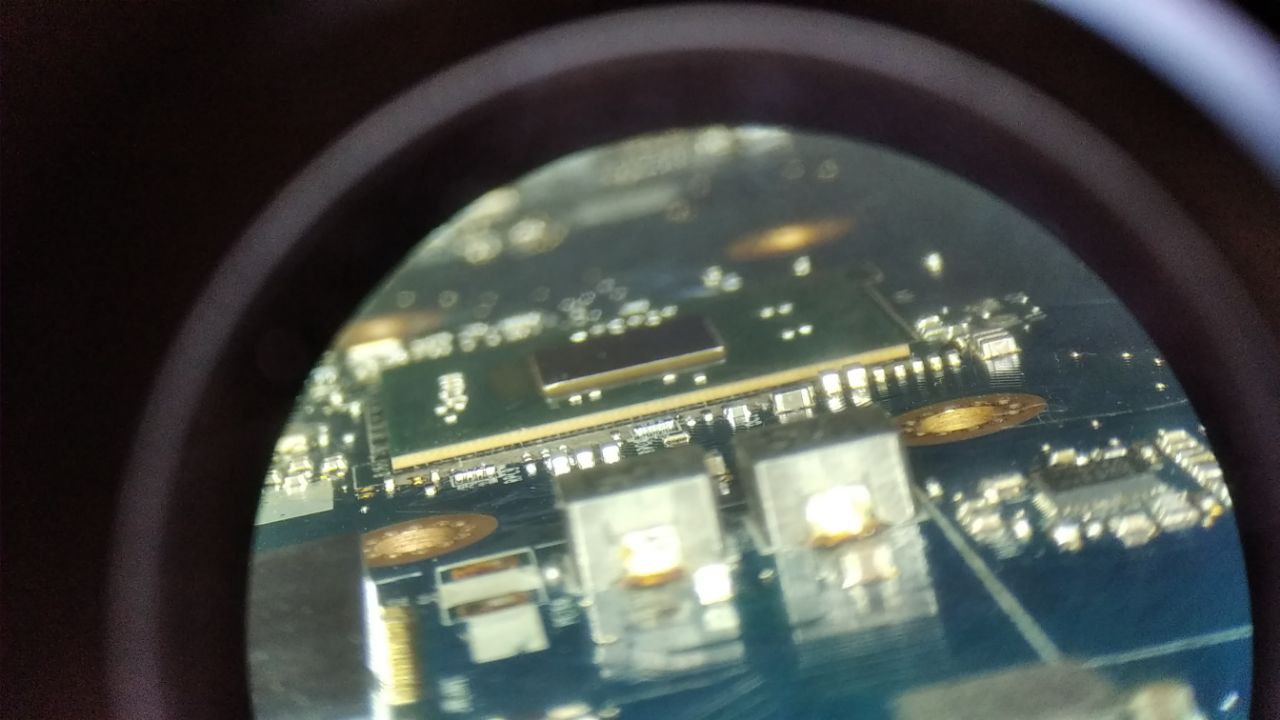

это фото проца под микроскопом, лучше немогу сделать там виден перекос в одну сторону
Evgeniy
Угол съемки бы другой, непонятно
Sem
там точно есть перекос, поэтому я и снял фото
Evgeniy
550р не такая уж и большая цена
Sem
киньте пожалуйста ссылкку, закажу
Evgeniy

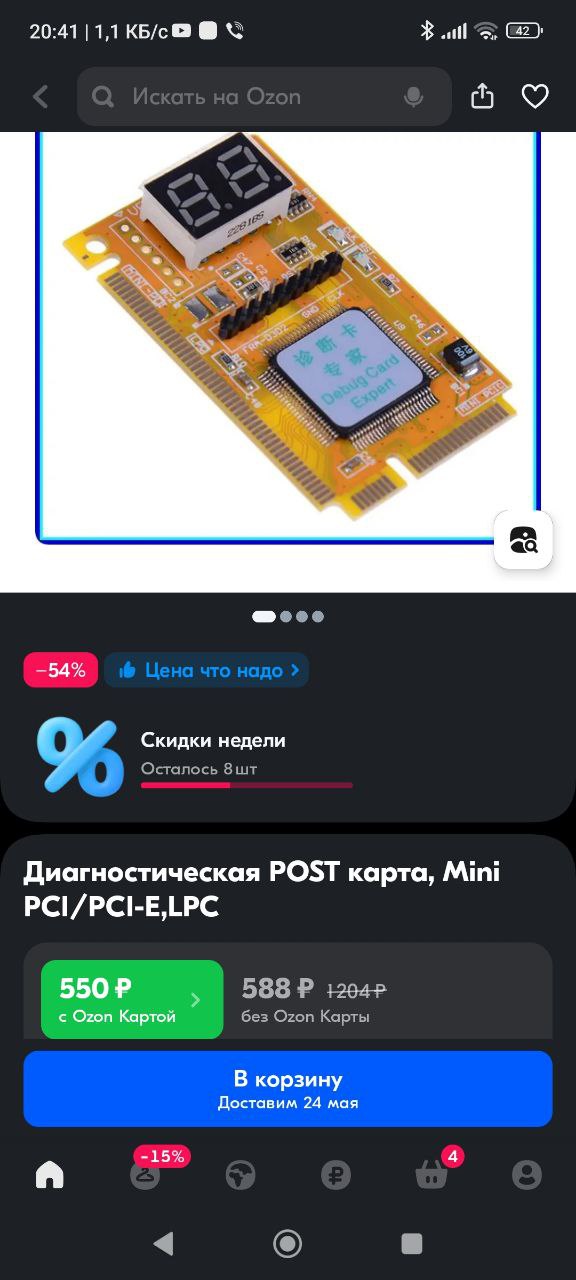

https://ozon.ru/t/PoPe0r Это для начала, потом лучше взять нормальную от вертьянова
Aleksandr
Бюджетное , не очень удобное, но все же решение Как по мне лучше сразу норм карту Сергея взять, очень помогает и не только в асус
Evgeniy
Ну есть доски где только распаяться можно, вот как раз там такие и канают
Anonim
вот честно, за последние 4-5 лет ни разу не нужна была.
Zar116
у мну тоже лежит и просто лежит
