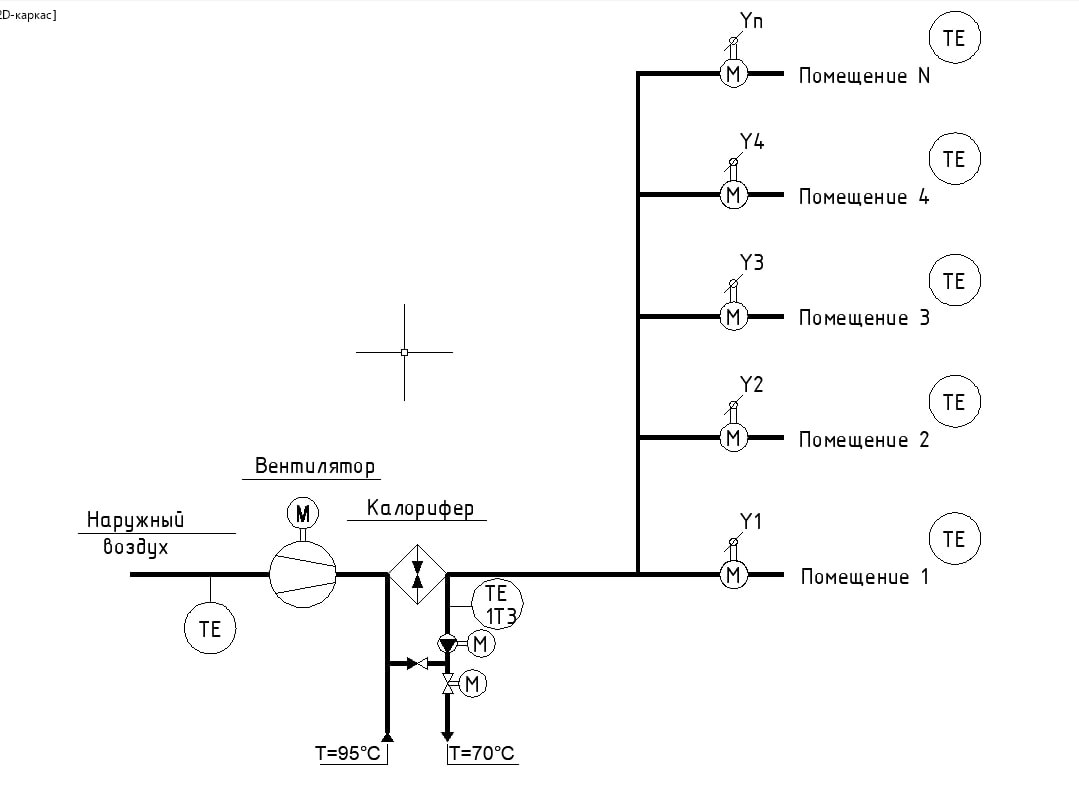

Добрый день, коллеги. Хочу поделиться со всеми заданием, которое у меня спросили на собеседовании в Яндекс на должность "инженер АСУ ТП". На этапе стройки их штаб-квартиры обязанность контроля подрядчиков и с дальнейшим переводом в службу эксплуатации. Нужно было устно предложить вариант управления вентиляцией. Задача такая. Имеется приточный вентилятор П1. На приточке стоит водяной теплообменник с регулируемым клапаном. Далее воздуховод разделяется на три этажа, на подаче на каждый этаж стоит регулируемая заслонка, а в помещении датчик температуры. Требуется поддерживать температуру в помещении. Предложите, как должно осуществляться регулирование. Накидал схему для упрощения понимания.
Комментарии: 5
Z-vladimir
Температуру в дальнем помещении регулировать клапаном на теплообменнике, заслонка на максимуме и не трогать. Остальные помещения количеством подачи воздуха регулированием заслонки
Sergey
Ваш вариант мне нравится больше всего
Mihail
Здесь подвох. Если в дальнем будет уставка 20, а в ближнем к примеру 35. Тогда вполне вероятно, что в ближнем не достигнет такой температуры даже при открытии на 100 процентов, потому как темплообменник будет "задавлен" заданием с регулятора дальнего помещения.
Rashid
Просто пусть всё работает, как получится. Люди, когда мёрзнуть начнут на этажах, принесут электрические масляные нагреватели или же скинутся и соберут местную АСУТП на базе "Регул" на каждом этаже
Sergey
А что там сложного? По терморегулятору на каждый этаж и никаких проблем
